Удлинение балок перекрытия — методы и техники сращивания по длине

Об особенностях и видах удлинения и соединения балок далее в статье.

Как все устроено

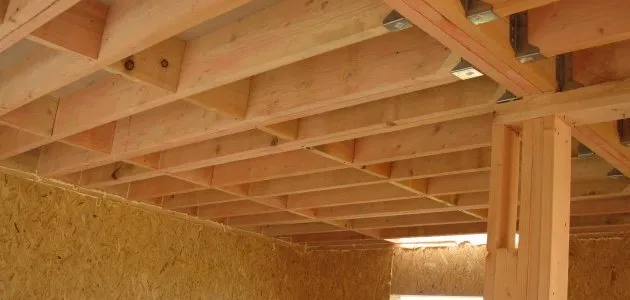

Для создания межэтажных и чердачных перекрытий в частном доме чрезвычайно востребованы древесные породы хвойных деревьев. Это обусловлено очевидной причиной – более низкой стоимостью по сравнению с монолитным железобетоном или готовыми плитами.

Кроме того: перекрытие по деревянным балкам, в отличие от плитного, может быть смонтировано без услуг погрузочной техники, что тоже обеспечивает существенную экономию. От монолитного оно выгодно отличается тем, что не требует сооружения опалубки.

1. Обеспечить их достаточную несущую способность при расчетных долговременных нагрузках;
2. Выполнить эффективную межэтажную шумоизоляцию;
3. Если речь идет о перекрытии над неотапливаемым подвалом или под неэксплуатируемым чердаком — организовать достаточно эффективную теплоизоляцию, соответствующую требованиям климатической зоны, в которой вы проживаете.

Первая задача решается подбором оптимальных сечения и шага балок. Максимальная длина деревянной балки перекрытия обычно ограничена 6 метрами — длиной поставляемого производителями бруса камерной сушки; при большем пролете сооружаются промежуточные несущие стены или опорные колонны.

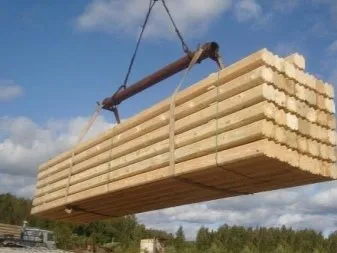

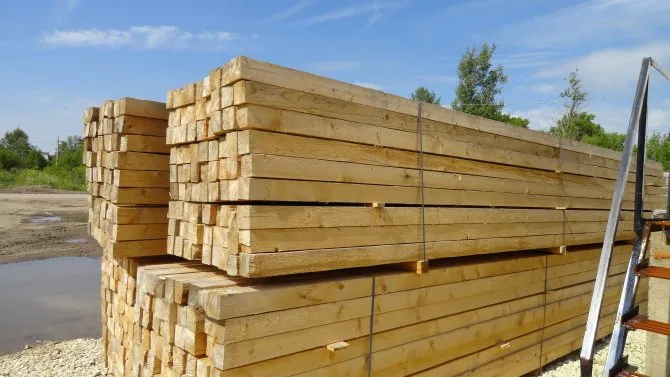

Длина бруса ограничена размерами камер сушки.

Для решения второй и третьей задач межбалочное пространство заполняется утеплителем — стекло- или минеральной ватой, пенополистиролом, эковатой и прочими материалами. Их выбор — тема для отдельного исследования; на нем мы не станем заострять свое внимание.

Типичная конструкция утепленного перекрытия такова:

• На боковые поверхности балок в их нижней части набиваются черепные бруски сечением от 40х40 мм .

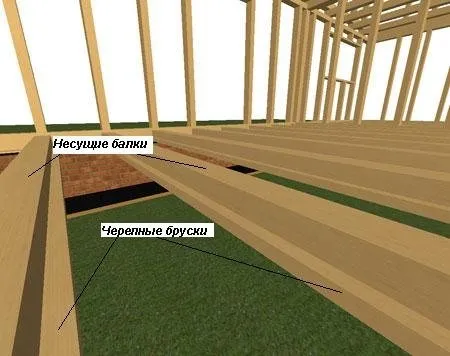

Крепление черепных брусков.

• По ним без крепления укладываются доски толщиной от 25 мм.
• По настилу расстилается пароизоляционная пленка . Она перекрывает и доски настила, и балки.
• Между балками укладывается утеплитель .
• Сверху он застилается гидроизоляцией (чаще всего в этой роли выступает обычный полиэтилен с проклеенными швами между полотнами).
• По гидроизоляции настилается черновой пол — непосредственно по балкам (при достаточной толщине половой доски) или по перпендикулярным им лагам. В первом случае между балками и настилом набивается контробрешетка — рейка толщиной 20 мм, оставляющая под настилом просвет для вентиляции.

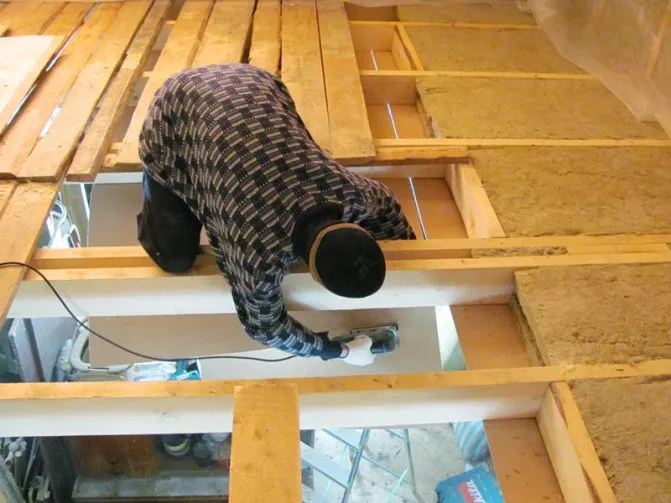

Структура утепленного перекрытия.

Основные требования

Перед началом работы с брусом необходимо уяснить два основных требования. Первое – надежность укрепленной балки. Второе – непродуваемость установленной и соединенной в углах балки. Все очень просто: если брус установлен ненадежно, то стены расшатаются и со временем рухнут, потому что конструкцию деревянного дома держат не только горизонтальные, но и вертикальные стены.

Надежность балки определяется и просушкой дерева (до 20%). Правильная просушка увеличивает несущую способность при воздействии внешних факторов. Запрещено использовать брус с механическими повреждениями и природными щелями, так как в этих промежутках будет застаиваться вода. Продуваемые же углы – один из признаков некачественной установки. Если врубка будет произведена неправильно и не по технологии, тогда этого момента не избежать.

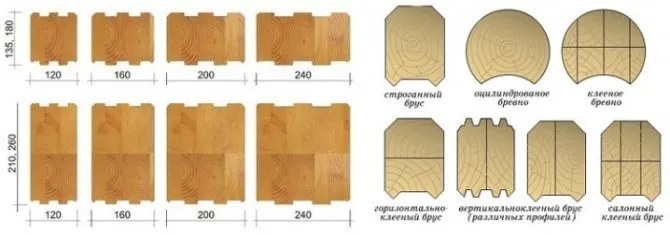

Согласно данным ГОСТа, для строительства зданий используют следующую толщину бруса: 100, 150, 200, 250 мм. Ее выбирают в зависимости от параметров желаемой постройки. Если строится одноэтажный дом, а впоследствии планируется утепление стен, тогда нужно выбрать толщину в 150 мм. Для более высоких зданий требуется жесткость и устойчивость конструкции, и для этого применяется брус с сечением 200х200 мм.

Прежде чем приступить к постройке здания, определитесь с размером бруса. Если строится дача, достаточно применить обыкновенный строганый брус, который просушен природным способом. Для строительства дома, в котором будут жить круглый год, лучше использовать профилированный брус. Он должен быть высушен механическим способом.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

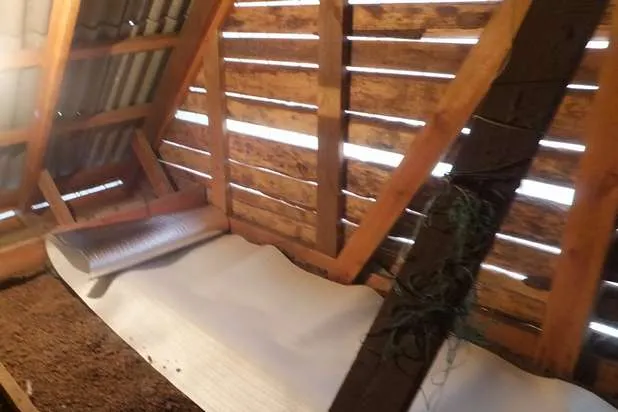

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.

Showcase Potolku Body

Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

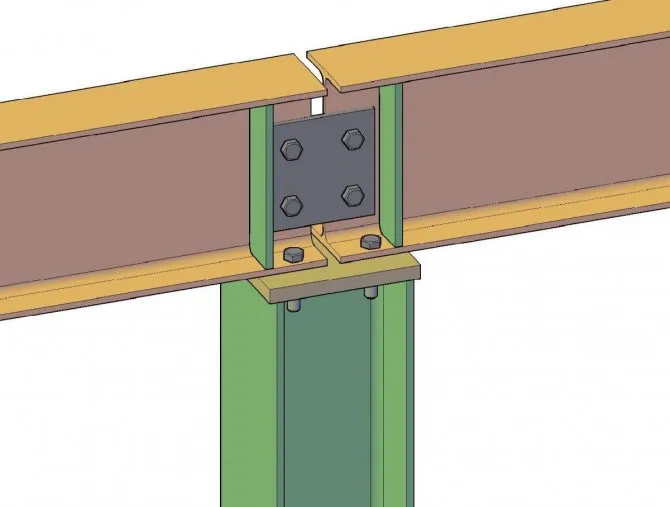

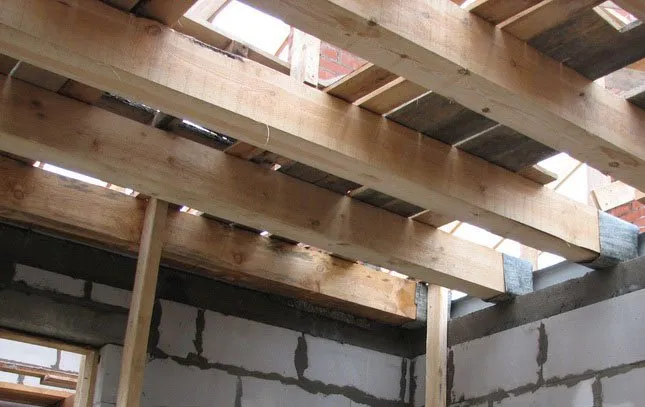

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

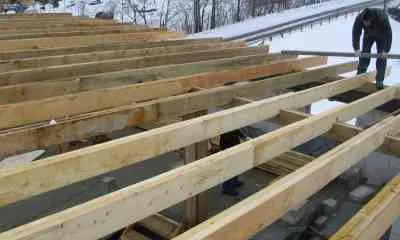

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

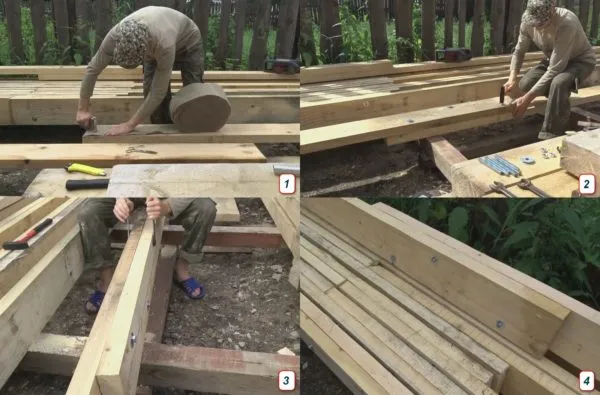

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;

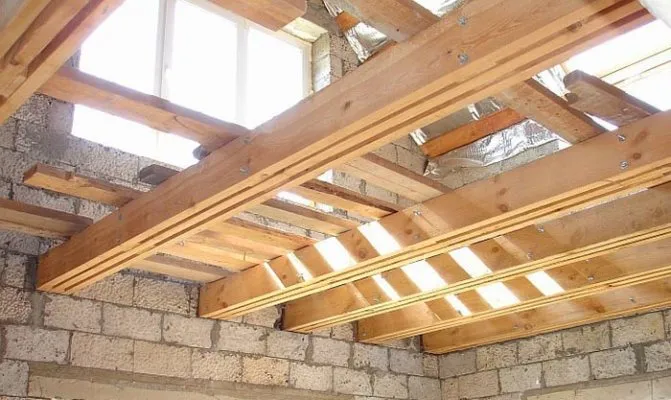

2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Способы крепления к стенам

Все монтажные узлы всегда описываются в проектной документации на дом, в том числе и крепление стропил к балкам перекрытия, и самих балок к стенам. Но не все строятся по проекту, особенно если речь идет о надворных постройках – гараже, гостевом домике, бане. В этих случаях оптимальный способ монтажа приходится выбирать самостоятельно.

При этом учитывается расположение и функции перекрытия, конструкция стен здания. Например, если это перекрытие между жилыми этажами или первым этажом и мансардой, то крепление не должно быть жестким, иначе любое движение на верхнем ярусе будет передаваться на нижний из-за вибрации. Балку фиксируют так, чтобы у неё сохранялась возможность продольного люфта.

Однако это не касается каркасных построек, в которых сама балка является важным элементом несущего каркаса и крепится жестко.

Верхняя обвязка каркасной постройки

Всего различают несколько видов крепления балок: опорное, врезка, врубка, подвесное.

Опорное крепление

Этот способ применяют чаще всего. Он самый простой, но при этом надежный, так как балка ложится на стену и полностью опирается на неё. На деревянных и каркасных стенах балку закрепляют с помощью специальных стальных уголков, болтов-глухарей, шкантов или шпилек. В стенах из кирпича или строительных блоков в процессе кладки устраивают ниши.

• Крепление уголками.

С помощью перфорированных стальных уголков осуществляют крепление балок перекрытия к мауэрлату, установленному на каменные стены, к стенам из бревна или бруса, а также к верхней продольной балке каркасника. Она укладывается сверху и закрепляется уголками по бокам, если это установленная на ребро лафетная доска. Брус можно закрепить и сбоку, и снизу.

Крепление балки из бруса к мауэрлату

При монтаже перекрытий на каркас балки смещают так, чтобы они не лежали на опорных стойках. Это допустимо только при наличии проекта, подразумевающего такое расположение балок, и расчета по нагрузкам.

• Крепление болтами и шпильками.

Таким крепежом можно зафиксировать только балку-брус либо двутавровую балку. После разметки и раскладки по месту в брусе просверливают сквозное отверстие, уходящее в верхнюю часть стены. При необходимости скрытого крепления под головку болта или гайку делают углубление большего диаметра. Винтовой крепеж вставляют в отверстие и затягивают ключом-трещоткой. В металлических двутаврах отверстия высверливают с обеих сторон опорной плоскости.

После установки и фиксации балок можно продолжать возведение стен второго этажа, вырезая в бревнах первого ряда по разметке пазы на высоту бруса. Либо укладывая этот ряд отрезками бревен, длина которых равна шагу между балками. Если выпустить их за пределы наружных стен в верхнем перекрытии, возможно крепление стропил к балкам, которые будут одновременно выполнять функцию нижних затяжек стропильных ферм.

Утепление

Инструкция по сооружению утепленного перекрытия нами уже приведена; однако расчет утепляющего слоя в зависимости от применяемого материала и климатических условий нуждается в комментариях.

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах. Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Крестообразная вязка внахлест

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Наращивание длины

Длину бруса промышленного изготовления определяет ГОСТ 24454-80, из множества размеров бруса, наиболее востребованы 3- и 6-метровые заготовки. При сращивании торцы стыкуемых брусьев крепят различными способами:

• Соединение в полдерева;
• На коренной шип;
• Прямой накладной замок;
• Косой накладной замок;
• Косой прируб.

Выбор крепления для соединяемых брусьев зависит от поставленных задач. Для настилов применяют прямой замок, для вертикальных опор – замок в полдерева или на коренной шип, для сооружения 3D-конструкций – косые замки. Замки усиливают строительными скобами, нагелями и шпонками, для несущих опор применяют болтовые крепления. С целью сохранения однородности поверхностной фактуры клееного бруса, длину наращивают методом зубчатого соединения или встык на шпонку, стыки усиливают водостойким клеем.

Продольный монтаж брусовых стропил кровельных перекрытий, имеет свои особенности – необходимо учитывать воздействие разнонаправленных нагрузок. Для соединения применяют косой прируб, усиленный болтовым креплением диаметром 10-12 мм.

Сплачивание по высоте

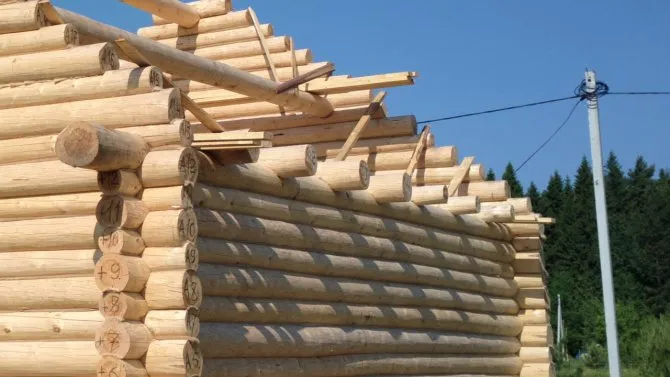

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

• https://horoshidom.ru/postroit-dom/soedinenie-brusa
• https://brusder.ru/montazh/stroitelnyj-brus-sposoby-soedineniya
• https://www.stroikahome.ru/kir/brus-k-brusu.html
• https://m-strana.ru/articles/kak-krepit-brus-mezhdu-soboy/
• https://postroibanu.ru/steny/sposoby-soedineniya-brusa.html
• https://glavstroy365.ru/articles/osnovnye-vidy-kreplenij-brusa-mezhdu-soboj
• https://2proraba.com/stroitelnye-materialy/soedinenie-brusa-mezhdu-soboj.html

Сращивание стропил по длине: простые способы удлинения пиломатериалов без ущерба для их прочности

Пример того, как из двух коротких балок можно сделать одно длинное и прочное стропило

Часто при сборке кровельного каркаса стандартной длины, пиломатериалов недостаточно. Эту проблему помогает решить сращивание стропил по длине. Я расскажу об актуальных способах, позволяющих правильно нарастить доски и брусья. В итоге вы сможете собрать прочные стропила нужной длины, из тех пиломатериалов, которые есть в наличии.

Видео о способах наращивания стропилин

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Зачем сращивать стропила

Разумеется, такой длины будет недостаточно даже для строительства крыши на типовом доме 6×6 метров.

Если нужно сделать легкий, но прочный каркас для вальмовых и полувальмовых крыш, будет правильно покупать не цельные тяжелые пиломатериалы, а нарастить доску и получить стропило нужной длины с небольшим сечением и приемлемым весом.

То есть, строительство кровельного каркаса из наращённых элементов обойдётся дешевле.

Сэкономить деньги при сборке стропильной системы можно покупая древесину не естественной влажности (30%), а камерной сушки (12%). Несмотря на то, что сухая доска стоит дороже, ее потребуется меньше, так как она характеризуется большей прочностью на изгиб в сравнении с пиломатериалами естественной влажности. То есть, выбирая сухую древесину, можно купить доски с меньшим сечением, чем планировали.

Базовые методы сращивания стропил

Рассмотренный способ годится для изготовления стропил длиной до 7 метров. То есть, оптимальный вариант использовать пиломатериалы длиной 6 и 3 метра. Учитывая нахлест 1 метр как раз получаем обозначенные 7 метров.

Для этого соединение выполняется на гвозди и на шпильки с накидными шайбами и гайками. Между совмещаемыми элементами закладывается уплотнитель.

Крепление узла шпильками М12 выполняем в шахматном порядке. В том же порядке вбиваем гвозди.

Крепежные элементы располагаются в шахматном порядке для того, чтобы избежать растрескивания древесины.

Такой способ позволяет без усиления собирать стропила диной до 9 метров. Усиление крепежного узла болтами позволяет выполнять сращивание балок перекрытия длиной до 10 метров.

В промежуток между двух смежных досок с одинаковым шагом укладываются обрезки балок. Каждая вставка фиксируется также, как и узел сращивания.

Такой способ позволяет удлинить стропило не более чем на 2 метра. Способ повсеместно применяется при установке кобылок для формирования кровельного свеса по краю ската.

Совмещенное сечение сверлится под болт с диаметром 12 мм. В отверстие вставляется оцинкованный болт и стягивается гайкой через предварительно поставленные шайбы.

При правильном выполнении запила сечение под нагрузкой (пластичный шарнир) не должно иметь раскачиваний и смещений.

Такой способ пригодится если нужно сделать длинный брус под коньковый прогон, мауэрлат или лежень.

При выборе пиломатериалов обратите внимание на то, чтобы вся древесина была одной породы и имела одинаковый процент влажности. Только при соблюдении этих рекомендаций по всем стропилам в кровельном каркасе будет равный прогиб под нагрузкой.

Фотообзор с примерами сращивания стропил

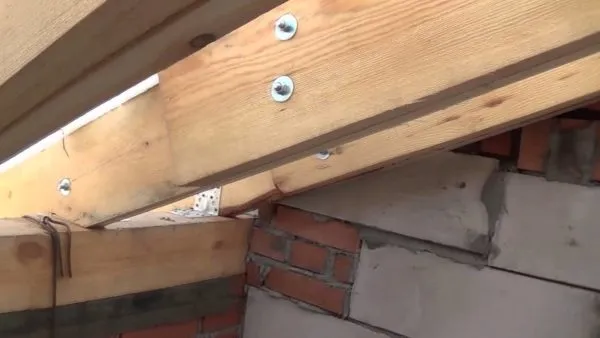

На фото показано, как удлинить накосные стропила, соединяя пиломатериалы внахлест

Соединение внахлёст — самое простое, но по прочности уступает соединению, выполненному встык. По поверхности одной доски на длину примыкания выстилается джутовая лента. Поверх уплотнителя укладывается доска и узел скрепляется болтами в шахматном порядке. Кроме болтов в соединение вкручиваются саморезы.

На этом же этапе нарезаем накладку, которая скрепит стыкованные пиломатериалы.

Факторы, влияющие на параметры пиломатериала

Древесину для стропильной системы выбирают хорошо просушенную, с малым количеством сучков и других дефектов. Как правило, применяется хвойные породы, легкие в обработке и дополнительно пропитанные антисептиками и антипиренами.

На параметры опорных брусьев влияет угол наклона крыши, геометрия ската, расстояние между коньком и мауэрлатом, расстояние между стропильными ногами и расчетная нагрузка на стропила, в которую входят вес кровельного покрытия, вес обрешетки, ветровая и снеговая нагрузки.

Грамотный расчет в обязательном порядке должен учитывать все эти показатели.

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Какие балки на пролете 4 метра допускаются нормативами

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Ошибки в процессе соединения

Пока древесина монолитная, они не влияют на ее целостность, но если повредить ее в уязвимом месте, при спиливании данная щепка отлетит и создаст ненужный зазор.

Второй момент связан с выбором инструмента. Это должен быть высокоточный электро или бензоприбор, который сможет создать ровную линию, не захватив и не обтесав лишний участок. Самым точным инструментом, вызывающим доверие, является острая ручная пила.

Также нужно учитывать размер по длине замка. Он не должен быть слишком мал, чтобы конструкция держалась крепко. Чтобы избежать ошибок, необходимо воспользоваться готовыми проектами и расчетами для определенной длины замка по отношению к балке.

Особенности укладки профилированного бруса

При выборе углового соединения под строительство дома из профилированного бруса выбор всегда останавливается на виде «в теплый угол». К такому типу относятся узлы: «с коренным шипом», «ласточкин хвост» и при помощи шпонок. О первом и последнем мы уже говорили. А вот «ласточкин хвост» разберем. В торцах выпиливается особый наклонный вид паза и шипа с точными размерами. В итоге соединение получается прочным и теплопотери минимальны. А замок не портит внешний вид стен фасада и комнат.

Перед обрезанием нужно нанести разметку. Для удобства существуют специальные металлические уголки — трафареты.

После разметки при помощи пилы выпиливаются шип и паз. Затем элементы соединяют в «теплый угол». Внутри прокладываются джутовый или иной утеплитель.

«Теплый угол» укрепляется нагелями металлическими или деревянными. Изнутри можно использовать крепежные уголки, они придадут конструкции жесткость

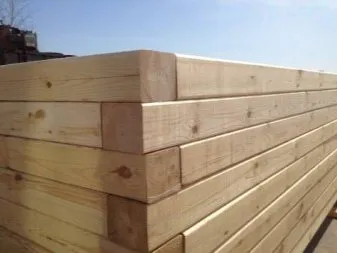

Важно при монтаже такого соединения чередовать в каждом ряду шип и паз, в противном случае стена будет выглядеть не эстетично, а угол будет не прочным

Популярность укладки «в теплый угол» объясняется плюсами конструкции:

• Так как профилированный материал имеет точные формы, то угол получается ветра непродуваемым и надежным.
• Так как крепление происходит за счет замка, то дополнительное использование уголков и гвоздей не нужно. А это снижает затраты.
• Поле усадки профилированного бруса угол не уведет и материал не растрескается.
• Нет выступающего материала, который усложняет внешнюю отделку.
• Герметичность. Из-за особенности конструкции угол герметичен.

Из брусового материала строят дома, мосты, пандусы, укладывают настилы пакгаузов и причалов. Материал востребован у ландшафтных дизайнеров и оформителей интерьера. В строительстве важную роль играют способы стыковки различных видов и типов материала, виды их соединения в деревянных конструкциях. Различают различные способы соединения бруса в строительных конструкциях:

• Сращивание, изготовление погонажных конструкций;
• Возведение стен и перегородок;
• Укладка настилов;
• Крестообразная вязка;
• Скрепления встык;
• Соединение под произвольным углом.

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

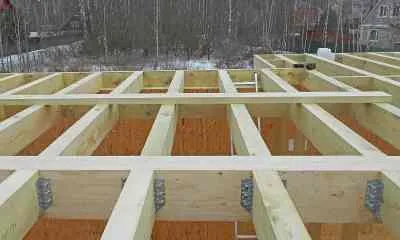

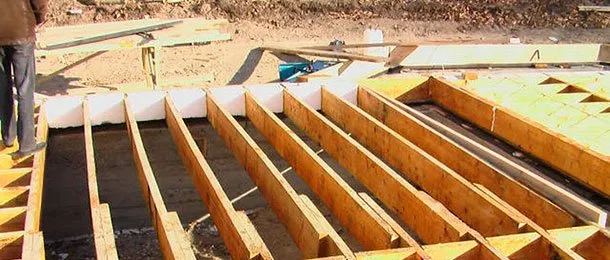

1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.
