Установка электрического теплого пола не является сложной задачей, и вы можете выполнить ее даже без опыта в электромонтаже. Для этого достаточно иметь желание довести работу до конца и немного знаний, предлагаемых в тексте. Теплый пол — это технологически сложный элемент, состоящий из экранирующей пленки, нагревательного элемента и облицовочного слоя.

Содержание:

Устройство и установка электрического теплого пола: технологии и схемы

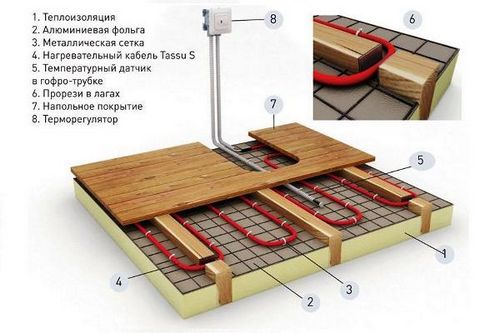

Электрический кабельный теплый пол

Устройство теплого пола электрического типа — особенности конструкции

Помимо «сэндвича» в структуру теплого пола входит еще и блок управления. Он монтируется в легкодоступном месте, поблизости от клемм нагревательного контура. Причем энергетическая линия, питающая контур теплого пола подводится именно к блоку управления, который «раздает» энергию, дозируя и мощность нагревателя, и время его работы.

Виды теплых электрических полов

В качестве экранирующей пленки, как правило, использую вспененный полимер, нанесенный на фольгу. Максимальная толщина такого экрана – 2-5 миллиметров. Если такого экрана будет недостаточно, то в роли подложки выступает двух или трехсантиметровый слой пенополистирола, укрытого фольгой. В роли отделочного материала выступает любое традиционное напольное покрытиекафельная плитка, ламинат, линолеум.

Устройство и установка электрического теплого пола: технологии и схемы

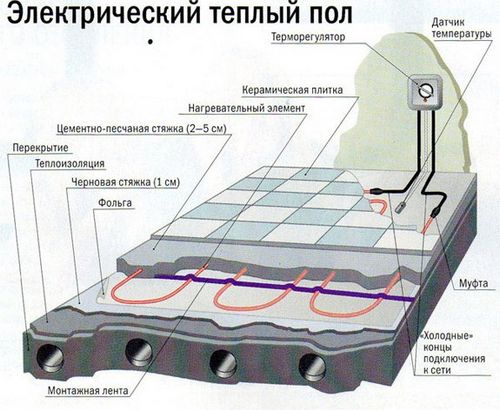

Электрические теплые полы

Однако классификация разновидностей конструкции теплого пола выстраивается независимо от типа подложки или отделки. В основе сортировки схем и моделей нагревательных приборов  лежит тип нагревательного элемента, который может быть кабельным, панельным или пленочным. Причем кабельный и панельный пол – это, по сути, одна разновидность конструкции. Ведь панель формируется на основе кабеля, наклеенного на армирующий каркас (сетку).

Ну а сам кабельный нагреватель – это, заполненная полупроводником трубка, внутри которой проложены две неизолированные жилы. По жилам «пускают» ток, который разогревает полупроводниковую «начинку» кабеля. В итоге кабельный нагреватель трансформирует электрическую энергию в тепловую. Далее энергия переходит в бетонную стяжку, которой заливают нагревательный контур, и далее – в отапливаемое пространство.

Конструкция пленочного нагревателя совершенно иная. Такой нагреватель состоит из ряда пластин, нанесенных на пластичную (полимерную) основу. Они трансформирует электрическую энергию в тепловое излучение (электромагнитные волны с частотой инфракрасного спектра).

Причем пластины замкнуты на гибкие токопроводящие шины, по которым передается электрическая энергия. В итоге, «нагреватель» поставляется потребителю в виде рулона фиксированной ширины, от которого можно отрезать «полосу» нужной длины, укладываемую прямо под облицовку (ламинат, кафель, линолеум).

Что выбрать?

Большинство экспертов высказываются в пользу именно пленочных обогревателей. Ведь они экономичнее кабельных, как минимум, на 50-60 процентов. А при отоплении электричеством это весьма весомый довод.

Устройство и установка электрического теплого пола: технологии и схемы

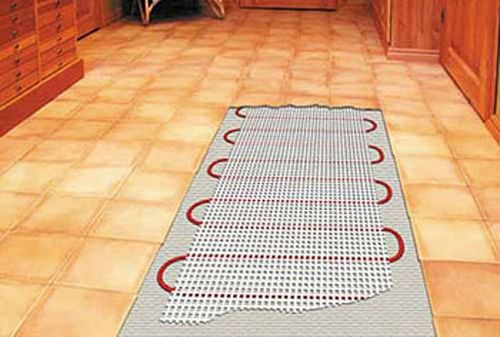

Теплый пол

Однако «пленочная» технология укладки теплого электрического пола не терпит ошибок. То есть, основа должна быть идеально ровной, а нагревательная «полоса» – правильно разрезанной и ориентированной. Причем «пленочному» нагревателю противопоказана сколь-нибудь заметная эксплуатационная нагрузка.

В свою очередь, кабельный нагревательный контур можно уложить на просто ровную плиту перекрытия. После чего контур заливают бетонной стяжкой, которая нивелирует достаточно заметную эксплуатационную нагрузку.

Кстати, на эту стяжку можно уложить действительно любое напольное покрытие. А вот на пленочный обогреватель рекомендуют укладывать лишь ламинат и линолеум.

В итоге, «право на жизнь» имеют оба варианта конструкции теплого пола, поэтому ниже по тексту мы рассмотрим технологии монтажа и пленочного и кабельного варианта такой системы отопления.

Кабельный электрический теплый пол своими руками

Устройство и установка электрического теплого пола: технологии и схемы

Кабельный электрический теплый пол своими руками

Монтаж кабельного теплого пола осуществляется в три этапа. На первом готовится основа, далее по основе распределяют кабель, заливаемый стяжкой, а в финале собирают точку подключения кабеля к бытовой электросети через блок управления и отделывают стяжку облицовкой.

Причем каждый этап монтажных работ изобилует множеством нюансов и ограничений, накладываемых технологией обустройства электрических теплых полов. И перед тем, как сделать теплый электрический пол неопытным домашним мастерам нужно познакомиться  с этими нюансами и ограничениями. Поэтому далее мы рассмотрим все три этапа сборки теплого пола во всех подробностях.

Подготовка основы

Этот этап реализуется по следующей схеме:

  • Плита перекрытия освобождается от следов старого покрытия пола.
  • Все трещины шириной более одного миллиметра расширяются перфоратором до 1-1,5 сантиметров. Рыхлые участки бетона сбиваются. Весь мусор утилизируется, а сама плита смачивается водой.

  • Далее все расширенные трещины заполняются бетоном. Аналогичным образом поступают и с отверстиями или сколами.
  • Следующий шаг – контроль горизонтали плиты перекрытия. Если на ней обнаружены впадины или выпуклости, то поверхность плиты придется выровнять, используя состав «наливные полы».
  • После того как заплаты или выравнивающая стяжка высохнет, ее пропитывают жидкой гидроизоляцией.
  • Спустя пару часов на подготовленную поверхность можно настилать экранирующую теплоизоляцию, например, пленку «Пенофол», или   укладывать плиты пенополистирола, поверх которого расстилают алюминиевую фольгу.

Монтаж нагревательного контура

Сборка нагревательного контура реализуется следующим образом:

Устройство и установка электрического теплого пола: технологии и схемы

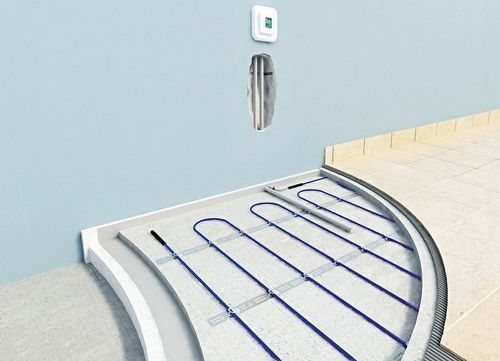

Электрический кабельный теплый пол

  • На фольгу (или фольгированную часть покрытия) укладывают монтажные рейки – стальные, алюминиевые или полимерные полоски с фиксирующими кабель защелками. Причем рейки нужно уложить перпендикулярно стены, на которой будет монтироваться блок управления. И крайние рейки должны отстоять от стен на 20 сантиметров, а края всех монтажных полос – на 5-10 сантиметров.
  • Сам кабель начинают укладывать от предполагаемой точки размещения блока управления. Причем укладка ведется «змейкой», с шагом 10-15 сантиметров. То есть кабель укладывают параллельно стене, на которой размещается блок, фиксируя в клипсах монтажных полос, а поворот на следующий «виток» осуществляется за границами крайних реек. Радиус «поворота» на следующий виток должен равняться шагу размещения монтажных реек. И до противоположной стены должен «дойти» изолированный конец кабеля. В прочем, возможна и иная схема, когда кабель начинают укладывать с конца, начиная от противоположной стены и продвигаясь к точке подключения.
  • Следующий шаг – установка датчиков температуры. Их размещают между «витками» кабеля, выводя провода к плинтусу и далее – к точке крепления блока управления. Число датчиков и шаг их расположения определяет производитель нагревательного кабеля.
  • После фиксации нагревательного кабеля и датчиков их заливают бетонной стяжкой, толщиной до 5-6 сантиметров. Причем стяжка заливается от стены, противоположной дверному проему. А в процессе выравнивания стяжки нельзя пользоваться игольчатыми валиками.

Монтаж точки подключения

Сборка точки подключения осуществляется следующим образом:

Устройство и установка электрического теплого пола: технологии и схемы

Точка подключения

  • Схема подключения электрического теплого пола  предполагает наличие особого узла – блока управления, к которому подводят и провода от датчиков температуры, и нагревательный элемент (кабель). Поэтому сборка точки подключения начинается с монтажа коробки блока управления. Ее монтируют на стену, в которой пробита канавка для укладки нагревательного кабеля и проводов от датчиков температуры.
  • Само подключение выполняется последовательно – сначала к «своим» разъемам подключают провода датчиков температуры, после чего, к отдельным разъемам подключается нагревательный кабель. И в самом конце к блоку управления подводят линию бытовой электросети, отведенную от центрального предохранителя квартиры.

Необходимо отметить, что подключение блока управления к линии, отведенной от обычной розетки, – категорически не рекомендовано. Ведь в этом случае вы можете «перегрузить» электропроводку, создав пожароопасную ситуацию. Поэтому «теплый пол» нужно подключать только к «своей» линии, обустраиваемой отдельно.

Укладка  теплого пола пленочного типа

Укладка пленочного пола происходит немного иначе, чем в случае кабельного аналога. Ведь пленочный нагреватель укладывают прямо под напольное покрытие, минуя стадию заливки бетонной стяжки. А в остальном вся операция похожа на вышеописанную технологию и происходит в те же три этапа, особенности которых мы рассмотрим ниже.

Подготовка основы

Основу под пленочный пол готовят точно так же, как и под кабельный аналог. Только к качеству операции предъявляются совершенно иные требования: ведь пленку можно уложить только на идеально ровную поверхность.

Поэтому на залатанную плиту перекрытия, перед укладкой пленочного экрана, наносят идеально ровную стяжку, используя самовыравнивающиеся составы. А в качестве экрана применяют «Пенофол», укладывая полосы встык и фиксируя их скотчем.

Монтаж нагревательного элемента

Устройство и установка электрического теплого пола: технологии и схемы

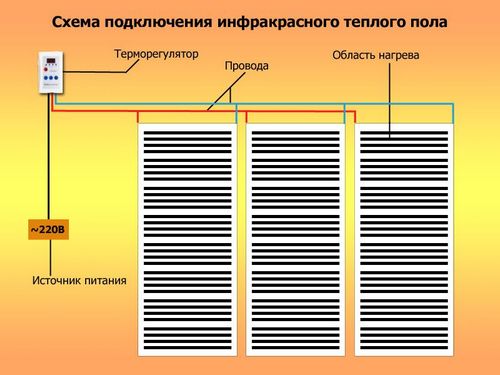

Схема электрического подключения инфракрасного теплого пола

Нагревательный элемент такого пола поставляется в рулонах. Поэтому перед монтажом его нарезают на мерные отрезки – полосы, длина которых промеряется от точки размещения управляющего блока до противоположной стены.

Мерные полосы укладываются параллельно. Расстояние от стены до крайней полосы – 10 сантиметров. Расстояние от стен до торца полос – 5-10 сантиметров. Расстояние между соседними полосами – один сантиметр.

Причем сантиметровый зазор между полосами пригодится для укладки кабеля для датчика температуры, который укладывается под пленку.

Монтаж точки подключения

Монтаж точки подключения начинается с обжима клемм, размещенных на токопроводящих полосах пленочных нагревателях. Причем клеммы монтируются на полосах со стороны стены, на которую повесят блок управления.

Далее нужно пробить штробу в стене и вывести по ней к корпусу блока провода от температурных датчиков и клемм самой нагревательной пленки. Подключение осуществляется последовательно – каждый провод входит в «свое» гнездо.

В финале на пленку можно настилать гидроизолятор (полиэтиленовую пленку) и укладывать ламинат. А вот в случае линолеума можно обойтись и без гидроизолятора.
