Ванная комната — это один из способов эффективно обеспечить дополнительную или основную систему обогрева помещения. Установку «теплых полов» можно успешно осуществить самостоятельно, соблюдая технологические требования и используя высококачественные материалы и комплектующие.

Выполнить монтаж «теплых полов» вполне можно самостоятельно, придерживаясь технологии, а также используя качественные материалы и комплектующие.

Установка и подключение коллектора

Как правило, коллектор монтируется внутри специального шкафчика, непосредственно на поверхности пола. С этой целью в стене требуется сделать удобное углубление под размещение смесительного узла, после чего осуществляется подсоединение к коллектору подающей трубы и обратного трубопровода.

Посредством подающей трубы происходит снабжение «теплого пола» горячей водой, а «обратка» предназначена для возврата остывшего теплоносителя в систему.

Постоянная циркуляция воды обеспечивается, как правило, специальным насосом.

На обе трубы требуется установить запорную арматуру, которая позволит легко и быстро своими руками отключить подачу воды в систему в случае непредвиденной аварии. Водяной контур закрепляется на коллекторе компрессионными фитингами.

Важно учитывать тот факт, что коллектор обязательно должен быть оборудован краном на слив и специальным воздушным отводчиком, как на подаче, так и на «обратке», а специальный шкаф позволяет замаскировать сложный гидротехнический элемент системы.

Подготовка основания

Обустройство водной обогревательной системы следует начинать с тщательной и грамотной подготовки основания. На этом этапе производится демонтаж старого напольного покрытия и её выравнивание, после чего укладывается гидроизоляционная мембрана.

Для гидроизоляции желательно применять алюминиевую самоклеящуюся монтажную ленту, поверх которой нужно уложить теплоизолирующий материал, представленный специальными пенополистирольными матами с выступами, облегчающими трубную укладку.

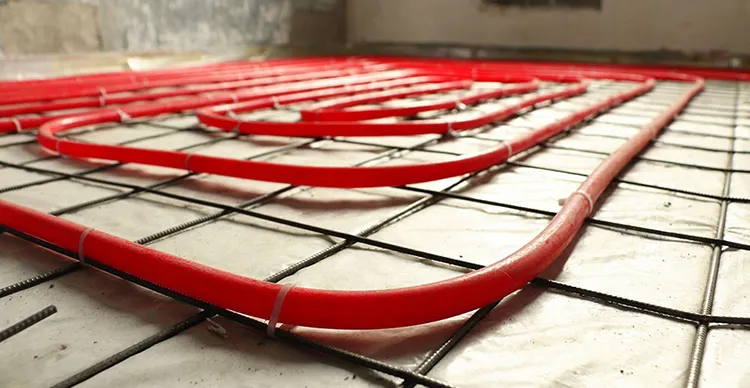

трубы для теплого пола

Основание теплого пола

Не следует пренебрегать применением арматурной сетки, которая укладывается на слой утеплителя, так как именно такой материал позволяет значительно повысить жесткость стяжки, обустраиваемой под керамическую напольную плитку.

Виды труб и способы их укладки под плитку

Для самостоятельного обустройства отопительной системы «теплый пол» под плитку, очень важно грамотно выбрать трубы, благодаря которым будет осуществляться перемещение теплового носителя. На данный момент с этой целью применяются металлопластиковые трубы, а также трубопроводы на основе поливинилхлорида или полиэтиленов низкого давления.

Оба варианта труб имеют как достоинства, так и некоторые недостатки, но вполне подходят для укладки под финишное напольное покрытие, представленное керамической, кафельной плиткой или керамогранитом.

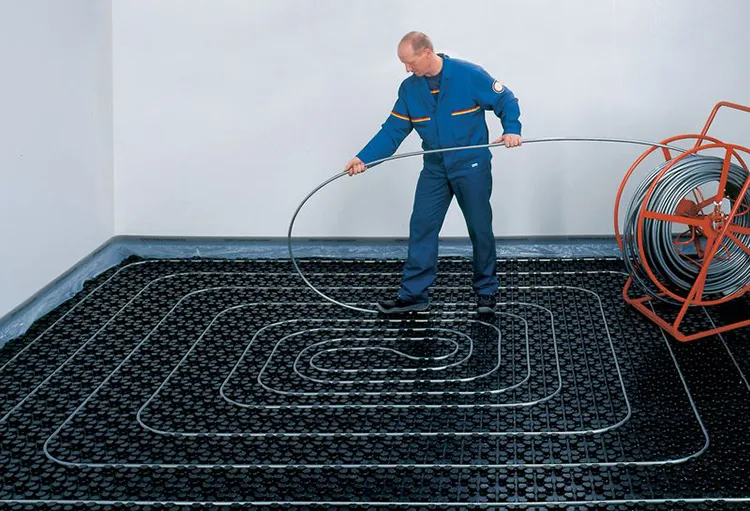

способ укладки труб

Укладка пола улиткой

Основных способов укладки трубопровода в системе «теплый пол» несколько, но наиболее удобными для самостоятельного выполнения и самыми удачным, с точки зрения тепловой эффективности, являются варианты «Улитка» и «Змейка», а также «Сдвоенная змейка». В небольших по площади помещениях оптимальной для укладки трубопровода под плитку является схема «Змейка», а в больших помещениях целесообразно отдавать предпочтение схеме «Улитка» или «Спираль».

Блок 1

Укладка системы обогрева под бетонную стяжку

Такой способ укладки предполагает укладку труб на заранее подготовленное основание с обязательной фиксацией. Для крепления используются специальные хомуты, устанавливаемые с шагом в метр на поверхности арматурной сетки. В этом случае необходимо придерживаться минимального расстояния между укладываемыми трубами в 10см.

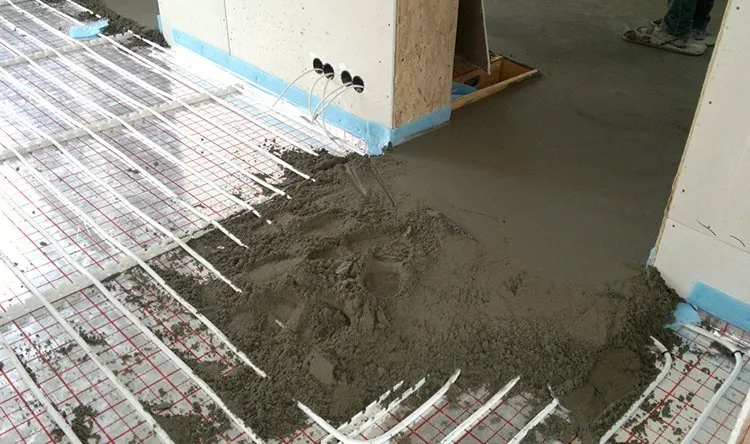

стяжка бетонная

Пол под стяжку

Водных контуров может быть несколько, но все они в обязательном порядке присоединяются к коллектору, после чего, посредством подачи воды под высоким давлением, осуществляется проверка всей системы на герметичность. Если протечки отсутствуют, то выполняется бетонная стяжка высотой в 50-70мм. С этой целью используется, как правило, традиционный цементно-песчаный раствор, застывающий за три недели, или самовыравнивающаяся смесь, которая просыхает в течение полутора недель.

Важно помнить, что в процессе обустройства бетонной стяжки, трубопровод обязательно должен быть заполнен тепловым носителем при рабочем, стандартном давлении.

Настильный способ укладки

Обустройство системы «теплый водяной пол» достаточно часто осуществляется настильным способом, который заключается в укладке трубопровода в заранее подготовленный настил, представленный пластиковыми или деревянными модулями со специальными продольными углублениями и надежными креплениями.

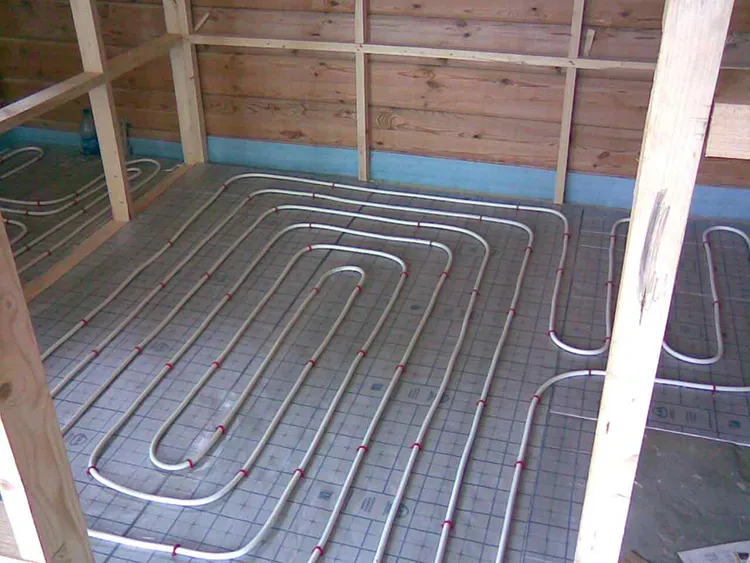

настил для полов

Укладка пола на настил

Настильный способ укладки предполагает монтаж специальной подложки, имеющей повышенные гидроизолирующие и теплоизолирующие характеристики, что способствует очень эффективному снижению тепловых потерь.

Блок 2

Укладка теплого пола своими руками на деревянную основу

Деревянные полы включают в себя несколько составляющих, представленных черновой укладкой, теплоизоляцией и гидроизолирующим слоем, чистовым основанием и финишным напольным покрытием, поэтому при монтаже системы «теплый пол» нужно в обязательном порядке учитывать следующие особенности:

  • деревянные полы в новом жилом строении способны давать очень большую усадку, которая часто составляет почти 5% от изначального объёма;
  • древесина обладает высокой чувствительностью к любым микроклиматическим изменениям в помещении, поэтому перепады влажности и температурных показателей могут стать основной причиной пересыхания, растрескивания или гниения деревянной основы.

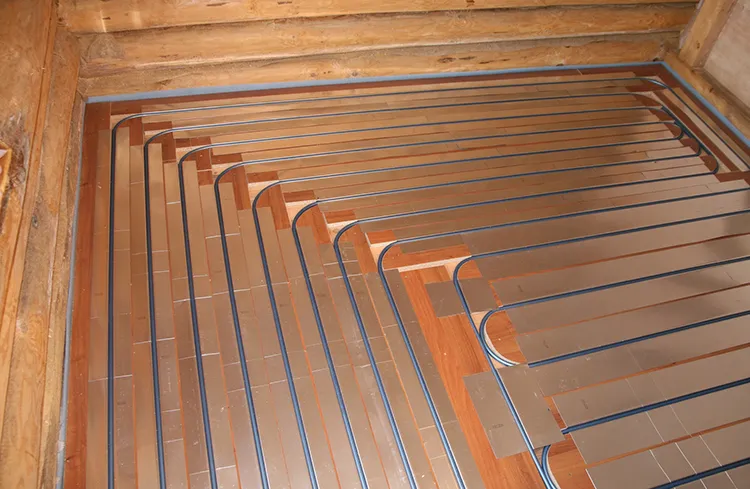

пол деревянный

Водяной пол на деревянном перекрытии

Укладка системы «водяные теплые полы» на деревянном основании может осуществляться несколькими способами:

  • С применением фрезерованных сборных оснований. Вариант предполагает использование ДСП-плит со специальными укладочными канавками, обеспечивающими эффективное распределение монтируемого трубопровода с тепловым носителем.
  • С применением специальных реечных конструкций. Вариант заключается в использовании реек, которые набиваются с определенным зазором, соответствующем стандартному диаметру труб с тепловым носителем.

Особой популярностью пользуется вариант с применением современных полимерных матов, которые позволяют решить все вопросы, связанные с тепловыми потерями, деформациями и излишним увлажнением чернового настила.

Требуется отметить, что укладка труб около наружных стен, выполняется с меньшим расстоянием, а в центральной части помещения – с большим, что позволяет сделать интенсивность нагрева оптимальной.

Укладка кафеля на теплый водяной пол

Самостоятельно укладывать кафельную плитку в виде финишной отделки «теплого пола» следует исключительно после тестирования работоспособности выполненной системы водяного отопления. Важно обеспечить ровную стяжку, а также использовать для фиксации отделочной напольной плитки только водостойкий и нетоксичный клеящий состав.

Стоимость

Чтобы правильно самостоятельно определить общую стоимость работ по обустройству системы «водяной теплый пол», необходимо обязательно учитывать такие основные факторы, как тип теплоизолирующего материала и гидроизолирующего слоя, способ укладки, а также вид труб.

Средняя стоимость обустройства системы «водяной теплый пол» составляет порядка 1500-2000 рублей за один квадратный метр.

Следует отметить, что облицовка напольной поверхности с использованием керамической плитки является экономичным вариантом только в условиях самостоятельной укладки.

Видео на тему

Какой выбрать теплый пол под плитку?


При выборе теплого пола для укладки плитки необходимо учитывать несколько факторов:

  1. Тип системы: Существует два основных типа систем теплых полов — электрические и водяные. Электрические системы проще в установке, но водяные обычно более эффективны и экономичны в эксплуатации. При выборе теплого пола для плитки можно рассмотреть оба варианта и выбрать тот, который лучше подходит под конкретные условия.

  2. Мощность системы: Мощность теплого пола должна быть достаточной для того, чтобы обеспечить комфортную температуру в помещении. Для теплого пола под плитку рекомендуется мощность от 140 до 160 Вт/кв.м.

  3. Толщина материала: При выборе теплого пола для плитки следует учитывать толщину материала, чтобы он не создавал лишней нагрузки на пол и не приводил к неравномерности температуры. Обычно толщина теплого пола для плитки составляет около 3-5 мм.

  4. Установка: Теплый пол должен быть установлен профессиональными специалистами с учетом всех требований и норм. При установке следует обратить внимание на правильное расположение тепловых кабелей или трубок, чтобы они не повредились в процессе укладки плитки.

  5. Качество материалов: При выборе теплого пола для плитки следует обратить внимание на качество материалов, чтобы система была надежной и долговечной.

При выборе теплого пола для плитки рекомендуется обратиться к профессиональным установщикам, которые помогут выбрать и установить систему, наилучшим образом подходящую под конкретные условия и требования.
