Водяной теплый пол под плитку: укладка, монтаж, подготовка

Мы привыкли к тому, что простое кафельное покрытие всегда холодное, поэтому теплый пол воспринимаем с удивлением.

Такие полы обладают рядом замечательных преимуществ:
  • они позволяют значительно экономить на отоплении помещения;
  • можно избавиться от неэстетичных радиаторов;
  • в отличие от радиаторов, не создают конвекции, а равномерно прогревают весь воздух в помещении;
  • абсолютно экологичны и пожаробезопасны, благодаря низкой температуре тепло-носителя, отлично прогревают помещение при температуре воды в трубах 45-50°C;
  • их легко мыть любыми моющими средствами, полы в помещении всегда быстро сохнут и на них не заведутся бактерии и грибки;
  • из-за отсутствия конвекции в помещении не циркулирует пыль и сохраняется постоянный уровень влажности.
Самый теплый воздух получается у поверхности пола, что наиболее комфортно для самочувствия человека Так же они обладают рядом особенностей и минусов:
  • бетонная стяжка и змеевики труб значительно поднимают уровень пола в помещении;
  • теплого пола будет недостаточно для обогрева небольших помещений, таких как тамбуры и лестничные клетки;
  • такой пол создает дополнительную нагрузку на перекрытие, поэтому его не всегда можно установить;
  • теплопроводность сильно зависит от шероховатости плитки. Чем больше шероховатость – тем меньше тепла пропустит плитка;
  • установка требует определённых навыков и знаний.

Монтаж

1. Подготовка помещения

Водяной теплый пол под плитку: укладка, монтаж, подготовка

Сделать плитку теплой не очень сложно, потому что она является хорошим проводником тепла.

Для этого под кафель нужно установить теплый водяной пол.

Преимущества и Недостатки

Содержание

В помещении, в котором будет установлен теплый водяной пол необходимо провести следующие подготовительные работы:

  • установить двери и окна;
  • закончить штукатурные работы;
  • разметить уровень чистого пола и точки подключения электричества, воды и канализации;
  • подготовить ниши для распределительных шкафов.

2. Подготовка основания

  • полы должны иметь хорошую гидроизоляцию;
  • на основании не должно быть выступов, высотой больше 10 мм, поэтому под теплый водяной пол часто делают дополнительную тонкую стяжку. Если это не сделать, то появится вероятность завоздушивания труб;
  • поверхность должна быть чистой и сухой.
Завоздушивание может привести к возрастанию гидравлического давления в системе и уменьшению теплоотдачи труб

3. Гидро и пароизоляция

На чистое и сухое основание укладывается специальная пленка, которая должна предотвратить попадание влаги на теплоизоляцию.

4. Демпферная лента

Водяной теплый пол под плитку: укладка, монтаж, подготовка

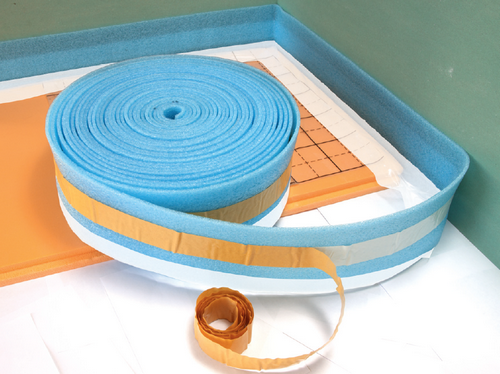

Демпферная или краевая лента — это полоса шириной 12-18 см и толщиной 0,5 см из вспененного полиэтилена. Ее укладывают по периметру стен так, чтобы часть ее была видна над поверхностью готового пола на 2 см.

Эта лента предотвращает появление теплового мостика между готовым полом и стенами и компенсирует температурное изменение бетонной стяжки. Лента имеет специальный клевой край для облегчения монтажа. С дугой стороны ленты есть фартук из полиэтилена для того, чтобы закрыть стык между пароизоляцией и стеной.

5. Теплоизоляция

Водяной теплый пол под плитку: укладка, монтаж, подготовка

Правильно выбранная и установленная теплоизоляция позволит значительно сэкономить затраты на отопление.

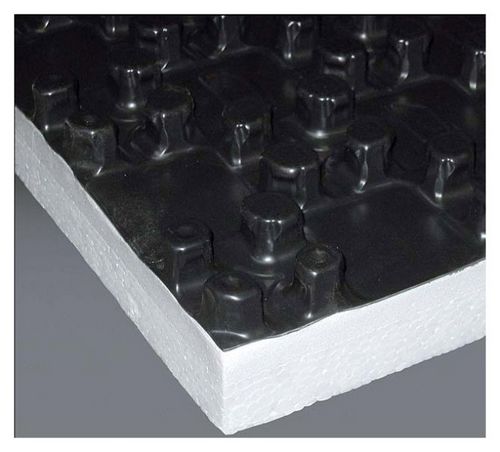

Чаще всего под трубы отопления укладывают специальные плиты из пенополистирола (пенопласта) с фольгированной подложкой.

Толщина плиты должна быть не менее 50 мм. Плотность этих плит должна быть не менее 25 кг/метр кубический. Плиты как правило имеют специальные «бобышки», которые обеспечивают надежную фиксацию труб разного диаметра.

Между собой плиты укладываются встык и закрепляются специальными фиксаторами. Кроме теплоизоляции такие плиты обеспечивают и шумоизоляцию. Укладывают плиты, начиная с дальнего левого угла и двигаются в направлении к выходу. Такая подложка обеспечит однородность структуры пола, что положительно для все системы.

Даже если вы будете укладывать обогревающие трубы не на всей комнате, теплоизоляционную подложку необходимо устроить на всей площади пола.

6. Укладка греющих труб

Чаще всего отопительные водопроводы в системе теплый пол делают из:

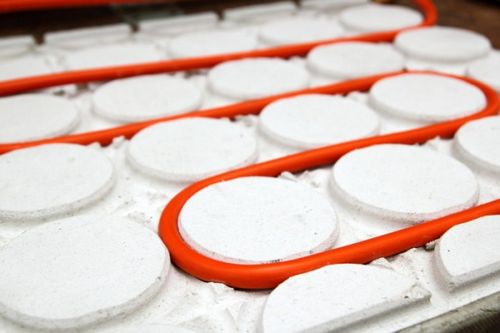

Фиксируется труба между пазами утеплителя простым нажатием ботинка или при помощи специальных фиксирующих шин.

Водяной теплый пол под плитку: укладка, монтаж, подготовка

Основные правила раскладки отопительных труб:

  • не нужно укладывать трубы греющего контура плотнее, чем через 10 см;
  • расстояние между ближайшими рядами труб должно быть не более 25 см;
  • по краям помещения трубы можно укладывать плотнее, чем в середине;
  • лучше не класть трубы диаметром 14-16 см петлями длиной более 80м;
  • не нужно класть трубы на стыке плит перекрытия. В этом случае нужно сделать два отдельных контура;

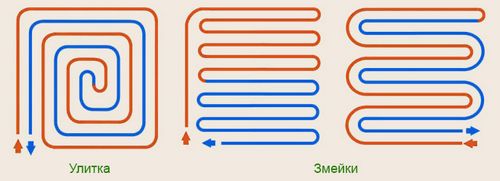

  • трубы укладываются в виде змейки или улитки. Улитка – наиболее простой и эффективный способ укладки.

Водяной теплый пол под плитку: укладка, монтаж, подготовка

7. Установка распределительного коллектора

Водяной теплый пол под плитку: укладка, монтаж, подготовка

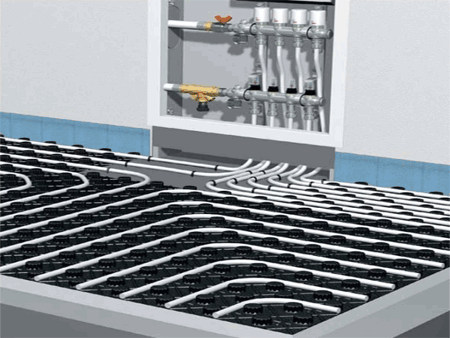

Уложенные трубы собираются в специальный распределительный коллектор. Шкаф, в котором находится коллектор, устанавливают как можно ближе к отапливаемым комнатам. Обычно это середина дома.

Благодаря такому размещению, можно значительно сэкономить расход материалов. Изгиб трубы от пола к коллектору защищают гофрированной трубой.

В коллекторе должны быть термостатические клапаны и регуляторы расхода для всех участков отопительного контура. Это гарантирует правильное распределение тепла по всем помещениям.

Бывает два вида регуляторов расхода.

Первый вид — поплавковый. Это специальный прозрачный колпачок с нанесенными на него значениями расхода воды от 1 до 5 л/мин и внутри плавает яркий поплавок.
Второй вид — это балансировочный клапан, который отградуирован пропорционально всей длине трубы.

Еще один важный элемент коллектора — это специальные термостатические клапаны. Они регулируют температуру для каждого контура пола.

Во многих коллекторах есть краны для подачи воды в обратном направлении. С их помощью заполнить полы водой гораздо проще. Заполняются отопительные контуры не все вместе через подающий кран, но поочередно.

8. Опрессовка труб

До заливки системы бетонной стяжкой трубы необходимо подвергнуть опрессовке. Воздух из труб спускается через сливные краны, а сами они заполняются водой под давлением. Находящиеся под достаточным давлением трубы заливают бетоной смесью.

9. Заливка бетоном

В качестве цементной стяжки для теплого водяного пола используют специальный раствор с пластифицирующими добавками. Его наливают толщиной примерно 30 мм. На 1 кв. метр пола уходит 0,6-1,0 литра раствора.

Рекомендуют дополнительно армировать бетонную стяжку с помощью полипропиленовой фибры. Фибра хорошо распределяется по объему бетона и делает его более прочным. Расход фибры примерно 3 куб. дм. на 20 кв. метров.

После твердения бетонной стяжки полы можно запускать в теплый режим.

Важно! При заливке бетонной смесью трубы должны находиться под давлением!

10. Укладка напольного покрытия

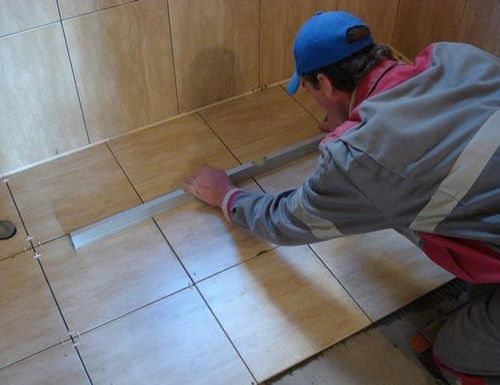

На сухую бетонную стяжку можно укладывать напольную плитку. Лучше, чтобы на плитке было указано, что она подходит для устройства теплых полов.

Водяной теплый пол под плитку: укладка, монтаж, подготовка

Следуя этим рекомендациям, вы получите отличное теплое помещение. Которое будет служить вам долгие годы.
