Выбор и установка спускника воздуха для системы отопления — ручной и автоматический воздухоотводчики
По всему системе трубопроводов и приборов водяного отопления постоянно перемещается воздух в разных объемах. Он задерживается в главных трубах при запуске системы, проникает сквозь стенки полимерных труб и выделяется из теплоносителя (вода содержит растворенный кислород).
- Разновидности воздушных клапанов
- Где ставятся клапаны спуска воздуха
- Вместо заключения – советы по выбору
Разновидности воздушных клапанов
Пузырьки воздуха, содержащиеся в теплоносителе, имеют свойство скапливаться в определенных местах отопительной сети и внутри радиаторов. Образовавшийся пузырь продолжает подпитываться новыми порциями кислорода и перерастает в воздушную пробку, блокирующую движение нагретой воды на данном участке. В результате близлежащие батареи либо секции радиатора остывают.
Для спуска воздуха из системы отопления применяется 2 вида клапанов:
- ручной кран Маевского;
- автоматический воздухоотводчик поплавкового типа.
Историческая справка. Во времена СССР подобные воздухоотделители не использовались. В частных домах эксплуатировались схемы открытого типа, где воздух уходил через расширительный бак. Централизованные тепловые сети многоквартирных домов оснащались воздухосборниками и спускными кранами, устанавливаемыми в высших точках, а иногда – в батареях.
Как работает спускной кран

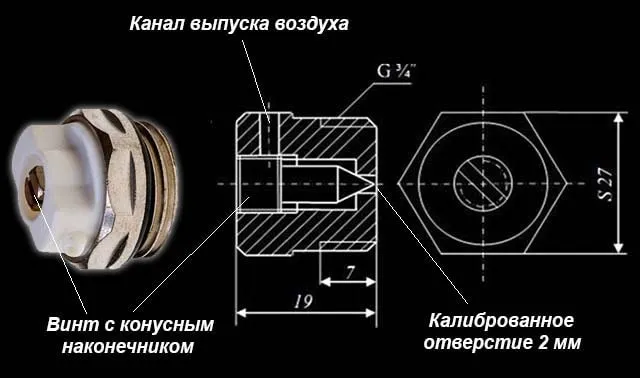

Устройство показанного на чертеже вентиля Маевского понять несложно. В торце латунного корпуса с наружным резьбовым присоединением ½” (Ду 15) либо ¾” (Ду 20) проделано отверстие Ø2 мм, чье сечение перекрывает винт с конусным наконечником. Сбоку в корпусе проделано отверстие малого диаметра, предназначенное для выпуска воздуха.
Примечание. Модернизированный воздуховыпускной клапан снабжается поворотной пластиковой вставкой, внутри которой выполнен отводной канал. Удобство в том, что положение сбросного отверстия можно регулировать поворотом пластмассовой шайбы.
Механический «воздушник» работает следующим образом:
- В режиме эксплуатации отопления запорный винт закручен и конус герметично перекрывает отверстие.
- Когда нужно выпустить воздушную пробку, винт откручивается на 1—2 оборота. Под давлением теплоносителя воздух проходит сквозь отверстие диаметром 2 мм, попадает в выпускной канал и движется по нему наружу.
- Сначала из отверстия вырывается чистый воздух, потом вперемешку с водой. Винт закручивается после того, как из канала пойдет плотная струя теплоносителя.
Воздушный кран Маевского с ручным приводом – безотказное средство для спуска газов из трубопроводов и радиаторов отопления. Секрет надежности – отсутствие движущихся деталей, могущих засориться, износиться либо заржаветь. Как правило, вентиль используется в качестве радиаторного воздухоотводчика.

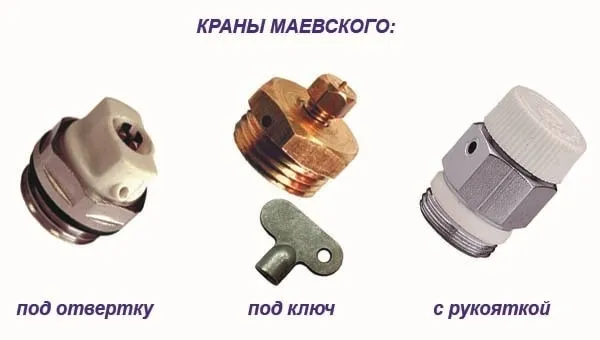

Ручные воздушные клапаны отопления делятся на разновидности по способу откручивания винта:
- с помощью пластиковой либо металлической рукоятки;
- традиционный вариант – шлиц под плоскую отвертку;
- винт с четырехгранной головкой, чтобы пользоваться специальным ключом.
Что такое кран Маевского и как он функционирует, наглядно показано на видео от мастера – сантехника:
Принцип работы автоматического воздухоотводчика
Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.
Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

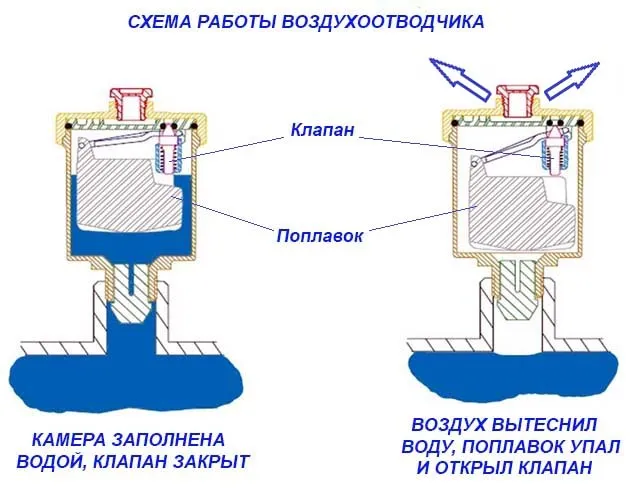

Принцип действия автоматического воздухоотводчика следующий:
- В рабочем режиме камера внутри корпуса заполнена водой, прижимающей поплавок кверху. Подпружиненный воздушный клапан закрыт.
- По мере накопления воздуха в верхней зоне камеры уровень теплоносителя снижается и поплавок начинает опускаться.
- Когда уровень упадет до критического значения, вес поплавка преодолеет упругость пружины и клапан откроется, начнется стравливание воздуха наружу.
- Благодаря избыточному давлению в системе отопления вода вытеснит весь воздух из камеры устройства, займет его место и снова поднимет поплавок. Клапан закроется.
При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

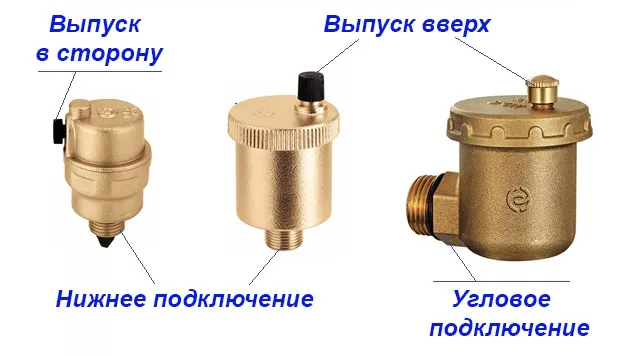

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.
Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.
Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

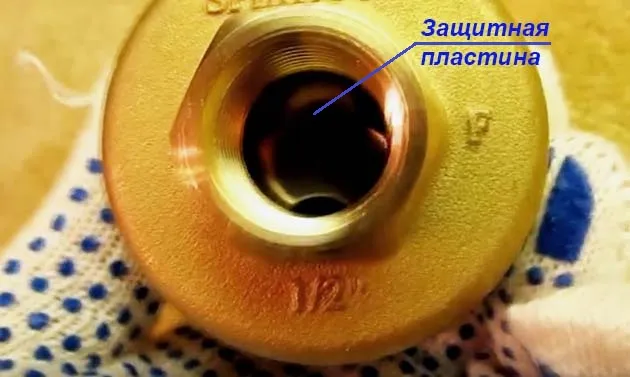

- Защита от гидроударов с помощью отражающей пластины (ставится на входе в камеру).

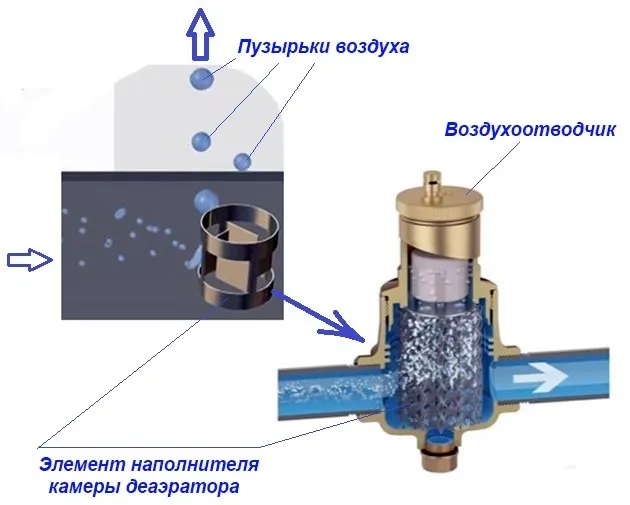

- Эффективное улавливание мелких пузырьков достигается в проточной конструкции с двумя горизонтальными штуцерами для подключения к сети. Нижнюю зону увеличенного объема резервуара занимает специальный наполнитель, который останавливает движущиеся пузырьки воздуха и собирает их в камере.

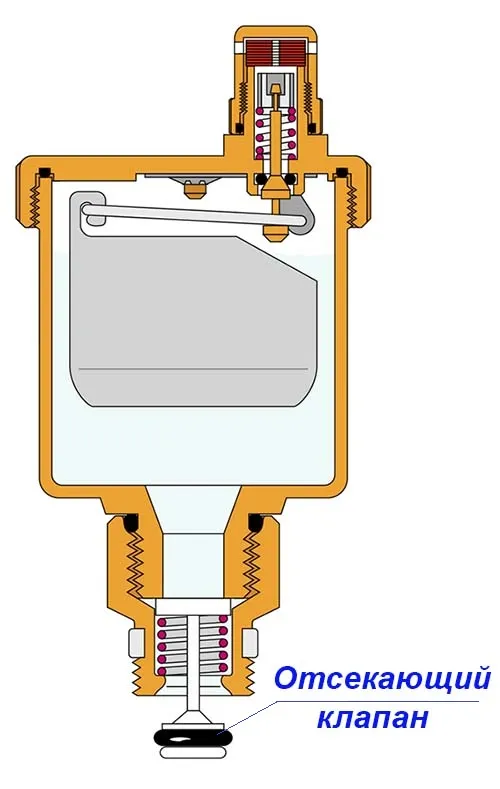

- Возможность снять воздухосбрасыватель с целью обслуживания, не опорожняя трубы. Достигается за счет установки автоматического отсекающего крана с пружиной на входном штуцере. Когда сантехник выкручивает элемент, пружина выпрямляется и шайба с уплотнительным кольцом закрывает проход, как показано выше на схеме.

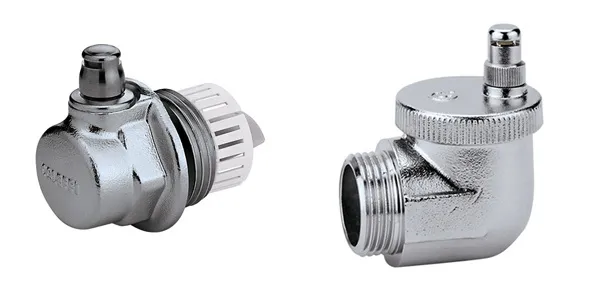

- Встраивание мини-клапана в радиаторную заглушку (смотри фото).
Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.
Где ставятся клапаны спуска воздуха

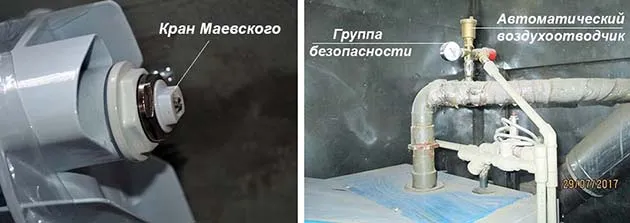

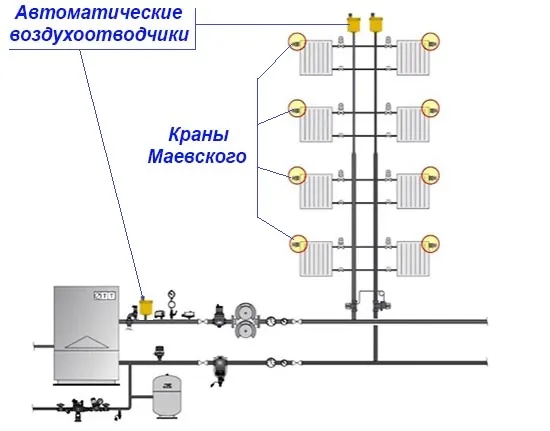

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.
Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:
- в группе безопасности котла, присоединенного к системе закрытого типа;

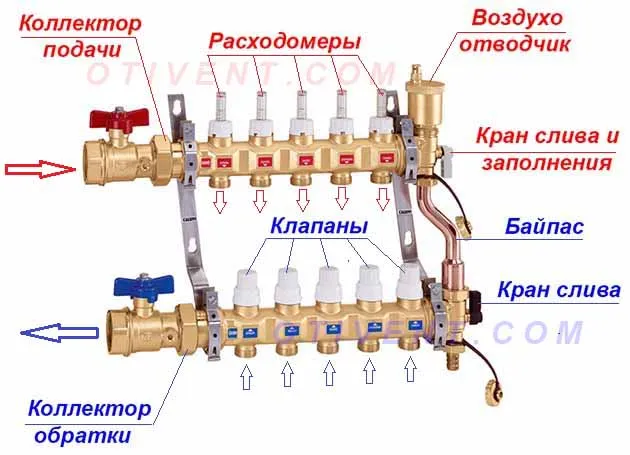

- на обоих коллекторах теплого пола;

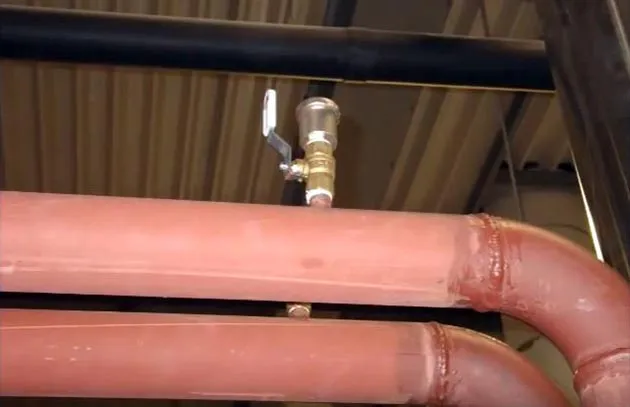

- если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
- в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
- на змеевик полотенцесушителя;
- в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
- на гидравлический разделитель контуров (гидрострелку).
Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.
Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.
Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.
Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.
Вместо заключения – советы по выбору
Первая и главная рекомендация – не покупать автоматические «воздушники» китайского производства. Последствия подобной экономии хорошо известны мастерам по отоплению:
- вместе с воздухом изделие пропускает теплоноситель, отчего на корпусе и полу возникают потеки, а в системе падает давление;
- некачественный воздухоотводчик может заклинить и не сработать;
- внутренности элемента довольно быстро приходят в негодность под воздействием теплоносителя.
С кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложному отопительному оборудованию и его цена вполне доступна даже у именитых брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию средней ценовой категории. Также надежностью славятся «автоматы» от бренда Spirotech, изображенные на картинке.
Теперь дадим ряд советов по выбору клапанов для спуска воздуха:
- Кран Маевского лучше брать с ручкой, дабы не возиться с отвертками и ключами. Крутить ее удобно и в труднодоступных местах, когда радиатор прячется в нише.
- Если в квартире либо частном доме проживают маленькие дети, ставьте ручной кран под отвертку. Ребенок может добраться до рукоятки, открыть вентиль и ошпариться теплоносителем.
- По возможности берите автоматический клапан с отсекающим краном. Он позволит в любой момент снять деталь с целью ремонта или замены.
- Анодированное покрытие корпуса особой роли при эксплуатации не играет. Оно защищает металл от окисления.
- Приветствуется наличие дополнительных функций, улучшающих работу отопления. Если ваш бюджет позволяет, возьмите воздухоотводчик, улавливающий пузырьки.
Примечание. В продаже встречается комбинированная запорная арматура и оборудование, оснащенное клапаном сброса. Сюда относятся циркуляционные насосы, балансировочные вентили и разнообразные краны. На подобных изделиях не стоит заострять внимание, лучше купить и установить каждую деталь схемы отдельно.

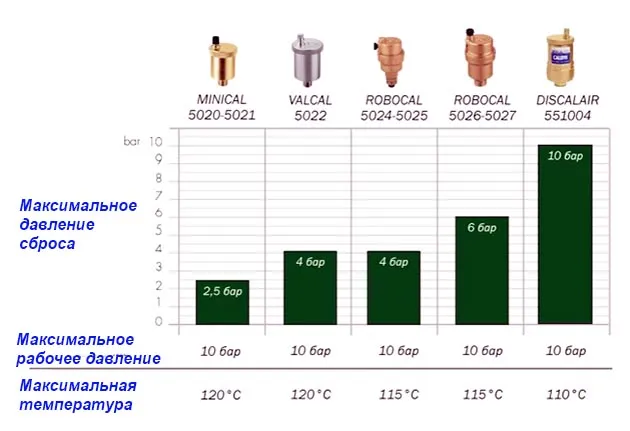

Поплавковые модели воздухоотводчиков рассчитаны на определенное давление срабатывания и температуру теплоносителя. В качестве примера мы предлагаем рассмотреть таблицу технических характеристик от итальянского бренда Caleffi и убедиться, что для монтажа в частном доме сгодятся 2 варианта – линейка изделий MINICAL и VALCAL (давление эффективного срабатывания – 2.5 и 4 Бар соответственно).
Для установки в квартире, подключенной к централизованному теплоснабжению, следует взять модель ROBOCAL, рассчитанную на работу при давлении 6 Бар. Другие добросовестные производители предоставляют похожие таблицы с характеристиками, по которым вы сможете подобрать автоматический «воздушник».
