Выравнивание опалубки для фундамента по уровню для строительства дома

Опалубка, используемая для создания фундамента, представляет собой каркасно-щитовую конструкцию, в которую заливается бетонная смесь для формирования ленты или плиты. От точности установки этой щитовой структуры зависят геометрические характеристики, пропорции и внешний вид верхней части основания дома.

Технология и способы выравнивания

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

• выставление вертикальных стоек с интервалом 0,8-1,0 м;
• формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву;
• подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

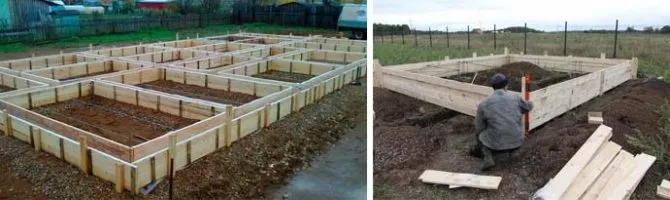

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

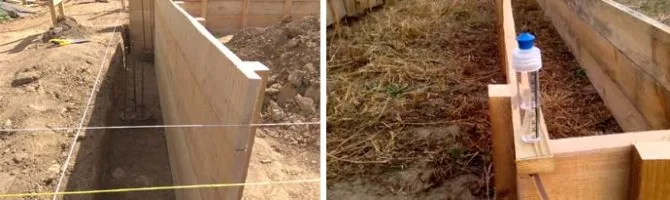

Чтобы выставить опалубку, используют водяной или лазерный уровень.

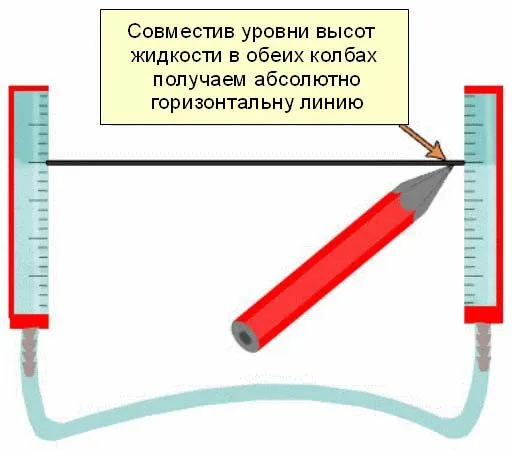

• Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
• Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Подходит ли ленточный фундамент для установки на склоне

Заливка фундамента
При монтаже очень важно выполнять существующие строительные нормы и правила – это поможет залить крепкий и надёжный фундамент из монолитного железобетона:

• Не допускается устанавливать опорные стойки опалубочных щитов на вскопанный или насыпной грунт, требуется обеспечить конструкции надёжность и устойчивость, для чего на проблемных грунтах требуется подкладывать под опорные стойки обрезки досок.
• Щиты должны сохранять неизменное положение достаточно длительный срок, учитывая воздействия на них массы залитого в конструкцию бетона, поэтому деревянную опалубку можно укреплять постановкой раскосов, стоек и подпорок.
• В просадочных и пучинистых грунтах форму монтируют на специальные фундаментные обрезы, заглубленные ниже точки промерзания грунта.

Даже при соблюдении всех рекомендаций может получиться неровная горизонталь основания. Исправить ситуацию можно, выровняв опалубку для фундамента. Вдоль боковых стенок ленточного фундамента поднимается опалубка. Если высота выравниваемой поверхности больше пяти сантиметров, потребуется армирующая сетка.

Определить точную высоту по всему периметру опалубки можно несколькими путями:

• Начертить метки на внутренней поверхности, после чего заливать до их уровня;
• Устанавливая опалубку, изначально выставить верхнюю часть досок по уровню. В этом случае потребуется залить бетон до границы;
• Пришить рейки на необходимой высоте. Такая метка не сотрется и будет хорошо видна.

От вертикальности стенок основания прочность здания не зависит. Этот показатель влияет лишь на внешний вид дома. Решить проблему неровных стенок поможет простое оштукатуривание. В тех местах, где глубина впадин больше пяти сантиметров, монтируется армирующая сетка. Для гарантии вертикальности готовой штукатурки можно использовать правило, рейки или строительный уровень.

Другой случай — серьезное отклонение от вертикали, перекос. При возникновении подобной проблемы заново возводится опалубка вдоль готового фундамента. Если расстояние между ними больше 0,5 метра, тогда потребуется армирующий каркас. Это поможет создать прочное основание строящегося дома.

Оптимальные типы фундамента для уклона:

1. Ленточный фундамент – наиболее распространенный вариант, надежный и долговечный, простой и быстрый. Требует подсыпания, хотя бы минимального выравнивания рельефа, подходит больше для склонов с небольшим уклоном или там, где другой выбор не актуален (тогда выбирают ступенчатый ленточный тип, который демонстрирует большую стойкость к нагрузкам и прочность).
2. Столбчатый фундамент – при обустройстве конструкции на уклоне обязательно подстраховывают каждый столб опорной стеной, повышающей стойкость основания к поперечным деформациям. Подходит для возведения каркасных и деревянных зданий.
3. Плитный фундамент – предполагает выполнение особого армирования, которое задерживает грунт в процессе перемещения. Редко применяется для склонов, так как требует выполнения масштабных работ, выравнивания площадки, обходится недешево.
4. Свайный фундамент – подходит для всех типов построек, для самых крутых склонов. Практичный и эффективный вариант, но требующий привлечения специальной тяжелой техники. Конструкция получается надежной и долговечной, экономичной. Сваи делают из металла, дерева, железобетона, любого размера и формы.
5. Комбинированный фундамент – когда сооружают по несколько элементов свайного и ленточного основания, к примеру.

Рассматривая столбчатый или ленточный фундамент, обычно выбирают последний ввиду простоты и дешевизны сооружения, хорошего качества основания.

Ленточные фундаменты по конструкции делят на: сборный и монолитная лента. По глубине погружения конструкция может быть заглубленного или мелкозаглубленного типа.

Монолитные конструкции демонстрируют лучшую устойчивость к осевым растягивающим нагрузкам и несущую способность. Обычно выбирают заглубленный тип, который выдерживает сдвиги грунта и пучения, когда на почву вокруг дома влияют перепады температур. Глубина погружения тем больше, чем больше угол наклона.

Ленточный фундамент – простая и привычная конструкция, которую можно сделать самостоятельно. Для склона данный тип основания также подходит, но требует учета такого нюанса: в самой низкой точке высота цоколя не должна быть выше больше, чем в четыре раза его ширины. Чем более крутой уклон, тем более высоким и широким должно быть основание, что пропорционально повышает расходы на монтаж опалубки, приготовление раствора и заливку основания.

Так, метровая высота основания повысит стоимость строительство почти в 2 раза из-за существенного объема земляных работ. Такие расходы оправданы, если в подвале планируется оборудовать полезное помещение. Тогда затраты окупятся комфортом в эксплуатации и возможностью по максимуму использовать площадь.

Таким образом, ленточный фундамент подходит для не очень крутых склонов, лучше всего выбирать ступенчатую его разновидность.

Предлагаем ознакомиться Отделка парилки вагонкой своими руками

Ступенчатый ленточный фундамент обустраивают в процессе строительства масштабных сооружений на площадках, где отмечен большой угол наклона – чаще всего тогда, когда разница между перепадом уровня по горизонтали между нижней и верхней точками составляет больше 1 метра. Принцип прост: ступенчатый фундамент выполняют в виде горизонтальных площадок, которые находятся одна над другой.

В плане земляных работ такой подход существенно облегчает выполнение строительства, так как обеспечение горизонтали на сравнительно небольшой площадке проходит проще, чем на всей большой площади: уменьшается объем грунта, который удаляется с поверхности, в процессе создания ступеней их размер делают оптимальным для получения подходящего значения перепада высот для всех участков.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Возможен и другой вариант – выставление каркаса из дорогостоящей древесины. Доски после демонтажа конструкции используются для отделочных работ (для обустройства пола или потолка, украшения интерьера и так далее).

Несъемная опалубка монтируется из прочных материалов:

1. Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
2. Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
3. Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
4. Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Выставление конструкции своими руками

Подготовительные работы

Перед монтажом конструкции необходимо провести подготовительные работы:

• рытье траншеи под будущий фундамент;
• уборка строительного мусора;
• выравнивание поверхности траншеи.

Специфика уклона

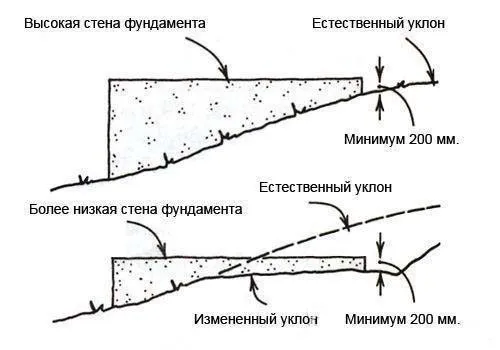

Схематическое отображение ленточного фундамента на неровном участке
Как правило, на участках с уклоном, который составляет до 30 см в одну сторону, больше практикуют возведение ленточных блочных и монолитных фундаментов. Такие конструкции прочные, возведение стоит относительно недорого, вот только нужно провести земельные работы.

Хотя такие участки считаются ровными, на самом деле ситуация будет плачевной, ведь возникнет резкий скачок высот по разным сторонам основания. Таким образом, ленточный фундамент при таком уклоне можно возвести следующими способами:

• Простой вариант. При проектировании и разметке территории под будущее основание выкапывается котлован и выравнивается дно. Делается это таким образом, чтобы получить идеально ровную поверхность дна без даже минимальных уклонов. Понятно, что такой метод финансово затратный, ведь приходится делать подробные геодезические изыскания и правильно рассчитать глубину погружения фундамента. Метод простой в выполнении, практикуется для небольших по размерам и массе зданий.
• Более сложный, но и надежный вариант – это проведение локального углубления траншеи. В таких случаях нужно предварительно рассчитать необходимую глубину погружения каждого конкретного участка основания, а уже затем выполнять выравнивание дна.

Предлагаем ознакомиться Опалубка для цоколя своими руками

hт = hпв hр, где:

• hт – это, собственно, необходимая расчетная глубина траншеи;
• hпв – это перепад высот на разных участках, причем лучше сразу выбирать большее значение для получения точных данных;
• hр – толщина грунта, который обязательно снимается в процессе выкапывания траншеи.

Если принимать максимальный перепад высот в 15 см, а толщина плодородного слоя составляет до 40 см, тогда глубина траншеи будет составлять 55 см. Подошва заглубления составляет 30 см, поэтому подушку нужно делать толщиной в 25 см.

Для таких целей отлично подходит также водосборная канава, лоток или утрамбованный земляной вал. После заливки основания рекомендуется засыпать канаву песком и гравием, затем утрамбовать и сверху установить ливнестоковые системы.

Основание столбчатого типа для неровных участков

Тут уже стоит задуматься, какой именно тип фундамента лучше использовать. Например, для ленточного основания придется использовать много подсыпки, причем делать это нужно сначала в самой низкой точке и затем равномерно выравнивать дно по горизонтали. Такое строительство будет финансово затратным, но использовать его можно при возведении небольших зданий.

Как вариант, можно тут использовать столбчато-ленточный фундамент. Он имеет ряд преимуществ перед обычным ленточным, а именно:

• не нужно проводить подробные геодезические расчеты и подбирать оптимальную глубину установки ленты;
• тут используется минимум песчаной подушки, а столбы можно устанавливать даже в несколько ярусов;
• сразу на готовые столбы можно установить бетонную ленту.

Понятно, что такой фундамент на среднем уклоне стоит немного дороже, но в некоторых случаях себя оправдывает. Возведение ленточной конструкции имеет ряд нюансов, а именно:

1. Неправильно положенная и утрамбованная подсыпка со временем расползется, а следом и лента.
2. Перед созданием песчаной подушки нужно предварительно обустроить котлован с ровными стенками, а уже затем класть подушку.
3. Не нужно строго придерживаться одинаковой толщины подушки, она может быть различной, но не меньше, чем 30 см.

После возведения конструкции нужно сделать вертикальную отсыпку грунта. Для этого используется непучинистая почва, например, песок. Отмостку нужно сделать в сторону от цоколя под небольшим углом, но обязательно с уклоном в большую сторону.

Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.

Если высота в нижней точке фундамента в 4 раза больше ширины ленты, то уклон считается предельным.

И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.

Советы специалистов по выставлению опалубки

• Изготавливать каркас нужно на отдельном участке, на ровной поверхности. Полностью конструкция собирается на месте укладки фундамента, в траншее.
• Чтобы усилить опалубку, устанавливаются стяжные элементы по всему периметру конструкции через каждый метр. Можно сократить расстояние между распорками для повышения прочности опалубки.
• Верхний слой опалубки важно правильно выровнять по уровню. Если этого не сделать, работу придется переделывать.
• Доски нужно подгонять максимально близко друг к другу, чтобы не было щелей.
• Правильно выбранные доски для опалубки – это залог качественной работы и надежности готовой конструкции. Выбирайте материал без щелей, с ровной поверхностью.
• Нижний край опалубки должен плотно прилегать к почве. Если конструкция будет отходить от поверхности земли, то фундамент окажется неровным.
• Нельзя забывать про армирование фундамента. Чтобы в фундаменте не образовалось трещин, часть отрезка от сетки должна стать началом другого отрезка.

Правильно соорудить конструкцию опалубки нетрудно при наличии стандартного набора инструментов (пила, топор, молоток) и крепежных элементов (гвозди и саморезы). Сэкономить получится в случае использования обычных досок, оставшихся после ранее проведенных строительных работ. Для создания долговечной и надежной опалубки рекомендуем использовать металл или железобетон – материалы, сохраняющие свойства на протяжении 100 и более лет.

Выставить опалубку по уровню можно несколькими способами. Правила проведения работ отражены в специализированной документации: СНиП 3.01.03-84 «Геодезические работы в строительстве» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

В большинстве случаев индивидуальным застройщикам некогда изучать правила и нормы. Потому наиболее полезны рекомендации строителей, основанные на требованиях СНиП и оптимизированные под разные условия выполнения работ по заливке бетона.

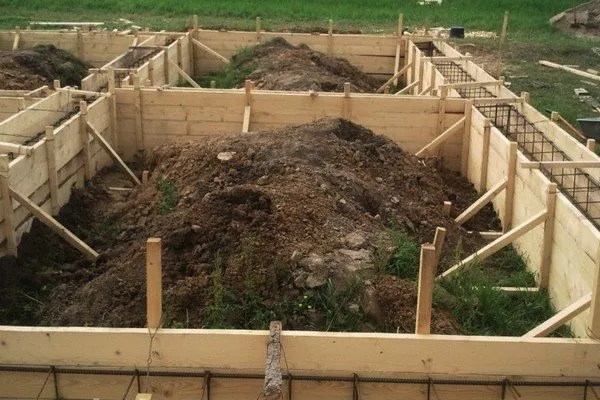

Монтажные работы

Разметку опалубки на участке застройки удобно выполнить колышками с натягиванием по ним строительного шнура или лески. Очень важно помнить, что фундамент должен быть шире стен на 10-15 см. Каждое действие стоит проверять уровнем и лазерным нивелиром – так можно обеспечить наиболее ровное расположение щитов опалубки.

Выставить опалубку правильно можно только при использовании уровня, которым следует периодически проверять возможное смещение щитов при установке.

Начать установку щитов можно только на ровном месте, закрепляя каждый щит при помощи обрезков арматуры и деревянных подпорных колышков. Арматурными прутами крепят щиты с внутренней стороны – после бетонирования арматура послужит дополнительным элементом армирования для придания вертикальной жесткости. Посмотрите видео, как монтировать опалубку без ошибок.

Нижние края опалубочных щитов должны полностью опираться на верхнюю поверхность земли, а соседние элементы – иметь наиболее возможное плотное прилегание друг к другу.

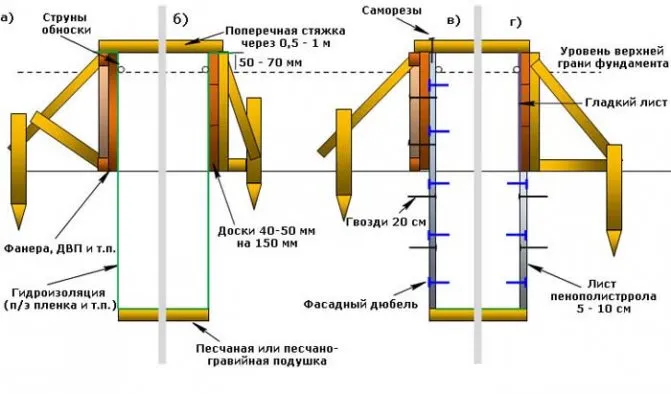

Боковые щиты стягивают при помощи специальных стяжек из бруса, который укрепляют поверх щитов опалубки сверху. Стяжки устанавливают через 0,5 – 1,0 метр.

Предлагаем ознакомиться Как крепить пароизоляционную пленку к потолку?

Выбор материала для опалубки

Опалубка — это каркас, полость которого заливают бетоном. После его схватывания вспомогательную конструкцию разбирают (съемная опалубка) или она остается на прежнем месте и будет составной частью возводимого строения (несъемная).

В первом варианте используются новые листовые материалы, предназначенные для других целей. Но в этом случае внутренние стенки каркаса укрывают уложенными внахлест полотнами плотной полиэтиленовой пленки, которую фиксируют к щитам скобами и строительным степлером. Эта мера предосторожности защитит материалы от загрязнения цементно-песчаным раствором.

Для устройства опалубки можно использовать:

• Обрезные или необрезные доски;
• Листы фанеры или ОСБ;
• Плоский шифер;
• Цементно-стружечные плиты (ЦСП);
• Пенопласт толщиной не менее 5 см;
• Щепоцементные плиты (фибролит);
• Металлические листы толщиной от 2 мм;
• Пластиковые полотна высокой прочности.

Выравнивание

Важный момент в возведении опалубки — ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Сначала находят нужную высоту фундамента в самой нижней точке разметки. Прикладывают к ней колбу водяного уровня, запоминают или отмечают риской уровень воды. Затем с помощью второй колбы выставляют соответствующие метки на остальных колышках. Проводят линии и, при необходимости, дублируют их тонкой проволокой.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Можно ли сделать опалубку из ДСП?

Да, можно использовать ДСП для изготовления опалубки. Однако, следует учитывать, что ДСП имеет ряд ограничений в использовании при строительстве опалубки. ДСП не является идеальным материалом для опалубки, так как он может непредсказуемо деформироваться под воздействием воды, а также может иметь недостаточную прочность при длительном использовании.

Если вы решите использовать ДСП для изготовления опалубки, вам следует обратить внимание на следующие моменты:

• Выберите высококачественное ДСП с высокой плотностью и малой влажностью. Это позволит уменьшить вероятность деформации и повреждения материала в процессе использования.
• Обработайте поверхность ДСП защитными покрытиями, которые предотвратят попадание воды и уменьшат вероятность деформации.
• Используйте подходящие крепления и каркасы, чтобы обеспечить достаточную прочность и устойчивость опалубки.
• Помните, что ДСП не будет иметь ту же долговечность, что и другие материалы, такие как сталь или бетон. Поэтому опалубку из ДСП нужно заменять регулярно.

Таким образом, использование ДСП для изготовления опалубки возможно, но вы должны принять во внимание ограничения этого материала и принять соответствующие меры предосторожности при ее использовании.
