Система водяного теплого пола состоит из труб, через которые циркулирует нагретая котлом жидкость, которые укладываются в бетонный раствор на полу помещения. Обогрев воздуха происходит от пола к потолку, в результате чего воздух над полом будет теплее, чем на высоте потолка, что оптимально для комфорта и здоровья.

Преимущества и недостатки

Водяной теплый пол в отличии от обычных систем отопления обладает рядом преимуществ.

Содержание:

Заливка водяного теплого пола своими руками: монтаж (видео)
Заливка водяного теплого пола своими руками: монтаж (видео)

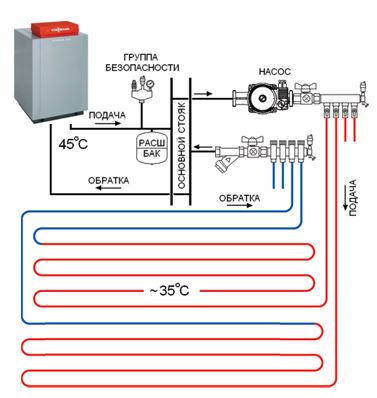

Схема теплого водяного пола в доме.

  1. Обычные системы отопления обогревают помещение посредством конвекции, когда после нагрева от радиаторов и конвекторов воздух сразу поднимается к потолку. В итоге голова потеет, а ноги мерзнут, что не является комфортным и не способствует сохранению здоровья.
  2. Низкие затраты на отопление. Водяной теплый пол производит тепловой поток мощностью 50-150 Вт/1 м² при температуре жидкости, проводящей тепло, равной 30-50 °C.

Существенным недостатком данного вида обогрева помещения является невозможность монтажа в квартирах с централизованным отоплением ввиду того, что установка теплого пола ведет к повышению гидравлического сопротивления системы. К тому же, использование жидкости неизвестного качества может привести к выходу системы из строя. Однако в частных домах не существует каких-либо препятствий для заливки теплых полов.

Вернуться к оглавлению

Монтаж водяного теплого пола

Заливка водяного теплого пола своими руками: монтаж (видео)

Монтаж теплого водяного пола в доме.

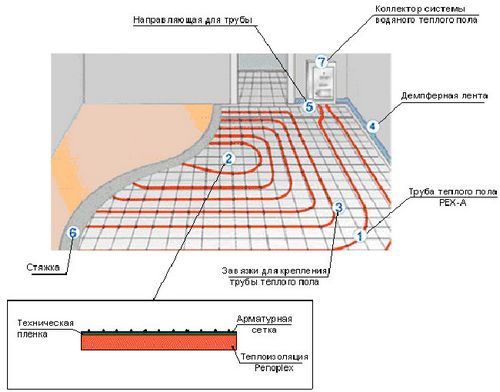

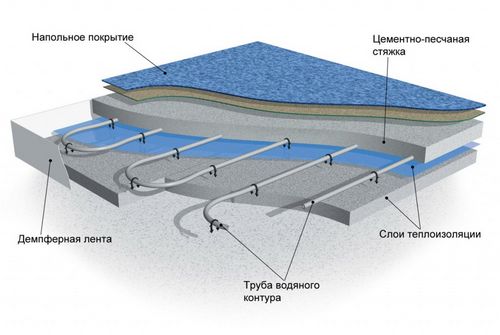

Структура будущего водяного теплого пола напоминает «пирог».

Описание действий по укладке водяного теплого пола снизу вверх:

  1. Выравнивание «чернового » пола.
  2. Укладка на основание пола гидроизоляционного материала.
  3. Прикрепление демпферной ленты вдоль стен, примыкающих к будущему полу.
  4. Укладка теплоизоляционного материала на всю поверхность основания.
  5. Укладка поверх теплоизоляции труб, через которые будет циркулировать жидкость.
  6. Заливка бетоном или укладка деревянного перекрытия.
  7. Укладка напольного покрытия.

Общая толщина «пирога» может варьироваться от 50 до 150 мм и зависит от множества факторов.

Заливка водяного теплого пола своими руками: монтаж (видео)

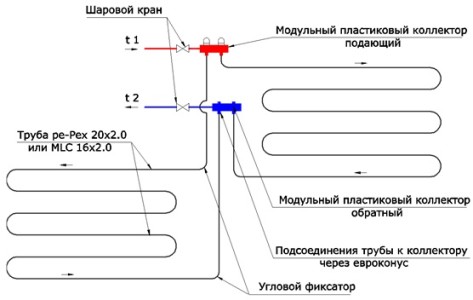

Схема укладки труб водяного пола в доме.

Рассмотрите подробнее каждый из этих этапов.

Подготовка поверхности водяного теплого пола.

Монтаж водяного теплого пола начинается с очистки «чернового» пола от грязи и пыли для выравнивания неровностей. Перепад высот не должен быть больше 5 мм.

Основными способами достижения ровной поверхности являются:

  • заливка черновой стяжки для водяного теплого пола — слоя, скрывающего все неровности основания. Обычно раствор производят из бетона марки М300 или пескобетона;
  • выравнивание песком в случае наличия мелких неровностей на поверхности пола. Раствор должен быть однородным.

Игнорирование этого требования приведет к таким проблемам, как завоздушивание системы, ухудшение теплоотдачи и увеличение гидравлического сопротивления.

Вернуться к оглавлению

Гидроизоляция и теплоизоляция теплого пола

Заливка водяного теплого пола своими руками: монтаж (видео)

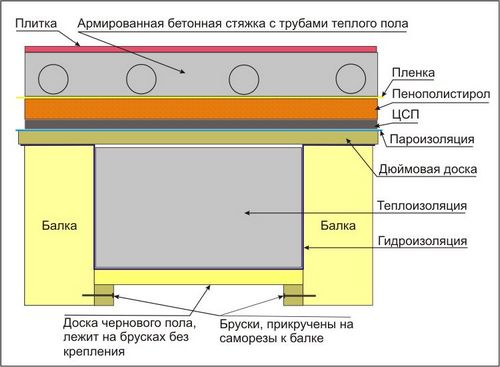

Схема теплого пола с готовым модулем.

В целях защиты теплоизоляции пола от водяного конденсата на поверхность черновой стяжки нужно уложить слой гидроизоляции, преимущественно, из обычной полиэтиленовой пленки. Ее укладывают на всю поверхность с небольшим нахлестом на стены. В случае, если пленка не цельная, то она укладывается внахлест 8-10 см в местах стыков, а стык проклеивается скотчем.

Таким образом, постеленная пленка используется в качестве гидроизоляции.

Далее производится укладка демпферной ленты. Он нужна для компенсации расширения стяжки, происходящей при нагреве. Отсутствие демпферной ленты станет причиной появления трещин на стяжке после нескольких циклов нагревания и остывания.

Демпферная лента прикрепляется по периметру помещения. Она крепится вдоль стен, касающихся стяжки. Ее высота должна быть на 2 см больше, чем планируемая толщина «пирога» пола. На стене демпферная лента крепится дюбелями, саморезами или на самоклеящийся слой в зависимости от материала стены. После этого можно начинать теплоизоляцию.

Заливка водяного теплого пола своими руками: монтаж (видео)

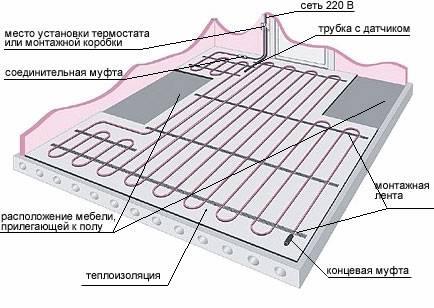

Схема расчета труб теплого пола.

Для минимизации теплопотерь после гидроизоляции необходимо утеплить пол. Если этого не сделать, то до 20% тепла будет теряться.

В качестве утеплителя можно использовать плиты минеральной ваты, пенополистирол, пробку и профильные теплоизоляционные маты. Каждый из них имеет свои преимущества.

Более удобными будут теплоизоляционные маты. Они прочны, легко монтируются, покрыты пароизоляционной пленкой и имеют на поверхности специальные выступы, в которые легко укладываются трубы. Укладка матов является наиболее быстрым способом теплоизоляции.

Минеральная вата имеет хорошую звукоизоляцию. Однако при намокании через нее уходит тепло.

Большинство утеплителей производятся в форме плит, что позволяет их легко укладывать. Однако если поверх теплоизоляционного слоя планируется сделать бетонную стяжку, то нужно обеспечить, чтобы влага из бетона не уходила в стыки плит. Стыки можно проклеить скотчем или полностью покрыть полиэтиленовой пленкой.

Дополнительно на теплоизоляцию можно уложить подложку из фольги, которая будет отражать тепло, вырабатываемое трубами.

Вернуться к оглавлению

Правила и способы укладки труб

Заливка водяного теплого пола своими руками: монтаж (видео)

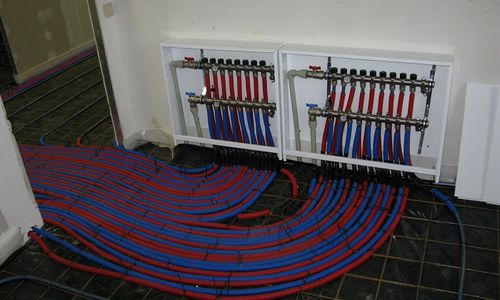

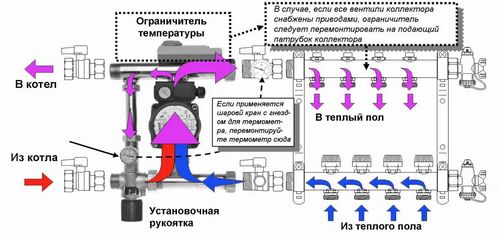

Схема коллектора теплого пола.

Наиболее предпочтительный и выгодный вариант — это использование полипропиленовых или металлопластиковых труб.

Есть два способа укладки труб.

  1. «Змейка». При таком методе нагретая жидкость идет в систему к внешней стене и в движении по контуру постепенно охлаждается. Поэтому возникает дисбаланс: температура пола будет выше в начале контура, а в конце значительно ниже. Решением проблемы может стать укладка труб в виде двойной «змейки» или повышение мощности насоса.
  2. «Улитка». Благодаря чередованию холодных и горячих потоков, температура будет одинаковой по всей площади пола помещения.

В каждом случае необходим индивидуальный подход. В небольшом помещении лучше использовать «улитку» ввиду простоты монтажа. Угол ее изгибов равен 90 °. Для циркуляции жидкости необходим насос низкой мощности.

В помещениях больших размеров при укладке нескольких контуров пола способ «змейка» дает возможность сделать их одинаковой длины. Это обеспечивает простую балансировку системы.

Заливка водяного теплого пола своими руками: монтаж (видео)

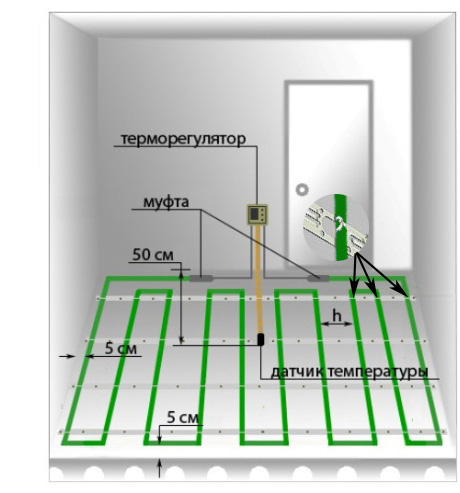

Схема укладки теплого пола.

При планировке укладки труб нужно следовать следующим правилам:

  • вдоль наружных стен трубы укладываются плотнее, чем на остальной площади, в целях компенсации потерь тепла, а отступ от стены составляет не менее 15 см;
  • между трубами расстояние должно быть не менее 10 см в целях предотвращения эффекта теплового моста, когда температура жидкости в системе станет одинаковой, что недопустимо;
  • шаг укладки труб греющего контура не должен быть больше 25 см;
  • не рекомендуется монтировать тепловые контуры длиной свыше 100 м, что приводит к значительным гидравлическим потерям. Оптимальная длина контура равна 50-60 м.

Вернуться к оглавлению

Монтаж контура и раствор

Заливка водяного теплого пола своими руками: монтаж (видео)

Схема монтажа труб теплого пола.

  1. Монтаж труб на плиты утеплителя. При использовании профильных теплоизоляционных плит в качестве утеплителя трубы укладываются между выступами на нужном расстоянии посредством нажима ногой.
  2. Укладка труб на монтажную планку. При использовании материала с гладкой поверхностью в качестве утеплителя (например, плиты экструдированного полистирола) на него можно наклеить специальные монтажные планки.
  3. Крепление труб к арматурной сетке на хомуты. Арматурная сетка укладывается на утеплитель. На нее ложатся трубы, фиксируемые на сетке обычной проволокой или пластиковыми хомутами.

Необходимо учесть, что нельзя затягивать проволоку «намертво», так как трубы будут расширяться при нагреве и отсутствие зазора может вызвать их деформацию или даже разрыв.

Монтаж труб пола начинается от подающего коллектора. Рекомендуется формировать контур из цельной трубы, так как соединение разных отрезков труб повышает вероятность появления протечек.

От геометрии помещения зависит количество контуров. Если оно является сложным (в форме букв Г, П или вытянутой формы, когда одна из стен длиннее 8 метров, отношение ширины к длине менее чем 1:4), то нужна укладка деформационного шва.

Он делается из демпферной ленты, укладываемой на теплоизоляцию и разделяющей помещение на сектора. В каждый сектор укладывается свой индивидуальный контур теплого пола. Трубы укладываются в металлические или пластиковые гильзы в местах пересечения ленты.

После укладки контуров из труб и их подключения к коллектору можно начинать заливку стяжки из бетона.

Перед этим для выявления протечек нужно провести опрессовку системы. Если будут обнаружены протечки, то их надо устранить. Заливка бетонной смеси осуществляется в ходе работы системы, то есть трубы должны быть под давлением (в среднем, 2 атм).

Обычный бетонный раствор не подходит для стяжки. Поэтому в раствор рекомендуется добавить пластификатор для увеличения прочности конструкции. Для армирующего слоя можно использовать сетку или фибру.

Уложенный раствор должен иметь толщину минимум 5 см. Укладка пола осуществляется при температуре не ниже 5°С. На полное высыхание стяжки водяного теплого пола необходим почти месяц.
