Вопросы, рассмотренные в материале:

  • Плюсы и минусы свайно-винтового фундамента
  • Условия использования свайно-винтового фундамент
  • Технические характеристики сваи для фундамента
  • Расчет несущей способности свай
  • Расчет нагрузки на свайно-винтовой фундамент
  • Определение шага свай в фундаменте
  • Порядок монтажа свайно-винтового фундамента
  • Закрытие цоколя свайно-винтового фундамента
  • Срок службы свайно-винтового фундамента
  • Примерная стоимость свайно-винтового фундамента
  • 5 ошибок при монтаже свайно-винтового фундамента

Использование свайно-винтового фундамента имеет давние корни в строительстве, но на протяжении долгого времени он оставался востребованным лишь в промышленных, инфраструктурных и военно-инженерных сферах. Однако, относительно недавно он нашёл своё применение и в возведении жилых домов.

Такой тип опоры прост и дешев, но имеет свои особенности и ограничения. В нашей статье мы расскажем, как правильно рассчитать свайно-винтовой фундамент, поговорим об этапах его монтажа и разберем наиболее распространенные ошибки при возведении.

Плюсы и минусы свайно-винтового фундамента

Самым главным при выборе винтовых свай в качестве решения для фундамента является то, что технология монтажа позволяет осуществлять работы даже зимой. Для этого делаются определенные расчеты, которые помогают определить глубину размещения свай на каком-либо участке. Эта глубина обязательно должна быть ниже, чем слой промерзшей почвы. Нужно сказать, что устойчивость грунта к пучению при минусовой температуре воздуха на вычисленной глубине позволяет устанавливать винтовые сваи в землю в это время года.

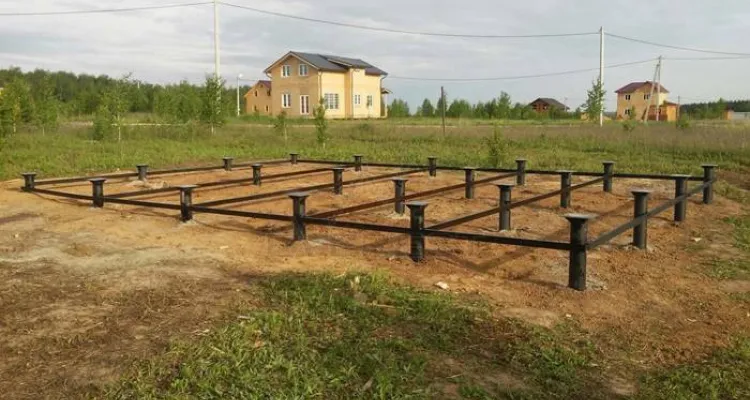

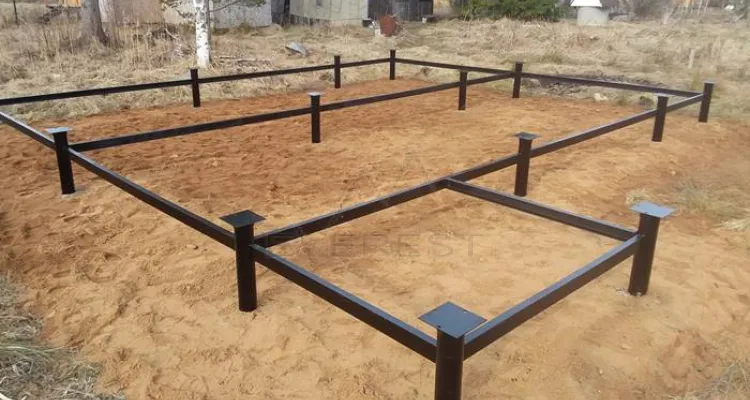

Плюсы и минусы свайно-винтового фундамента

Если оценивать фундамент, который делают на винтовых сваях, то можно выделить как плюсы, так и минусы конструкции. Заметим, что положительных характеристик заметно больше. Этим и объясняется растущая популярность в использовании винтовых свай при строительстве:

  • Допустимость монтажа на сложно-рельефных поверхностях, на подвижных почвах, на участках с уклоном (до 8 метров).
  • Экономия времени и бюджета. По сравнению с различными аналогами (например, с ленточным) стоимость материала и работы для свайно-винтового фундамента обходятся дешевле в 5 раз. Если сравнивать с плиточным аналогом, то в 3 раза, но при условии того, что постройки одинаковой площади.
  • Здание, построенное на сваях, находится гораздо выше уровня земли, следовательно, влага не может проникнуть в полы, а значит, не требуются дополнительные работы. Пол со временем не гниет, остается сухим и теплым.
  • Если конструкция установлена верно, по всем правилам, то такая постройка прослужит не менее 50 лет. Основание, сделанное на сваях, не уступает по сроку службы фундаменту из бетона.

Достоинства фундамента на винтовых сваях мы отметили, нужно немного рассказать и о недостатках. Их в обязательном порядке нужно учитывать:

  • Данная конструкция не предполагает присутствия боковых стен, тем самым для организации подвального помещения потребуются дополнительные вложения.
  • Фундамент на винтовых сваях не получится установить в горной местности, так как невозможно будет монтировать сваи на нужную глубину в каменную почву.
  • Многие специалисты с большим опытом работы утверждают, что данное основание подходит только для монтажа одноэтажных каркасных построек.
  • Установка фундамента на сваях должна проходить по всем правилам (выполнение правильных расчетных работ, добросовестное строительство, высококачественные материалы), иначе список отрицательных характеристик может пополниться.

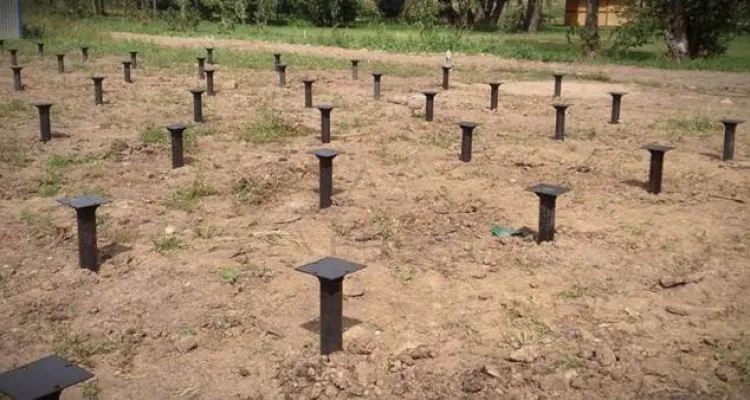

Достоинства фундамента на винтовых сваях

Условия, при которых используют свайно-винтовой фундамент

Как уже было сказано выше, установку свайно-винтового фундамента можно проводить на территориях с различным грунтом, в любой местности (кроме горной). Другими словами, это идеальный вариант для установки в местах, где несущие слои грунта залегаю глубоко от поверхности. Предпочтение винтовым сваям отдают, если постройку планируется сделать при следующих условиях:

  • на склонах;
  • на слишком обводненной почве;
  • на грунте торфяного типа;
  • в местности, которую систематически заливают паводки;
  • на пучинистом грунте;
  • на подвижном и плавающем грунте;
  • в местности, где проходят разные коммуникации;
  • в местности, где растут деревья с большой корневой системой.

Технические характеристики сваи для фундамента

Длина и диаметр

Для каждого частного случая нужно делать новые расчеты по длине опоры. Нельзя не учесть следующие показатели:

  • глубину залегания плотного грунта;
  • глубину промерзания почвы;
  • высоту самого цокольного этажа.

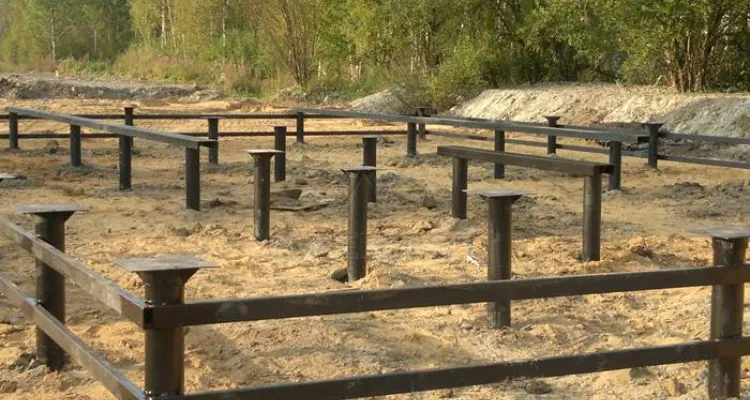

Технические характеристики сваи для фундамента

Также индивидуальный расчет нужен для диаметра и высоты винтовых свай.

Обычно длина опоры варьируется от 2500–3500 см, а диаметр от 57 мм до 130 мм.

От этой величины зависит не только надежность готовой конструкции, но и несущая способность всего фундамента. Варианты изделий, которые предлагают производители:

  • Маленький диаметр опоры – 57 мм. Для данной сваи нагрузка составит 800 кг. Использовать такой фундамент можно только для установки ограждений из сетки-рабицы или штакетника.
  • Труба, диаметр которой 76 мм, используется для строительства заборов из частого штакетника либо профнастила. Максимальная нагрузка около 3 000 кг.
  • Диаметр 89 мм. Несущая способность достигает 4–5 т. Подходит для строительства беседок, веранд, легких гаражей, различных хозяйственных построек.
  • Если диаметр трубы составляет 108 мм, то ее рекомендуют использовать для строительства небольших каркасных домов. Опора способна выдержать 5–9 т.
  • Диаметр 133 мм. Выдерживает нагрузку 12–14 т. Подходит для малоэтажного строительства, где для возведения здания используют кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают двух основных видов:

Литые

Эти элементы производят с помощью литья. В итоге наконечник и лопасть являются одной деталью. Литые элементы достаточно прочные, за счет этого и цена на них увеличена. Такие детали рекомендуется применять на твердых каменистых почвах.

Сварные

Изготавливаются с помощью приваривания лопасти к наконечнику. Цена ниже, но и по прочности сварные элементы уступают литым. Если такую опору попробовать поднять из земли, то есть высокий риск срыва лопасти.

По количеству лопастей

По количеству лопастей опоры бывают двух видов:

Однолопастные

Такие опоры используют на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником достаточно быстро достигают критической нагрузки, что приводит к срыву лопасти.

Многолопастные

Наличие нескольких лопастей гарантирует повышенную стойкость к различным нагрузкам (горизонтальным, вдавливающим, выдергивающим).

По материалу изготовления

Виды опор выделяют в зависимости от того, какая сталь была использована:

  • сталь Ст3 — из нее выпускают сваи, которые подходят для почвы со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют использовать для работ на почве со средней химической агрессивностью;
  • опоры из стали 30ХМА и 09Г2С используют при высокой химической агрессивности среды.

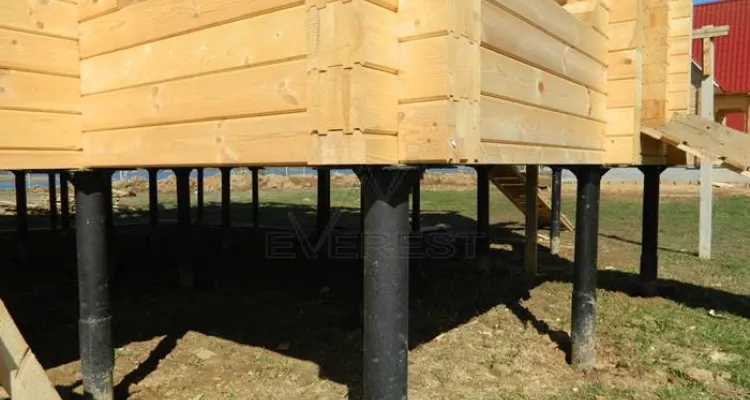

По материалу изготовления

По типу защитного покрытия

Установленные опоры в дальнейшем обязательно будут взаимодействовать с влагой. Именно поэтому снаружи им нужна надежная защита от ржавчины. Лучше всего отдать предпочтение тем опорам, которые еще на заводе были покрыты специальным защитным составом. Бывает несколько типов покрытий. Повышенную защиту обеспечивают эпоксидные и полиуретановые нанесенные составы. Помимо этого, существует цинкование холодным способом.

Стандартные полимерные покрытия, а также цинкование горячим способом не могут в достаточной мере обеспечить высокую защиту от появления коррозии.

Расчет несущей способности свай

При расчете сначала оценивается несущая способность винтовой сваи на конкретном участке, предназначенном для будущего строительства. Разброс значений даже для изделия одного типа достаточно большой, например для СВС-108 – от 5 до 9 тонн. Конечно, на деле используются всегда точные значения. Тем более что во многих случаях, в зависимости от специфики почвы, показатели допустимой нагрузки могут даже выходить за рамки указанного диапазона в большую или меньшую стороны.

Нужно учитывать, что любой тип грунта, какой бы вы ни взяли, характеризуется особым показателем сопротивления нагрузке, то есть по сути – несущей способностью. Именно от этого значения отталкиваются при расчетах допустимой нагрузки на винтовую опору.

Самым сложным на этом этапе будет не ошибиться при диагностировании почвы на определенном участке, ведь от этого зависит и поправочный коэффициент в расчетах. А он, между прочим, закладывает эксплуатационный запас прочности опоры.

Чтобы не допустить ошибок, верным и самым правильным решением будет проведение геологических изыскательских работ специалистами. Сюда входит бурение скважины и достоверная оценка всех слоев почвы. В данном способе нет недостатков, одни достоинства. С помощью геологических изыскательских работ вы получаете данные о грунте, а значит, можно применять минимальный поправочный коэффициент – всего 1,2. Данная услуга является дорогой, поэтому не особо популярна.

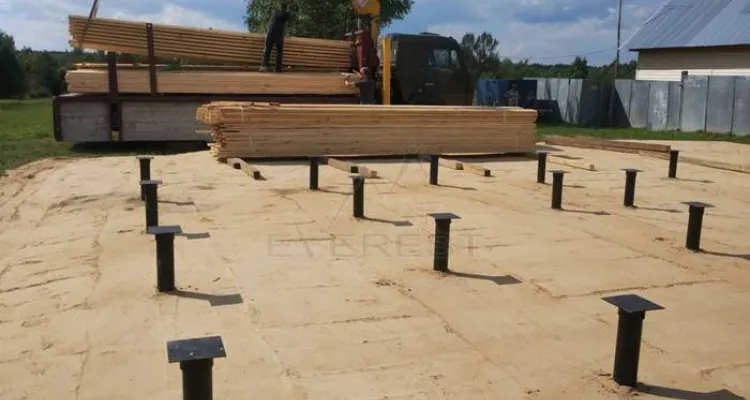

Расчет несущей способности свай

Есть еще один вариант. Он бюджетный, но тоже требует привлечения специалистов. Их приглашают для вкручивания опытной (эталонной) сваи. Этот метод дает достаточно объективную картину несущих способностей грунтов. Однако поправочный коэффициент становится повыше – 1,25. Что же делают специалисты? На участке, планируемом под застройку, в почву вкручивается свая. В процессе ее прохода через все слои грунта ведется мониторинг крутящего момента, прикладываемого к ней.

Есть, конечно, и другой вариант. Он выполним при условии того, что вы полностью уверены в своих знаниях, способностях. Можно на участке выкопать глубокий шурф или пробурить скважину на ту глубину, на которой предположительно будут размещены лопасти винтовых свай. Затем необходимо взять с этой глубины пробу грунта и самому классифицировать его. Сделать это можно с помощью научной литературы и той информации, которая имеется на просторах Интернета. Конечно, ни о какой большой точности речи идти не может, поэтому поправочный коэффициент составит до 1,6÷1,7.

При пробном бурении вам нужно четко знать, какой длины сваи необходимы. Если труба будет выбрана неправильно, то в дальнейшем это может привести даже к проседанию фундамента, разрушению стен дома. При расчете длины учитывают параметры:

  • глубина залегания плотных несущих слоев грунта на территории для застройки;
  • рельефность участка (перепады по высоте). В итоге нужно будет во всех точках фундамента выйти на общую горизонтальную плоскость.

Когда бур дойдет до нужных слоев, то в сделанное отверстие опустят груз, закрепленный на длинном шнуре. Необходимо, чтобы груз лег на дно ямы. Потом на самом шнуре делают отметку и извлекают его. Выполняют замеры. К полученному параметру добавляют значение высоты надземной части сваи с запасом порядка 200–300 мм. Так определяется ее требуемая длина.

Это дело тоже нужно доверить специалистам. От точности всех параметров будет зависеть надежность возводимого сооружения.

Расчет нагрузки на свайно-винтовой фундамент

Для расчета нагрузки, которую сможет выдержать свайно-винтовой фундамент без разрушения, необходимо сначала определить следующие параметры:

  • Общая площадь всех стен, перекрытий, кровли и других элементов конструкции. Потом получившееся значение умножают на плотность строительных материалов, из которых они, соответственно, изготовлены.
  • Снеговая нагрузка на кровлю: для этого перемножить площадь крыши и среднестатистической массы квадратного метра снежного покрова (взять среднее значение для определенной местности).
  • Эксплуатационные нагрузки. Обычно их рассчитывают исходя из показателя 100 кг на квадратный метр перекрытий строения.
  • Вес основания. Для этого нужно умножить объем основания на плотность стройматериалов (из которых сделано основание).

Как только рассчитаны все нагрузки, получившиеся значения складываются и умножаются на обязательный коэффициент надежности, который обычно равен 1,2.

Для определения площади S опоры одного свайного изделия используют формулу S = 2r * 3,14, где r – это радиус сваи. Потом вычисляется общая опорная площадь всего фундамента, то есть полученную величину умножают на общее количество свай.

Рассчитывают практическую нагрузку на 1 см2 грунта следующим образом: делят общий вес строения на опорную площадь основания.

Получившуюся величину сравнивают с предельной нагрузкой на данный тип почвы согласно стандартам.

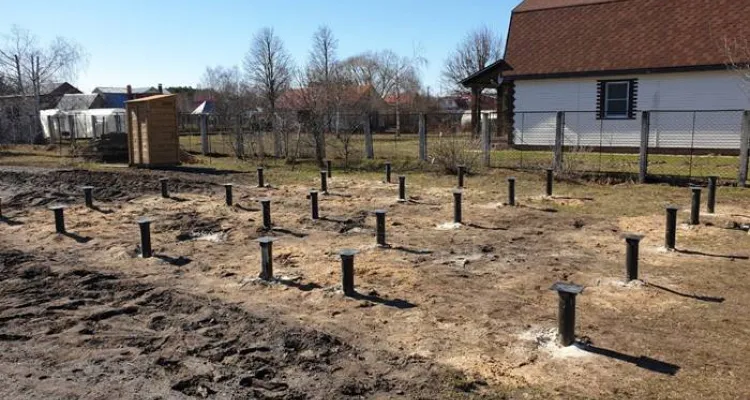

Расчет нагрузки на свайно-винтовой фундамент

Не пренебрегайте правильным подбором свай. Их длина, прочностные характеристики должны полностью подходить для типа почты на участке для строительства.

От выбора используемого при строительстве материала зависит то, сколько времени сможет простоять без ремонта, дополнительных вложений свайно-винтовой фундамент. Для этого важно точно рассчитать вес будущего строения. Сделать это можно, используя всевозможные справочные материалы, которые помогут узнать удельный вес квадратного метра стены, перекрытий, крыши. Нужно будет на данном этапе рассчитать общую площадь стен, кровли, перекрытий в квадратных метрах и умножить на нормативные величины, которые определяются типом материала для строительства.

Вот представьте, вы решили построить двухэтажный дом размером 5 х 5 с высотой этажа 2 м и, к примеру, с одной внутренней стеной. Длина наружных стен первого этажа будет равна (5 + 5) * 2 = 20 м, к ней прибавляют длину внутренней стены, составляющую 5 м, то есть сумма составит 25 м. На двух этажах общая протяженность стен окажется равна 50 м, а их площадь – 50 * 2 (высота этажа) = 100 м2.

Площадь чердачного перекрытия равна 5 м * 5 м = 25 м2. Крыша немного выступает за пределы строения. Ее площадь 6 * 6 м = 36 м2.

Если дом на свайно-винтовом фундаменте каркасный, то согласно справочнику удельный вес его стен в среднем 40 кг/м2. Умножим эту величину на общую площадь всех стен (в нашем случае 100 м2) и получим величину в 4 000 кг. Точно так же рассчитываем предельно возможную в данном случае массу перекрытий и кровли, а затем все суммируем.

Определение шага свай в фундаменте

Для каркасного или брусового дома монтируют винтовые металлические опоры с шагом не более трех метров. Зачастую его уменьшают до 1–1,2 метра. Это зависит от свойств почвы, от суммарной величины нагрузок. Узнать точное расстояние помогает, конечно же, расчет. Для временных строений его не выполняют, это разрешено.

Сваи устанавливают равномерно по длине стены, обязательно – по внутренним или внешним углам, в местах сопряжения несущих стен и расположения ответственных узлов, а также под столбами каркасного строения.

При определении шага винтовых опор не стоит забывать о том, что нужно учесть длину ростверковых балок, ведь обоими концами они должны опираться на оголовок ввинченной трубы. Это касается и каркасного дома, и брусового. Данный фактор можно не принимать во внимание при бетонном ростверке.

Иногда в качестве основания постройки предусматривается выполнение плитного фундамента. В таком случае, местоположение винтовых свай определяется проектом потому, что для этой конструкции нужен более сложный расчет. Принцип не меняется – опоры размещают под несущими стенами или колоннами каркасного дома.

Чтобы надолго сохранить целостность сооружения, нужно правильно расставить опоры. Так нагрузка равномерно распределится под площадью застройки. Это поможет избежать усадки. Дом со сложными контурами в проекте, соответственно, требует особого внимания. Важны углы и места соединения стен. Установка винтовых свай под ними является обязательной.

От конструктивных особенностей дома зависит схема размещения свай. Всего есть 4 типа их расположения в проекте:

  • Одиночное – то есть под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами постройки (равноудалено с шагом не более трех метров).
  • Ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом. Такое расположение опор помогает фундаменту принимать и распределять большие нагрузки.
  • Кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Здесь шаг не имеет значения, потому как винтовые сваи в месте монтажа могут размещаться очень близко, даже в хаотичном порядке. Самым важным является их присутствие по всему периметру и площади плитного ростверка малых размеров, требующегося для установки, к примеру, тяжелой несущей колонны каркасного здания.
  • Сплошное, еще называют «свайное поле». Это когда опоры заполняют практически всю площадь под фундаментной плитой, а шаг составляет около одного метра. Такое размещение винтовых свай в плане используется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для постройки частных домов, небольших строений используются обычно первые два типа расположения винтовых свай.

Порядок установки свайно-винтового фундамента

Монтаж свайно-винтового фундамента выполняется в несколько основных этапов:

  • Разметка участка.
  • Погружение и выравнивание свай.
  • Заливка бетоном.
  • Обвязка ростверком.

При разметке свайно-винтового фундамента не встречается затруднений, так как земляных работ нет, а достаточно лишь наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это делается с помощью установки колышков чуть дальше углов будущей постройки. Между ними натягиваются шнуры. Можно использовать, например, два колышка с горизонтальной перемычкой и натянуть между ними две нити по наружным размерам свай.


Остальные вышеперечисленные этапы требуют более тщательного рассмотрения.

Вкручивание свай

Эта технология никак не зависит от разновидности лопастей, наконечников и особенностей почвы:

  • Подготовка направляющих приямков. Здесь используют ручной инструмент или мотобур. Скважины делаются глубиной 0,5–0,7 м и диаметром меньше, чем лопасти. Это позволяет точнее разместить трубы и облегчить их вкручивание в грунт.
  • Ввинчивание. Здесь в сваях в специально отведенные отверстия продевают лом, могут также взять для этих целей подходящую по диаметру трубу, но ее стенки обязательно должны быть утолщены. При ввинчивании потребуется трое рабочих. Двое из них, передвигаясь по кругу, будут выполнять вкручивание в грунт. Третий рабочий в это время при помощи строительного уровня держит под контролем вертикальное положение сваи.
  • При погружении используют механический способ и специальное оборудование.

В основе технологии свайно-винтового фундамента лежит обвязка свай ростверком. Материал балок может быть абсолютно разный: дерево, металл или бетон. Ростверк монтируют на оголовках. Именно поэтому важно, чтобы все свайные опоры, выступающие над поверхностью земли, были в одной плоскости.

Этапы выравнивания свай:

  • Абсолютно на всех трубах делаются пометки единого горизонтального уровня. Удобно будет использовать лазерный уровень либо водяной.
  • Затем трубы болгаркой обрезают по отметкам.

Заливка бетоном

Эксперты в этой области однозначно за то, чтобы монтаж свайно-винтового фундамента выполнялся с заливкой труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии, что приварка оголовков позволяет герметизировать полость. А при заполнении внутреннего промежутка бетоном можно предупредить этот эффект и увеличить пространственную жесткость конструкции.

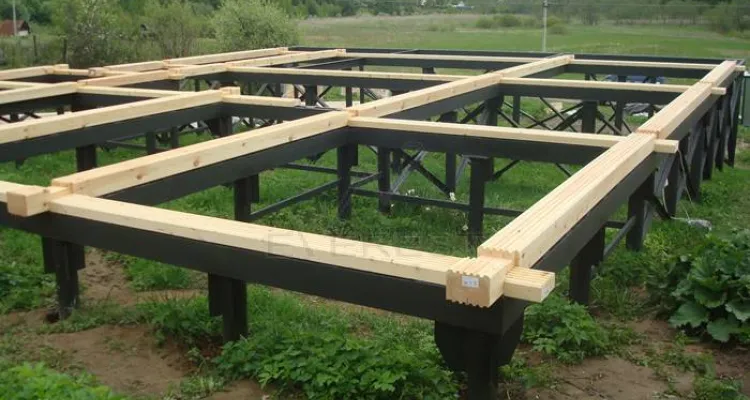

Обвязка свай ростверком

По нормам ростверк сооружается на высоте 0,5–0,7 м от поверхности земли. Для этого могут применить деревянные, а также металлические балки. Сама обвязка может быть выполнена с помощью заливки монолитной железобетонной ленты.

Железобетон хоть и выше по стоимости, чем другие виды обвязки, но зато он позволяет возводить даже здания из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями при помощи рифленой арматуры и последующем бетонировании.

А вот деревянные балки применяются в основном при строительстве каркасных домов, бревенчатых либо брусовых. По технологии работа предусматривает приваривание плоских оголовков для того, чтобы закрепить брус. Балки между собой тоже соединяются и фиксируются к оголовкам при помощи гвоздей, болтов либо саморезов.

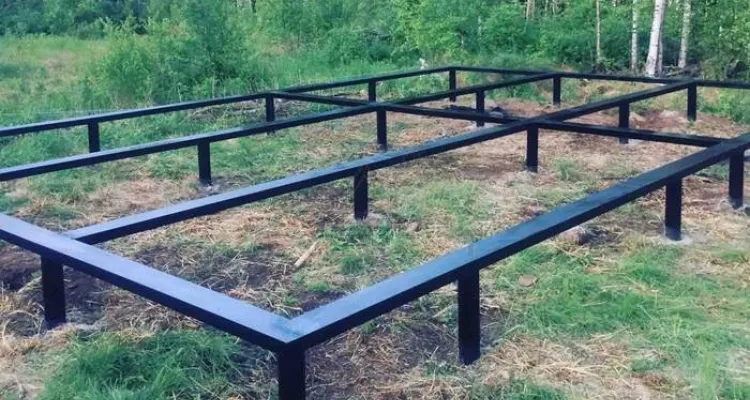

Что касается металлических балок, то для обвязки используют швеллеры. Они крепятся к оголовкам, но только при помощи сварки.

Итак, сделать свайно-винтовой фундамент своими силами, как видите, вполне реально. Для этого необязательно нанимать бригаду строителей и оплачивать спецтехнику. Самым главным является выполнение правильных расчетов, то есть надо точно определить глубину залегания плотных несущих пластов, шаг установки свай и их общее количество.

Закрытие цоколя свайно-винтового фундамента

Обычно для утепления свайно-винтового фундамента, для придания ему эстетического вида закрывают опоры. Обшивку делают двумя распространенными способами.

Навесной цоколь

Основное преимущество навесного цоколя – это простота установки. Обычно изготавливают деревянную или металлическую обрешетку, затем ее крепят к сваям дома и монтируют декоративные панели. Почему именно их? Во-первых, установка быстрая и очень простая, можно справиться самому. Во-вторых, очень привлекательная цена. И в-третьих, с декоративными панелями у фундамента есть возможность вентиляции, а это очень хорошо, ведь не будет скапливаться конденсат, можно избежать повышенной влажности.

Помимо декоративных панелей, для отделки цоколя используют: пластиковые панели, сайдинг, профнастил, шифер.

Существует 3 правила, которых придерживаются при монтаже навесного цоколя:

  • элементы, сделанные из дерева, в обязательном порядке надо обрабатывать антисептическими и противогрибковыми пропитками;
  • плиты из декоративного материала устанавливать с небольшими зазорами, чтобы воздух мог циркулировать;
  • дренажную отмостку устанавливать под углом 3–5° от здания (при условии, что она нужна).

Кирпичный цоколь

Главное преимущество цоколя, сделанного из кирпича, – это надежная защита пространства под фундаментом. А еще, если вам требуется небольшое подвальное помещение, его можно организовать в цоколе.

Кирпичный цоколь

Но стоит сказать и о недостатках – это высокая цена и сложный процесс монтажа. Такой цоколь можно собрать на ленте армированного бетона, можно на металлическом профиле. Только стоит учесть, что первый вариант не подходит для пучинистых грунтов.

Цоколь нужно выбирать не только из-за стоимости, но и исходя из сложности работы тоже. В любом случае оба варианта обшивки продлят срок службы фундамента и винтовых свай. А красивый внешний вид будет радовать глаз.

Срок службы свайно-винтового фундамента

На сегодняшний день в рекламных роликах можно услышать информацию о том, что срок эксплуатации свайных фундаментов составляет 100–150 лет. На такие сроки нужно смотреть объективно. Ведь на сохранность влияют условия эксплуатации свай, их характеристики. Реальный гарантийный период службы составляет 50 лет.

На срок эксплуатации свайно-винтовых фундаментов влияют такие факторы:

  • Присутствие бетона во внутренней полости сваи. Доказано, что он не повышает устойчивость, но может препятствовать доступу воздуха во внутреннюю полость, тем самым, исключая появление ржавчины.
  • Наличие и толщина нанесения антикоррозионного состава. Многие специалисты советуют дополнительно покрывать сваю перед установкой, даже если есть заводское покрытие. Такие меры помогают снизить риск нарушения защитного слоя в процессе завинчивания сваи.
  • Вероятность повреждения покрытия в грунте. Такое возможно, если в почве есть камни и твердые предметы, а также если она содержит много воды, химически активна, то, конечно же, постепенно на месте отсутствия покрытия будет появляться ржавчина.
  • Качество утепления. Зачастую многие заблуждаются, считая, что если хорошо утеплить ростверк, то снизится потеря тепла через полы. Все происходит иначе: это приводит к появлению конденсата, а затем к постоянной сырости. Так как фундамент, сделанный на винтовых сваях, является продуваемым, то утеплять надо сами полы, чтобы уменьшить теплопотери.

Срок службы свайно-винтового фундамента

Доказано, что без должного покрытия срок эксплуатации винтовой сваи сокращается (прослужит не более 30 лет). Со временем ее несущая способность уменьшается. Продление срока эксплуатации зависит от компании, выполняющей установку, и от собственника, ухаживающего за своим фундаментом.

Примерная стоимость свайно-винтового фундамента

От чего зависит цена свайно-винтового фундамента:

  • в первую очередь от общего количество свай;
  • от характеристики опор: размер, конфигурация лопастной части, прочность стали, качество антикоррозионного покрытия;
  • от типа почвы на участке, предназначенном для застройки, и глубины подземных вод;
  • от проектных нагрузок;
  • от необходимости монтажа обвязки и т. п.

В таблице представлены данные о среднерыночной стоимости строительства свайно-винтового фундамента (под ключ):

Типовые размеры дома Количество свай Стоимость, руб.
6 на 6 12
6 на 8 15
8 на 8 16
12 на 12 25

5 ошибок, которые совершают при монтаже свайно-винтового фундамента

Экономия на геологическом анализе участка, предназначенного для застройки

Все владельцы будущих домов хотят, чтобы их постройки как можно дольше сохранились, чтобы не пришлось в скором времени делать ремонт, дополнительно вкладываться. Но не каждый из них согласен качественно подготовить свой участок к строительным работам.

5 ошибок, которые совершают при монтаже свайно-винтового фундамента

Здесь не идет речь о дорогостоящих услугах. Достаточно провести геологический анализ почвы. Это нужно, прежде всего, для того, чтобы в дальнейшем сделать качественный монтаж свайно-винтового фундамента. Например, представьте такую ситуацию: на участке плывун, а монтажники наращивают сваи, пока они не достигнут твердого слоя, иначе опора провалится, а фундамент будет разрушен.

Установка винтовых свай выше глубины промерзания почвы

Ни в коем случае не экономьте на длине опор, ведь если винтовые лопасти будут установлены выше глубины промерзания почвы, то монтажники лишат фундамент главного преимущества.

Мы уже говорили о том, что при правильном монтаже на свайно-винтовой фундамент не влияют резкие перепады температур. То есть в зависимости от температуры уровень грунта может повышаться или понижаться. При этом, например, бетонные фундаменты не так устойчивы к аналогичным изменениям, как свайно-винтовые. Иначе говоря, закручиваемая ниже глубины промерзания свая не будет смещаться вверх и вниз. При несоблюдении этого условия стабильность фундамента нарушится, а это может привести к разрушению в дальнейшем.

Для расширения кругозора: согласно Строительным нормам и правилам, в Московской области среднее значение глубины промерзания грунта в зависимости от почвы составляет 140–150 см, в Ленинградской области – 120–130 см.

Установка винтовых свай в заранее выкопанную яму

Установка винтовых свай не нуждается в подготовительных работах. При помощи винтовой лопасти опора погружается в землю и уплотняет ее вокруг себя. А если, например, вырыть яму для монтажа сваи, то это может уменьшить устойчивость опоры. Также будет нарушен ландшафт участка.

Если все-таки яму вырыли, например, из-за множества препятствий, то сваю стоит установить ниже дна данной ямы на 60–80 см.

Смещение свай, происходящее при завинчивании

Если сваи по каким-либо причинам были установлены неправильно, то они могут сместиться от проектной оси. Чтобы такого не возникло и не было проблем с распределением нагрузки от здания, смещение нужно четко контролировать. Для установки свай ручным способом потребуется 3 рабочих: двое из них будут орудовать специальными рычагами, а третий отслеживать вертикальный уровень. Допустимое отклонение 2 градуса.

Разный уровень подрезки свай

После установки винтовых свай ниже глубины промерзания грунта можно приступать к подрезанию опор. Это делается для того, чтобы избавиться от монтажных отверстий, а также выровнять горизонтальную линию фундамента в соответствии с проектной отметкой. Если же уровень подрезки останется неровным, то потом первый венец обвязки ляжет тоже криво. Это может плохо отразиться на сроке эксплуатации фундамента.

Всегда помните о том, что ни при каких обстоятельствах нельзя вывинчивать сваи, чтобы хоть как-то выровнять горизонтальную линию. Это может привести к проседанию фундамента.

Иногда, чтобы сэкономить, строители оставляют монтажное отверстие. Так делать запрещено, потому что снижается несущая способность фундамента и, соответственно, уменьшается срок его службы.

Подводя итоги, нужно сказать, что строительство свайно-винтового фундамента является популярным среди индивидуальных застройщиков. Такая конструкция обеспечивает надежность и высокую несущую способность основанию нового частного дома. При установке минимизируются затраты времени и средств, а еще работу по закручиванию свай и обустройству ростверка можно сделать самому.

Какой фундамент выбрать для бани?


Выбор типа фундамента для бани зависит от различных факторов, таких как грунт, климатические условия, нагрузки, которые будет выдерживать баня и другие. Некоторые из распространенных типов фундаментов, которые могут подойти для строительства бани:

  1. Ленточный фундамент — наиболее распространенный тип фундамента для бани, он имеет форму полосы под всем периметром бани, и используется для строительства на мелкозамусоренных грунтах.

  2. Свайно-винтовой фундамент — использование такого фундамента позволяет быстро установить баню на любом грунте без больших затрат на строительство.

  3. Бетонный блочный фундамент — используется для бань на твердом грунте, где можно избежать заморозков.

  4. Монолитный фундамент — такой фундамент используется при строительстве крупных бань и бань на склонах.

  5. Комбинированный фундамент — сочетание двух или более типов фундамента для создания более надежной основы для бани.

Важно учитывать все факторы и выбрать подходящий тип фундамента для вашей бани. Точную консультацию можно получить у профессиональных строителей или инженеров.

Добавить комментарий
