В качестве наиболее удобного варианта для решения вопроса водостока в моечной и парилке считается бетонный пол, основанный на грунтовых условиях. Различие в схеме пола зависит от типа напольного покрытия и наличия теплого пола. Залить пол по грунту можно только внутри МЗЛФ или, в крайнем случае, внутри низкого ростверка.

Содержание:

Бетонный пол по грунту в бане своими руками

Особенности эксплуатации

При этом следует учесть, что уровень напольного покрытия во влажных комнатах (парная и моечная) должен быть минимум на 2 см ниже, чем в других помещениях (СП29.13330).

Баня не имеет постоянного отопления, несущие и ограждающие конструкции, грунты под ними полностью промерзают зимой. В глинистых почвах, соответственно, возникает морозное вспучивание.

Периодический обогрев

Для пола по грунту зданий, в которых отопительные приборы включаются периодически, используется следующий комплекс мероприятий по снижению/ликвидации сил пучения:

  • замена пахотного слоя нерудным материалом – слой щебня при высоком УГВ, песка на сухом грунте, поскольку в этих материалах отсутствует неравномерное вспучивание;
    Бетонный пол по грунту в бане своими руками

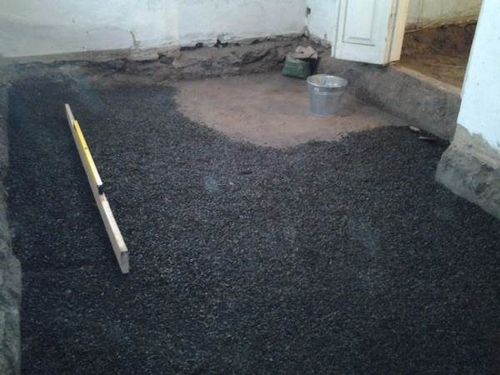

    Подстилающий слой из щебня.

  • слой утеплителя под бетоном стяжки и под отмосткой – позволяет сохранить тепло недр;

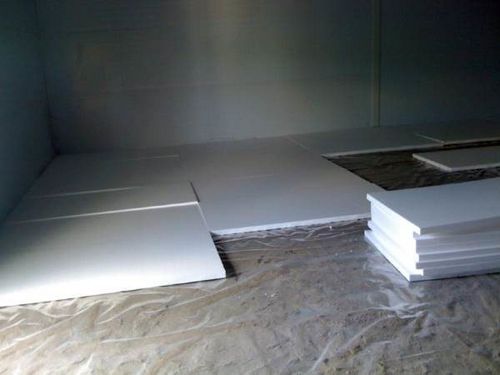

    Бетонный пол по грунту в бане своими руками

    Утепление пола по грунту.

В отличие от фундаментов, дренаж для пола по грунту не используется, так как эта система водоотведения должна быть расположена снаружи фундамента бани.

Важно! Стены бани утепляются, не снаружи, а изнутри, чтобы не расходовать лишнее количество дров для их прогрева и снизить время выхода в режим пара.

Необходимость водостока

Баня является единственным помещением среди надворных построек, внутри комнат которой вода льется на пол в больших количествах. Собрать и отвести стоки с пола в бане по грунту можно только через трап по аналогии с душевой кабинкой.

Для небольшого помещения моечной обычно используется один трап, в сторону которого создаются самотечные уклоны 2 – 4 градуса на наружной поверхности бетонной стяжки пола по грунту. Основными нюансами в данном случае являются:

  • оптимальным вариантом считаются влагонепроницаемые напольные покрытия – керамогранит, кафель, которые можно укладывать с заданными уклонами;

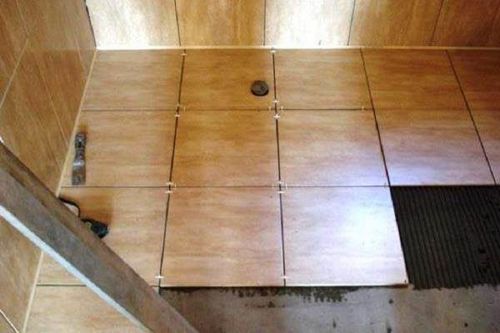

    Бетонный пол по грунту в бане своими руками

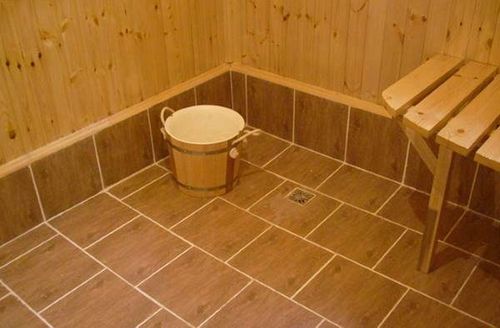

    Укладка керамогранита с уклонами к трапу.

  • однако для комфортного хождения по такой облицовке необходим либо теплый пол, либо деревянный настил;
    Бетонный пол по грунту в бане своими руками

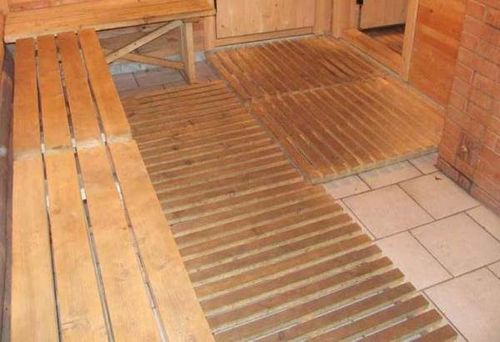

    Деревянные трапы на кафеле в бане.

  • поэтому часто в парных и моечных комнатах бань применяют дощатый щелевой пол по лагам;

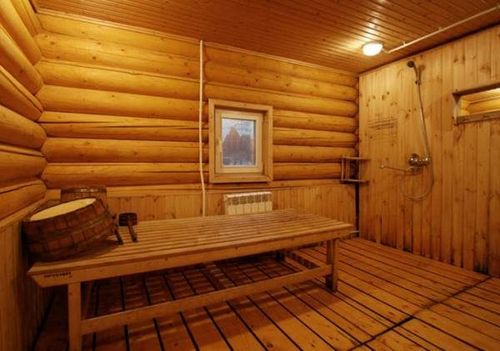

    Бетонный пол по грунту в бане своими руками

    Щелевой пол.

Щели необходимы для стока жидкости, которая под досками собирается в трап. Для обслуживания получившегося подполья доски съемные:

  • укладываются в пазы лаг;
  • сколачиваются в небольшие щиты.

При необходимости очистки подполья или канализации, напольное покрытие разбирается, затем укладывается на место.

Конструкция пирога пола по грунту в бане

В отличие от перекрытий по лагам с вентилируемым подполом, пол по грунту обладает гораздо большим эксплуатационным ресурсом, но абсолютно не ремонтопригоден. Поэтому все коммуникации (водоснабжение и канализация) заводятся внутрь постройки перед его бетонированием.

Основание

В отличие от фундаментов, пол по грунту не воспринимает конструкционных нагрузок от здания. Однако на него действуют силы пучения от глинистых почв и передаются эксплуатационные нагрузки от веса пользователей, лавок, легких металлических печей, которые можно монтировать без собственного фундамента.

Опасны для железобетонных конструкций только неравномерные силы пучения:

  • глина имеет чешуйчатую структуру, при обильном намокании и промерзании увеличивается в объемах неравномерно, стяжку может порвать, приподнять на отдельном участке без возможности восстановления;
  • щебень и песок являются нерудными материалами, даже если их насытить водой по максимуму, при замерзании они увеличатся в объеме равномерно;

Другими словами – пол по грунту поднимется равномерно, весной лед оттаивает, конструкция опускается в сходное положение без повреждений. Плодородный слой опасен усадкой из-за обилия внутри чернозема органики.

Поэтому основание для пола по грунту изготавливают следующим способом:

  • полностью срезается пахотный слой (обычно 0,4 – 0,6 м глубиной);
  • котлован выстилается геотекстилем, чтобы предотвратить взаимное перемешивание нерудного материала с почвами;
  • на влажном грунте производится послойная отсыпка щебнем, каждый слой 15 см уплотняется ручной трамбовкой или площадным вибратором, при низком УГВ используется более дешевый песок.

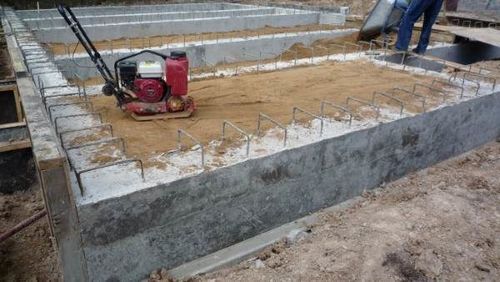

    Бетонный пол по грунту в бане своими руками

    Уплотнение нерудного материала для пола по грунту.

При этом существует нюанс:

  • бетонную стяжку пола по грунту необходимо защитить от почвенной влаги;
  • гидроизоляционный слой изготавливается из рулонных битумных или полимерных материалов;
  • рубероид, Бикрост, стеклогидроизол и прочие материалы можно раскатать по щебню, но очень сложно герметизировать стыки полос внахлест, кроме того, при дальнейшем хождении по поверхности гидроизоляции для укладки проволочной армирующей сетки и заливки бетона указанные материалы можно порвать подошвами обуви о неровные края щебенки.

Поэтому поверх щебня либо насыпают тонкий выравнивающий слой песка, либо заливают подбетонку. Эта стяжка изготавливается из низкопрочного бетона В7,5, не армируется, имеет толщину 3 – 5 см, используется в качестве крупноформатного стола для раскатки и герметизации швов гидроизоляционного материала.

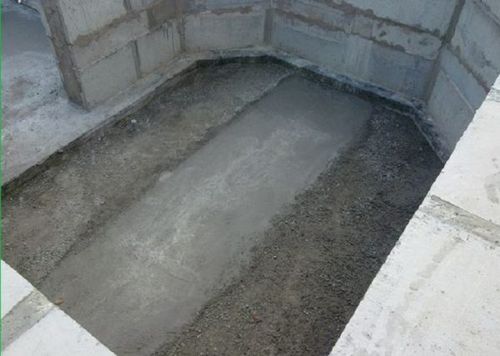

Бетонный пол по грунту в бане своими руками

Подбетонка для укладки гидроизоляции.

Важно! Для развязки этого жесткого подстилающего слоя по периметру фундамента вертикально устанавливаются полосы экструдированного пенополистирола или поверхность несущих конструкций оклеивается демпферной лентой.

Изоляционные слои

Традиционно для железобетонных конструкций изоляционными слоями являются:

  • гидроизоляция – лежит на основании под стяжкой;
  • теплоизоляция – сохраняет геотермальное тепло под зданием для предотвращения морозного вспучивания.

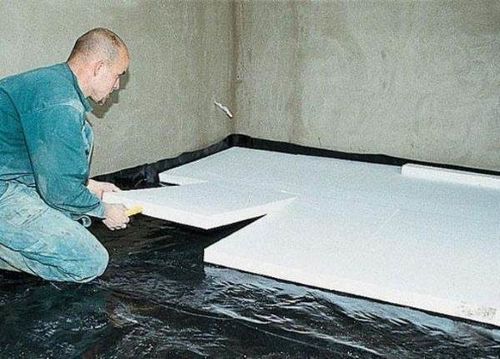

    Бетонный пол по грунту в бане своими руками

    Гидроизоляция и утепление пола по грунту.

Совет! Гидроизоляцию не обязательно приклеивать на подбетонку, достаточно обеспечить герметичность стыков отдельных полос рулонного материала.

Однако в большинстве случаев подбетонку обмазывают битумной мастикой и наплавляют на нее стеклогидроизол для увеличения эксплуатационного ресурса этого слоя, так как впоследствии отремонтировать его не представляется возможным.

При выборе утеплителя для пола по грунту следует учесть:

  • минваты могут дать усадку, так как плотность этих материалов ниже, чем у прочих теплоизоляторов;
  • базальтовое и стеклянное волокно при намокании теряет теплоизоляционные свойства, а испариться в бетонной конструкции влага из этих материалов самостоятельно не может;
  • Эковата в стяжках не применяется.

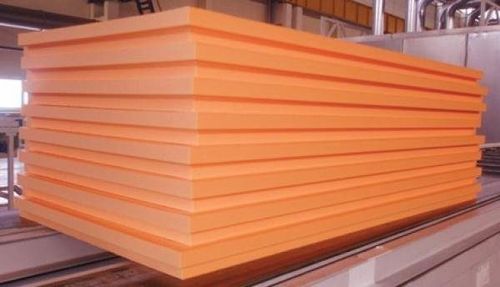

Бетонный пол по грунту в бане своими руками

Экструдированный пенополистирол.

Поэтому остается экструдированный пенополистирол высокой плотности, пеностекло и керамзит. Оптимальным соотношением качества/цены обладают экструдированные высокоплотные пенополистиролы, которые и используют в полах по грунту чаще всего. В зависимости от наличия теплого пола толщина утеплителя составляет 5 – 15 см. Швы заполняются монтажной пеной.

Бетонная стяжка

В нормативах СП не указано, что стяжки и полы по грунту, которыми они фактически являются, нужно армировать. Однако для увеличения эксплуатационного ресурса в нижний уровень укладываются проволочные сетки (проволока 4 мм, ячейка 5 х 5 см) с соблюдением защитного слоя 2 – 3 см. Для этого сетка размещается на гидроизоляции поверх бетонных или полимерных прокладок. Запрещено использовать обрезки арматуры и щебень.

Толщина стяжки выбирается в зависимости от конструкции пола по грунту и эксплуатационных условий:

  • 7 см минимум в отсутствие контуров теплого пола;
  • 10 см при установке металлической печи без собственного фундамента с дополнительным слоем армирования в зоне эксплуатации отопительного прибора;
  • 15 см при высоких эксплуатационных нагрузках, наличии труб водяного теплого пола или греющего кабеля, изготовлении уклонов в сторону трапа для сбора стоков в моечной и парилке.

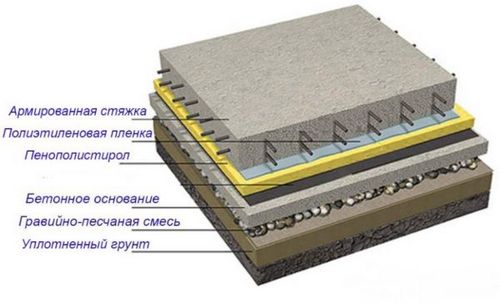

    Бетонный пол по грунту в бане своими руками

    Пирог пола по грунту для бани.

Важно! Для стяжки используется товарный бетон от В12,5, заливка производится по предварительно установленным маякам, особенно при необходимости изготовления уклонов.

Напольное покрытие

Проще всего облицевать бетонную стяжку (плиту) кафелем или керамогранитом. Однако по такому покрытию не комфортно ходить босиком. Монтировать котел для водяного теплого пола внутри бани экономически не целесообразно, при выборе электрического теплого пола резко возрастают эксплуатационные расходы.

Бетонный пол по грунту в бане своими руками

Напольное покрытие из кафеля.

Поэтому на кафель укладываются настилы съемного типа или изготавливается щелевой деревянный пол:

  • половицы укладываются с зазором 1 – 2 см на лаги для самотечного удаления воды;
  • в стяжку интегрируется трап с сухим гидрозатвором, к которому изготавливаются уклоны со всех сторон.

Таким образом, пирог пола по грунту внутри бани может видоизменяться в зависимости от конкретных эксплуатационных условий и наличии в конструкции теплого пола.
