В частном доме всегда есть дела, которые можно выполнить. Рядом со своим жильем всегда есть много работ, касающихся укладки коммуникаций или связанных с использованием бетона. Много земли нелегко размешать лопатой. Если не обеспечить необходимое количество в кратчайшие сроки, то результат не будет достигнут.

Покупать заводскую бетономешалку не всегда выгодно по средствам, но и не все модели обладают требуемыми характеристиками. Чтобы решить вопрос, используя то, что есть под рукой, может быть изготовлена бетономешалка из стиральной машины, которая уже давно не используется.

Содержание:

Бетономешалка своими руками из стиральной машины

Есть ли выгода

Это логичный и закономерный вопрос в отношении самодельных бетономешалок для раствора. Кто-то предпочитает обходиться инструментами, которые изначально не предназначены для приготовления бетона. Например, некоторым мастерам полюбилась дрель. Это действительно хороший инструмент для сверления отверстий в различных материалах. Но он точно не подходит для бетона. Дело в том, что материал довольно вязкий, поэтому спалить двигатель ничего не стоит. Специализированные миксеры никогда не рассчитывались на смеси с включением гравия. Они отлично справляются с клеями, которые применяются для шпаклевки или штукатурки.

На самом деле выгода от самостоятельной сборки бетономешалки для раствора очень высока. Вот только несколько моментов, которые свидетельствуют об этом:

  • затраты могут оказаться минимальными, а то и нулевыми;
  • нет сложной схемотехники, которая требует специалиста для ремонта;
  • доступность запчастей;
  • легко разработать индивидуальный проект и схему;
  • разборную конструкцию легче хранить.

Как видно, преимуществ у бетономешалки для раствора собственной сборки масса. Не стоит ставить перед собой задачу по реализации проекта в том случае, если вы не любите работать своими руками или ожидаете быстрого результата. Такая бетономешалка потребует железного терпения и много свободного времени. Некоторые узлы придется переделывать или подгонять по ходу сборки.

Требуемые компоненты

У многих на чердаке или в кладовке есть старые стиральные машины цилиндрической формы. Если ее нет лично у вас, то найдутся соседи, которые будут готовы продать ее за копейки, т. к. в моде современные автоматические, которые получили широкое распространение. Кроме самой стиральной машинки, для бетономешалки понадобятся:

  • обрезки трубы в 1″ или металлический уголок с размером от 30×30 мм;
  • рулетка;
  • мелок для разметки;
  • сварочный аппарат;
  • подшипники;

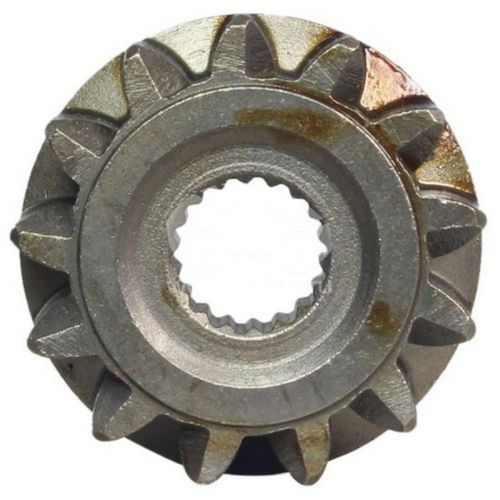

  • шестерня бендекса и маховика;
  • болгарка;
  • дрель;
  • колеса от тачки или маленького велосипеда.

Для каждого отдельного проекта бетономешалки для раствора, который будет выполняться своими руками по приведенным схемам из стиральной машины могут понадобиться специфические компоненты. О них обязательно будет упомянуто отдельно. В большинстве бетономешалок для раствора, который есть в продаже и которые собираются самостоятельно используется миксерно-гравитационный тип перемешивания. Он подразумевает наличие лопастей в емкости бетономешалки, которые способствуют лучшему проникновению различных компонентов при опрокидывании.

Бетономешалка своими руками из стиральной машины

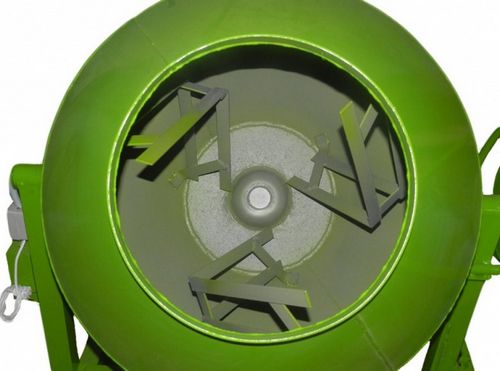

В более дорогих промышленных вариантах бетономешалок задействуются вибрационные волны. Этот вид бетономешалок для раствора считается наиболее эффективным, т. к. раствор получается упругим и однородным. Но не все производители используют его из-за высокой энергозатратности. Самыми простыми и дешевыми в изготовлении считаются гравитационные бетономешалки для раствора. Они часто представляют собой цилиндр, который вращается вертикальной вокруг своей оси. Раствор смешивается под собственным весом без помощи каких-либо дополнительных приспособлений. Пример работы такой бетономешалки можно посмотреть в видео.

Варианты сборки

Не всегда удается найти подходящий двигатель или редуктор для изготовления приводной бетономешалки из стиральной машины. Может быть, она не требуется в силу небольших объемов производства или отсутствия электричества на строительной площадке. Именно для таких ситуаций можно собрат небольшую бетономешалку для приготовления смеси, которую смогут раскручивать один или два человека. При наличии хорошего двигателя от стиральной машины можно изготовить бетономешалку для раствора с расположением барабана:

  • вертикально;
  • горизонтально.

Вертикальный вариант бетономешалки для раствора подразумевает устойчивое зафиксированное положение барабана. Вращаются в такой бетономешалке для приготовления раствора только лопасти, которые находятся внутри. Такой тип приготовления раствора называется принудительным. В горизонтальном способе расположения барабана бетономешалки есть свои преимущества. Он вращается и имеет наклонную конструкцию, поэтому выгрузка раствора происходит в несколько касаний. Также в зависимости от выбора угла наклона при приготовлении раствора можно увеличить или уменьшить общий объем.

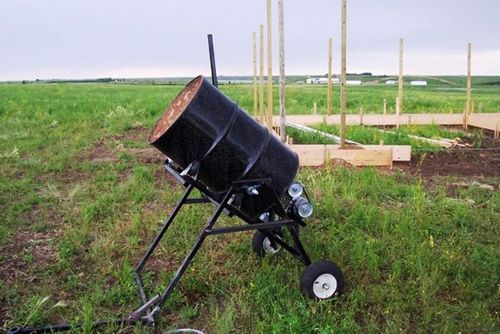

Ручная бетономешалка из стиральной машинки

Во время вращения барабана бетономешалки при приготовлении смеси важной задачей является добиться устойчивости. Диссонанс могут вносить сами составляющие раствора, которые постоянно смещают центр тяжести при перекидывании. Именно поэтому необходимо позаботиться о качественном основании или каркасе для бетономешалки из стиральной машины. Самой устойчивой геометрической фигурой является треугольник. Именно он может выдерживать значительные нагрузки и сохранять свое положение неизменным. Несколько треугольников будут положены в основание бетоносмесителя для раствора.

Преимуществом бетономешалки для раствора, которая собирается самостоятельно из стиральной машины является индивидуальный подбор высоты. Вы можете создать проект бетономешалки, который будет лучше всего подходить под ваш рост и не придется сильно перенапрягаться. Поэтому стоит взять рулетку и примерно прикинуть, на какой высоте примерно должна находиться нижняя точка бочки от стиральной машины. Для среднестатистического человека с ростом в 180 см этот показатель будет находиться в пределах от 50 до 80 см. Именно такой и должны быть боковые стороны треугольника. Отрезается четыре одинаковых заготовки. Основание треугольника для устойчивости должно быть 60 см. Таких отрезка понадобится 2. Из подготовленного уголка или трубы с помощью сварочного аппарата собираются два треугольника.

Бетономешалка своими руками из стиральной машины

Теперь их необходимо закрепить между собой, чтобы получилась монолитная конструкция. Расстояние между ними будет зависеть от того, какой диаметр барабана стиральной машинки. Если он составляет 60 см, тогда с каждой стороны потребуется сделать зазор 5 см. То есть треугольники необходимо разместить на удаленности в 70 см друг от друга. Попарно к нижним углам привариваются два отрезка по 70 см. Ниже верхнего угла на 10 см делается две небольших перемычки в каждом треугольнике. К ним привариваются два патрубка. В них устанавливается ось, которая будет служить для опрокидывания бака стиральной машинки. Дополнительно изготавливается прямоугольник со сторонами 68×60 см. Он закрепляется на ось.

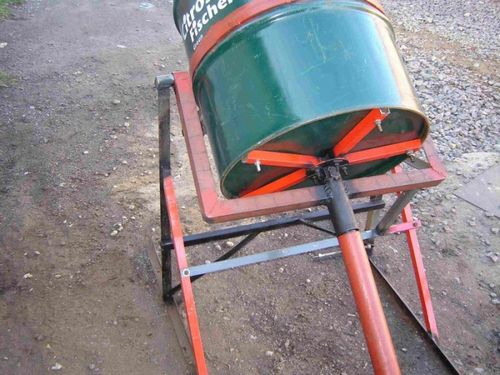

В свободном положении прямоугольник располагается под наклоном. К его верхней части приваривается два колесика от тачки для перевозки ящиков. Они будут удерживать бочку стиральной машины спереди. В его нижней части размещается еще один треугольник. Он будет выполнять роль опоры, а в верхней его точке будет закрепляться ось для бака бетономешалки, на которой он будет вращаться. Для этого на вершину приваривается патрубок, в него вставляются два подшипника. В подшипники закрепляется ось, которая подсоединяется к баку.

Бетономешалка своими руками из стиральной машины

Узел примыкания бака стиральной машины реализован таким образом. Отрезок арматуры, который вставляется в подшипники приваривается к кругу из листового материала. Получается образный металлический зонтик. В круглой детали по периметру сверлятся отверстия под болты через каждые 15 мм. Через эти отверстия и осуществляется крепление к баку стиральной машины. Чтобы через щели не вытекала вода, потребуется изготовить резиновые прокладки. После того как все собрано, с другой стороны подшипников к оси приваривается рукоятка. Также на нее навариваются фиксаторы, которые не дадут сместиться оси. Пример такой конструкции можно увидеть на фото.

Бетономешалка своими руками из стиральной машины

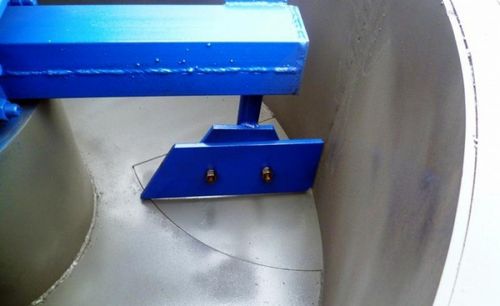

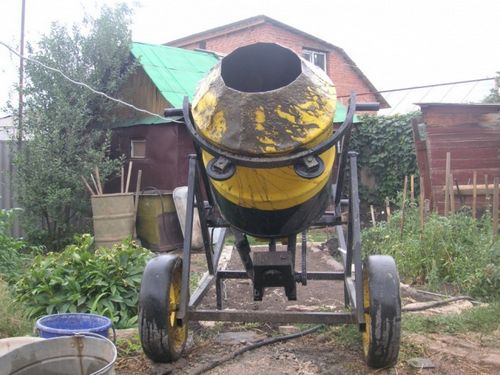

К двум углам снизу закрепляются колеса, которые облегчат транспортировку бетономешалки для раствора по рабочей площадке. Дополнительно стоит смонтировать щеколду, которая будет удерживать бак стиральной машины в вертикальном положении. Внутри бочки для бетономешалки закрепляются лопасти, которые будут способствовать качественному перемешиванию раствора. Придется немного напрягать руки при вращении рукоятки и барабана бетономешалки, но, если все хорошо сбалансировано, тогда особых проблем не возникнет, а результат порадует.

Бетономешалка своими руками из стиральной машины

Горизонтальная бетономешалка

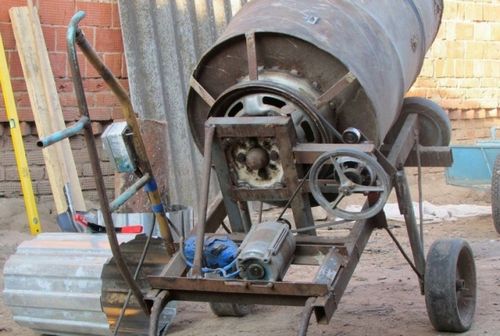

Бетономешалка для раствора с горизонтальным расположением имеет много общего с ручным вариантом. Каркас для нее изготавливается таким же образом. Единственным отличием такой бетономешалки для раствора будет наличие электрического узла с двигателем. Чтобы реализовать его, можно использовать несколько возможных способов. Один из них заключается в использовании шестерни бендекса, маховика и двух шкивов различного размера. Последние можно использовать те, что были в стиральной машине.

Бетономешалка своими руками из стиральной машины

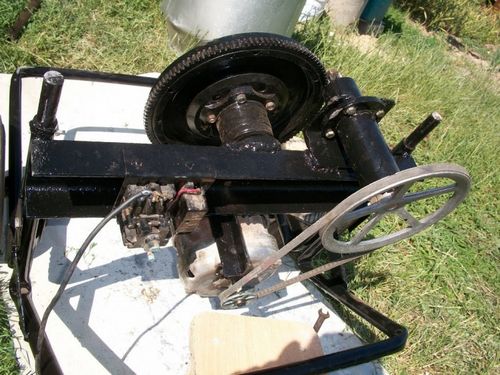

Вместо металлического зонтика, который использовался для предыдущего варианта бетономешалки, необходимо металлический стержень закрепить к большой шестерне от маховика. Маленькая шестерня от бендекса закрепляется на металлический шток. На небольшом расстоянии от маховика на планку, на которой закреплена бочка от стиральной машины, приваривается патрубок, в который вставляются подшипники. В подшипник вставляется шток с малой шестеренкой. С другой стороны он должен выступать достаточно, чтобы на него можно было смонтировать шкив с большим диаметром от стиральной машины. Мотор от стиральной машины фиксируется в таком положении, чтобы ремень, который будет находиться на малом шкиве и большом шкиве передвигался без перекосов.

Бетономешалка своими руками из стиральной машины

Ремень устанавливается на свое место. Производится подключение электрической части бетономешалки для раствора. Для запуска бетономешалки можно использовать выключатель-пускатель или применить таймер, который был в стиральной машине, если он в рабочем состоянии. При таком способе сборки получится примерно 100 оборотов барабана в минуту, чего вполне достаточно. Верхнюю часть барабана от стиральной машины можно немного сузить, чтобы раствор из него не высыпался в процессе вращения. Для этого можно наварить небольшую горловину или сделать треугольные прорези, согнуть получившиеся лепестки и проварить швы.

Обратите внимание! Вместо шестеренок, узел передачи движения от двигателя в бетономешалке для раствора можно собрать только на шкивах. Если их подобрать разные нескольких размеров, тогда можно будет регулировать скорость путем смещения ремня, как это реализовано в токарном станке. В этом случае вместо шестеренок закрепляется два шкива. К баку от стиральной машинки крепится большой шкив, а на место бендекса – малый шкив. Дополнительно устанавливается еще один ремень и конструкция готова к работе. Такой вариант более безопасен, т. к. не может произойти закусывания шестерен.

Бетономешалка своими руками из стиральной машины

Вертикальная бетономешалка

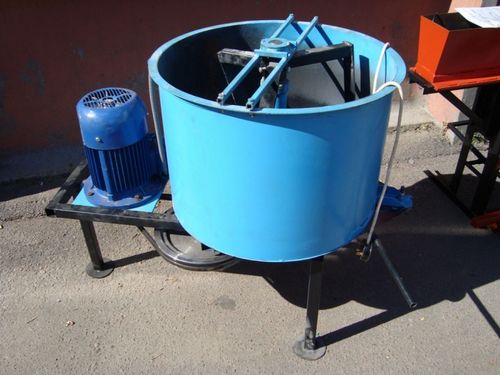

Вертикальная бетономешалка для раствора является довольно интересной конструкцией. Она пригодится при необходимости замешивать жидкие растворы и смеси, которые чаще используются для шпаклевки и штукатурки. Изготовление такой бетономешалки в некоторых моментах проще, но есть и свои нюансы. Каркас бетономешалки изготавливается прямоугольным. В такой бетономешалке нет необходимости в наклонной конструкции, т. к. выборка раствора будет происходить снизу. Рядом с отверстием под активатор делается еще одно полукруглое, которое будет закрываться заслонкой. Как оно выглядит можно посмотреть на фото ниже.

Бетономешалка своими руками из стиральной машины

Снаружи барабана бетономешалки закрепляется рукоятка, которая позволит отодвигать затвор. Раствор легко будет высыпаться в какую-либо емкость, например, в ведро. Делать верхнее отверстие бетономешалки уже нет необходимости, т. к. ничего не будет высыпаться. Изготовление каркаса для бетономешалки выполняется очень просто. Необходимо из металлической трубы, уголка или квадрата при помощи сварочного аппарата выполнить прямоугольник. Его ширина должна быть такой, чтобы на него без проблем мог встать барабан и не провалиться. Дополнительно под барабан делается две поперечины из того же материала. К каждому углу прямоугольника привариваются ножки для устойчивости. Чтобы конструкция была более надежной, стороны прямоугольника с меньшим размером можно вынести дальше, чтобы ножки стояли шире.

Бетономешалка своими руками из стиральной машины

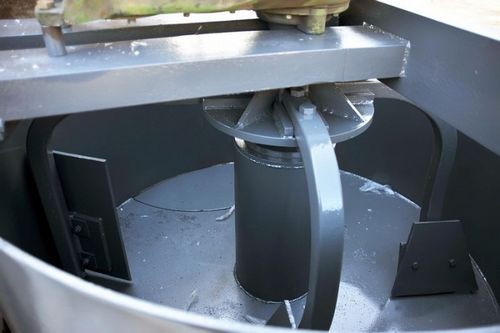

Отверстие бака от стиральной машины, которое использовалось для установки активатора заваривается. Остается небольшое отверстие под длинный вал. Последний можно изготовить из прочной арматуры с диаметром или из трубы. Снизу под отверстие бака бетономешалки устанавливается подшипник и закрепляется к его стенкам. В подшипник вставляется вал. Чтобы в пространство между шариками не попадал раствор из бака, они плотно закрываются резиновыми накладками. Вал монтируется на свое место. Снизу к нему приваривается большая шестерня от маховика или шкив с большим диаметром.

Монтаж двигателя бетономешалки производится таким же образом, как и в предыдущем варианте, но шкивом вниз. Если мощность мотора достаточна, то нет необходимости в промежуточных узлах и можно ремнем соединить шкив на баке и двигателе. В случае применения шестерен понадобится использование промежуточного узла, который обеспечит передачу вращения со шкива на шестеренку от бендекса. Внутри бака на вал монтируются лопатки по примеру, как это изображено на фото.

Бетономешалка своими руками из стиральной машины

Заключение

Используя приведенную схему, можно реализовать собственный проект по изготовлению бетономешалки из подручных средств. Необязательно использовать двигатель и бак от стиральной машины. Мотор подойдет от мощного насоса или какого-либо станка. А в качестве бака можно применить металлическую или пластиковую бочку. Если вам нужен универсальный вариант, тогда собирайте конструкцию с вращающимся баком. Для бетономешалки с принудительным перемешиванием для бетонных растворов понадобится очень мощный двигатель и продуманное расположение лопаток внутри бака.
