Буквенные обозначения в электротехнике — расшифровка элементов электрической цепи.
Разгадайте тайны электротехники с нашей расшифровкой буквенных обозначений в электротехнике. Освойте язык электрических цепей и легко интерпретируйте элементы благодаря нашему понятному руководству. Не дайте запутанным обозначениям в электротехнике стать барьером – обретите уверенность в понимании с помощью нашей информации о буквенных обозначениях в электротехнике.
| Первая буква кода | Наименование группы элементов | Примеры наименований элементов | Двухбуквенный код |
| A | Устройства | Усилитель, прибор | |
| B | Преобразователи неэлектрических величин в электрические | Телефон | BF |
| Тепловой датчик | BK | ||
| Датчик давления | BP | ||
| C | Конденсаторы | ||
| D | Схемы интегральные, микросборки | Схема памяти | DC |
| Логические элементы | DD | ||
| Схема задержки | DT | ||
| E | Элементы разные | Нагревательный элемент | EK |
| Лампа осветительная | EL | ||
| F | Разрядники, предохранители, защитные устройства | Предохранитель плавкий | FU |
| Разрядник | FV | ||
| G | Генераторы источники питания | Аккумуляторная батарея | GB |
| H | Устройства индикации и сигнализации | Звуковой прибор | HA |
| Световой прибор | HL | ||
| K | Реле, контакторы, пускатели | Реле тока | KA |
| Реле управления | KC | ||
| Реле электротепловое | KK | ||
| Контактор (магнитный пускатель) | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
| L | Катушки индуктивности, дроссели | Дроссель люминесцентной лампы | LL |
| M | Двигатели | ||
| P | Приборы, измерительное оборудование | Амперметр | PA |
| Счетчик активной энергии | PI | ||
| Счетчик реактивной энергии | PK | ||
| Часы (секундомер) | PT | ||
| Вольтметр | PV | ||
| Ваттметр | PW | ||
| Q | Выключатели, разъединители в силовых цепях | Выключатель автоматический | QF |
| Короткозамыкатель | QK | ||
| Разъединитель | QS | ||
| R | Резисторы | Терморезистор | RK |
| Измерительный шунт | RS |
Окончание табл. 2.1
| S | Устройства коммутационные в цепях управления, сигнализации, измерения | Переключатель (ключ управления) | SA |
| Выключатель кнопочный | SB | ||
| Выключатель автоматический | SF | ||
| Переключатель температуры | SK | ||
| Переключатель уровня | SL | ||
| Переключатель давления | SP | ||
| Переключатель положения (“путевой”) | SQ | ||
| T | Трансформаторы, автотрансформаторы | Силовой трансформатор | T |
| Трансформатор тока | TA | ||
| Трансформатор напряжения | TV | ||
| U | Устройства связи, преобразователи электрических величин в электрические | Выпрямитель | UZ |
| V | Приборы электровакуумные, полупроводниковые | Диод | VD |
| Электровакуумный прибор | VL | ||
| Тиристор | VS | ||
| Транзистор | VT | ||
| W | Линии и элементы сверхвысоких частот, антенны | ||
| X | Соединения контактные | Скользящий контакт | XA |
| Штырь (‘‘вилка’’) | XP | ||
| Гнездо (‘‘розетка’’) | XS | ||
| Соединение разборное (клеммник) | XT | ||
| Y | Устройства механические с электромагнитным приводом | Электромагнит | YA |
| Z | Устройства оконечные, фильтры, ограничители | Фильтр кварцевый | ZQ |
Текстовая информация в схемах
На схемах рекомендуется помещать следующие текстовые данные:
1. Наименование или характеристики электрических сигналов.
2. Обозначение электрических цепей (маркировка).
3. Технические характеристики электрических аппаратов и других устройств в виде текста, таблиц, диаграмм. Текст выполняется по ГОСТ 2.701‑84, должен быть кратким, точным без сокращений (кроме общепринятых) по возможности справа и сверху от электрического аппарата, рядом с линиями, в конце или в разрыве, на свободном поле, по возможности горизонтально. Таблицы должны иметь наименование, раскрывающее содержание, располагаться на свободном поле. Все надписи выполняются чертежным шрифтом по ГОСТ 2.304-81. Допускаются шрифты различных размеров.
2.1.2.Условные графические обозначения
Устройства коммутационные и контактные соединения
Условные графические обозначения (УГО) на устройства коммутационные и контактные соединения регламентируются ГОСТ 2.755-87, который вводит квалифицирующие символы, поясняющие принцип работы коммутационных устройств. Квалифицирующие символы разделены по выполняемым функциям:

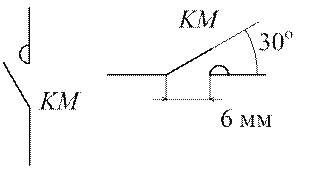

1) – контактор.
Контактор – то электрический аппарат, предназначенный для дистанционной коммутации силовых электрических цепей низкого напряжения:
2) – выключатель.
Выключатель – коммутационный электрический аппарат, имеющий два коммутационных положения и предназначенный для включения, отключения электрического тока нагрузки:
3) – разъединитель.
Разъединитель – коммутационный аппарат, предназначенный для коммутации участков электрической цепи высокого напряжения (выше 1000В) при отсутствии тока или при силе тока значительно меньше номинальной. Для обеспечения безопасности персонала разъединитель имеет в отключенном положении изоляционный промежуток (видимый разрыв). В цепях низкого напряжения такую функцию выполняет рубильник:
Рубильник – коммутационный аппарат, предназначенный для ручного включения, отключения в электрических цепях низкого напряжения. В отключенном состоянии обеспечивает видимый разрыв.
4) – выключатель-разъединитель — коммутационный аппарат, имеющий два коммутационных положения и предназначенный для включения, отключения электрического тока нагрузки и обладающий функцией видимого разрыва:
5) – автоматическое срабатывание, т.е. данный коммутационный аппарат срабатывает автоматически при превышении какого-либо параметра сверх заданного.
Размер квадрата: 1,5 × 1,5 [мм]:
6) – путевой или концевой выключатель, т.е. происходит срабатывание данного коммутационного аппарата при достижении объектом какого-то пространственного положения:
7) – самовозврат, т.е. контакт возвращается в исходное положение после того, как воздействие на него заканчивается:
8) – отсутствие самовозврата:
9) – дугогашение:
Как определить где фаза и ноль?
Фаза и ноль в электрической сети обычно определяются относительно заземления или земли. В общем случае, ноль — это проводник, который подключен к земле, а фаза — это проводник, который не связан с землей и используется для передачи электрической энергии.
Существует несколько способов определения фазы и нуля:
-
Используйте мультиметр для проверки напряжения между проводниками и заземлением. Если напряжение равно нулю, это означает, что проводник, к которому подключен мультиметр, является нулем. Если напряжение больше нуля, то проводник, к которому подключен мультиметр, является фазой.
-
Используйте пробник для проверки проводников. Пробник подключается к заземлению, а затем касается каждого проводника. Если пробник загорается или издает звук, значит, это фаза, а если нет, то это ноль.
-
Обратитесь к электрической схеме или документации. На схеме обычно указаны фазы и нули, а также их цветовые обозначения.
-
Обратитесь к электрикам или специалистам в области электротехники, если вы не уверены в своих знаниях или опыте. Это особенно важно, если вы работаете с высоким напряжением.
