Один из ключевых недостатков воздушного отопления через конвекционные печи — это зависимость эффективности обогрева от конфигурации помещения. Наличие перегородок и других препятствий, которые мешают потокам конвекции, ухудшает равномерность прогрева. Чтобы пронастроить отопление для комнат на другом этаже, необходимо подключать воздуховоды, что требует затрат и не всегда удобно.

Содержание:

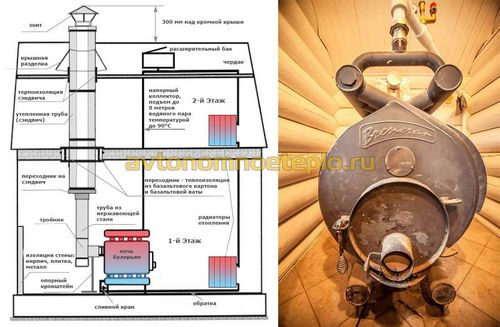

Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

Печь Булерьян с водяным контуром – это оптимальное решение для отопления жилого дома в несколько этажей, имеющего несколько комнат. Агрегат подключается к уже существующей системе отопления. Тепло начинает поступать в комнаты практически сразу после растопки.

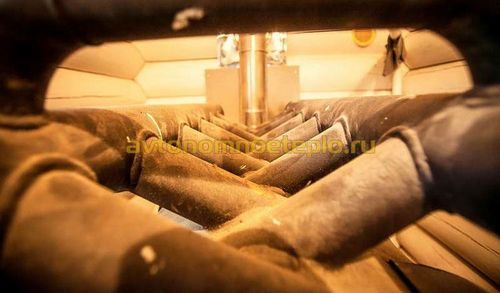

Принцип работы печи Бренеран Акватэн

Котлы отопления Булерьян (Бренеран) с водяным контуром, по своему устройству, мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкции предусмотрены трубы, окружающие топочную камеру. Используется принцип газогенерации или пиролиза. Главным отличием является то, что по трубам, вместо воздуха, циркулирует жидкий теплоноситель.

Котлы длительного горения Бренеран с водяным контуром работают следующим образом:

  1. На конвекционные трубы сверху и снизу монтируют специальный коллектор.
  2. На нижнем коллекторе присутствует отвод для обратки, на верхнем, для подачи теплоносителя.
  3. Во время топки, теплоноситель нагревается, что создает давление в системе отопления, позволяющее обеспечить естественную циркуляцию, а также подъем жидкости на высоту 8 м. Теплоноситель по трубам поступает к обогревательным приборам, расположенным в комнатах.
  4. После остывания, теплоноситель по обратке возвращается обратно к котлу к трубам, подключенным к нижнему напорному коллектору.

Одновременно с этим, водяные котлы Булерьян используют принцип газогенерации или пиролиза, позволяющий использовать продуцируемый в процессе сжигания твердого топлива газ. В конструкции присутствует две топочных камеры. В одной происходит сжигание дров, во второй дожигание газов.

После разогрева топочной камеры до необходимой температуры, котел переводят в режим газогенерации. При газогенерации топливо не горит, а буквально тлеет, чем увеличивает автономную работу от одной закладки, при этом сохраняя коэффициент теплоотдачи на уровне обычного сжигания дров.

Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

Канадские печи «буржуйки» длительного горения Бренеран, разрабатывались для работы на дровах. Допускается использование торфяных и древесных брикетов, а также отходов древесины, но при этом показатели энергоэффективности и теплоотдачи несколько падают.

Типы печек Аква Бренеран

Завод изготовитель котлов Акватэн Бренеран, ЗАО «Лаотерм», разработал и выпустил несколько базовых модификаций газогенераторных печей с водяным контуром. Преимуществом моделей является высокий КПД, наличие электрического ТЭНа, позволяющего продолжить обогрев помещения после того, как перегорит все твердое топливо.

При необходимости печка доукомплектовывается бойлером косвенного нагрева, обеспечивающего нужным количеством горячей воды.

Модельный ряд твердотопливных газогенераторных печей российского производства Бренеран Акватэн представлен следующими модификациями:

  • АОТВ 19 – одна из самых производительных моделей линейки. Подходит для обогрева промышленных и бытовых помещений. В конструкции предусмотрена система антизамерзания. Бренеран Акватэн АОТВ 19 обладает мощной способностью отапливать здания с общим объемом до 1000 м³. КПД составляет 70%, а одной закладки дров достаточно для автономной работы в течение 6-10 часов. Вес конструкции, при пустой топочной камере составляет 350 кг, что требует предварительного изготовления фундамента, под установку печи.
  • Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

    АОТВ 16 – модель, производительностью существенно уступающая предыдущей серии. Котел на дровах Булерьян с водяным контуром АОТВ 16 способен отопить помещение с общим объемом 600 м³. Масса конструкции с пустой топочной камерой не более 320 кг. Модель оптимально подходит для промышленных или складских помещений, выставочных залов, коттеджных и загородных домов.

  • АОТВ 14 – модификация, оптимально подходящая для обогрева жилых помещений. Технические характеристики Бренеран Акватэн АОТВ 14 следующие: вес 250 кг, производительность, рассчитанная для обогрева 400 м³, длина и ширина не превышает метра. При необходимости можно облицевать печь кирпичной кладкой или закрыть защитным кожухом.
  • АОТВ 11 – облегченный вариант газогенераторной печи. Масса конструкции всего 150 кг, допускает установку без специального изготовления бетонного основания. В комплекте предлагаются ножки, обеспечивающие устойчивость печи. Максимальный отапливаемый объем помещения не более 200 м³.
  • АОТВ 06 – модель, в серии теплогенераторов Бренеран с наименьшей мощностью. Производительности достаточно всего для 100 м³, практически для одного помещения с 30-40 м². Вес оборудования всего 86 кг, что существенно облегчает установку и монтаж печи Аква Бренеран АОТВ 06.

При выборе дровяной отопительной печи длительного горения с водяным контуром Бренеран Акватэн, обращают внимание на ее производительность. В технической документации указывается объем теплоносителя и фактическая отапливаемая площадь.

Сколько стоит Бренеран Акватэн

Стоимость печки Бренеран Акватэн несколько выше, чем у моделей, не имеющих водяной «рубашки» и зависит от типа модели и ее мощности.

  • АОТВ 06 – обойдется в 16 200 руб.
  • АОТВ 11 – за данную модель придется выложить 23 800 руб.
  • АОТВ 14 – стоимость составит 27 400 руб.
  • АОТВ 16 и 19 – за полупромышленные модели придется выложить 45 и 55 тыс. руб. соответственно.

Полная стоимость на пиролизные котлы на твердом топливе длительного горения Бренеран Акватэн рассчитывается, в зависимости от необходимой дополнительной комплектации. Дополнительно принимают в расчет оплату монтажных работ, подключения к системе отопления и т.д.

Преимущества водяного отопления от Бренерана

У газогенераторных печей Бренеран существует несколько весомых преимуществ перед аналогами, использующими принцип воздушного обогрева.

  • Нагрев комнат осуществляется при помощи стандартных радиаторов отопления, а не посредством циркуляции воздуха. Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, причем, необходимости в дополнительном оснащении в виде воздуховодов нет.
  • Допускается установка в доме без подвала. При правильном монтаже и регулярном обслуживании печи, вероятность попадания дыма в помещение отсутствует.
  • Печка Бренеран Акватэн сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для топочной камеры. При изготовлении используются жаропрочные сплавы, что существенно увеличивает сроки эксплуатации устройства.
  • Возможность подключения к системе отопления практически любого типа. Главное, правильно подобрать и рассчитать производительность печи. Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной и принудительной циркуляцией.
  • Простой монтаж. Имеет смысл ставить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Акватэн обеспечивает максимальное удобство эксплуатации. При необходимости, может работать в режиме антизамерзания. Электрический ТЭН нагреет теплоноситель до необходимой температуры.

Недостатки водяных котлов Бренеран

Недостатки у котлов Бренеран Акватэн конечно есть, но так как они незначительны и уступают перед преимуществами, о них практически ничего не сообщается ни на строительных форумах, ни на других сайтах. Но судя по нескольким комментариям, которые удалось найти, проблемы печи следующие:

  • Использовать без воды модель Бренеран Акватэн не получится. Конструкция предусмотрена исключительно для жидкостного охлаждения.
  • Акватэн присущи недостатки всех газогенераторных моделей. На характеристики и производительность влияет качество топлива, ошибки при монтаже дымоходной трубы.

Если установка выполнена в согласии со всеми рекомендациями производителя, эксплуатация печки будет практически беспроблемной.

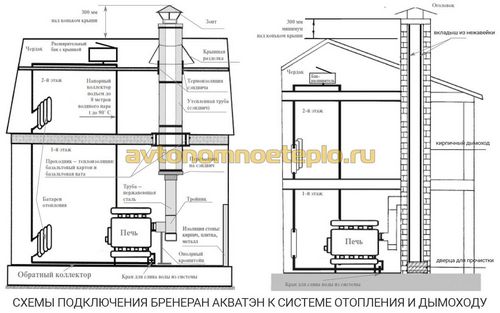

Особенности и способы установки Бренеран Акватэн

Как уже отмечалось, конструкция печки позволяет использовать любые варианты подключения водяного отопления. Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ, учитываются нормы ППБ, касающиеся установки печи и подключения системы дымоотведения, особенности закрытых и открытых систем. На производительность и теплоотдачу влияет тип трубы обвязки котла и используемый теплоноситель.

Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

Требования к пожарной безопасности

Производитель ЗАО Лаотерм получило сертификат пожарной безопасности на печь с водяным контуром Аква Бренеран. Это указывает, что котел защищен от случайного возгорания, а при правильной эксплуатации, вероятность возникновения пожара сведена к минимуму.

Установка в жилом помещении проводится с учетом существующих правил ППБ, предъявляемых к тт котлам:

  1. Печь монтируют на твердом негорючем основании. Для моделей АОТВ 14, 16 и 19, обязательно изготовление бетонного основания.
  2. Со стороны топки пол покрывают листом стали, как минимум 1,25 м в длину.
  3. Расстояние до оштукатуренных стен не менее 1 м., с дополнительной изоляцией 0,8 м.
  4. Габариты помещения для установки печи не менее 12 м².
  5. В котельной обязательно наличие вентканала и хорошей естественной вентиляции воздуха.
  6. Автоматы на отключение ТЭНа и циркуляционного оборудования устанавливают в смежных комнатах.

Наличие группы безопасности для твердотопливного пиролизного котла Бренеран Акватэн, (включающей предохранительный, воздушный клапан, манометр, расширительный мембранный бак), является обязательной. Ввод в эксплуатацию, при отсутствии предохранительной арматуры, запрещается.

Установка системы дымоудаления

Правила установки дымохода подробно описаны в СНиП 41-01-2003. Согласно нормам, высота и диаметр вычисляется в зависимости от производительности печи. Во время установки дымовой трубы тесно придерживаются рекомендаций производителя:

  • Расстояния до конструкционных узлов, балок и стропил рассчитывается в зависимости от материала дымохода. Для кирпичного и керамического дымохода с утеплением, противопожарный зазор не менее 13 см, без изоляции 25 см.
  • Дымоход по высоте должен быть от 5 до 9 м, в зависимости от модели печи.
  • На оголовок дымохода устанавливают дефлектор, для улучшения характеристик тяги.
Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

Подробная информация относительно выбора трубы и норм ППБ, находится в этой статье.

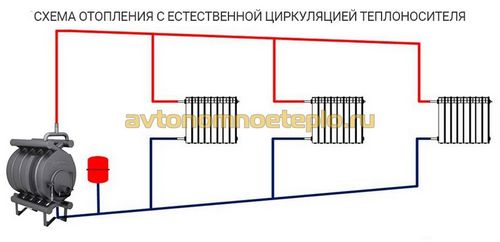

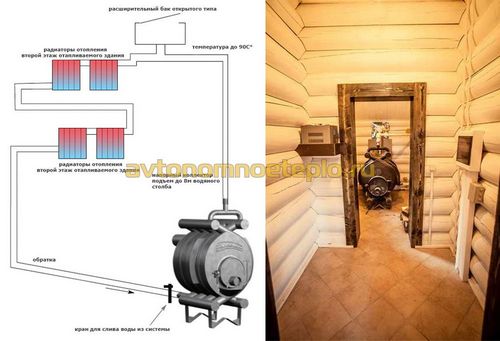

Подключение к системе с естественной циркуляцией

Система отопления с естественной циркуляцией теплоносителя является самой популярной, благодаря простоте монтажа и отсутствию большого количества дополнительных узлов. Существует несколько правил, связанных с установкой:

  • Печь располагают как минимум на 0,5 м ниже радиаторов.
  • Трубы располагают под углом – уклон делают в сторону циркуляции теплоносителя.
  • Открытый расширительный бак монтируют в высшей точке системы отопления. Емкость бачка выбирают в зависимости от общего объема теплоносителя, в пропорции 10%. Правильная установка расширительного бака открытого типа проводится на обратной линии системы отопления. Если емкость устанавливается на неотапливаемом чердаке, обязательно проводят теплоизоляцию устройства.
  • На подаче теплоносителя монтируют группу безопасности.
Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

К разводке труб системы отопления с естественной циркуляцией предъявляются строгие требования, относительно соблюдения углов наклона.

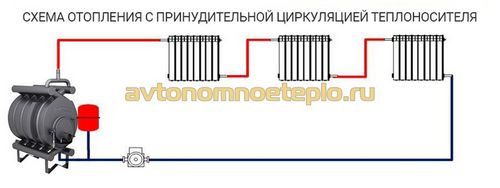

Подсоединение к системе с принудительной циркуляцией

Главным отличием от предыдущего варианта является то, что для системы отопления закрытого типа нужен циркуляционный насос. Принудительная циркуляция теплоносителя имеет множество преимуществ, заключающихся в лучшей теплоотдаче, эффективности и скорости обогрева. Единственным недостатком является зависимость от электроэнергии.

Монтаж системы отопления с принудительной циркуляцией осуществляется в согласии со следующими рекомендациями:

  • Циркуляционный насос устанавливается на обратной подаче теплоносителя, между расширительным баком и котлом. Рекомендовано установить термодатчик, для регулировки работы котла, в зависимости от интенсивности нагрева и давления созданного в закрытой системе.
  • Подключение выполняется с расширительным бачком закрытого типа. В систему отопления не попадает воздух, что положительно сказывается на продолжительности эксплуатации труб, радиаторов и самого котла.
  • Для бесперебойной работы насоса потребуется установить ИБП с встроенным стабилизатором напряжения.
Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

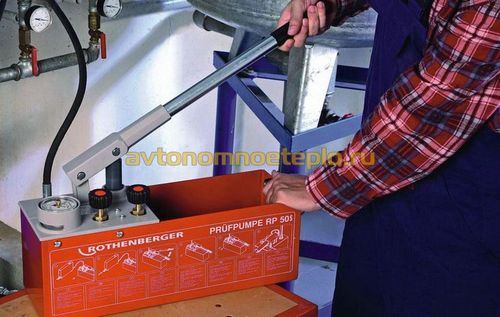

Максимальное давление в замкнутой системе отопления не выше 7 атм. Большие показатели приводят к разрыву водяных контуров, расположенных на печи. Для предотвращения поломки, обязательно устанавливают группу безопасности.

Какими трубами лучше делать обвязку

Обвязка котла трубами влияет на дальнейшую эксплуатацию, производительность и другие характеристики системы отопления. К выбору материала следует подойти осознанно. Ниже приводятся три наиболее популярных варианта:

  • Обвязка отопительной системы стальными трубами – в качестве преимуществ можно выделить устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость в проведении сварочных работ.Монтаж лучше делать перед ремонтом помещений, чтобы не испортить финишную отделку. Еще одним недостатком можно считать, что диаметр трубы водяного контура, будет значительно больше, чем у полипропилена или металлопластика, соответственно, для обогрева потребуется печь большей мощности.
  • Трубы отопления из полипропилена – материал имеет множество плюсов: небольшой вес, длительный срок эксплуатации, устойчивость к нагреванию, привлекательный внешний вид, гладкая внутренняя поверхность.Прокладку труб отопления по дому можно выполнить самостоятельно. Для этого потребуется паяльник и несколько строительных инструментов.
  • Металлопластиковые трубы – еще один вариант материала, предназначенного для системы отопления.Плюсом металлопластика является: быстрый монтаж, не подверженность коррозии, высокая температурная устойчивость, пластичность. Недостатками является подверженность трубы к «заламыванию».Металлопластиковые трубы используются для монтажа систем отопления с принудительной циркуляцией теплоносителя. Разрешена эксплуатация в промышленных условиях.

Сделать отопление можно с помощью медных, нержавеющих и других труб. Но, как показывает практика, перечисленные выше варианты, пользуются наибольшей популярностью.

Какой теплоноситель лучше заливать в Бренеран и систему

В качестве теплоносителя используют обычную и дистиллированную воду, антифриз. Каждый вариант имеет свои преимущества и недостатки:

  • Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

    Вода – главным минусом является способность жидкости замерзать уже при температуре -1°С. Следовательно, дистиллированная и обычная вода используется, только если планируется отапливать дом в течение всего сезона. Категорически запрещается заливать воду, насыщенную металлами. Для длительной работы печи рекомендуется установить водоподготовку и систему фильтрации.

  • В систему можно залить незамерзающую жидкость или антифриз. Система отопления не размерзнется даже при падении температуры в помещении ниже 15-20°С. Но использование антифриза имеет свои минусы. Любое негерметичное соединение обязательно даст течь. Общий объем теплоносителя в системе отопления часто достигает более 150 л. Покупка антифриза требует серьезных денежных вложений.

Самостоятельно рассчитать объём теплоносителя достаточно легко – для расчетов потребуется знать мощность печи, количество и объем радиаторов.

Советы и правила эксплуатации котла Бренеран Акватэн

Отзывы владельцев печей Бренеран Акватэн показывают, что время от времени возникают вопросы, связанные с эксплуатацией устройств и касающиеся следующего:

  1. Какие меры помогут предотвратить размерзания контура?
  2. Можно ли увеличить КПД и теплоотдачу котла, если он плохо греет?
  3. Как правильно топить Акватэн?
  4. Допускается ли устанавливать печь на улице?

Правильное подключение к батареям, соблюдение правил эксплуатации, увеличивают теплоотдачу системы и сроки эксплуатации.

Как не допустить разморозки контура

Для предотвращения замерзания теплоносителя в системе, предусмотрен электрический ТЭН, мощностью в 1 кВт. После подключения печи к электросети, установленный датчик подаст сигнал на включение нагревателя, при падении температуры до минимально допустимых значений.

Конечно, лучшей защитой от размерзания является полный слив теплоносителя из системы отопления. После удаления жидкости, печь и трубы выдержат падение температуры свыше -50°С. ТЭН является дополнительной страховкой.

Почему плохо греет водяной Бренеран

Обычно, Бренеран хорошо справляется с обогревом жилых и промышленных помещений. Если наблюдаются проблемы с обогревом, причин может быть несколько:

  • Ошибки монтажа – если печь дымит, не переходит в режим газогенерации, причина кроется в недостаточной высоте дымохода.
  • Высота установки водяного отопительного котла Булерьян 40-50 см от уровня пола. Несоблюдение этого параметра приводит к недостаточному объему, поступающего в топочную камеру кислорода и соответственно снижению производительности печи.
  • Неправильные расчеты – реальная мощность Бренерана на 10-15% ниже, чем указывается в технической документации. Эту разницу необходимо учитывать во время подсчетов.
  • Количество подключаемых радиаторов в системах с естественной циркуляцией теплоносителя, прямо влияет на интенсивность их теплоотдачи. Чем дальше от печи находится батарея, тем меньше она прогревается. Последние радиаторы, особенно при нарушении уклонов, будут практически холодными.

Перед началом эксплуатации потребуется правильно отрегулировать Бренеран Акватэн, установить параметры и температуру нагрева теплоносителя. Все настройки следует выполнять, следуя руководству, приведенному в технической документации.

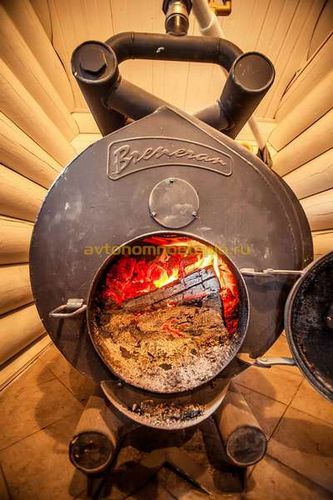

Как правильно топить Акватэн Бренеран

Булерьян (Бренеран) с водяным контуром – устройство, схемы подключения и монтажа

Поначалу, кажется, что самостоятельно топить Бренеран достаточно сложно, но при определенной практике, обогревать помещение будет все проще. Принцип растопки следующий:

  • Регулятор мощности и газификатор устанавливается в максимально открытое положение.
  • При помощи щепы и бумаги разжигается огонь.
  • После того как огонь разгорелся, топочную камеру заполняют на 80-90%.
  • Топка продолжается, пока температурный датчик не покажет нагрев до 180-200°С, приблизительно 20 минут.
  • Регулятор – газификатор закрывают как минимум на 45°.

Для растопки лучше использовать не расколотые полена. Длина дров должна соответствовать топочной камере, чтобы дверка плотно прикрывалась без усилий. Удалять золу не нужно, она необходима для нормальной газификации топлива.

Можно ли устанавливать Бренеран Акватэн на улице

Внутреннее строение печи включает водяную «рубашку» окружающую топочную камеру. Это несколько ограничивает возможности эксплуатации агрегата на улице. Крайне важно не допустить замерзания теплоносителя. Исходя из этого, устанавливать печь с водяным контуром на улице, не лучшая идея, хотя теоретически это возможно, при условии постоянного горения дров.

Бренеран Акватэн, как и любое другое пиролизное оборудование, чувствительно к качеству топлива, ошибкам, допущенным во время монтажа и в процессе эксплуатации. Но в целом, печь имеет хорошие теплотехнические характеристики и успешно используется при отоплении промышленных и бытовых помещений.
