Для передачи электроэнергии из местной электрической сети в дом или квартиру всё чаще применяется метод прокладки кабеля в земле. Предлагаем вам изучить процесс прокладки силового кабеля под землей, а также ознакомиться с ценами на необходимые материалы и предоставляемые услуги в различных городах.

Пошаговая инструкция прокладки кабеля

Перед началом проведения непосредственно операции монтажа необходимо учесть такие моменты:

  1. Продумать трассу для провода 220 вольт. Очень важно отсутствие на пути кабеля корней деревьев, газопровода и прочих препятствий. Также категорически запрещено пересечение двух кабелей, и установка шнуров на местах, возможно подверженных деформации: заездах, стоянках и т.д.

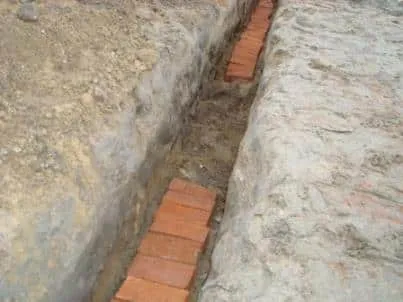

    кабель в землеФото: Кабель в земле

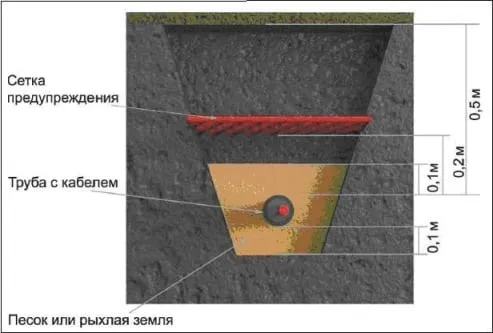

  2. Учтите, нужно будет делать подушку из песка или специального волокна, поэтому минимальная глубина траншеи должна быть не менее 70 сантиметров, в идеале от 80 сантиметров до метра;
  3. Дно этой траншеи должно быть полностью чистым. Нужно убрать все, что теоретически может стать причиной повреждения кабеля проводки: камни, стекла, строительный мусор, дерево и прочее. Но если этот мусор убрать нельзя, то нужно продумать систему установки так называемого футляра или пенала (скажем, из бетона или железа);
  4. После этого нужно сделать подушку. Её нельзя делать из горящих веществ, оптимальным решением является песок. В среднем её глубина от 5 до 10 сантиметров, разрешается использовать даже самый простой песок, который добывается из строительных карьеров;

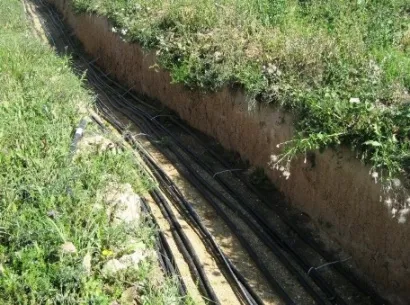

    прокладка кабеля в землеПрокладка кабеля в земле
  5. Готовим кабель. Если следовать рекомендациям электрика, то прокладка в земле электрического кабеля при малых сечениях осуществляется ввг, а при больших – допускается использование аввг или АВББШВ. Как определиться? Если после проведения расчетов напряжения получается номинальное сечение до 4,5 включительно – то берем ввг, если более – АВББШВ или СИП (нуждается в дополнительной изоляции);
  6. Обязательно орудуйте только целыми кабелями, категорически запрещено применение сшитого шнура. Конечно, можно сделать муфту из оптоволоконного или кабеля связи, но такая прокладка в земле вряд ли будет безопасной и надежной. Это же касается и силового провода.
  7. Проверьте изоляционную поверхность кабеля. Обязательно нужно просмотреть всю длину провода и при необходимости устранить поврежденные части, заизолировать их, либо купить другой шнур. Это впоследствии предостережет Вас от замыканий или перепадов напряжения;
  8. Кладем кабель в вырытую траншейную яму. Обращаем внимание, что нельзя класть провод натягом, нужно его хорошенько послабить, образовать волны и плавные изгибы. После размещаем футляры в намеченных местах, если это пункт случайно пропустили, то просто подстраховываем провод разъемными футлярами из труб из асбоцемента;
  9. Это очень важный шаг: составьте схему прокладки кабеля. В дальнейшем может понадобиться проложить еще один кабель, или просто прорыть дополнительный туннель. Поэтому схематически нужно аккуратно зарисовать каким образом расположен кабель, форму траншеи, её размеры и расположение во дворе. Также обязательно разметьте общую территорию: деревья, заборы, дом и прочее;
  10. Сделайте еще одну песчаную подушку, но уже над кабелем, её ширина также должна быть не менее 10 сантиметров. Главное – это засыпать наши кабеля таким образом, чтобы их нигде не было видно, иначе данная прокладка электрокабеля в земле нарушает правила и нормативы, установленные ПУЭ;
  11. Засыпьте место прокладки землей и утрамбуйте её. Рекомендуемая величина такого слоя не менее 15 сантиметров. Временное устройство проводов допускает отсутствие данного слоя;
    утрамбовка пескаУтрамбовка песка
  12. Обозначьте место траншеи специальными обозначениями. Для этой цели можно использовать изоляционную ленту, колышки, сигнальную ленту и прочие принадлежности;
  13. При помощи мультиметра проверьте состояние кабеля и его напряжение, это в дальнейшем сведет к минимуму вероятность осложнений в работе.

Практически все современные кабеля отлично подходят для прокладки в земле, они могут находиться в гофре, трубах или железобетонных блоках в траншее, главное – это проект монтажа проводки на определенном участке. К слову, схема обязательно должна быть утверждена в территориальной службе контроля электроэнергии.

Видео: Как правильно проложить кабель в земле

Общие рекомендации по прокладке

Бывают случаи, когда просто необходимо обойти некоторые запреты, обозначенные выше. Распишем некоторые спорные моменты:

  • если нужно проложить в траншее несколько кабелей под напряжением, то делаем между ними расстояние от 10 сантиметров.
  • нормы, по которым осуществляется прокладка телефонного кабеля, связи, оптического или освещения, регулирует СНИП, поэтому обязательно иметь на руках разрешение и от этого органа, который отвечает за электроснабжение.
  • если невозможно обойти какое-либо серьезное препятствие, скажем, дерево, то можно просто закрыть его корни трубами из полиэтилена, асбоцементными предохранительными листами или простым железом (не волнуйтесь, заземление происходит напрямую, удар током невозможен);
  • достаточно спорный момент использования кабеля с масло-пропитанной оболочкой. Его мы не рекомендуем применять для типовой прокладки кабеля, особенно если нет опыта работы техника-электрика.
  • минимально допустимое расстояние от дома до сетевого электрического кабеля – полметра, чем больше – тем лучше.
  • при использовании бронированного провода, обязательно заземлите его. Контакты данного контрольного материала не заземляются отдельно.
  • разрешено прокладывать кабели друг над другом или перекрестным путем, только при условии, что одни из них (или несколько), будет в бетонном рукаве, специальных лотках либо трубе типа ПНД, ПВ.
кабели в бетонных трубахФото: кабели в бетонных трубах

Цена вопроса прокладки

Приблизительная смета, которую потребует прокладка кабеля в земле (будь-то дача или частный полноценный дом) – это цена от 5000 рублей и до нескольких десятков. Ясно, что в основном все зависит не только от длины провода, но и от сечения, марки (очень хорошо себя зарекомендовали Colan, Ls, Utp), и общих характеристик. Многие отечественные компании производят материалы значительно ниже по цене, но не уступающие качеству и надежности импортной продукции.

Кроме того, если работы будут выполняться не своими руками, то нужно заплатить еще и специалистам. Их поможет найти справочник по компаниям в Москве, Киеве или Санкт-Петербурге. При желании можно перед покупкой и установкой посетить форум, где спросить советы у домашних мастеров.

В чем лучше прокладывать кабель под землей?


При прокладке кабеля под землей следует учитывать множество факторов, таких как условия окружающей среды, наличие воды, химических веществ и других агрессивных сред, а также потенциальные механические воздействия, такие как нагрузки на кабель от проходящих автомобилей или тяжелой техники.

Чтобы выбрать наиболее подходящий материал для прокладки кабеля под землей, можно использовать следующие рекомендации:

  1. Полиэтиленовая труба: полиэтиленовые трубы обладают хорошей устойчивостью к воздействию воды и химических веществ. Кроме того, они легкие и простые в установке.

  2. Кабельные каналы: кабельные каналы могут быть использованы для прокладки кабеля в местах с интенсивным движением техники, так как они защищают кабель от нагрузок.

  3. Стальная или алюминиевая труба: стальные или алюминиевые трубы могут использоваться в местах, где необходима большая прочность и устойчивость к механическим воздействиям.

  4. Бетонные каналы: бетонные каналы могут быть использованы в местах, где кабель должен быть защищен от интенсивного трафика или от воздействия других агрессивных сред.

Конечный выбор материала зависит от конкретных условий и требований проекта. Поэтому для выбора наиболее подходящего материала рекомендуется обратиться к специалистам в данной области.

Видео. Прокладка кабеля в земле — ввод в траншее
