Чертеж бура тисэ, методика изготовления и рекомендации по созданию своими руками.

Применение ТИСЭ и миф о цокольных этажах

Естественно, стоит отметить, что фундамент ТИСЭ далеко не идеальное решение, однако можно уверенно утверждать, что эта технология является наиболее экономичной в условиях, когда без усиленной базы вообще невозможно возвести что-либо.

ТИСЭ, однако, практически бесполезен на плывунах и в скальном грунте. Но незаменим для быстрой постройки небольших хозяйственных зданий и дачных домов каркасного типа. Из-за небольшого веса такие постройки не требуют от фундамента высокой несущей способности.

И оголовки столбов, и ростверк (плита), располагаются на дне общего котлована ниже глубины промерзания. Такой фундамент будет оптимален для зданий на монолитных железобетонных каркасах, характеризующихся значительным весом.

Конструктивные особенности

Как сделать бетонный пол в бане своими руками
Конструкция ручного приспособления ТИСЭ для формирования скважин достаточно простая. Устройство включает:

• Штангу, имеющую 2 соединяющиеся части. Основная – позволяет проводить работы на незначительной глубине, дополнительная – увеличивает величину скважины для свай. Длина секций – 110 см. Крепление производится специальными фиксаторами. Конструкция любой части штанги обеспечивает возможность присоединения механизма вращения.
• Рукоятку, осуществляющую вращение фундаментного бура ТИСЭ.
• Накопитель грунта диаметром 250 мм, обеспечивающий рыхление, последующий забор почвы. Конфигурация накопителя – цилиндрическая, обеспечивающая вертикальное формирование шахты. Отклонение от вертикали, вызванное наличием препятствий, исключается конструктивными особенностями. Забор разрыхленной почвы осуществляется шнековым механизмом, расположенным в нижней части приемника грунта.
• Откидное приспособление, позволяющее увеличить нижнюю часть шахты для фундамента. Возможный диаметр формируемого расширения – 50-60 см. Осуществляется путем установки приспособления согласно проектным требованиям. После одевания на штангу откидная лопатка крепится к накопителю почвы шпилькой. Движение вверх происходит вручную, вниз – под действием силы тяжести.

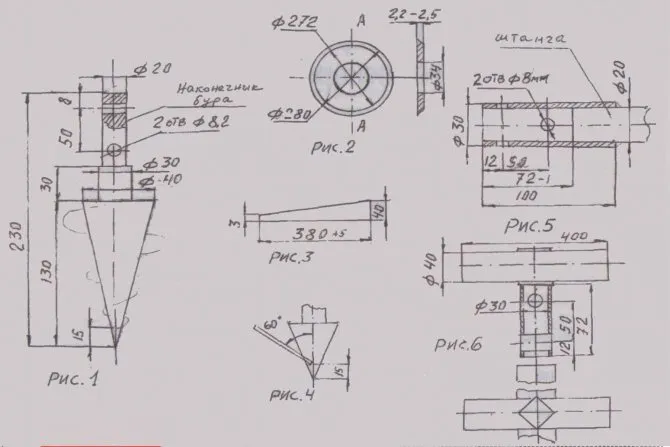

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие

Компоненты

Бур ТИСЭ состоит из:

• раздвижной штанги с рукояткой;
• двух режущих плоскостей;
• грунтозаборника;
• дополнительной металлической полоски;
• вертикальных «резцов» для рыхления почвы.

Чтобы изготовить бур ТИСЭ своими руками, понадобятся:

• металлическая штанга с рукояткой. Если скважины планируются делать более глубокими, необходима раздвижная конструкция с фиксатором;
• две половинки дисковой пилы;
• часть металлической трубы для создания грунтоприемника – ее диаметр будет равен диаметру скважины;
• металлическая пластина;
• три металлические петли и пруток, который будет управлять дополнительной частью бура – пластиной.
• сварочный аппарат.

Какими грунтоприемниками комплектуется фундаментный бур

Как сделать столярные тиски своими руками?

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Характеристики

В специализированных магазинах можно купить два варианта бура Тисэ, которые отличаются лишь конструкцией накопителя.

Общие подробные характеристики стандартного инструмента можно посмотреть в таблице:

вес, кг	10
максимальная глубина, см	150
диаметр, см	25
ширина рукоятки, см	55
длина (сложенный), см	125
длина бура (раздвинутый), см	225

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Как сделать беседку из металла своими руками

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.
После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение. В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Технология бурения скважин

Много времени всегда уходит на заливку раствора, ведь только на один столб с расширением в 60 см пойдет около 30 кг цемента, а раствор должен быть умеренно жидким и плотным. При расширении скважины органы управления должны стоять на одном месте, а вращаться только плуг с направляющими.

Как выполнить армирование несущей конструкции

Для начала нужно определиться с необходимой длиной стальной арматуры и только потом начинать ее гнуть. Как правило, всегда предусматривается 15 см запас. Этот запас идет на радиус изгиба и на зазор ростверка. Если принимать за стандартную длину столба 1,5 м, тогда для армирования нужно использовать два прута по 3,7 метра каждый.

Затем нужно сделать гидроизоляцию опалубки. Для таких целей подойдет дешевый строительный рубероид. Его нужно порезать на куски, скрепить в рубашку и только потом опустить в пробуренную скважину. Бетонирование происходит максимально быстро, можно одновременно заливать несколько углублений. Учитывая, что бетона пойдет очень много, лучше сразу предусмотреть бетономешалку.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м² готового дома составляет такие значения в зависимости от материала изготовления:

• строения из кирпича и блоков — 2400 кг:
• пенобетон, газобетон — 2000 кг;
• каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м² при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100.

Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Что это такое?

Закладка свайно-ленточного основания – новая технология, которая появилась в конце 90-х прошлого столетия и сегодня широко применяется во всем мире. Отличие от традиционного фундамента заключается в конструкции такого основания – на буронабивных столбах с расширенной пятой возводят железобетонный ростверк.

Несущая способность

Грузоподъемность фундамента связана с диаметром основания свай, сопротивлением и составом грунта:

Тип грунта	Сопротивление почвы, кг/м2	Несущая способность силовой конструкции в зависимости от диаметра пяты, т
50 см	60 см
глина, песок крупной фракции	6	12	17
суглинок, супесь	3	6	8
песок пылеватый	2	4	5,5
песок средней фракции	5	10	14

На практике грузоподъемность фундамента ТИСЭ может быть выше в 2 раза за счет того, что цементное молочко проникает в почву и затвердевает там, образуя слой грунтобетона толщино1 5–7 см.

Как изготавливается свайный фундамент?

Проектирование начинается со сбора исходных данных, полученных в результате геологических изысканий грунта. Затем рассчитывают фундамент – определяют параметры конструктивных элементов, в том числе шаг между опорами и рассчитывают потребность в строительных материалах.

Полевые работы начинаются с разметки свайного поля традиционным способом. После бурят скважины на проектную глубину. Уширения делают поочередно: сначала формируют выемку Ø500 мм, затем расправляют лопасти в конечное положение и доводят уширения до максимально значения.

В готовую свежину заводят армокаркас, после чего конструкцию заливают бетонным раствором. После затвердевания опоры переходят к строительству железобетонного ростверка в виде монолитной ленты традиционным способом. При этом между нижней плоскостью ростверка и поверхностью земли должен оставаться зазор в 30–45 см.

Работы по устройству фундамента ТИСЭ можно проводить своими руками без привлечения спецтехники, что обуславливает дополнительную экономию.

Цена закладки под ключ

При отсутствии навыков в строительстве и понимания технологии, собственнику целесообразно обратиться к профессионалам. Среднерыночные цены на услуги отражены в таблице:

Параметры силовой конструкции с параметрами ростверка: ширина 40 см, высота 60 см	Стоимость одной сваи, руб.	Цена, руб./м пог.	Стоимость фундамента площадью 6х6 м
Ø опоры, мм	Ø пяты, мм	Глубина, м
250	600	1,5	3–4 тыс.	4–5,5 тыс.	150–200 тыс.
200	500	1,5	2,8–3,5 тыс.	4–5,5 тыс.	120–170 тыс.

Сфера применения и срок службы

Сваи ТИСЭ широко используются в строительстве, поскольку являются универсальными силовыми конструкциями.

Технология особенно эффективна в таких ситуациях:

• при возведении бетонных и кирпичных заборов;
• при малоэтажном строительстве из тяжелых материалов;
• при строительстве двух- и трехэтажных жилых домов из бруса, пенобетона и каркасных панелей;
• при возведении бань и других тяжелых конструкций.

Сваи ТИСЭ можно строить практически на любых грунтах, кроме скальных пород, а именно в глинистой и песчаной почве, супесях, лессах и суглинках. Перечисленные типы грунта составляют 90% от всей площади российских регионов, что обуславливает популярность такой технологии.

За счет особенности конструкции, сваи не передают сооружению, которое удерживают, вибрации и динамические нагрузки, возникающие вблизи автомагистралей и железнодорожных путей.

Опалубка ТИСЭ

Формы для блоков разработаны с учётом удобства работы оператора и скорости возведения. Значительная экономия времени (в 3 раза быстрее) достигается за счёт того, что блок одновременно формируется и монтируется в проектное положение, а затем сохнет в естественных условиях. Это выгодное решение, если учесть, что для применения шлакоблока его нужно изготовить на заводе, доставить, поднять к рабочему месту и уложить на заранее подготовленный раствор. К тому же качество «заводских» шлакоблоков часто весьма сомнительное.

Сама форма изготовлена из простых элементов — стальных пластин и уголков, это позволяет ремонтировать и модернизировать ее в соответствии с потребностями конкретного объекта. При достаточном навыке такую опалубку можно изготовить самостоятельно. Принцип формовки «по месту» из плотного раствора не требует установки вибромотора, что позволяет строить стены дома на участках, не подключенных к электросети.

Примечательно, что опалубку ТИСЭ можно использовать для производства отдельных блоков в домашних условиях. Материалом для раствора может быть буквально любой раствор:

• раствор на шлаке;
• «бетон на семечке» (мелком щебне фракции 1–5);
• цементный раствор с фиброй (для особо прочных блоков первого этажа);
• глиноцементная смесь с опилками и другие.

В этом случае вибромотор можно применить, если того требует технология, т. к. станок будет стационарным, а не передвижным.

Формирование отдельного блока ТИСЭ на видео

Ещё одна особенность данной технологии — отсутствие поперечного ребра, связывающего стенки блока. Это значит, что мостик холода разорван и внутри стены нет перепадов температуры.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса).

Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Расчет контура фундамента

Перед началом устройства фундамента необходимо сделать разметку и расчет. Разметку производят при помощи; колышек, рейки, лески, рулетки и водного уровня.

Первым делом на месте будущей стены забиваются рейки, с запасом в 2 метра и к ним крепится леска.

Для определения первого угла отступается 1 м от рейки и забивается колышек, от него на длину стены забивается второй колышек. Рейки устанавливаются для нулевой точки опорной конструкции ТИСЭ для определения верхней точки ростверка применяется водный уровень.

Внутренний периметр ростверка определяется по рулетке, на ширину ростверка от внешнего края забивается внутренний периметр соединенный леской. Затем производится разметка под скважины. Можно определить середину между краями ростверка и натянуть леску, а по ней отмечать места для скважин.

Бурение скважин

Бур для скважин фундамента ТИСЭ.
В местах, где находятся отметки, копают на пол штыка ямки и бурят скважины. Бурение производят специальным инструментом фундаментный бур ТИСЭ. Этот инструмент ручной и состоит из рукоятки, штанги из двух секций, бура, накопителя грунта и откидной лопатки. Регулировка глубины производится штангой, грунт забирается и рыхлится грунтоприемником, а откидной лопаткой расширяется основание скважины.

Минус в бурении скважин заключается в том, что после бурения скважины нужно расширить ее основание, а для этого приходится перестраивать бур. Для оптимизации бурения, по советам специалистов, следует набурить несколько скважин, а затем расширить, это отнимет меньше времени, чем перестраивание бура.

Во время бурения бур со штангой вращаются, на штангу надевается откидная лопатка и прикрепляется шпилькой к грунтоприемнику. Подъем лопатки производится шнуром, а спуск под давлением своего веса. После расширения скважин производится армирование и заливка.

Бурение скважин.

Армирование свай

• Сваи армируются для того чтобы повысить их прочность. После того как зальются бетоном арматурные пруты свая получается железобетонной.
• Для армирования свай применяют арматуру диаметром 10-12 мм, для ростверка используется более тонкая арматура.
• Армирование и заливка свай делается отдельно, так как с каркасом свай необходимо связать каркас ростверка.
• Заливка свай производится частями, после каждой части бетона в скважину опускают вибратор и производят уплотнение.

Заливка ростверка

• С помощью ростверка сваи соединяются. Таким образом нагрузка на сваи распределяется равномерно.
• Опалубка монтируется по технологии ТИСЭ. Внутрь опалубки закрепляется гидроизоляция – это необходимо для удержания в растворе цементного молочка.
• На дно опалубки насыпается песок и устанавливается каркас из арматуры, крепят с расстоянием до стенок 5-7 см. Заливка ростверка обязательно уплотняется виброплитой или глубинным вибратором.
• Залитый фундамент остается затвердевать, после этого опалубка снимается и удаляется песок.

Разработка уширений свай ТИСЭ.

УШИРЕНИЕ БУРОМ “ТИСЭ-Ф”.

Как и в случае бурения стволов свай – качественные уширения результат грубой физической силы. Здесь стоит отметить, что для сохранности бура ТИСЭ не стоит увеличивать рычаг рукояти, когда при работе происходит стопор о твёрдый грунт или камень. В результате наращивания рычага, стойка просто свернётся и её придётся ремонтировать. Здесь скорее помогут многократные резкие ударные движения плугом, которые будет удобнее делать одному человеку. Так же, полезно налить в скважину воды для размягчения грунта.

Стандартный бур ТИСЭ-Ф

Усление крепления ножа к стойке и шипы на ноже

Переделанные стойка и нож бура ТИСЭ-Ф

Скорость выполнения уширений зависит от грунта и навыка рабочих. Наименее приятный грунт для работы – это грунт с большим включением крупных камней. Нашими рабочими при работе одним буром в среднем выполняется 10-12 уширений в день. Буры “ТИСЭ-Ф”, как было упомянуто ранее, ломаются достаточно быстро. Половина буров ломаются прямо на первом объекте. Помимо скручивания телескопической стойки зачастую ломается крепление плуга (режущего ножа) и это крепление часто приходится варить. Максимальный срок службы буров где-то 80-100 уширений, не более. Для удобства работы наши бригады усиливают буры самостоятельно. Наша компания ведёт разработку собственного навесного оборудования с целью решения проблемы неудобства ручных буров. Использование собственных механизмов планируется начать летом 2021 года.Главный совет человеку, решившему выполнить уширения самостоятельно, это набраться терпения и сил или найти крепких ребят для данной работы.

УШИРЕНИЕ ПРИ ПОМОЩИ БУРОВОЙ МАШИНЫ.

Буровая машина, способная сразу разбурить скважины с уширения, потенциально всегда интересный вариант. Но он имеет как и всё остальное свои нюансы. Во-первых, такой техники в Подмосковье мало и в сезон её необходимо бронировать заранее; во-вторых, её стоимость достаточно высока – в среднем берётся от 1,2 тыс./рублей за скважину с уширением; в-третьих, среди данной техники немало с низкокачественным навесным оборудованием, работа с ним идёт достаточно медленно, за смену можно не успеть сделать 30-40 свай. Если сравнивать с бурением свай вручную, то зачастую ручное бурение окажется более дешёвым. Т.е. можно немного сэкономить, разбурив стволы мотобуром или обычной буровой машиной, а на разработку уширений привлечь друзей или свободных рабочих.

Некоторые варианты уширений при бурении тяжёлой техникой

Один из вариантов уширителей на технике

Заключение.

Каким образом планируете бурить скважины для фундамента ТИСЭ Вы? В случае минимального бюджета (иначе вы обратитесь с данной просьбой к нам), можно посоветовать разбурить уширения мотобуром, либо техникой. Для уширений можно найти людей, которые за приемлемые для вас деньги могут делать физическую работу. Разумеется, качество разбуренных уширений необходимо тщательно проверить перед заливкой. Лучший способ проверки – это оборот ножа в раскрытом состоянии на 360 градусов; тут стоит сказать, что скважины могут осыпаться и это будет мешать при проверке. Идеальная полусферическая форма уширений сохраняется до заливки достаточно редко, как правило это бывает в конце лета или осенью.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

1. Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
2. Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
3. Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

1. Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
2. Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
3. Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
4. Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ

Правила посадки

Следует рассмотреть несколько правил посадки тиса, если хочется, чтобы он вырос крепким и имел густую широкую крону.

Грунт

Как уже отмечалось ранее, дерево хорошо развивается в питательных и плодородных почвах. Также для активного роста рекомендуется устроить дренажную систему. Для этого потребуется создать особую смесь из грунта, торфа и песка в соотношении 3:2:2.

К кислотности почвы кустарник непривередлив: тис может расти и развиваться как в кислых, так и в щелочных землях.

Лучше не высаживать ягодный тис в песчаную почву

После высадки, во время полива, следует наблюдать за содержанием влаги. Высокий уровень воды неблагоприятно отразится на состоянии дерева.

Посадочная яма

Перед высадкой тиса необходимо вырыть яму. Глубина ямы составляет от 0,6 до 0,7 метров. Если речь идет о живой изгороди, то для тисов выкапывают целую траншею глубиной максимум 0,5-0,7 метров.

Тис нужно сажать в яму глубиной не менее 0,6 метров

Требования по уходу

В первый раз следует внести удобрение еще при посадке тиса. В этом случае рекомендуется задействовать универсальную смесь в количестве 100 г на 1 кв.м. Через год проводится еще одна подкормка дерева, и количество смеси необходимо уменьшить до 70 г на 1 кв.м.

Весной рекомендуется подкармливать дерево с помощью компоста или перегноя. При этом до использования удобрения следует разрыхлить землю, чтобы пустить дополнительный кислород к корням растения.

Рекомендуется по весне подкармливать растение для лучшего роста

Полив

Регулярный полив требуется дереву в течение первых двух лет его жизни в саду, когда саженец активно растет и потребляет всю жидкость, поступающую к его корням. Однако стоит заметить, что в случае дождливых сезонов от полива лучше отказаться.

Рыхление

Первые 2-3 года с момента высадки саженца земля вокруг него не должна быть плотной. Чтобы избежать этого, необходимо регулярно ее рыхлить. Грунт при этом рыхлят на глубину, превышающую 15 см. После рыхления на почву укладывают слой торфа.

Пока дерево молодое, нужно рыхлить почву вокруг него, не задевая корни

Обрезка

Деревья и кустарники тиса нуждаются в регулярной обрезке кроны, так как на протяжении всей своей жизни они выпускают новые побеги, которые в результате чуть ли не переплетаются между собой.

Формирование кроны начинают с конца марта-начала апреля. При этом к обрезке можно приступать уже в первые годы с момента высадки дерева, однако поначалу слишком усердствовать не стоит. Можно первые 2-3 года удалять каждую весну высохшие или поврежденные ветки, постепенно начиная придавать форму дереву.

Более тщательная обрезка позволительна только спустя 5-7 лет после посадки растения, когда темп роста тиса нормализуется.

Формировать крону нужно весной

Делаем уширения в лунках.

Затем схема была такая. После работы делал уширения и вязал каркасы из арматуры, а на выходных заливал бетоном.

На уширения уходило дофига времени, особенно вначале. Сначала делал уширение на 50, потом увеличивал до 60.

Так я делал пока в нижней части лунок попадалась супесь, а когда пошли лунки с суглинком содержащим куски глины, бур отказывался делать последнюю часть уширения. Лопатка просто скользила по поверхности и не снимала ни капли грунта.

Пробовал давить сверху на лопатку арматуриной. Очень неудобно и желательно иметь третью руку:) Эффект так же был слабый. Потом вспомнил одного тисэшника с форума и сделал как он советовал, а именно подогнул совсем чуть–чуть край лопатки.

Особо не надеясь на эффект отправил бур в лунку и о чудо – лопатка мощно вгрызлась в грунт, ломая его целыми кусками. Теперь скорость производства уширений сильно возросла и я стал бурить сразу на 60. Правда теперь это больше напоминает кромсание грунта кусками, нежели снятие стружки, но накопитель наполняется за пол оборота. На одно уширение уходит теперь час–полтора.

В общем лопатку нужно адаптировать к своему грунту. Если у вас песок, можно ничего не делать, в противном случае рекомендую слегка подогнуть. Главное не перестарайтесь, а то лопатка будет слишком глубоко врезаться и вы не провернете бур. У меня теперь это происходит рывками и прочей дергатней, но мне так больше нравиться.

Также лопатку полезно периодически затачивать. Но тут есть хитрость. Во время бурения основной части уширения лопатка затачивается об грунт под «не правильным» углом и когда дело доходит до финальной части, режущая кромка получается слегка загнута вверх, в следствии чего лопатка начинает скользить.

Для устранения этого эффекта лопатку необходимо подточить, изменив угол атаки режущей кромки(лучше сделать ее параллельной горизонту).

Чтобы постоянно не подтачивать лопатку, лучше разрабатывать по несколько лунок. Сначала довести расширения до финальной стадии (пока лопатка не начнет проскальзывать), а потом подточить лопатку и закончить всю партию уширений.

Разметка и обноска под фундамент.

после закидывания цемента и всего остального в бытовку, начали ставить обноску для разметки свай. Использовали для этого дедовский способ с шланговым уровнем и колбочками, это для определения перепада высот, иначе разметка будет не верной.

При разметке прямоугольных частей дома, проще всего оказался метод подгонки. Измеряем все тупо рулеткой и вычислив заранее гипотенузу (диагональ фундамента) прямоугольного треугольника, подгоняем, чтобы все длины сошлись с планом.

Начинать лучше с базовой линии, точно отходящей от границы участка на нужное расстояние.

Обязательно проверяем диагонали, они должны быть равны в прямоугольнике. Равны они также и у равнобедренной трапеции:) Но мы же меряем и стороны тоже.

Мы делали специфичную обноску, не как обычно делают для ленты, а заточенную под ТИСЭ. Думаю так будет удобнее. В общем наши линии разметки проходили через будущие центры свай. Затем по натянутым бечевкам омерялись расстояния между центрами свай и с помощью отвеса центр свай переносился на землю.

Кстати если вы еще не знакомы с технологией ТИСЭ, в конце статьи по этой ссылке немного, а лучше начните с изучения книг Яковлева Р.Н «Универсальный фундамент — технология ТИСЭ» и «Новые методы строительства — технология ТИСЭ«.

На земле центры будущих свай помечал вбитым гвоздем 150 с ярким флажком из цветной изоленты.

Далее мне ни как не удавалось попасть на стройку после работы и я понял, что пора в отпуск. Взяв две недели отпуска и закупившись провиантом, я заселился в бытовку по схеме ночь в бытовке, ночь дома.

Классный фонарик на фото сверху. Очень яркий. Заказал его как-то у китайцев. С тех пор постоянно выручает меня на стройке.

Отмерив от гвоздя (гвоздями размечались будущие сваи) по 12см «во все четыре стороны» капнул лопатой. Получилась квадратная ямка со стороной около 24см. С ямки гораздо удобнее начинать бурение. Особенно когда грунт пересох на солнце и превратился в «бетон».

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

• установите и выставьте по уровню деревянные щиты;
• оббейте внутреннюю поверхность полиэтиленовой пленкой;
• установите арматурные каркасы, соединив их проволокой в жесткий контур;
• зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
• заполните подготовленный контур бетонным раствором, удалите из массива воздух;
• обеспечьте твердение бетонной смеси на протяжении 4 недель.

Порядок использования

Для создания скважины следует установить бур в предполагаемое место ее размещения и приступить к вращению штанги посредством воздействия на рукоять. После наполнения выводной трубы грунтом и камнями, буровое устройство вынимается и осуществляется его очистка. На видео Вы сможете увидеть процесс бурения.

По достижении требуемой глубины для увеличения площади опоры будущей сваи следует по кругу наклонять приспособление из стороны в сторону, не прекращая вращения. В полученное углубление монтируется арматура и от нее, по периметру углубления с внешней стороны,укладывается рубероид. Образовавшийся «стакан» заливается бетонным раствором.

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

• Рукоять для вращения.
• Телескопическая штанга.
• Откидная лопатка для расширения подошвы.
• Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства.
Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта

Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками

Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

Делаем бур ТИСЭ из садового бура

Еще видео про самодельный механизм:

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

• рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
• стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
• почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
• откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

• Электрический двигатель
• С двух сторон к нему крепятся специальные ручки
• Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
