Чертежи кухонных шкафов с указанием размеров — бесплатные планы модулей кухни

Размеры модулей кухни определяют структуру современных кухонных гарнитуров, включающих в себя навесные шкафы, напольные тумбы и пеналы. Общий облик мебели придают элементы, объединяющие разные части: единая кухонная столешница, фартук, карниз и цоколь.

1. Виды кухонных шкафов
2. Чертежи и размеры навесных кухонных шкафов
3. Чертежи с размерами напольных кухонных шкафов и пеналов

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

Среди навесных модулей можно выделить следующие разновидности:

• Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
• Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
• Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
• Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
• Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т.д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

• Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
• Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
• Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.
• Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
• Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
• Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Чертежи и размеры навесных кухонных шкафов

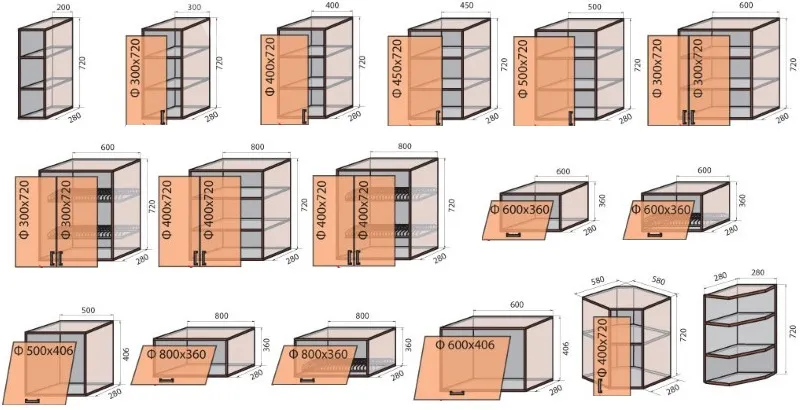

Есть определенные стандарты для навесных кухонных модулей:

• Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
• Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
• Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.

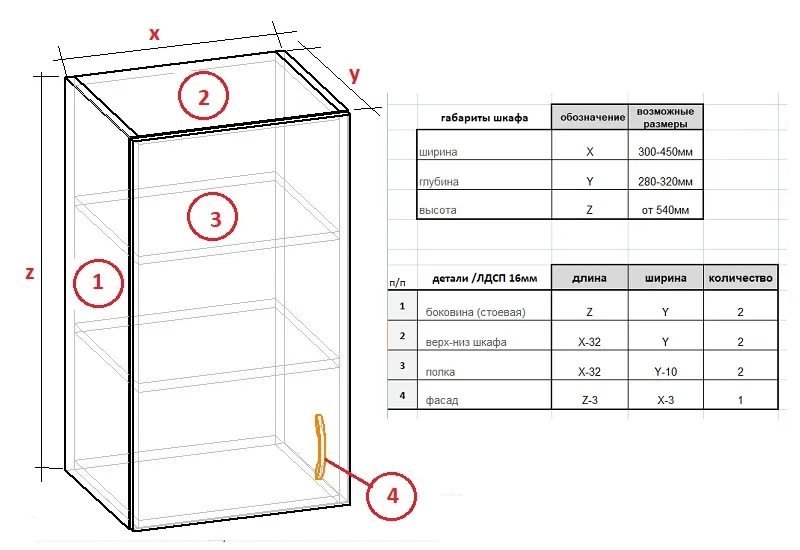

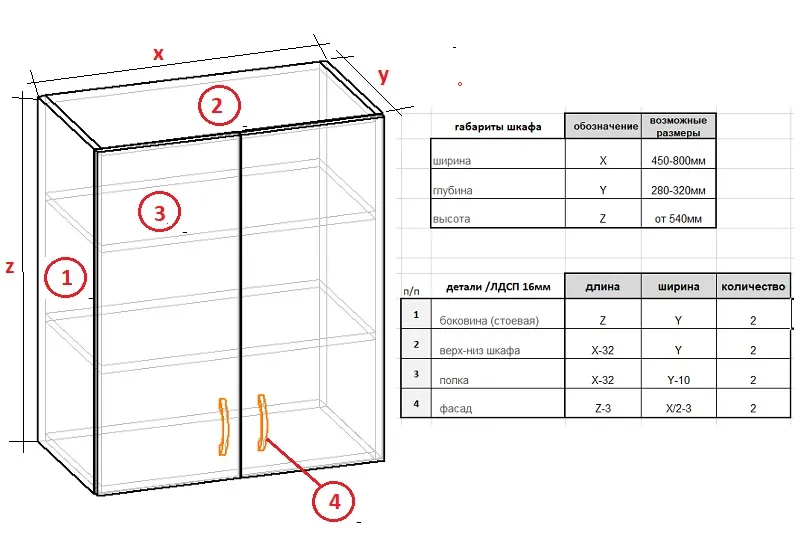

Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:

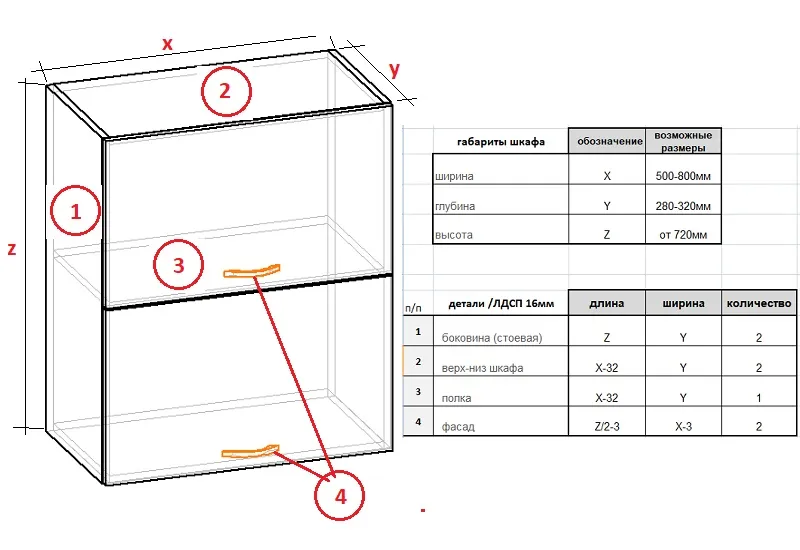

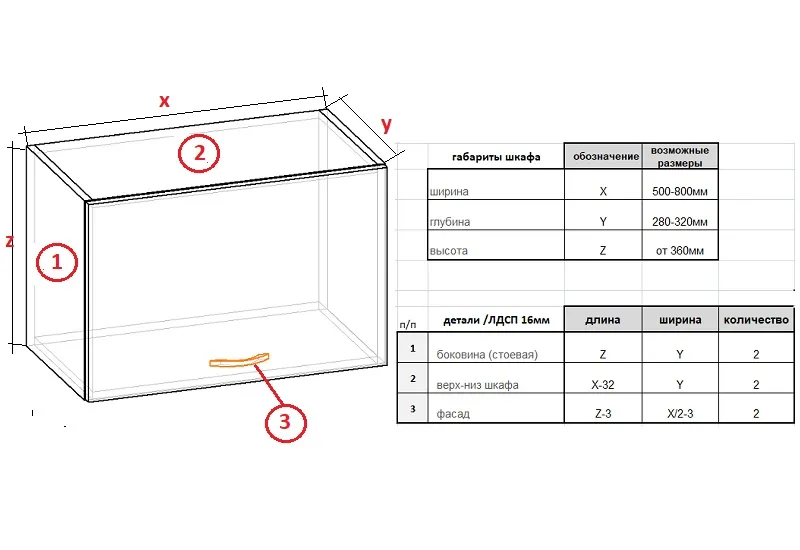

Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:

Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:

Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.

Чертежи с размерами напольных кухонных шкафов и пеналов

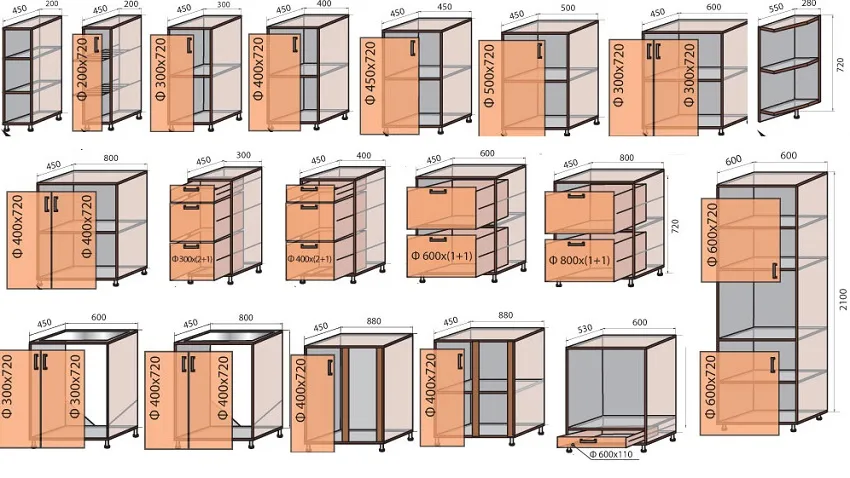

Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.

Столешницу нельзя заузить, изменив глубину нижнего ряда, если будет устанавливаться стандартная мойка и варочная поверхность на 4 конфорки, духовой шкаф, посудомоечная машина. Во всех остальных случаях можно. Есть мойки с зауженной площадкой, меньшие по глубине стиральные машины и отдельностоящие плиты, варочную поверхность на 2 конфорки можно расположить вдоль.

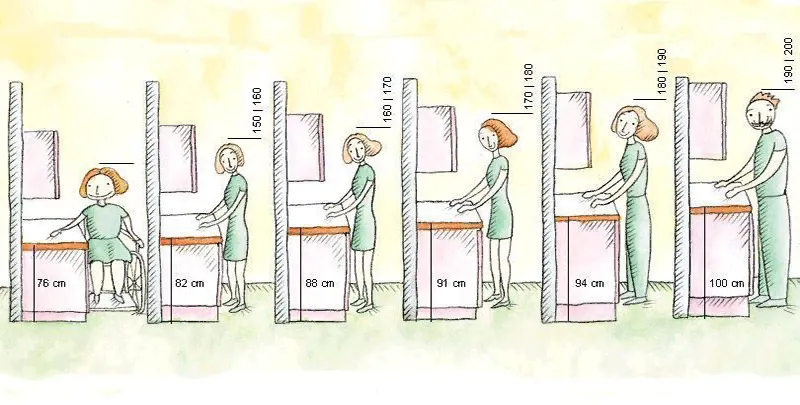

Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.

По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.

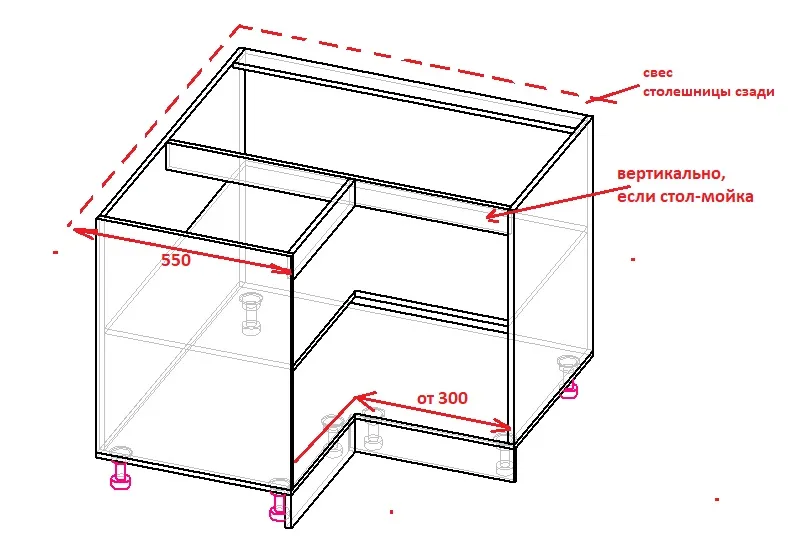

Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.

Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.

Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.

Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.

Нужно ли клеить обои под встроенную кухню?

Если речь идет о кухонном гарнитуре, которая является постоянной конструкцией и не предусматривает перемещения, то обычно обои клеят под ней. Это делается, чтобы обеспечить непрерывность дизайна стен и избежать зазоров между кухонной мебелью и стенами.

Однако, если кухонный гарнитур имеет отдельные модули, которые могут быть перемещены или заменены в будущем, то в этом случае обои могут быть остановлены на уровне нижней части кухонного шкафа. Это облегчит процесс замены мебели в будущем, и не потребует переклейки обоев.

Кроме того, стоит учитывать, что кухня может быть местом повышенной влажности, жира и паров, поэтому рекомендуется использовать обои, которые устойчивы к воздействию воды и пара, и легко чистятся от грязи и жира. Также можно использовать для облицовки стен кухни кафель, стекло или другие материалы, которые лучше подходят для этой области.
