Чертежи стропильной системы для мансардной крыши — схема, конструкция и методы монтажа

Установка мансардной крыши способствует значительному увеличению полезной площади и рациональному использованию пространства в небольших домах. Однако многих домашних мастеров отпугивает процесс её постройки, который часто воспринимается как сложный и трудоемкий. Рассмотрим, например, доступные чертежи для мансардных крыш, чтобы помочь упростить этот процесс.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.08.01-89

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Цены на брус

Брус

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

• рассчитать нагрузку на крышу;

• определиться с углом наклона скатов;
• определиться с видом необходимых для строительства материалов;
• рассчитать шаг между стропилами и элементами обрешетки;
• сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

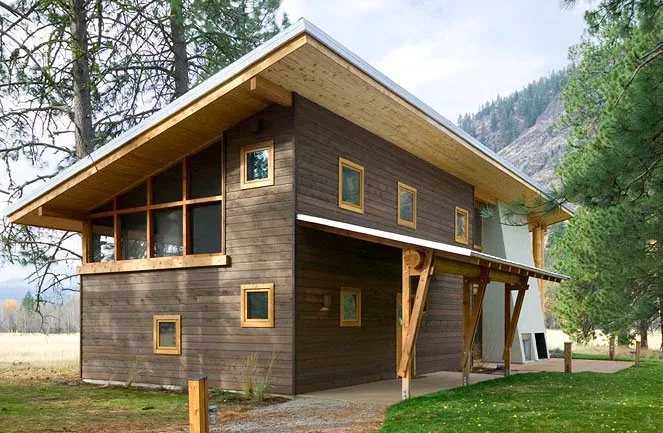

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

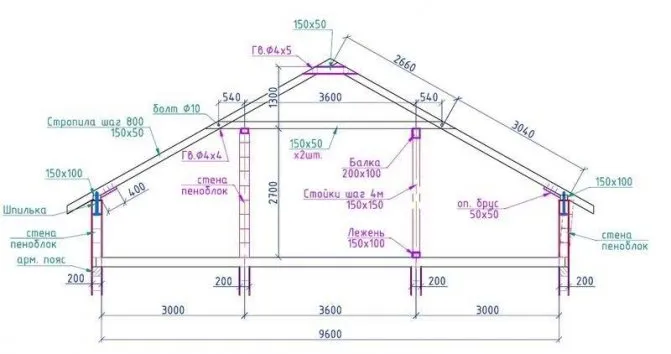

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

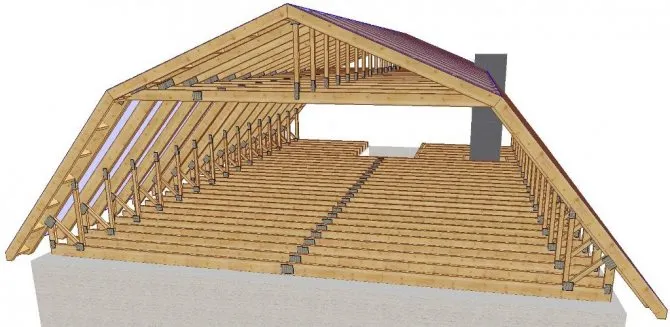

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

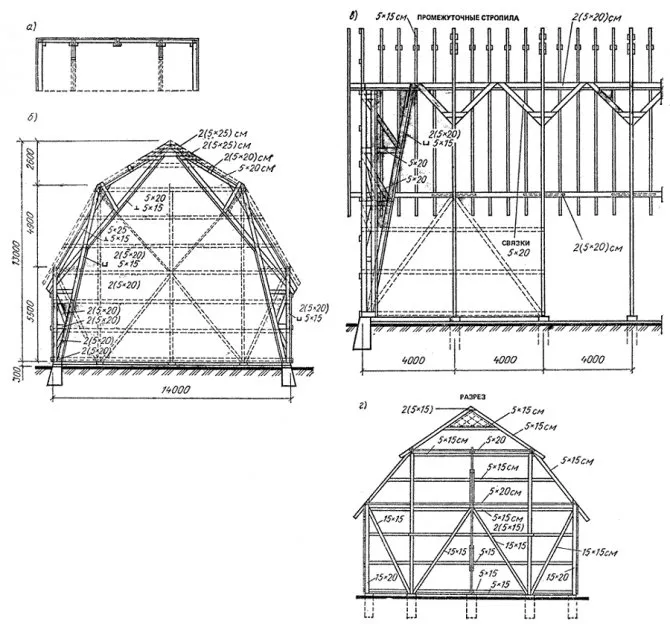

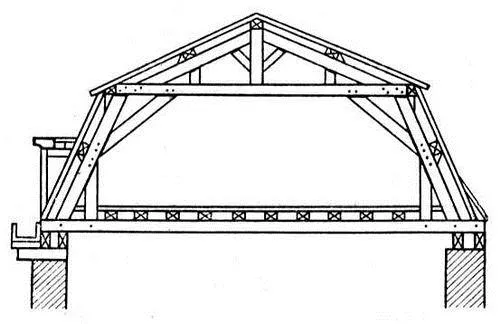

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

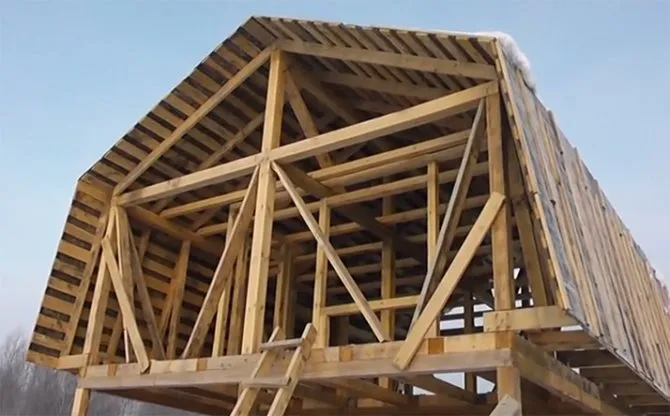

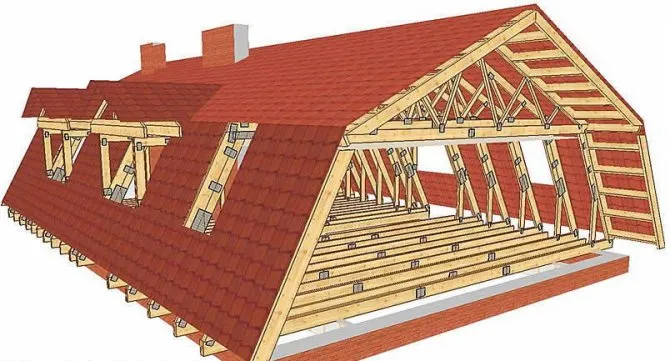

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

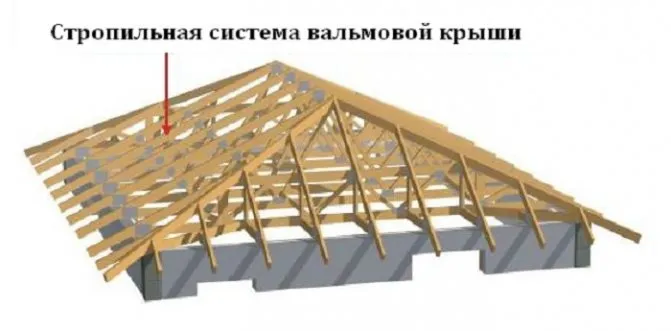

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Наслонные стропила

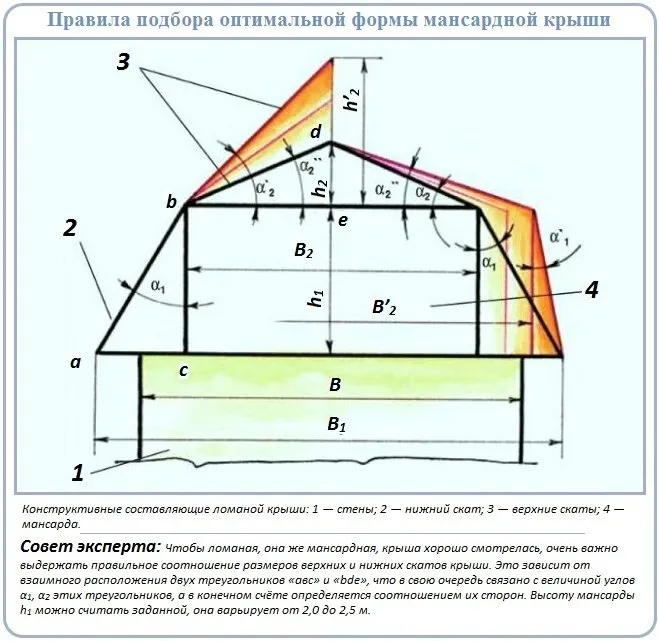

Правила подбора оптимальной формы мансардной крыши

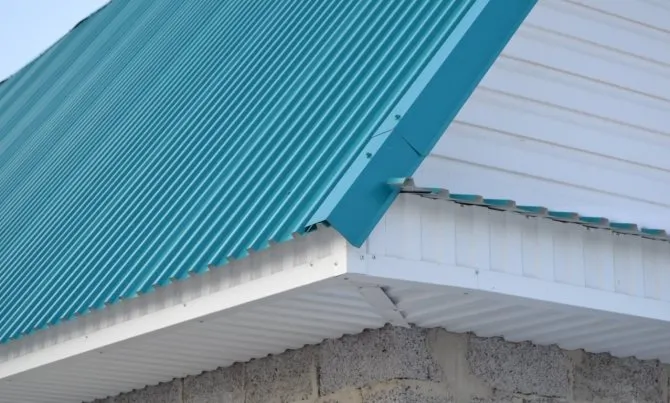

Односкатная крыша из профилированного листа

Односкатная крыша из профнастила активно используется в частном строительстве. Несмотря на то, что застройщики считают один скат конструкцией, более подходящей для временных сооружений, некоторые из них в корни с этим не согласны и создают уникальные жилища.

Если вы когда-нибудь составляли сметы и чертежи, то знаете, что стоимость кровельной части здания составляет третью часть от конечной суммы. Поэтому самым актуальным на сегодняшний день решением данной проблемы является односкатная кровля из профнастила. Данная конструкция не только будет экономно сказываться на материалах, но при правильном монтаже даст зданию необходимую надежность и устойчивость к ветровым нагрузкам.

В строительной сфере есть понятие «роза ветров». Данная схема показывает направление наиболее преобладающих ветров. Такие данные для вашей местности вы можете без проблем найти в любой топографической карте. Если вы используете эти знания и развернете свое здание так, чтобы самые ярые порывы ветра обтекали ваш уют, то можете надолго забыть о ремонте вашей кровли.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

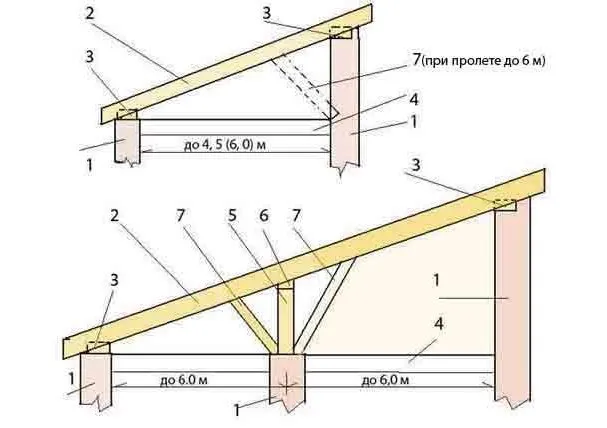

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

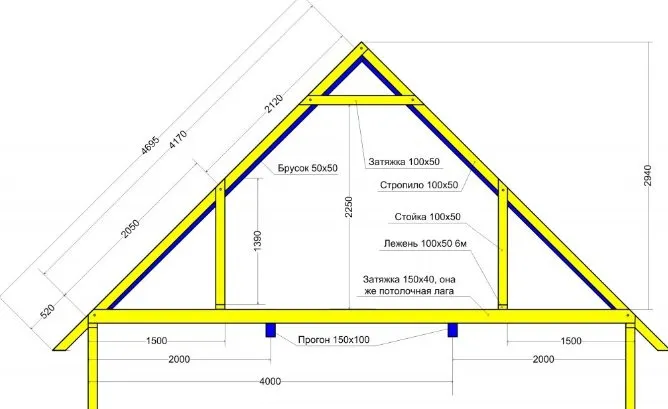

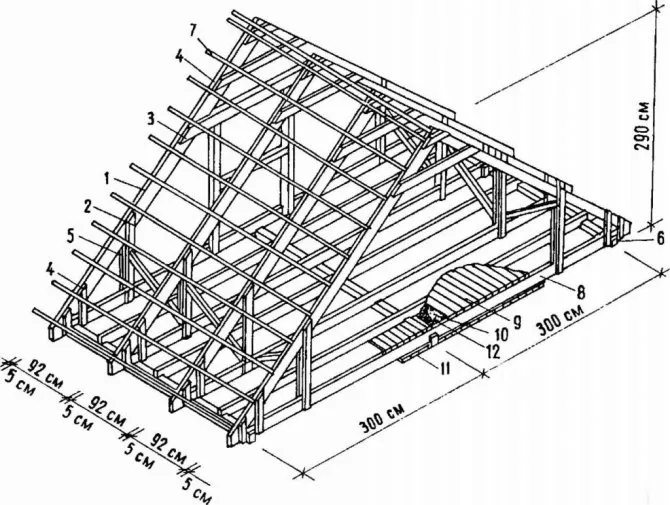

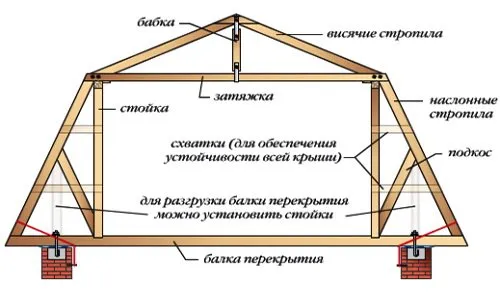

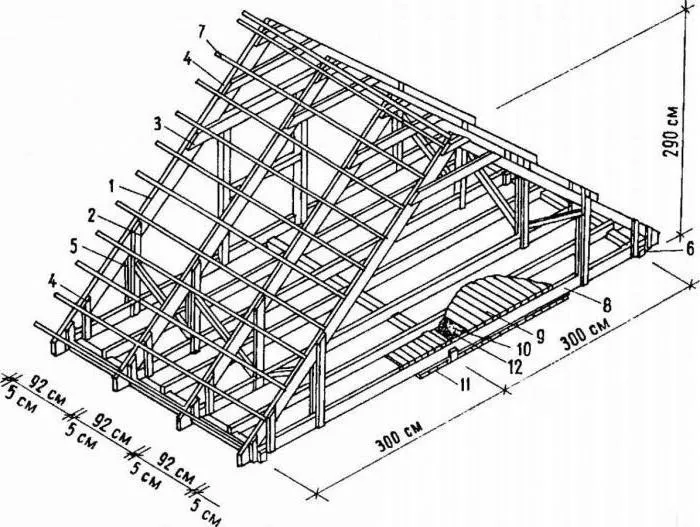

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Цены на доски строительные

Доски строительные

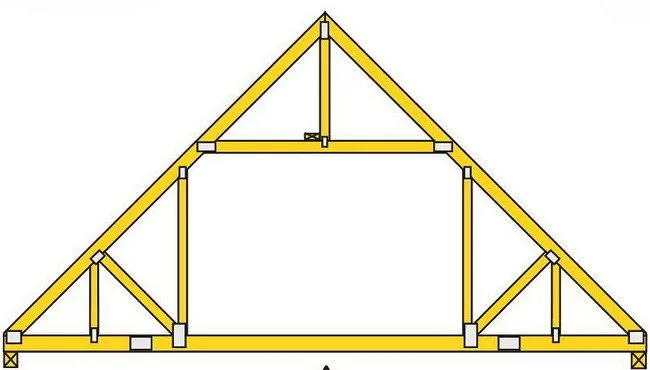

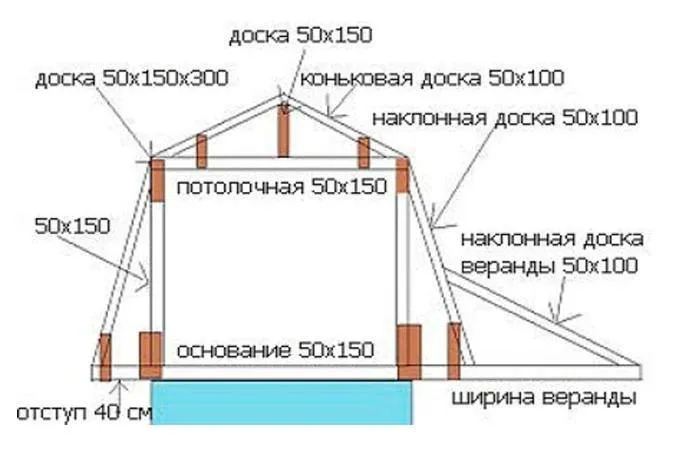

Классическая схема

Чаще всего выбирают мансарду с пятиугольной крышей, ведь данная схема стропильной системы мансардной крыши дает пространство большее по размерам, более функциональное. Используются подпорки, которые создают стены помещения. Легче всего описать конструкцию при помощи нескольких геометрических фигур:

1. Прямоугольник. Это — центр мансарды, пространство, которое можно применять в любых целях.
2. Прямоугольные треугольники: по одному слева и справа. Это пространство уже не так универсально.
3. Потолочная часть — треугольник с равными сторонами.

Данная стропильная система у мансардной крыши не отличается оригинальностью. Если вы хотите создать на своем участке нестандартную, возможно, дизайнерскую мансарду, то ниже — список других схем, менее распространенных.

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

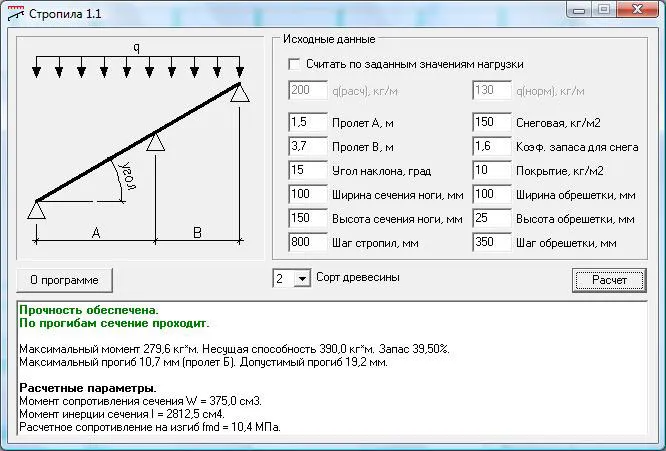

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА, где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Калькулятор утепления мансарды

Перейти к расчётам

Цены на различные виды крепежа для стропил

Крепеж для стропил

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

• Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
• Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
• Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
• Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.

Монтаж стропил мансардной кровли

Рассмотрим на примере, как происходит монтаж стропильной конструкции для мансардной кровли дачного домика.

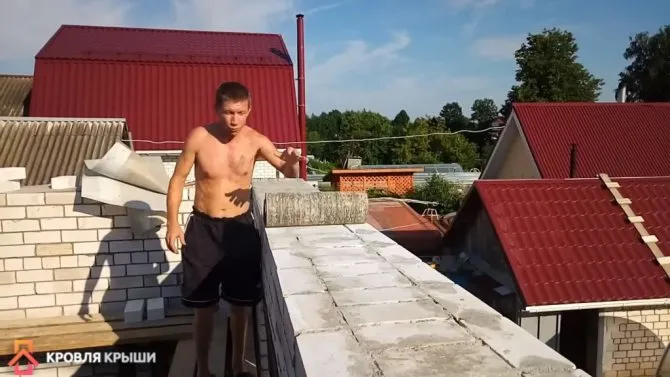

Шаг 1. На торцевую часть стены укладывается слой гидроизоляционного материала – например, рубероида. Он должен иметь ширину такую же, как и торцевая часть строения.

Укладка рубероида

Шаг 2. На ранее уложенный рубероид укладывается доска, которая будет служить мауэрлатом. Она выравнивается по внутреннему краю торцевой части стены. В ней высверливаются отверстия для анкерных болтов. Таким образом, мауэрлат укладывается по всему периметру здания.

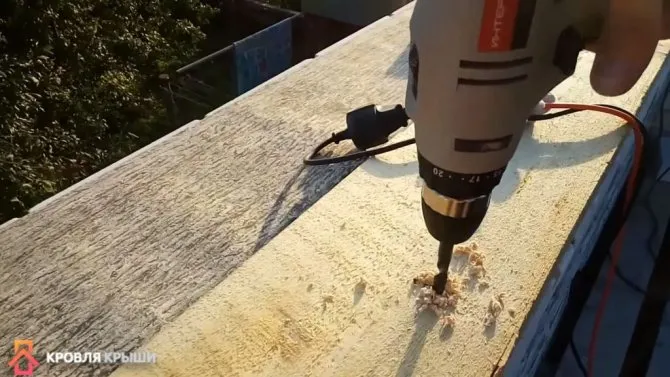

Сверлятся отверстия под анкерные болты

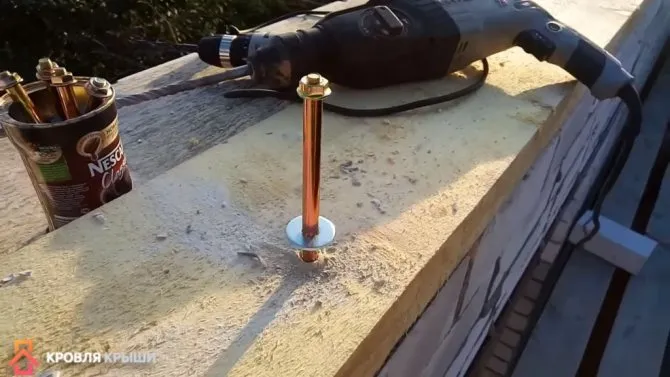

Шаг 3. Доска фиксируется на стене при помощи анкера размером 130х10 мм. Анкер используется с дополнительной широкой шайбой, чтобы площадь прижимания была больше. Дополнительно он закручивается гаечным ключом.

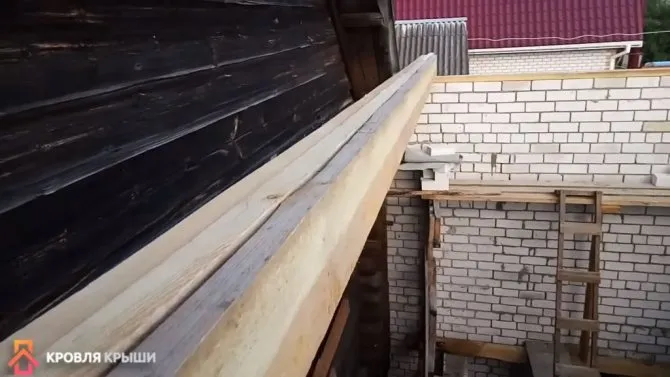

Фиксация мауэрлата

Шаг 4. Изготавливаются балки перекрытия. В этом случае они состоят из трех досок размером 200х50 мм, соединенных между собой саморезами.

Балка перекрытия будет состоять из трех досок

Фото будущей балки перекрытия

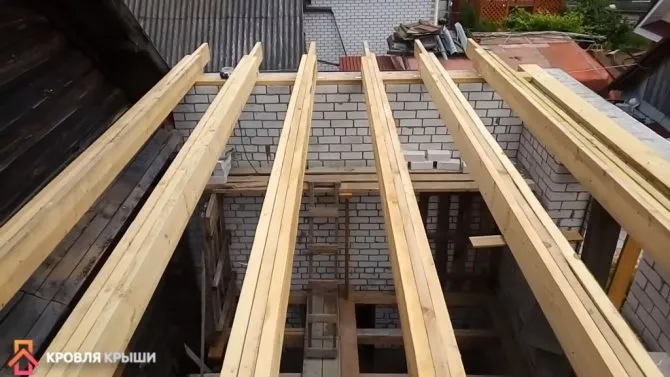

Шаг 5. Лаги укладываются на пролет между двумя противоположными стенами дома. Расстояние между ними составляет 40 см. Лаги фиксируются на мауэрлате при помощи металлических уголков с перфорацией и саморезов 90 мм.

Шаг между лагами составляет 40 см

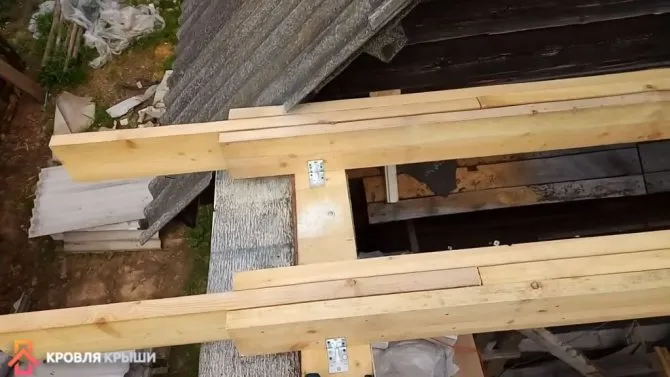

Как лаги крепятся на мауэрлате

Для фиксации используются перфорированные металлические уголки

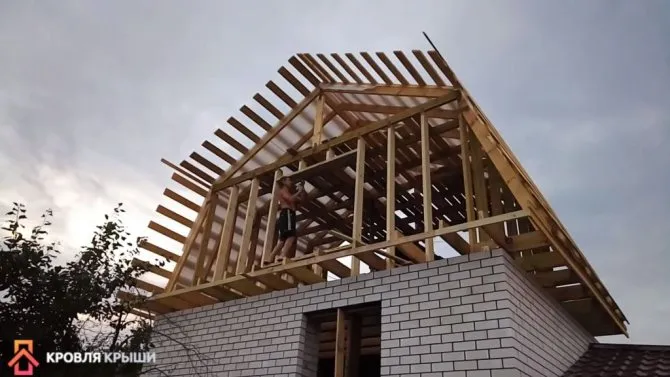

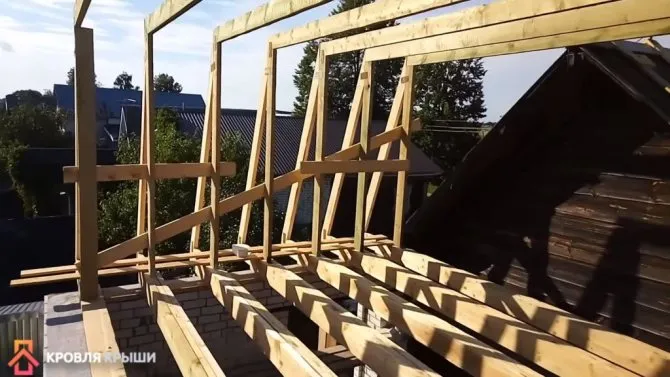

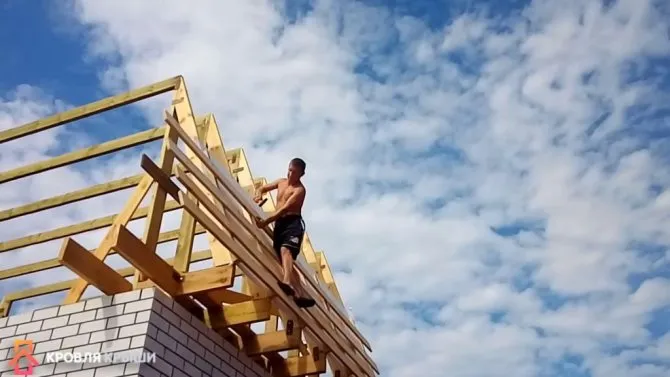

Шаг 6. Начинается монтаж стропильной системы. С опорой на временные укосины устанавливаются доски, которые будут формировать периметр мансарды. Все доски выравниваются строго по уровню.

Монтаж стропильной системы

При монтаже используются временные укосины

Фото процесса монтажа

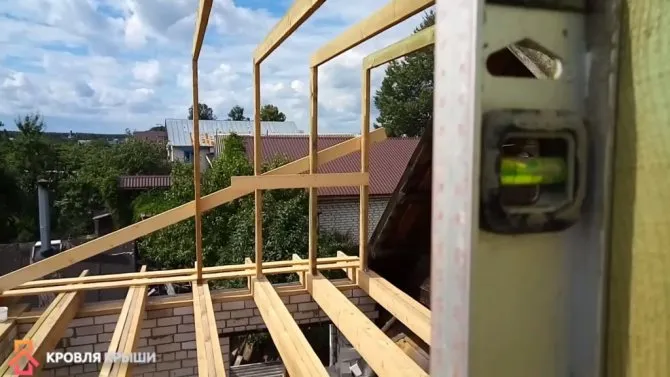

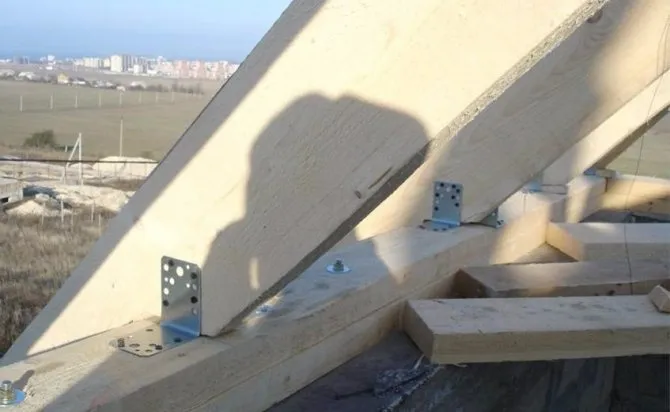

Шаг 7. Изготавливаются укосины. Устанавливается первая, которая фиксируется к ранее установленным доскам и выносам лаг при помощи металлических пластин и саморезов. По ней изготавливается шаблон, по которому потом выполняются и остальные укосины в нужном количестве.

Фиксация укосины снизу

Фиксация укосины сверху

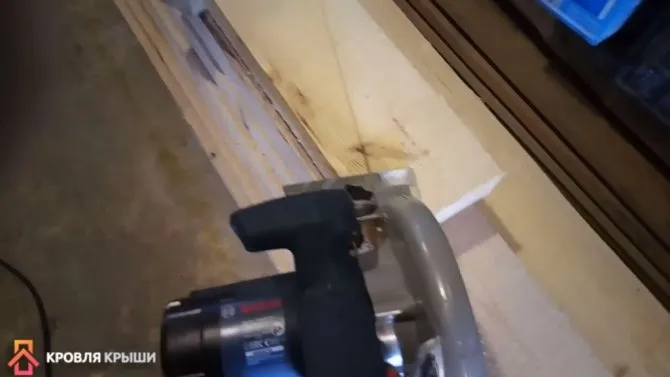

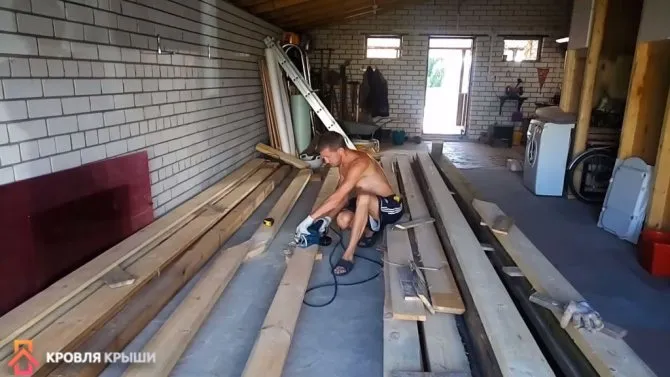

Распил досок

Шаг 8. Остальные укосины устанавливаются на предназначенное им место. Фиксация производится так же, как в шаге 7.

Установка укосин

Для крепления все так же используются металлические пластины

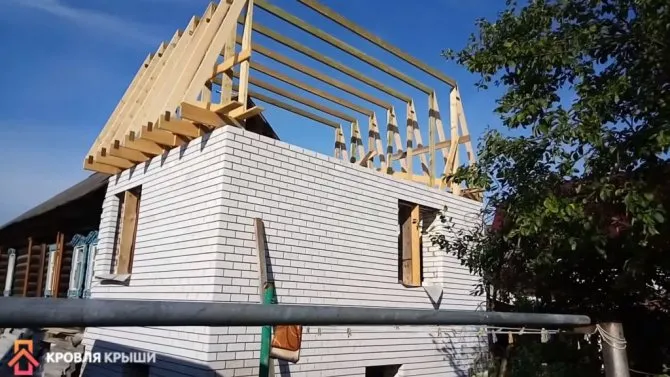

Укосины установлены

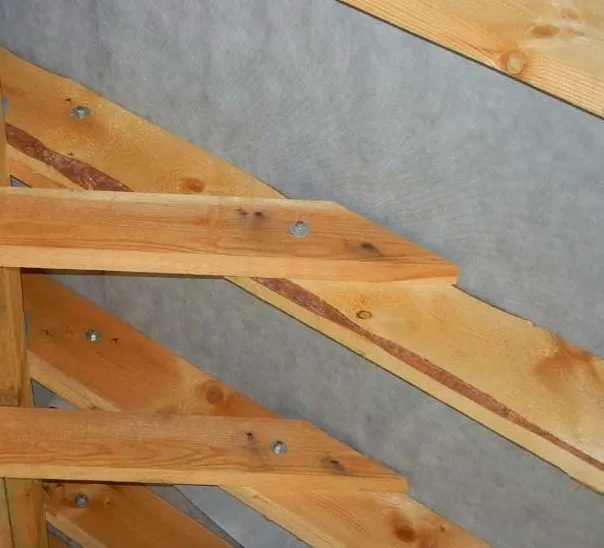

Шаг 9. На установленные укосины уже на этом этапе можно постелить пароизоляционный материал и закрепить его брусками обрешетки 50х50 мм.

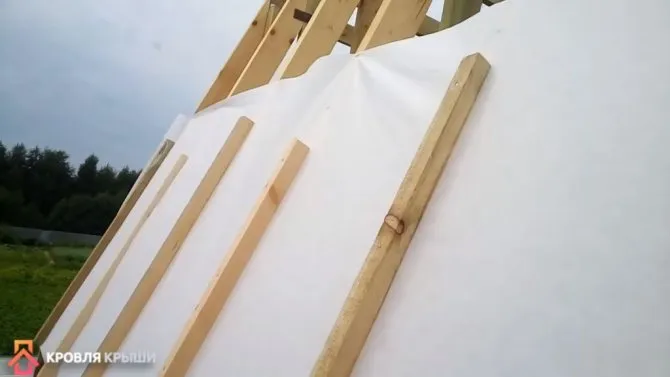

Пароизоляция фиксируется брусками

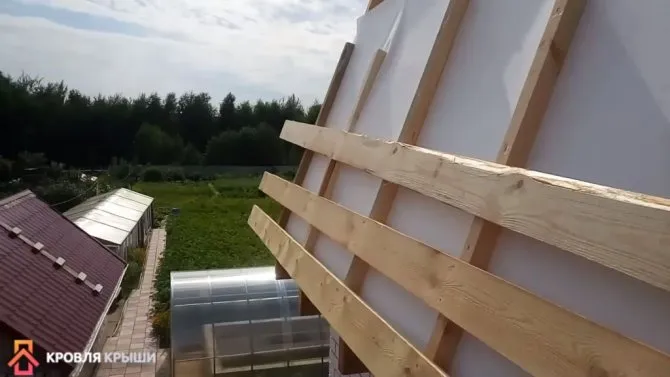

Шаг 10. Выполняется контробрешетка, на которую будет монтироваться далее кровельное покрытие. Она представлена в этом случае досками и фиксируется поверх ранее прибитой обрешетки.

Далее нужно соорудить контробрешетку

Формирование контробрешетки

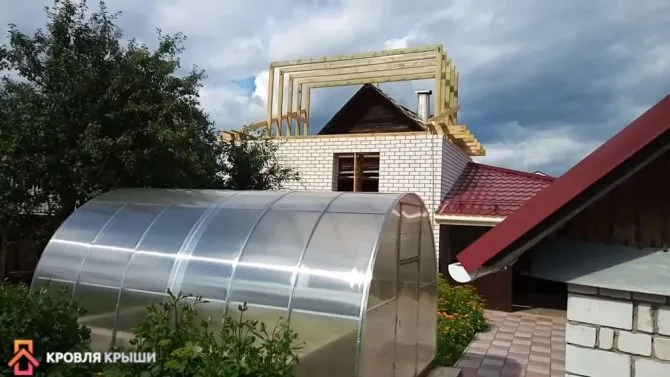

Шаг 11. Начинается формирование конька. Для того чтобы доски потолка мансарды не прогибались, устанавливаются временные опоры – с ними работать проще. На них укладывается несколько досок, по которым можно передвигаться.

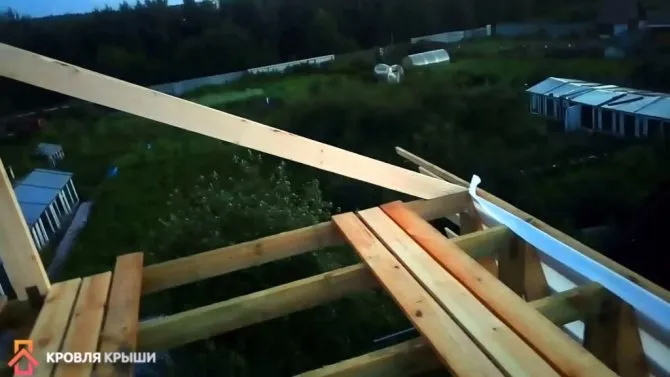

Временные опоры

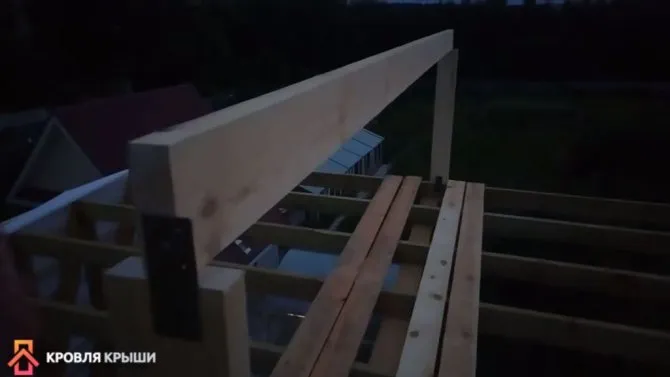

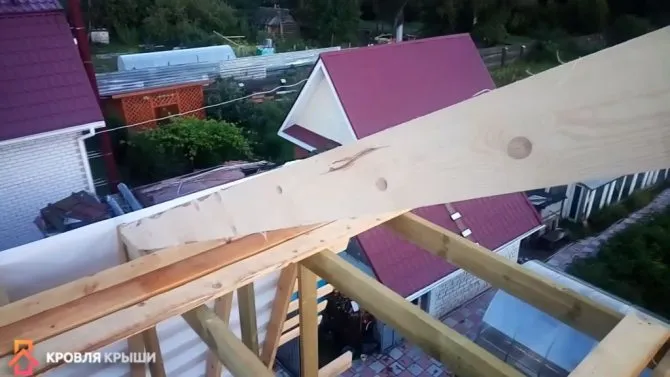

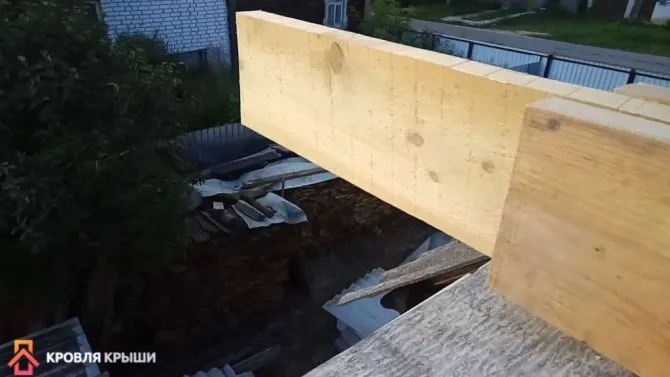

Шаг 12. Производится установка коньковой балки на нужной высоты опоры, закрепленные на «потолковых» досках мансарды.

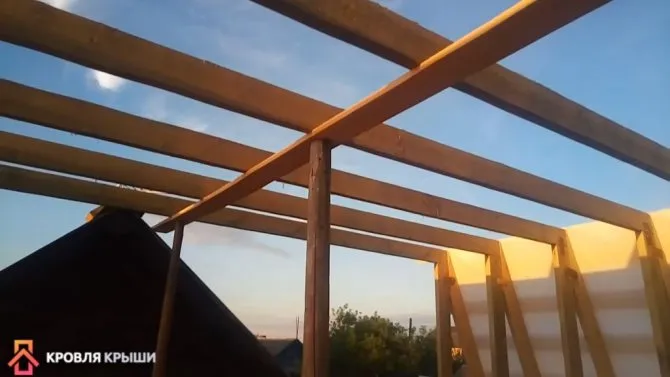

Установка коньковой балки

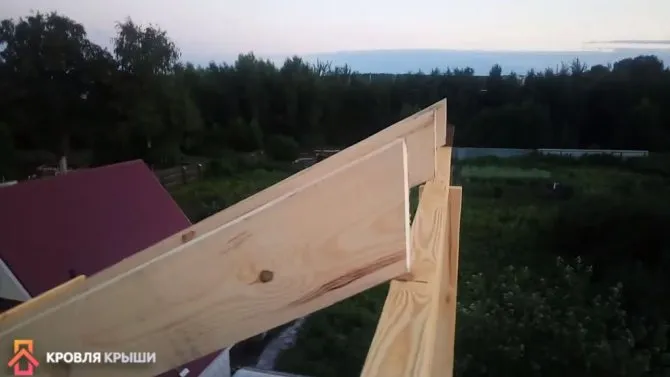

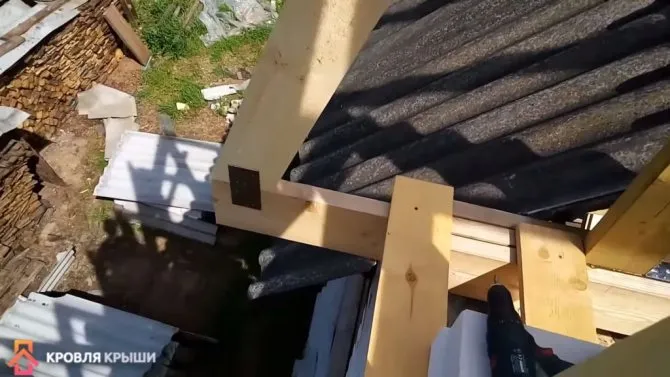

Шаг 13. Заранее напиленные стропила устанавливаются одной стороной на коньковую балку, второй – на ранее собранную часть кровли с укосинами. Стропила с противоположных краев крыши должны стыковаться между собой над коньковой балкой.

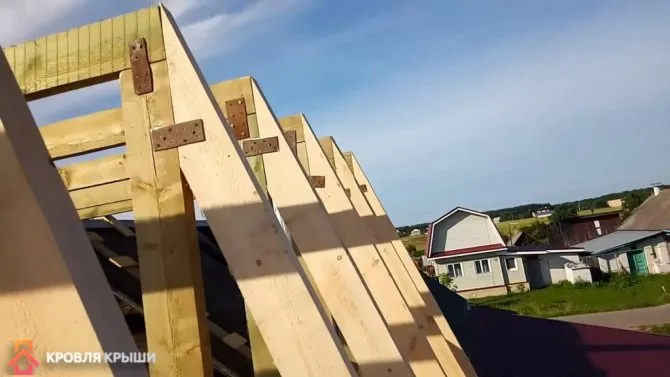

Монтаж стропил

Стропилина

Установка стропил с противоположной стороны

Подготовка стропил к монтажу

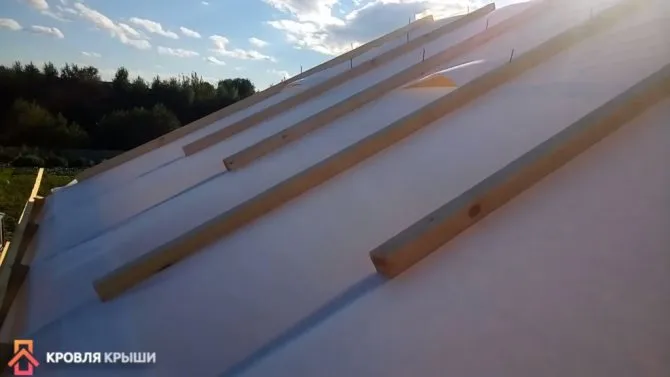

Шаг 14. Далее, как в шагах 9-10, укладывается пароизоляционный материал и приколачивается обрешетка, но уже на только что установленные и закрепленные стропильные ноги.

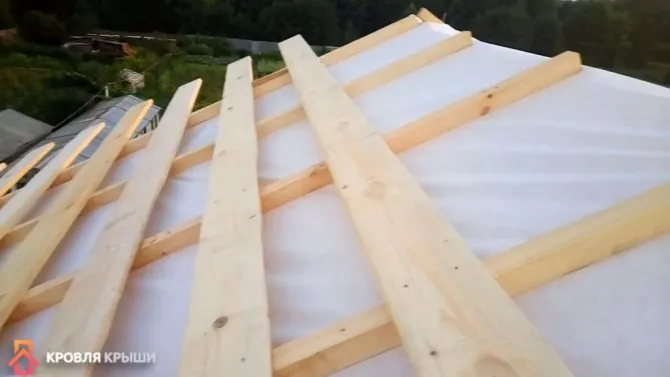

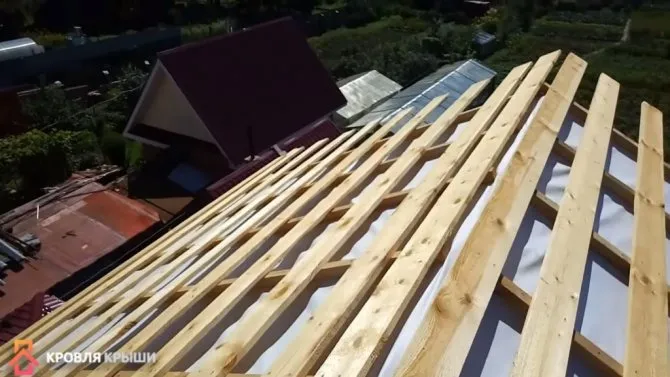

Монтаж обрешетки поверх пароизоляции

То же, но с другого ракурса

Шаг 15. Создается контробрешетка на этой части кровли.

Создание контробрешетки

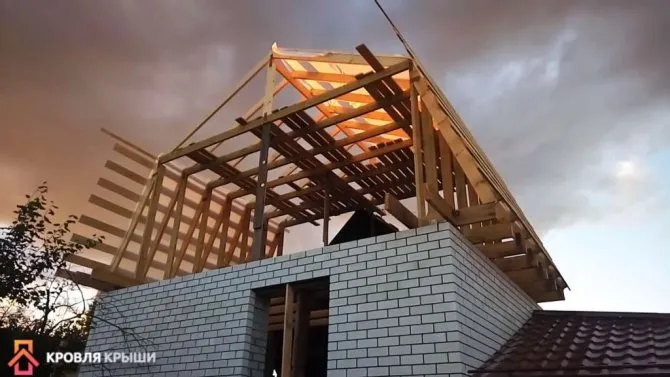

Контробрешетка готова

Шаг 16. Начинается изготовление фронтонной части мансардной крыши. Перпендикулярно по отношению к лагам устанавливаются деревянные выносы длиной 500 мм. Фиксируются они на металлических уголках при помощи саморезов к лагам и мауэрлату.

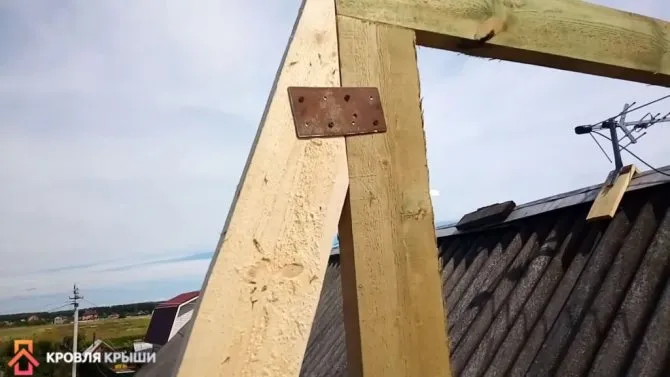

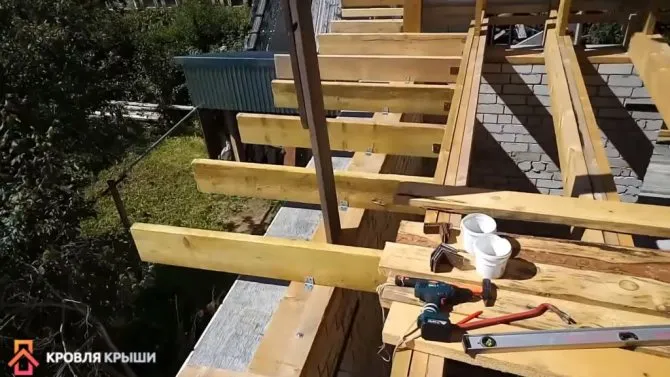

Монтаж деревянных выносов

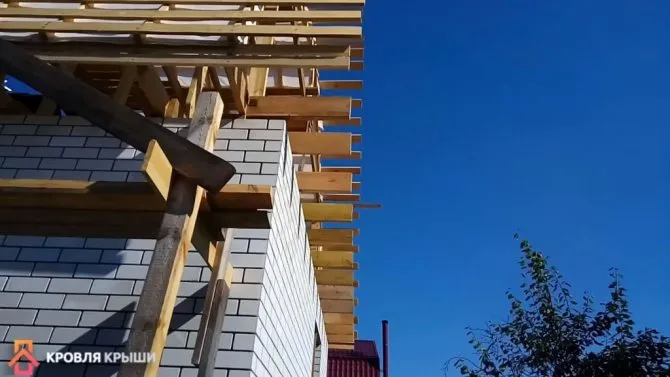

Шаг 17. Установленные выносы должны иметь одинаковую длину, потому они могут подпиливаться до нужного уровня пилой.

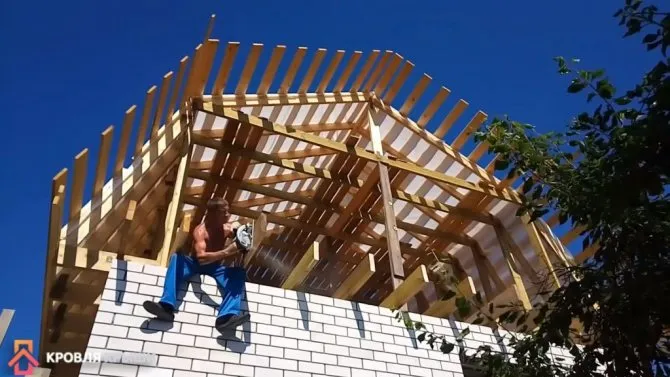

Обрезка выносов

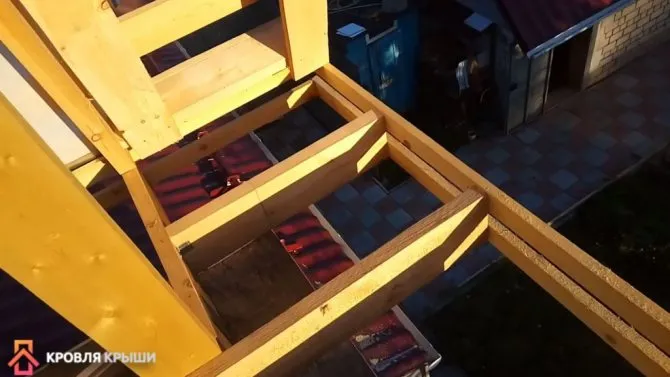

Выносы обрезаны

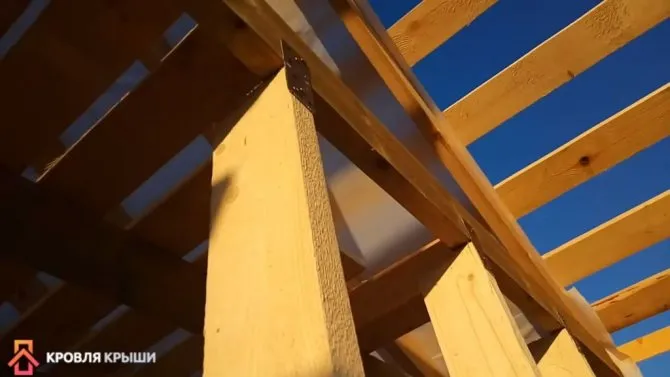

Шаг 18. Устанавливаются фронтонные стойки. Они фиксируются внизу к ранее установленным выносам саморезами, вверху – на металлические пластины. Сразу же формируется и мансардное окно, если таковое есть в проекте.

Установка фронтонных стоек

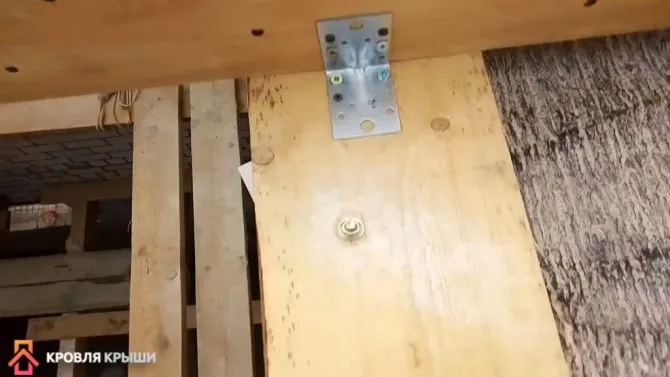

Для фиксации используются металлические пластины

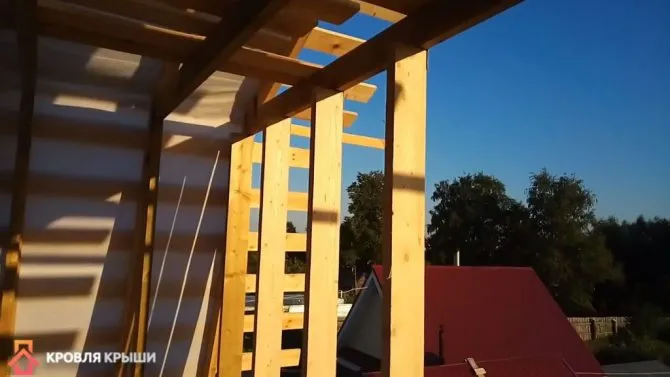

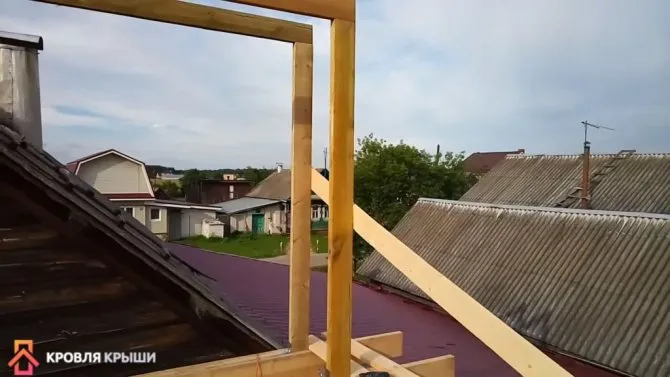

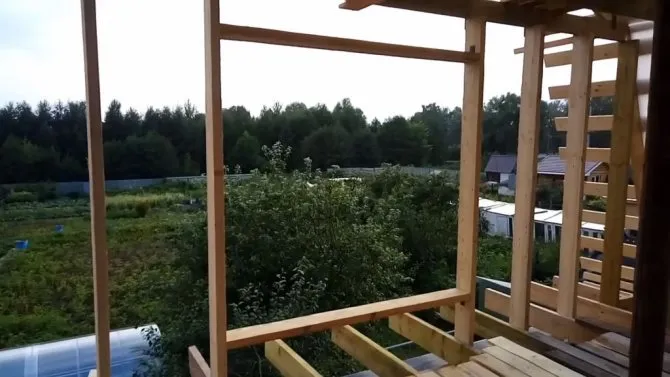

Формирование мансардного окна

Мансардное окно

Шаг 19. Устанавливаются по свесу крыши доски, которые будут соединять между собой отдельные доски обрешетки.

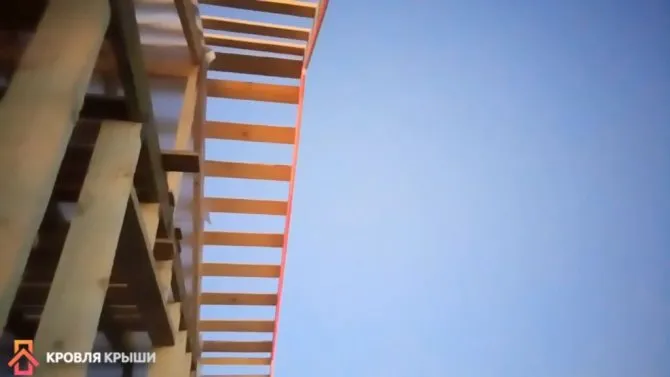

По свесу устанавливаются доски

Еще одно фото процесса

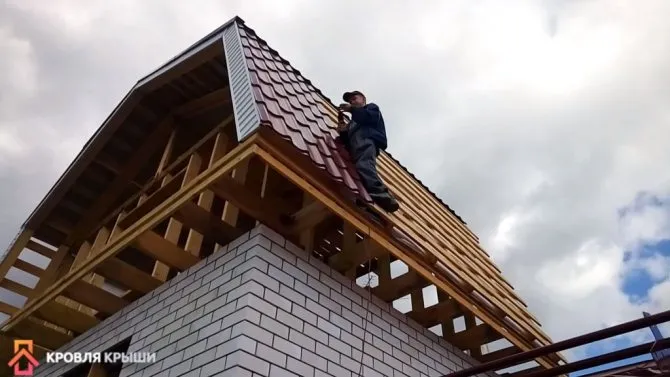

Шаг 20. Далее остается только обшить кровлю финишным материалом.

Обшивка кровельным материалом

Видео – Монтаж двухскатной мансардной кровли

Правила работы по монтажу системы стропил

Прежде чем начать работы по строительству мансарды, стоит ознакомиться с рядом правил, которые придется соблюдать.

1. Мансардная кровля должна быть обязательно утеплена, если это не временный или дачный домик.
2. Все деревянные элементы должны подвергаться предварительной обработке антисептиками и противопожарными составами.
3. Перед началом работ следует создать точный чертеж стропильной конструкции и провести все расчеты.
4. Сечение стропильных ног не может быть менее 10х10 см.
5. Важно обязательно обеспокоиться хорошей гидроизоляцией кровли.

Отделка мансарды деревом

Чтобы понимать, какую мансардную крышу построить, а также чтобы сориентироваться по всем аспектам работы, важно предварительно ознакомиться с чертежами и примерами. Конечно, никто не вправе запретить вносить какие-то корректировки в них и выполнять работы по-своему, однако следует все же отдавать себе отчет в том, какие правки могут быть внесены, а какие делать не стоит.

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Изображение	Соединение
	Стропильная нога с брусом мауэрлата: крепление с двух сторон оцинкованными уголками и саморезами. Для большей жесткости в стропиле можно сделать вырез, опирающийся на брус.
	Соединение между стропильными ногами: брус соединяется накладками (оцинкованными или изготовленными из пропитанной олифой фанеры толщиной не меньше 15 мм).
	Соединение стропила с ригелем: длинным болтом или шпилькой с широкими шайбами. При большом количестве снега прочность соединения саморезами может оказаться недостаточной.

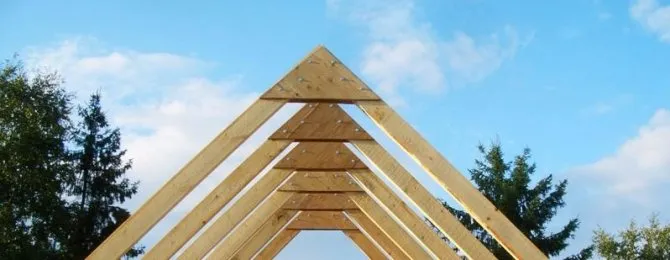

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Как определить мансардный этаж?

Мансардный этаж — это тип чердака, который может быть преобразован в жилой этаж. Он находится под крышей здания и имеет крышные окна или балконы. Определить, есть ли мансардный этаж в здании можно несколькими способами:

1. Визуальный осмотр здания: если здание имеет высокий, крутой скат крыши, то это может указывать на наличие мансардного этажа. Крыша может иметь крышные окна или балконы, которые могут свидетельствовать о том, что чердак используется как жилое помещение.

2. Просмотр планов здания: если вы имеете доступ к планам здания, можно посмотреть, есть ли указание на наличие мансардного этажа. Обычно он обозначается как чердак или чердак-мансарда.

3. Опрос соседей: если вы живете в многоквартирном доме, то можно спросить у соседей, есть ли у них мансардные этажи. Если они есть, то вероятно, что и у вас есть такой этаж.

4. Обращение к профессионалам: профессиональные строители или архитекторы смогут определить, есть ли мансардный этаж в здании. Они могут произвести осмотр здания и дать конкретные рекомендации по его использованию.

В любом случае, если вы сомневаетесь, есть ли мансардный этаж в вашем здании, то лучше обратиться за помощью к специалистам, чтобы получить более точную информацию.
