Использование заклепок для объединения компонентов применяется в разнообразных областях техники, где используются материалы, которые нельзя сваривать или подвергать нагреву. Такие области включают металлоконструкции, котлы, судостроение, авиастроение и многие другие. Если вас интересует, то можно рассмотреть заклепки на чертеже для более детального понимания процесса.

Заклепки изготавливают из достаточно пластичных для образования головок материалов: сталей марок Ст2 (условное обозначение — 00), СтЗ (02), стали 10 и 10 кп (01), нержавеющей стали — 12Х18Н9Т (21), латуни — Л63 (32), меди МЗ (38), алюминиевых сплавов —Д18 (36), АД1 (37) и др. Материал заклепок должен быть однородным с материалом соединяемых металлических деталей.

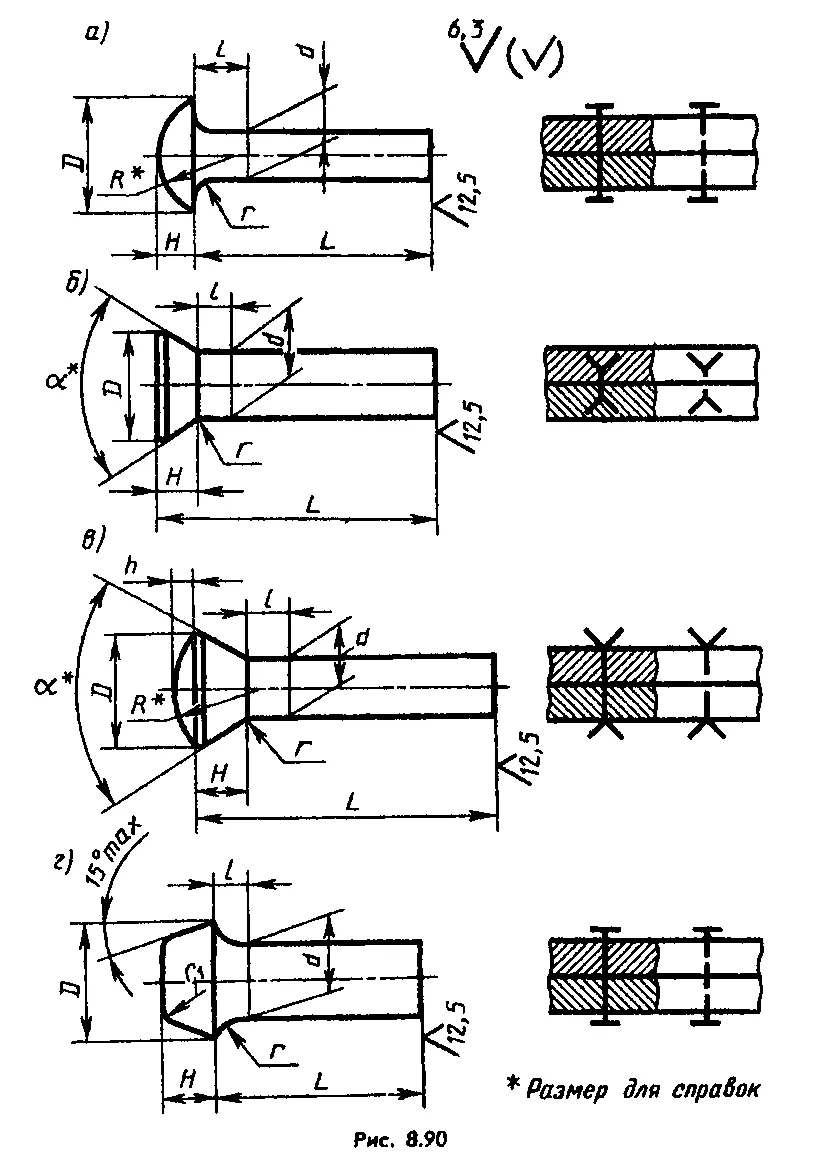

Наиболее широко применяют заклепки с полукруглой (рис. 8.90, а) по ГОСТ 10299—80* (СТ СЭВ 1019—78), потайной (рис. 8.90, б) по ГОСТ 10300—80* (СТСЭВ 1020—78), полупотайной (рис. 8.90, в) по ГОСТ 10301—80* (СТ СЭВ 1022—78) и плоской (рис. 8.90, г) головкой по ГОСТ 10303—80*, классов точности В и С, с покрытием или без него. Примеры обозначений:

Заклепка С8X20.38.M3.136 ГОСТ…, где С — класс точности, 8 — диаметр, 20 — длина, 38 — обозначение группы материала, МЗ—марка материала (медь), 136 — обозначение вида и толщины покрытия.

Заклепка 8X20.00 ГОСТ…класса точности В (не указывают), 8 — диаметр, 20 — длина, 00 — группа материала, в данном случае — Ст2 (марку материала указывают только для групп 01, 03, 38, так как каждая из них содержит по две марки), без покрытия.

Это обозначение обычно применяют на учебных чертежах для заклепок из стали.

Такие же заклепки, но повышенного качества (потайные выпускают с углом 90 и 120°) изготавливают по ГОСТ 14797—85… 14803—85. Обозначают так же, но без указания марок материала, например:

Заклепка 4X8.01 ГОСТ 14797—85.

Заклепки

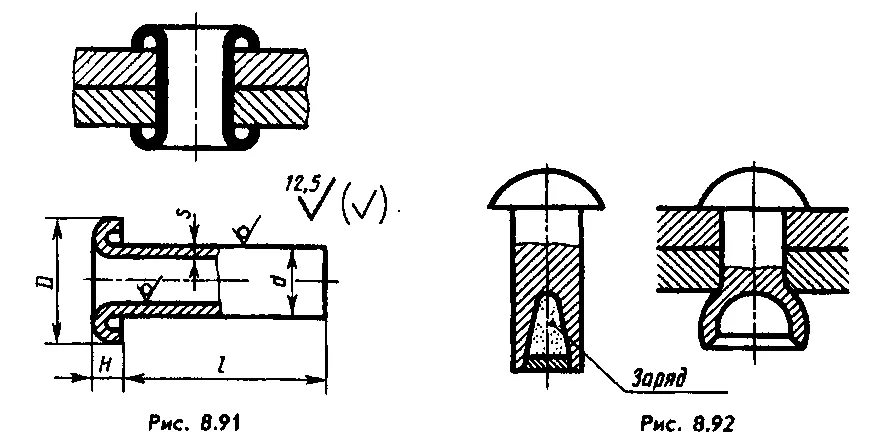

Стандартизованы пустотелые и полупустотелые заклепки, вы-пускаемые по ГОСТ 12638—80*…12641—80* в двух-трех исполнениях. Их применяют для соединения металлических деталей, не требующего высокой плотности, и деталей из легко деформируемых материалов (кож, пластмассы, картона и т. п.). Пример обозначения (рис. 8.91):

Заклепка 3X 20.03 ГОСТ 12638—80, где 3 — диаметр, 20 — длина, 03 — группа материала, заклепка исполнения 1 (не указывают). Марку материала указывают только для групп 01; 04; 21.

Заклепки

В случаях, когда нет доступа к зоне изготовления замыкающей головки, применяют взрывные заклепки (рис. 8.92).

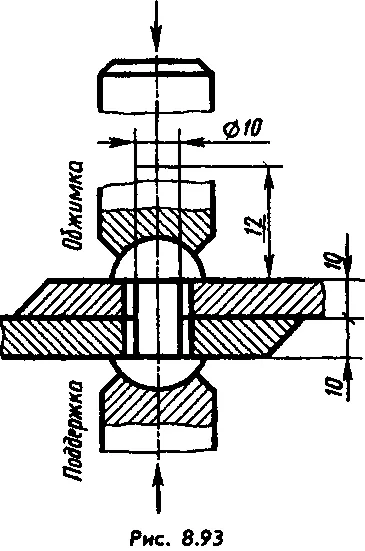

Отверстия под заклепки пробивают или сверлят немного большего размера (на 0,5… 1 мм) диаметра заклепки. Свободный конец должен иметь длину, необходимую для изготовления замыкающей головки (рис. 8.93) и выбираемую по ГОСТ 14802—85; например, расчетный диаметр заклепки 10 мм, общая толщина скрепляемых листов — 20 мм. По таблице стандарта находят, что для образования головки требуется 12 мм. Следовательно, общая длина заклепки, указываемая в обозначении, — 32 мм. Размеры гнезд под потайные и полупотайные головки находят по ГОСТ 12876—67* (СТ СЭВ 213—62).

Заклепки

По назначению заклепочные швы делят на прочные, плотные, обеспе-чивающие герметичность, и плотно-прочные; по конструктивным при-знакам — одно-, двух-, трехрядные и т. д.; с листами расположенными встык с одной или двумя накладками, внахлестку (рис. 8.94), с цепным или шахматным расположением заклепок и т. д.

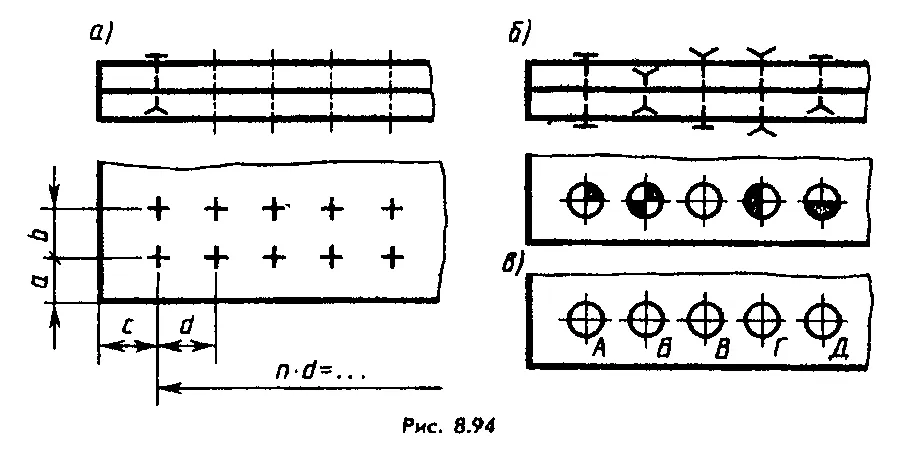

Если шов содержит заклепки одного типа и с одинаковыми размерами, то на чертежах согласно ГОСТ 2.313—82 (СТ СЭВ 138—81) их обозначают одним из условных знаков, приведенных на рис. 8.90 справа, в одном-двух местах каждого соединения, а в остальных — центровыми или осевыми линиями (рис. 8.94,а). При этом на чертеже наносят размеры (полученные расчетом) расстояний между заклепками в ряду, между рядами и от кромок листов.

Заклепки

Если шов содержит несколько групп заклепок различных типов, то поступают так, как показано на рис 8.94, б или е.

Обозначения заклепок и их количество указывают в спецификации сборочного чертежа, в отдельных случаях — на полках линий-выносок или в табличке, помещаемой на поле чертежа.
