Диаметры и размеры стальных труб в дюймах: понимание параметров
Диаметры стальных труб
В жилищно-коммунальном секторе, нефтяной, газовой и химической промышленности, а также в машиностроении широко используются стальные трубы для транспортировки жидкостей и газов.
Основные методы изготовления стальных труб:
- Горячая прокатка и горячее прессование;
- Холодная прокатка и волочение;
- Контактная, ручная электродуговая, газовая сварка.
Сортамент труб регулируется нормативными документами: размеры бесшовных изделий после горячей деформации соответствуют ГОСТ 8732-78, холодной деформации – ГОСТ 8734-75, электросварных – ГОСТ 10704-91. Также по ГОСТ 14162-79 производятся капиллярные стальные трубы с малыми диаметрами. Основные геометрические параметры, устанавливаемые в стандартах – внешний диаметр, толщина стенок трубы в миллиметрах и масса 1 метра изделия.
Таблица соответствия диаметров труб в мм и дюймах
|
Условный проход трубы (Dy), мм |
Диаметр резьбы (G), дюйм Понимание параметров стальных труб в дюймах имеет важное значение при выборе и использовании их в различных проектах. Например, труба с внутренним диаметром 32 мм стальная обладает определенными характеристиками, которые могут быть критически важными для соответствующего применения. Правильное знание диаметров и размеров помогает обеспечить успешное выполнение строительных работ и обеспечить надежность и долговечность конструкции.
|
Наружный диаметр трубы (Dн), мм |
||
|
Труба стальная водогазопроводная |
Труба стальная бесшовная |
Полимерная |
||
|
3/8″ |
||||
|
1/2″ |
21,3 |
|||
|
3/4″ |
26,8 |
|||
|
1″ |
33,5 |
|||
|
1 1/4″ |
42,3 |
|||
|
1 1/2″ |
||||
|
2″ |
||||
|
2 1/2″ |
 75,5 |
|||
|
3″ |
88,5 |
|||
|
3 1/2″ |
||||
|
4″ |
||||
|
5″ |
||||
|
6″ |

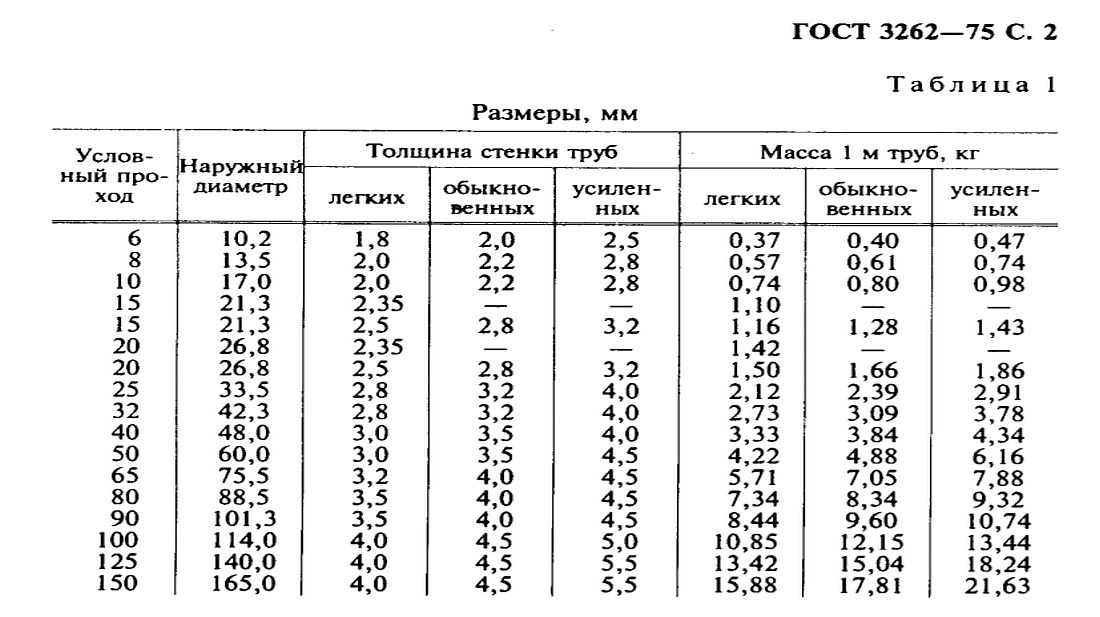

Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″).
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

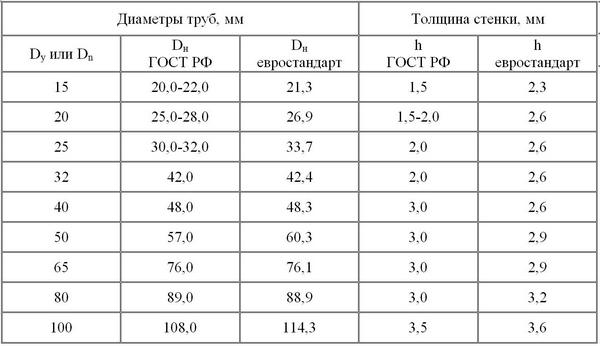

Наружные диаметры труб и толщина стенки труб
|
Наружный диаметр, Dн мм |
Толщина стенки, мм |
||
|
Трубы стальные водогазопроводные ГОСТ 3262-75 |
|||
|
2,8 |
|||
|
2,8 |
|||
|
3,2 |
|||
|
3,2 |
|||
|
3,5 |
|||
|
3,5 |
|||
|
Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 |
|||
|
3,5 |
|||
|
3,5 |
|||
|
3,5 |
4,0 |
||
|
3,5 |
4,0 |
||
|
3,5 |
4,0 |
||
|
4,0 |
4,5 |
||
|
4,0 |
4,5 |
||
|
4,5 |
5,0 |
6,0 |

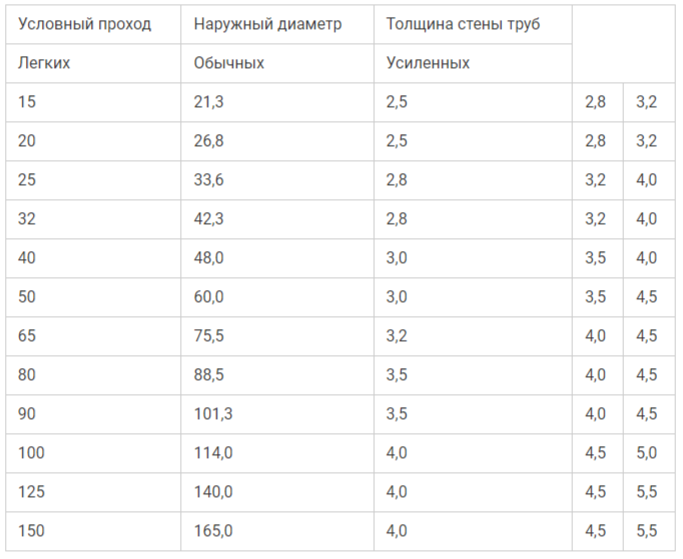

| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 3,5 | 4,0 | 4,5 | |
| 100 | 4,0 | 4,5 | 5,0 | |
| 125 | 4,0 | 4,5 | 5,5 | |
| 150 | 4,0 | 4,5 | 5,5 |
Чем лучше утеплить трубы отопления?
Утепление труб отопления поможет снизить теплопотери в системе отопления и уменьшить затраты на отопление помещений. Оптимальный способ утепления труб зависит от типа труб, материала изоляции и условий эксплуатации. Вот несколько способов утепления труб отопления:
-
Изоляционная лента: Для утепления труб диаметром до 3 дюймов можно использовать изоляционную ленту, которую наклеивают на трубы. Этот способ наиболее простой и дешевый, но не подходит для труб большего диаметра.
-
Гибкие трубки: Это трубки из пористого материала, которые надевают на трубы. Такие трубки можно использовать для утепления труб разного диаметра. Они хорошо сохраняют тепло и могут быть использованы в помещениях с высокой влажностью.
-
Трубки из полиуретана: Трубки из полиуретана обладают высокими теплоизоляционными свойствами и подходят для утепления труб большого диаметра. Они также прочны и могут использоваться в условиях высоких нагрузок.
-
Минеральная вата: Этот материал является одним из наиболее эффективных в утеплении труб. Минеральная вата обладает высокими теплоизоляционными свойствами и может быть использована для утепления труб разных диаметров.
-
Пенополиуретан: Этот материал обладает высокой теплоизоляцией и хорошо подходит для утепления труб во влажных помещениях. Он также легок в установке и прочен.
При выборе материала для утепления труб отопления нужно учитывать параметры труб, а также условия эксплуатации и личные предпочтения. Кроме того, не забывайте, что качественное утепление труб также поможет предотвратить замерзание воды в системе отопления, что может привести к ее повреждению.
