Труба полипропиленовая размеры: нюансы расчета пластиковых труб, таблица
На чтение 2 мин Просмотров 17к. 05.12.2020
Полипропиленовые трубы производятся в прямых секциях длиной от 2 до 4 метров и диаметром от 16 до 160 мм. В Российской Федерации наиболее распространены полипропиленовые трубы с размерами диаметров от 20 до 110 мм.
Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.
Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.
Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

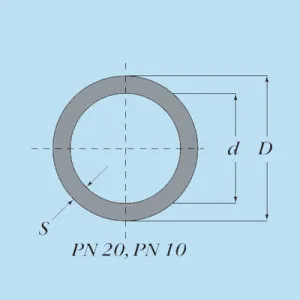

Труба полипропиленовая PN10, PN20 размеры:
Труба полипропиленовая для воды|
PN 20 Размер, мм |
D, мм |
S, мм |
d, мм |
PN 10 Размер, мм |
D, мм |
S, мм |
d, мм |
|
2,7 |
10,6 |
— |
— |
— |
— |
||
|
3,4 |
13,2 |
1,9 |
16,2 |
||||
|
4,2 |
16,6 |
2,3 |
20,4 |
||||
|
5,4 |
21,2 |
3,0 |
26,0 |
||||
|
6,7 |
26,6 |
3,7 |
32,6 |
||||
|
8,4 |
33,2 |
4,6 |
40,8 |
||||
|
10,5 |
42,0 |
5,8 |
51,4 |
||||
|
12,5 |
50,0 |
6,9 |
61,2 |
||||
|
15,0 |
60,0 |
8,2 |
73,6 |
||||
|
18,4 |
73,2 |
10,0 |
90,0 |

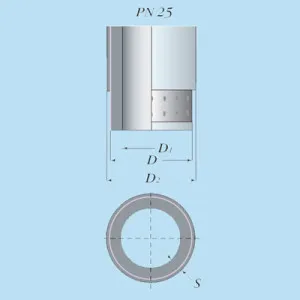

Армированная полипропиленовая труба PN25 размеры:
Труба полипропиленовая армированная|
D, мм |
D1, мм |
D2, мм |
S, мм |
|
13,2 |
21,2 |
4,0 |
|
|
16,6 |
26,2 |
4,8 |
|
|
21,2 |
33,2 |
6,0 |
|
|
26,6 |
41,4 |
7,4 |
|
|
33,2 |
52,5 |
9,1 |
|
|
42,0 |
65,9 |
11,3 |
|
|
50,0 |
77,9 |
13,3 |
Что нужно для сварки полипропиленовых труб?
Для сварки полипропиленовых труб потребуется специальное оборудование и некоторые инструменты. Вот список основных компонентов, необходимых для сварки полипропиленовых труб:
-
Электросварочный аппарат – это основное оборудование для сварки полипропиленовых труб. Он используется для нагрева и слияния труб.
-
Термоэлектроды – это металлические пластины, которые нагреваются до определенной температуры и используются для слияния труб.
-
Ножницы для труб – они необходимы для обрезки труб до нужной длины.
-
Наждачная бумага – используется для очистки концов труб перед сваркой.
-
Калибр – он необходим для проверки диаметра трубы после сварки.
-
Мерный инструмент – он используется для измерения длины трубы.
-
Рихтовочная линейка – это инструмент, который помогает выровнять трубу перед сваркой.
-
Присадочный материал – это специальный материал, который используется для усиления сварного соединения и уменьшения вероятности протечек.
Помимо этих основных компонентов, может потребоваться также защитная маска, перчатки и другие меры предосторожности для защиты от возможных опасностей при сварке труб. Важно также следовать инструкциям и рекомендациям производителя оборудования и материалов для обеспечения безопасной и эффективной сварки полипропиленовых труб.
