Излишняя влажность отрицательно влияет на качество и долговечность фундаментных конструкций, приводит к затоплению подвала и создает значительные трудности при проведении различных ландшафтных работ. Поэтому строительство дренажной системы является необходимым этапом при устройстве любого участка.

Содержание:

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Понятие дрен и дренажа

Функции дренажной системы и необходимость ее обустройства

Главная функция дренажа сводится к обеспечению защиты опорной конструкции строения от пагубного воздействия, создаваемого грунтовыми водами. Дренажная система уменьшает вероятность подтапливания подвального помещения, снижает риск заболачивания и затопления территории.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!
Высоко расположенные грунтовые воды, которые необходимо отводить от фундамента, обустраивая дренаж
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

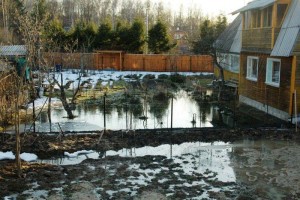

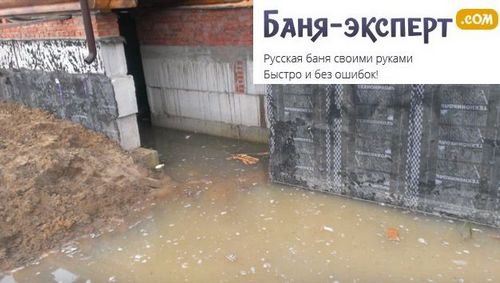

Подтопленная придомовая территория

Пренебрегая устройством дренажа, владелец рискует существенно увеличить вероятность уменьшения срока службы опорной конструкции по причине переувлажнения и воздействия сил морозного пучения.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Вода в подвале — следствие ошибок при проектировании и строительстве, отсутствии дренажной системы

Многих застройщиков интересует: обязательно ли обустраивать дренаж, если грунтовые воды залегают достаточно низко, а почва на участке не подвержена морозному пучению в высокой степени? Ответ следующий: каждый случай подлежит индивидуальному рассмотрению. Безоговорочная необходимость создания дренажа возникает в нижеперечисленных ситуациях:

  • если подвальные помещения заглублены ниже уровня грунтовых вод либо если пол подвального помещения возвышается над уровнем прохождения грунтовых вод меньше чем на полметра;
  • если подвальное помещение обустроено в грунте глинистого или суглинистого типа. Уровень прохождения грунтовых вод в данном случае значения не имеет;
  • если технические подполья на участке с глинистым/суглинистым грунтом заглублены больше чем на 150 см по отношению к горизонту. Особенности прохождения грунтовых вод в данном случае во внимание не принимаются;
  • если строение расположено в зоне капиллярного увлажнения.

Вывод из вышесказанного следующий:

  • дренажная система нужна, если грунтовые воды критически приближены к опорной конструкции постройки либо же если они проходят настолько высоко, что территория участка выглядит заболоченной и на ней почти ничего не растет;
  • дренажная система не нужна, если на участке сухо и уровень грунтовых вод в сезон дождей и период паводков не повышается до критического уровня.

Оптимальный вариант дренажной системы

Существует несколько разновидностей дренажных систем. В комплексе с фундаментной конструкцией целесообразно использовать 2 из них.

Во-первых, кольцевой дренаж.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Кольцевой дренаж

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Кольцевой дренаж фундамента

Данная система предназначена для обеспечения защиты подвальных помещений от затопления грунтовыми водами. В основе – трубчатые дрены, уложенные по контуру опорной конструкции.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

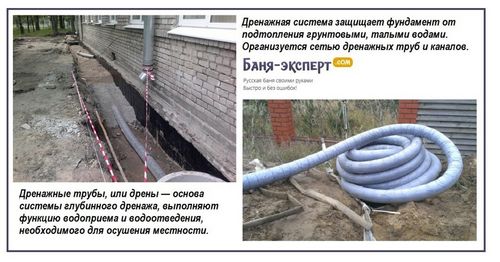

Дренажные трубы

Принцип действия кольцевого дренажа основывается на уменьшении уровня грунтовых вод в защищаемом контуре, благодаря чему снижается риск подтопления подземных конструкций. От глубины заложения труб по отношению к подземным водам напрямую зависит, насколько сильно будет понижаться уровень последних. Укладка кольцевых дрен осуществляется на определенном отступе от здания (обычно 1,5 — 3 м от фундамента), что делает возможным обустройство дренажа уже после возведения постройки.

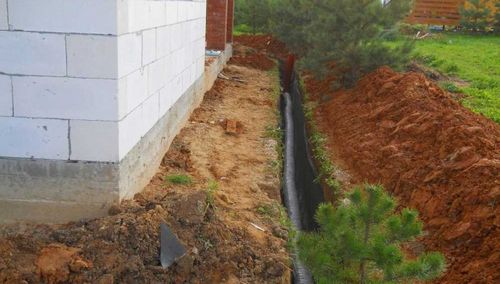

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Дрены прокладываются с некоторым отступом от фундамента

Во-вторых, пластовый дренаж. Недостатком такой системы перед вышерассмотренным вариантом является возможность ее обустройства исключительно на стадии возведения постройки, т.к. оборудуется она под подошвой фундамента на уровне песчаной засыпки. Лишняя влага посредством перфорированных дрен (труб) поступает в принимающей колодец, оттуда – в выбранное застройщиком место (канализацию, водоем, какое-либо углубление рельефа участка, либо же откачивается и используется в хозяйственных нуждах, например, для полива насаждений).

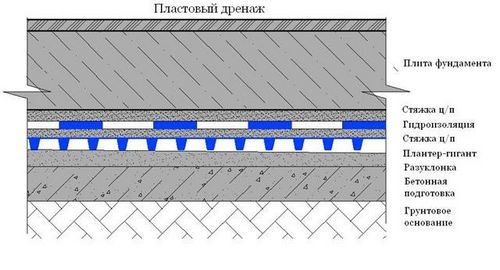

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Пластовый дренаж

При обустройстве пластового дренажа обеспечивается одновременная защита фундаментной конструкции от грунтовых вод и капиллярной влаги. Пластовый дренаж в особенности эффективен при возведении зданий с подвальными помещениями на грунтах слабопроницаемого типа. Уместно такое водоотведение и в том случае, если участок находится на территории с мощным водоносным слоем. Пластовый дренаж обязательно обустраивается, если здание расположено в зоне капиллярного увлажнения почвы и имеет подвальное помещение.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

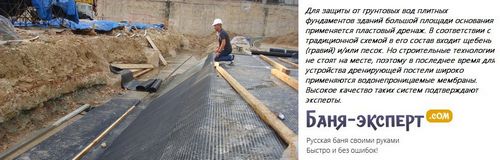

Пластовый дренаж — инновации

Чтобы дренаж вашего дома был максимально эффективным, мы расскажем о порядке обустройства как кольцевой, так и пластовой системы. Если же постройка уже возведена, останется довольствоваться одним лишь кольцевым дренажом – разрушать здание ради устройства пластового водоотвода никто не станет.

Из чего состоит дренаж?

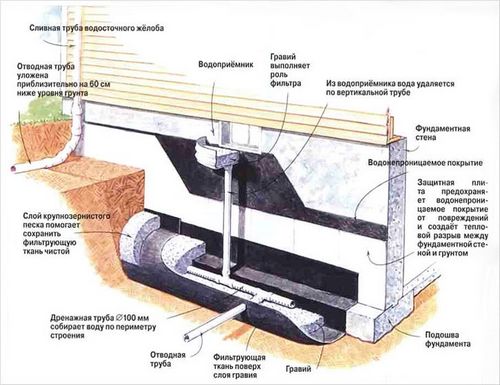

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

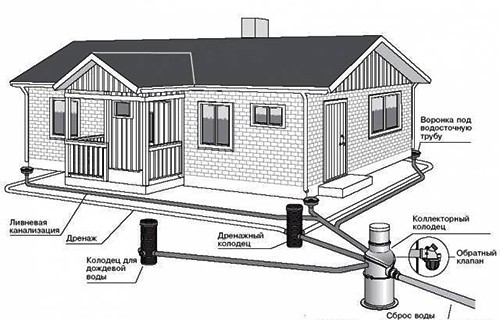

Схема дренажа фундамента

Главными элементами дренажной системы являются трубы, ревизионные колодцы и колодец для сбора воды. Установка последнего выполняется если строение расположено на ровной территории в условиях отсутствия возможности отведения воды за пределы участка.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Ревизионные колодцы

Трубы для дренажа

Ранее для обустройства дренажной системы применялись преимущественно металлические, асбестоцементные и керамические трубы.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

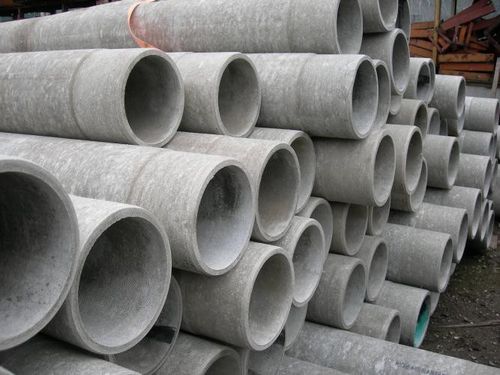

Труба дренажная асбоцементная

Такие изделия использовались исключительно ввиду своей широкой доступности и имели ряд недостатков, в числе которых:

  • частые засорения и заиливания;
  • сравнительно небольшой срок эксплуатации;
  • необходимость самостоятельной подготовки отверстий для поступления воды.

Гораздо более эффективным, удобным и современным решением являются пластиковые трубы – именно их мы рекомендуем использовать при обустройстве дренажной системы.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

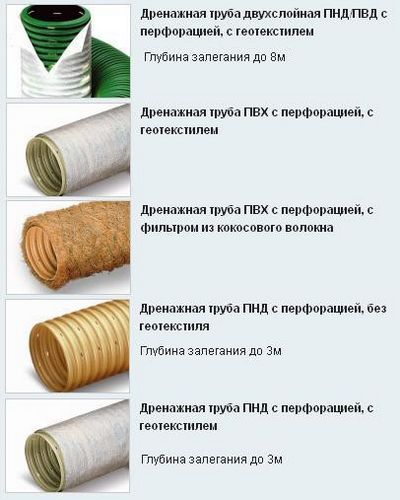

Труба дренажная перфорированная

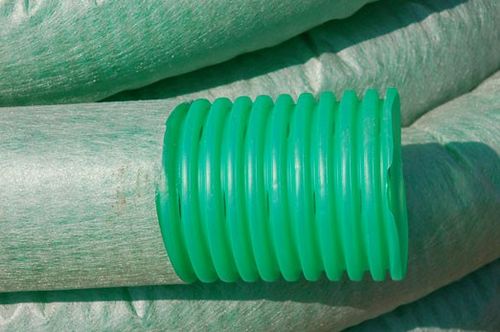

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Дренажная труба пластиковая с геотекстилем

Дренажную систему лучше всего собирать из перфорированных труб с ребрами жесткости, обеспечивающими равномерное распределение нагрузок на изделия.

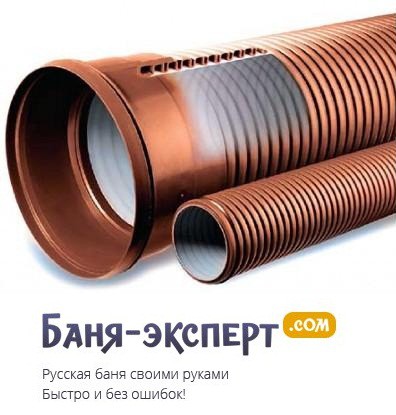

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

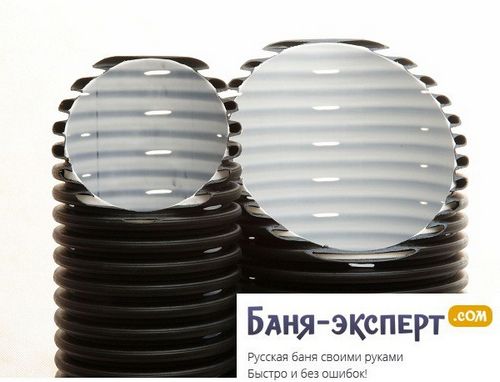

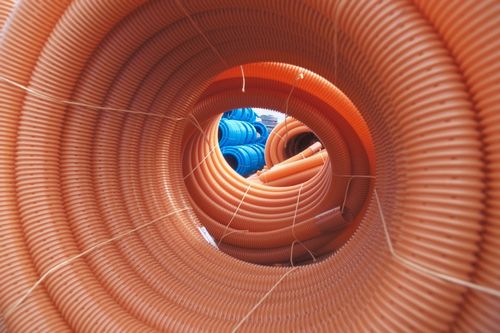

Перфорированные дренажные трубы

Преимущества пластиковых труб очевидны:

  • длительный срок службы;
  • высокие прочностные показатели. Наличие ребер жесткости, как отмечалось, способствует равномерному распределению нагрузок, что позволяет трубам эффективно противостоять возникающему давлению;
  • устойчивость к гниению, коррозии и различным неблагоприятным воздействиям;
  • простота транспортировки и монтажа. Пластиковые трубы для обустройства дренажа мало весят и хорошо гнутся, что позволяет монтировать их без задействования дополнительных компенсирующих элементов;
  • способность самоочищаться. Внутренние стенки рассматриваемых труб, в отличие от внешних, являются гладкими, благодаря чему исключается вероятность накопления загрязнений;
  • оптимальное соотношение стоимости и качественных показателей.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Пластиковые трубы — это лучшее соотношение качества и цены

Пластиковые трубы можно прокладывать на глубине до 5-6 м, т.е. с их помощью получится обустроить дренаж любого фундамента.

Полезный совет! В продаже доступны перфорированные пластиковые трубы с предустановленными фильтрами. При выборе таковых необходимо, прежде всего, ориентироваться на особенности грунта на участке. Рекомендации приведены в таблице.

Таблица. Выбор фильтров в зависимости от типа грунта

Тип грунта Рекомендации по обустройству фильтрации
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Щебеночный

Для обустройства дренажа в таких грунтах подходят перфорированные пластиковые трубы без применения дополнительных фильтров.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Песчаный

В данном случае фильтрация обеспечивается силами геотекстиля и щебеночной засыпки.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Глинистый

В данном случае допускается обустройство дренажа без задействования дополнительного фильтрующего материала, но после укладки труб обязательно выполняется минимум 20-сантиметровая щебеночная засыпка.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Суглинистый

В целях предотвращения заиливания труб, обустраивается фильтрация из геотекстиля.

При выборе диаметра дренажных труб ориентируются, прежде всего, на степень увлажнения грунта. По технологии должен быть выполнен обширный гидрологический расчет, но на практике в условиях частных земельных угодий все обычно ограничивается стандартными значениями, а именно:

  • для верховодок – 10-сантиметровые трубы;
  • для кольцевого и пластового дренажа – 16,5-сантиметровые трубы.

Глубина закладки труб определяется в соответствии с уровнем промерзания грунта – дренаж должен находиться ниже этой точки.

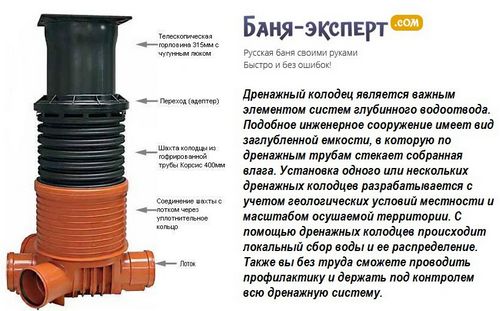

Дренажные колодцы

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Дренажные колодцы

При обустройстве дренажной системы применяется 2 разновидности колодцев.

Во-первых, инспекционные (ревизионные) колодцы. Устанавливаются для контроля состояния системы и ее очистки от засорений. При образовании таковых в колодец опускается насос и труба прочищается. Установка ревизионных колодцев выполняется в местах пересечения труб, на каждом 2-м повороте и с 50-метровым шагом на прямых трубопроводах. Стандартный диаметр таких изделий составляет 60 см. Дополнительно смотровые колодцы берут на себя функцию уловителей песка. Для этого нижняя часть конструкции укомплектована специальной улавливающей сеткой, а установка изделия осуществляется так, чтобы его дно было на 10-30 см заглублено ниже, чем трубы (конкретное значение подбирается в соответствии с высотой расположения выпускных фитингов для подсоединения труб).

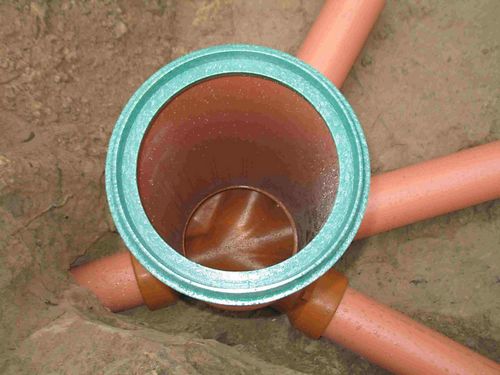

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

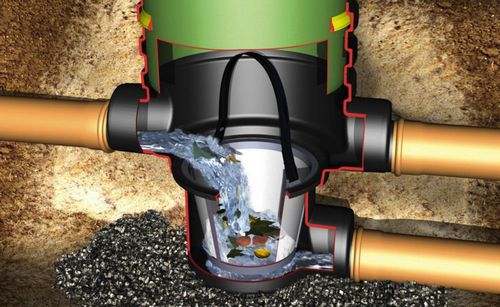

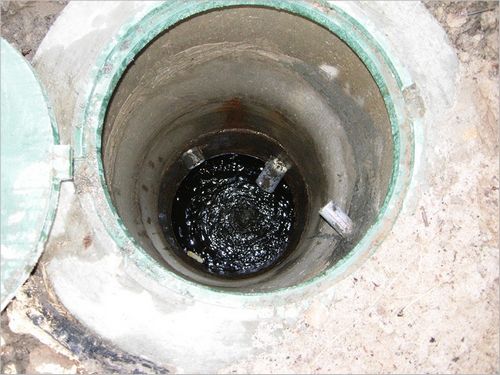

Смотровой колодец

Во-вторых, колодец-коллектор. Является конечным резервуаром системы – именно сюда стекает собранная влага. Герметичная конструкция укомплектована глухим дном. Собранную воду можно расходовать на полив либо отводить в водоем, овраг или другое подходящее место.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Колодец-коллектор

Если земельный участок расположен на песчаном грунте или другой почве с хорошей водопроницаемостью, вместо колодца-коллектора можно установить т.н. фильтрующий колодец. Глухое дно у такой емкости отсутствует. Вместо него осуществляется засыпка слоя водопроницаемого материала, как правило, щебенки. Вода, поступившая в фильтрующий колодец по трубам дренажной системы, отводится в грунт.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

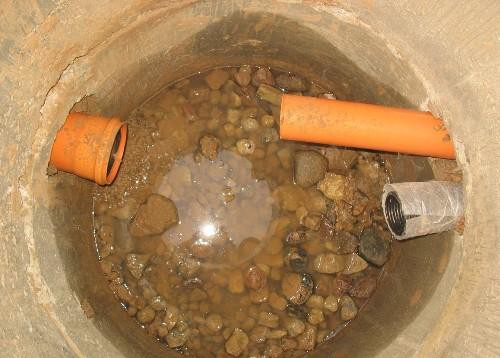

Фильтрующий колодец

Дополнительно в состав системы включаются заглушки, переходники, фитинги и колена. Соединение осуществляется через герметизирующие прокладки из комплекта. Ассортимент доступных комплектующих представлен на фото.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

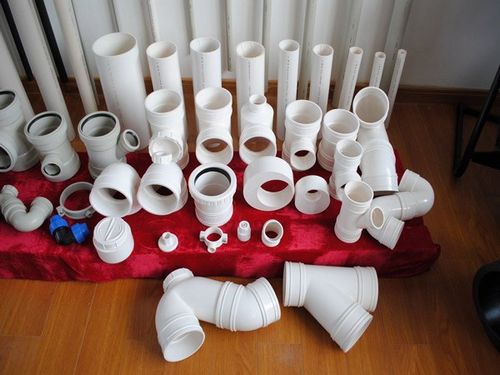

Ассортимент доступных комплектующих

Предварительные расчеты

При обустройстве частной дренажной системы собственными силами, расчеты сводятся к определению глубины заложения труб и колодцев, а также оптимальных уклонов трубопроводов.

Глубина закладывания дренажа определяется по глубине заложения опорного основания. Принцип прост: дренаж обустраивается на 0,3-0,5 м ниже фундаментной подошвы.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

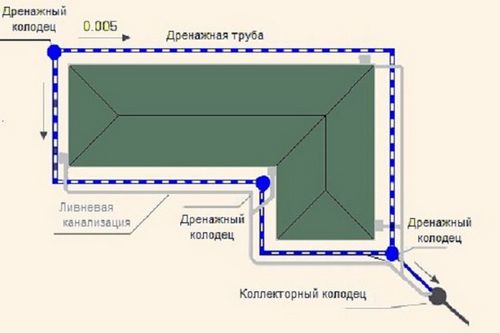

Схема дренажа

Уклон трубопроводов должен быть таким, чтобы движущаяся по ним вода могла достаточно быстро и эффективно отводиться в приемный резервуар. Традиционно выдерживают уклон, составляющий 20 мм на каждый погонный метр.

Предварительно найдите наивысшую и самую низкую точки участка. В первой вы обустроите место сбора воды (чаще всего это самый высокий угол дома), во второй смонтируете приемный колодец. Благодаря естественному уклону не придется покупать дополнительное насосное оборудование для перекачивания грунтовых вод.

Для лучшего понимания ситуации, ознакомьтесь с примером расчета дренажа фундамента.

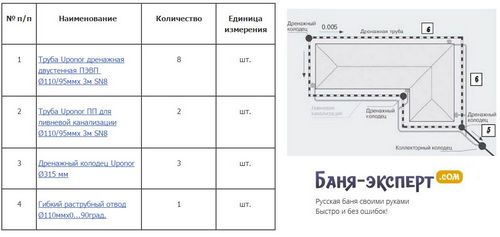

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Пример спецификации для бани 6х6 м прямоугольной формы, дренажных колодцев — 3 шт.

Дано:

  • размеры здания – 9х6 м;
  • расстояние между коллекторным колодцем и строением – 10 м;
  • величина выступа верхнего края колодца над землей – 0,3 м.

Для определения длины каждого отдельного участка траншеи до водоприемника нужно сложить длины сторон здания. В данном примере результат будет равен 15 м. Суммарное расстояние до приемного колодца в этом случае составит 25 см. Общий уклон рассматриваемой системы – 0,5 м (по паре сантиметров на каждый из полученных 25 м).

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Схема дренажной системы

Важно! Расстояние между фундаментом и элементами дренажной системы должно составлять не меньше 3 м. Засыпка песка и щебенки осуществляется на глубине ниже уровня промерзания грунта.

Пластовый дренаж своими руками

Главная функция такой системы, как отмечалось, сводится к защите фундамента от пагубного воздействия грунтовых вод и подвальных помещений от затопления. Пластовый дренаж может применяться как самостоятельное средство, так и входить в состав комплексного дренажа. Во втором случае для соединения пластового дренажа с наружными дренами применяются трубопроводы.

Минимальная толщина слоя пластового дренажа, обустроенного под фундаментом, с учетом засыпок – 30 см. Габариты подбираются так, чтобы периметр дренажной системы на 20-30 см выходил за периметр строения.

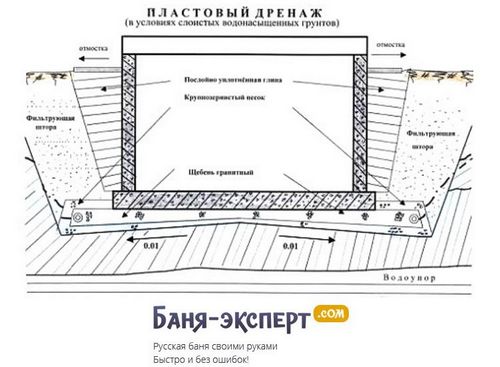

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

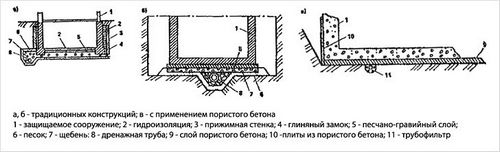

Схема пластового дренажа

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

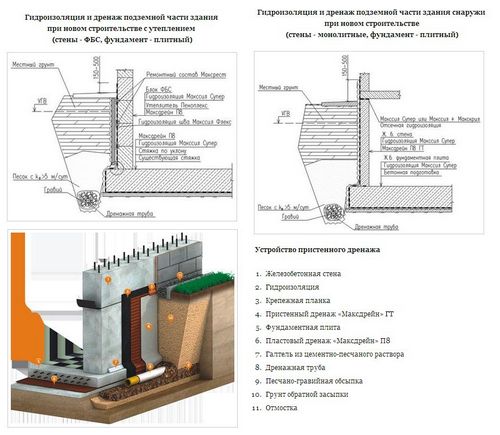

Схемы пластовых дренажей

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Пластовый вентиляционный дренаж в разрезе

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Дренаж закрытого типа или пластовый

Важное примечание! На практике особая необходимость в использовании пластового дренажа возникает разве что при строительстве на глинистом грунте. В остальных случаях кольцевой дренажной системы, как правило, оказывается более чем достаточно.

Глубину заложения труб определяйте так, чтобы они располагались ниже глинистого шара грунта.

Важное примечание! Информация о предварительной разметке, выемке грунта и последующем обустройстве фундамента после укладки дренажных труб не приводится, т.к. обо всем этом ранее в подробностях рассказывалось в соответствующей публикации нашего сайта.

Работа по обустройству пластовой дренажной системы сводится к следующему.

  1. Подготовив котлован для опорной конструкции, вы дополнительно углубляете его как минимум на 20 см. На этом этапе, как отмечалось, нужно снимать более широкий слой почвы по сравнению с местом прохождения фундамента.
  2. Далее дно полученного котлована засыпается 20-сантиметровым слоем щебенки. Засыпка тщательно уплотняется и разравнивается с соблюдением уклона (в данном случае целесообразно делать 3-сантиметровый уклон на каждый метр площадки) в направлении приемного колодца.
  3. Далее по периметру щебеночного основания укладываются гибкие перфорированные пластиковые трубы с ребрами жесткости. Концы труб отводятся к местонахождению приемного колодца.

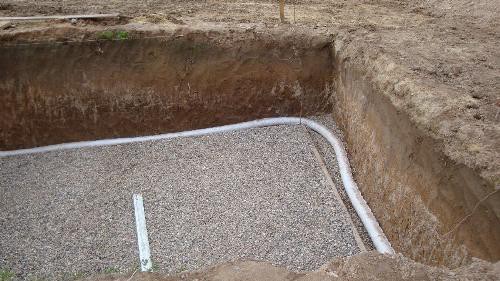

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

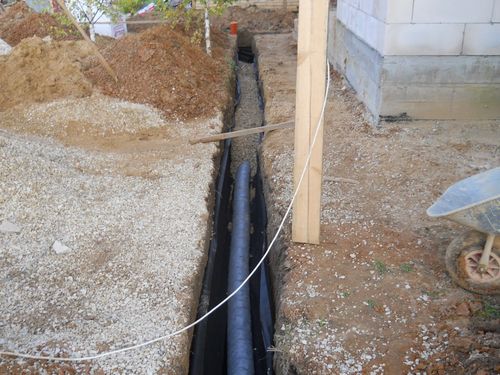

Прокладка труб

Дальнейшее обустройство фундамента осуществляется в стандартном порядке.

По итогу влага, проникающая под фундаментную подошву, посредством перфорированных отверстий будет проникать в трубы и по ним отводиться в приемный колодец.

Что касается приемного колодца, в случае с пластовым дренажом целесообразно использовать его фильтрационную разновидность. Размеры готовых фильтрационных колодцев круглой формы в среднем составляют 150 см, прямоугольных – 280х200 см. Высота – больше 200 см.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Приемный колодец

Для колодца, желательно на расстоянии минимум 3 м от будущего фундамента, выкапывается яма такой глубины, чтобы днище приемного резервуара располагалась хотя бы на 1 м ниже точки входа дренажной трубы. Это в идеале. На практике же делают так, чтобы между грунтовыми водами и дном колодца оставался как минимум 1 м разницы. Соблюдение этих правил обеспечит максимально эффективную и правильную эксплуатацию дренажной системы.

Длину и ширину ямы подбирают так, чтобы после установки колодца с каждой его стороны осталось минимум 200-300 мм свободного пространства. Колодец устанавливается в яму. Дно резервуара засыпается 30-сантиметровым слоем щебенки, уплотняется.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

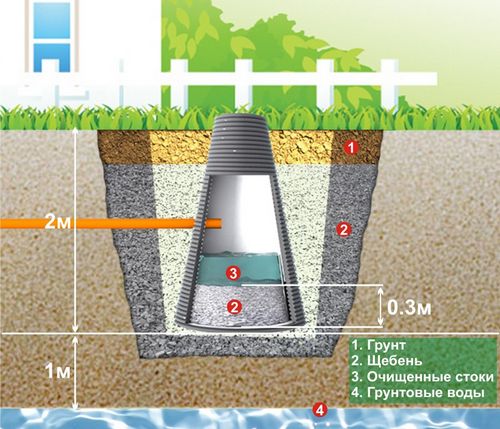

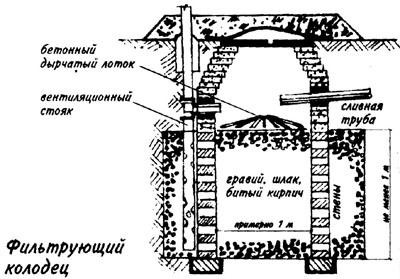

Фильтрующий колодец

Пространство между емкостью и стенками ямы также засыпается щебнем минимум на высоту 1 м. Трубы дренажной системы вводятся в резервуар. Сверху все это укрывается геотекстилем и послойно засыпается песком и грунтом с тщательной трамбовкой.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Фильтрующий колодец

Вода из колодца будет отводиться в глубинные слои почвы.

Полезный совет! Не засыпайте колодец полностью – оставьте возможность проведения ревизионных работ. Для этого, доведя засыпку до верхнего края колодца, установите уплотнитель, горловину и люк из комплекта.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!
Пластиковые доборные элементы
Дренаж фундамента своими руками - пошаговое руководство по обустройству!
Монтаж фильтрующего колодца

Важно! Для установки колодца придется привлечь спецтехнику и/или несколько помощников – справиться с двухметровой объемной конструкцией самостоятельно вряд ли получится.

Кольцевой дренаж своими руками

Такую систему можно обустроить уже после завершения возведения здания. Рекомендации в отношении отступов между конструкциями и дренажем остаются аналогичными.

Предварительно следует привести пару дополнительных важных замечаний.

Во-первых, в отношении глубины заложения дренажных труб. Зависимость проста: трубы закладываются на полметра ниже фундамента постройки.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

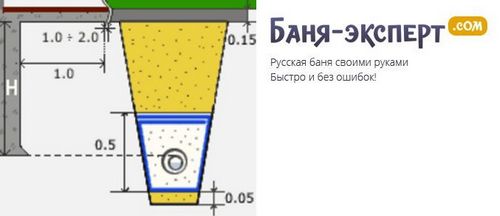

Схема прокладки труб кольцевого дренажа

Во-вторых, в отношении накопительного колодца. В случае с коллекторной системой целесообразнее использовать его разновидность с глухим дном. Порядок установки отличается от инструкции к фильтрационному колодцу лишь отсутствием донной щебенчатой засыпки.

Ревизионные колодцы устанавливаются по тому же принципу, что и накопительные. Меняются лишь габаритные характеристики изделий (подбираются в зависимости от условий конкретной ситуации) и места ввода дренажных труб.

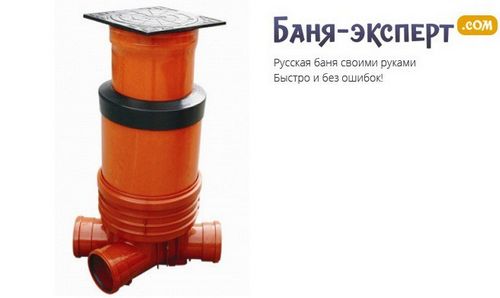

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

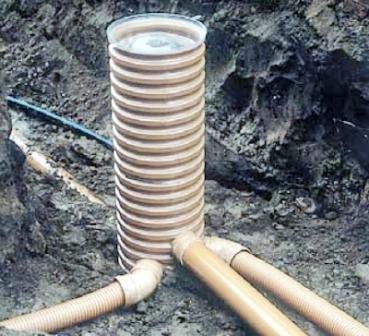

Ревизионный колодец

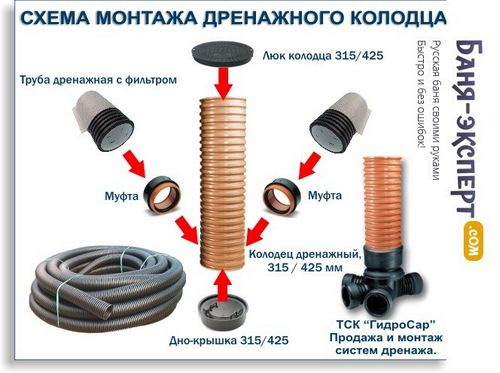

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Схема монтажа колодца

В-третьих, в отношении размеров траншеи. Для определения оптимального показателя приплюсуйте к наружному диаметру трубы 200-300 мм. Оставшееся свободным пространство будет заполнено щебенкой. Поперечное сечение траншеи может быть прямоугольным и трапециевидным – как вам удобнее. Со дна ям обязательно убираются камни, кирпичи и прочие элементы, способные нарушить целостность укладываемых труб.

Порядок работы представлен в таблице.

Предварительно для собственного удобства можете сделать разметку. Для этого отступите от стен дома 3 м (в идеале. В условиях отсутствия достаточного пространства многие застройщики уменьшают этот показатель до 1 м, ориентируйтесь по ситуации), вбейте в землю металлический или деревянный колышек, отступив от него дальше на ширину траншеи вбейте второй колышек, затем аналогичные ориентиры установите напротив, у противоположного угла строения. Натяните между колышками веревки.

Таблица. Кольцевой дренаж своими руками

Этап работы Описание
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Земляные работы

Выройте траншеи по периметру фундамента. Не забывайте о наклоне дна – выдерживайте его в пределах 1-3 см на каждый метр.
По итогу наивысшая точка дренажной системы должна располагаться ниже по отношению к самой низкой точке опорной конструкции.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Устройство фильтрующих слоев

Засыпьте дно траншеи 10-сантиметровым слоем речного песка. Тщательно утрамбуйте с соблюдением заданного уклона. Поверх песка уложите слой геотекстиля (если грунт чистый песчаный) такой ширины, чтобы в последующем можно было укрыть трубы с учетом толщины щебенчатой засыпки.
Поверх геотекстиля засыпьте 10-сантиметровый слой щебенки, не забывая выдерживать заданный уклон.
На щебень уложите трубы. На изображении показаны обычные оранжевые канализационные трубы – здесь застройщик самостоятельно сделал отверстия. Удобнее использовать рекомендованные нами гибкие изначально перфорированные трубы, но при отсутствии таковых можете пойти путем застройщика с фотографии. Между отверстиями выдерживайте 5-6-сантиметровый шаг. Рекомендации по соединению труб приводились ранее.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Продолжение устройства изоляции

Поверх трубы насыпьте 15-20-сантиметровый слой щебенки. Заверните геотекстиль с нахлестом. По итогу трубы будут со всех сторон окружены щебенкой, отделенной от грунта и песка геотекстилем.

В завершение остается установить ревизионные и накопительный колодцы, подключить к ним трубы и выполнить обратную засыпку грунта.

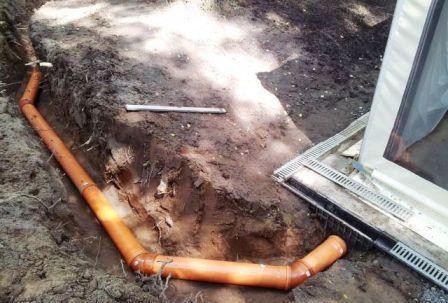

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

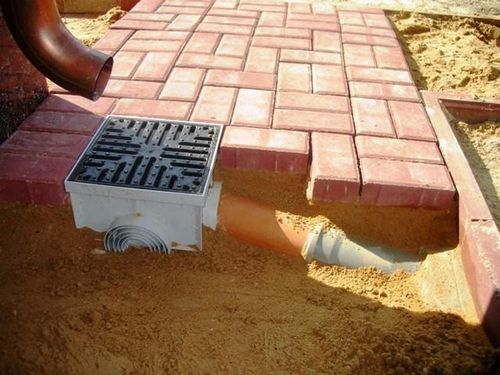

Подключение колодца

Типичные ошибки при устройстве дренажа фундамента

Ознакомьтесь с перечнем наиболее популярных ошибок, допускаемых частными застройщиками, избегайте их в процессе выполнения работы и дренаж вашего фундамента будет максимально долго служить безо всяких нареканий.

  1. Во-первых, не возлагайте надежды на пристенный фундамент. Его функции сводятся преимущественно к отведению атмосферных осадков, а не грунтовых вод.
  2. Во-вторых, не используйте геотекстиль в качестве фильтра, если ваш участок расположен на суглинках или супесях – спустя несколько лет произойдет кольматация фильтра, что ухудшит эффективность дренажной системы.
  3. В-третьих, контролируя угол наклона траншей для укладки труб по возможности работайте с теодолитом и нивелиром вместо уровня – так правильнее.
  4. В-четвертых, используйте именно дренажные колодцы вместо ливневых. Последние предназначены для сбора атмосферных осадков.
  5. В-пятых, не возлагайте все надежды на одну лишь дренажную систему. Для обеспечения максимально эффективного отведения влаги от опорной конструкции и строения обязательно должна быть обустроена водосточная система в направлении ливневки.
Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Ливневка

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Отвод воды с крыши в ливневую канализацию

Этот момент заслуживает отдельного рассмотрения. Прежде всего, запомните: дренаж и ливневку запрещается подсоединять к одной трубе. На практике при таком решении эффект будет обратным ожидаемому – в дождливый период дренаж не справится с отведением влаги. В результате почва около опорной конструкции переувлажнится, зимой избыточная влага замерзнет, грунт вспучится. Это может привести к деформации отмостки, возникновению подвижек опорной конструкции и ее дальнейшему разрушению.

Дренаж фундамента своими руками - пошаговое руководство по обустройству!

Особенности монтажа ливневой канализации

Для изготовления ливневки можно использовать обычные оранжевые канализационные трубы. В систему включаются водоприемные лотки. Вода отводится в накопительный колодец. Подробная инструкция по обустройству ливневки не приводится, т.к. это тема для отдельной объемной публикации, не связанной с дренажной системой.

Видео – Дренаж фундамента своими руками


Похожие статьи

Добавить комментарий
