Устройства для подогрева воды имеют высокую эффективность, так как могут быстро и легко приготовить нужный объем кипятка. Первые подобные устройства появились во время строительства жилых домов без центрального отопления или с проблемами в подаче теплой воды, таких как квартиры или коттеджи.

Газовыми колонками называют водонагреватели, которые работают на основе сгорания газа.

Содержание:

Дымоход для газовой колонки: принцип установки
Дымоход для газовой колонки: принцип установки

Схема газовой колонки.

Принцип работы газовых колонок

Принцип работы данных аппаратов прост: ледяная вода из трубы попадает прямо в теплообменник, под которым располагается горящая газовая горелка. Газы сгорания выводятся через специально встроенную трубу — дымоход, а кислород поступает естественным способом через вентиляционные системы. Использование различных водонагревателей предполагает, что для получения нужной температуры должно пройти определенное количество времени, и чем сильней по мощности будет сама газовая колонка, тем быстрее и больше литров в минуту она сможет выпускать горячей воды. Стандартно выбирают нагреватели с выходом в 16-17 литров в минуту, так как предполагается использование сразу на нескольких водопроводных точек в доме, например, ванная и кухня.

Дымоход для газовой колонки: принцип установки

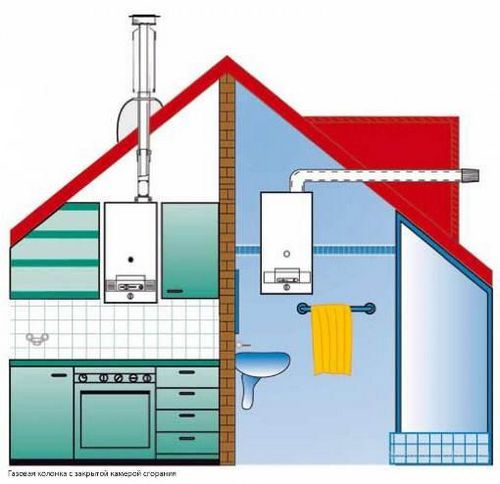

Схема установки газового дымохода.

Выделяют три типа газовых колонок: ручной, пьезорозжиг и электронный.

Первый и самый простой тип — ручной, приводится в действие с помощью спичек и сейчас практически не используется, так как он небезопасен.

Пьезорозжиг: работа начинается при внешнем воздействии на кнопку, вследствие которого появляется искра, от нее загорается горелка, и водонагреватель приводится в действие.

И самый распространенный ныне — электронный.

Вернуться к оглавлению

Инструменты для установки колонки

Во всех инструкциях к газовым водонагревателям постоянно пишутся напоминания о том, что их должны устанавливать именно специалисты, имеющие допуск к работе и специальную квалификацию, чтобы избежать нежелательных несчастных случаев, так как, занимаясь установкой в квартире, вы подвергаете опасности не только себя, но и ваших соседей. И если сотрудники государственных органов узнают об отсутствии разрешения на работу данного типа, можно получить штраф.

Правильное функционирование таких конструкций зависит от правильной установки. Если же вы все-таки решитесь заниматься подключением самостоятельно, то нужно тщательно подготовиться. Освободить рабочее место от ненужных предметов, которые могут замедлить процесс, и приготовить все инструменты, которые могут пригодится. А именно:

Дымоход для газовой колонки: принцип установки

Схема дымохода для газовой колонки.

  • конструкция газовой колонки;
  • труба для подачи воды из ПХВ;
  • фитинги-американки;
  • трубка для подачи газа из металлопластика;
  • газовый кран;
  • фильтр магнитный;
  • фильтр солевой;
  • фитинги для металлопластика;
  • водопроводный контрольный кран;
  • гофра;
  • набор дюбелей и саморезов;
  • кран Маевского;
  • электродрель;
  • труборез;
  • паяльная лампа для труб;
  • набор комбинированных ключей.

Вернуться к оглавлению

Выбор подходящего места и условий для установки аппарата

В помещении, где будет проходить установка газовой колонки, должны обязательно соблюдаться нормативы, в первую очередь, для безопасности самих жильцов:

  • объем комнаты должен быть не меньше 7,4 м³;
  • обязательно должен быть прямой доступ воздуха — вентиляция;
  • высота помещения — не меньше 2 метров;
  • должен быть установлен дымоход;
  • категорически запрещено устанавливать газовые колонки в санузле;
  • материал на стене, куда будет крепится водонагреватель, должен быть из невоспламеняющегося материала;
  • колонку нельзя размещать вблизи газовых плит и открытого огня.

Если все это соблюдено, то можно установить дымоотводы.

Вернуться к оглавлению

Выбор вытяжной трубы для водонагревателя и установка дымохода

Дымоход для газовой колонки: принцип установки

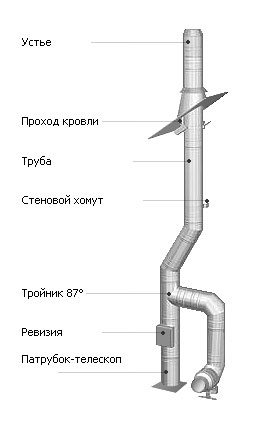

Схема устройства дымохода для газовой колонки.

Дымоходом для газовой колонки называется трубка, выводящая сгорающий газ из системы нагревания.

Правильная вытяжная труба продуктов сгорания — это наиважнейший момент в установке водонагревателя. И не просто так. Только при качественной установке можно не беспокоиться о безопасности.

Различают несколько видов труб для дымохода газовой колонки:

  1. Гофрированные, они выгодны тем, что доступны по цене, их можно растянуть примерно до 2,5-3 метров в длину или сделать еще длиннее путем наращивания еще одной трубы с помощью скотча на основе металла.
  2. Алюминиевые вытяжки, они удобны тем, что абсолютно невосприимчивы к вредным внешним воздействиям образования конденсата, очень легки и доступны в установке. Единственный недостаток такой трубы — в холодное время года придется дополнительно утеплять, чтобы избежать оледенения.
  3. Коаксильная вытяжная труба сейчас используется намного чаще остальных, так как при помощи такого дымоотвода воздух для вентиляции поступает через эту же трубу с улицы, а не из помещения, потому что в ней установлена еще одна трубка для выхода продуктов сгорания.

Вернуться к оглавлению

Установка дымохода для колонки

При установке дымоотводных труб должны соблюдаться определенные нормы:

Дымоход для газовой колонки: принцип установки

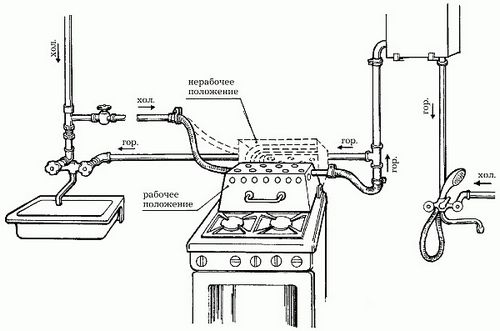

Схема работы газовой колонки.

  • запрещено включать газовые водонагреватели без зафиксированного в нем дымоотвода;
  • вытяжной процесс внутри дымохода должен быть равномерным и постоянным;
  • материал трубки должен быть негорюч, устойчив к выделению конденсата (или в процессе эксплуатации начнется гниение стенок трубы, продукты горения будут попадать в жилое помещение), к коррозиям и к механическому воздействию на него;
  • располагается дымоход снаружи только в вертикальном положении;
  • количество загибов трубки не должно быть больше трех;
  • дымоотвод должен быть максимально загерметизирован, чтобы исключить попадание газа в комнаты;
  • аппарат дымохода обязательно должен соответствовать нормам установки СНиП;
  • запрещается выводить дымоотводную трубу в помещение чердака или в промежуток между этажами;
  • к трубе должен быть открытый доступ для быстрого устранения неполадок в случае необходимости;
  • нельзя использовать вентиляционные системы для вывода продуктов горения;
  • дымоотводная трубка должна находится не ниже 0,4-0,5 метров над крышей.

Наиболее легкий способ — установка гофрированной трубы для дымоотвода. Плюс ее в том, что она гибкая и ее можно растягивать, например, если при замене водонагревателя не хватает длины до отверстия выхода продуктов сгорания. Ширина дымоотводной трубки должна соответствовать размеру газовой трубы в водонагревателе. Сма гофра вставляется в отверстие выхода газов, а другой ее конец помещается в дымоход. Дымоходы нашего времени делают в виде конструкций-сэндвичей.

Вернуться к оглавлению

Установка металлического дымохода своими руками

  • прежде всего точно замеряется расстояние, нужное для дымохода, и закупаются специальные трубки, хомуты для крепления, узлы для проложения труб между перекрытиями, переходник с колонки и зонтик для прикрытия места для выхода продуктов горения;
  • начинается монтаж дымоотвода с нижней части — с подключения к газовой колонке. Для этого берутся специальные переходники, а сами стыки пропитываются герметиком;
  • присоединяется труба, в которую устанавливают задвижку для нарастания тяги;
  • далее устанавливаются оставшиеся части дымохода, закрепленные хомутами через каждые 1,6 метра;

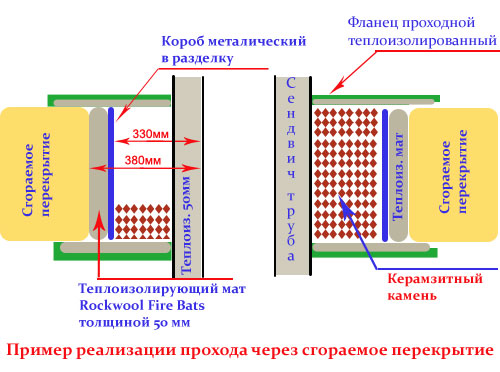

  • там, где дымоходные трубы проходят сквозь пласты перекрытий, устанавливают защитные узлы для исключения возникновения пожаров. Сам выход дымоходов из крыши тщательно изолируют заглушкой.

Вернуться к оглавлению

Установка газовой колонки

Для начала на стене закрепляются крючки, на которые будет вешаться водонагреватель. Если на стене есть кафель, то он сверлится специальным пером по кафелю обычной дрелью, необязательно включать ударный режим, так больше вероятность того, что плитка не деформируется. Подготавливают все, что может понадобиться для установки, важно не забыть приобрести шланги для горячей и холодной воды с резьбой нужного размера и длины. Перед подсоединением газового рукава к трубке с подачей газа нужно проверить край гладкий трубки, так как в дальнейшем будет использоваться прокладка из паронита.

Если края шершавые, то они выравниваются либо напильником, либо мелкой наждачной бумагой. Гораздо удобнее подсоединять колонку к шлангам в снятом состоянии. Для того чтобы загерметизировать соединения резьбы газовых труб, можно использовать ленту тангит. Закрученные резьбы, проложенные нитью укрепления, раскручивать нельзя, так как тангитная лента потеряет свои свойства. Обязательно нужно проверить качество всех соединений чем-нибудь, что хорошо пенится, к примеру, жидким мылом. Если есть свищи, их обязательно нужно устранить — все до единого. Снимают с колонки крышку и подсоединяют шланги для воды. Водяные соединения лучше всего укреплять льном со специальной сантехнической пропиткой. После сборки обязательно включается вода, проводится проверка на наличие течи. Если где-то немного капает, то ничего опасного в этом нет.

Газовые укрепления нужно покрыть специальным составов с цинковыми частицами. Фиксируют дымоотвод на колонку. Далее закрепляют колонку на стене и настраивают, открывая газовый кран на максимум, чтобы началась подача газа. Открывается горячая вода и начинается работа водонагревателя.
