В настоящее время активно обсуждается тема массовой смены систем отопления с вертикальных на горизонтальные. Операция таких систем позволяет контролировать и учитывать расход тепла. Из-за этого имеет смысл обзореть основные виды горизонтальных систем отопления. Двухтрубная система с насосной циркуляцией воды и нижней разводкой подающего трубопровода является одной из таких схем.

Горизонтальная разводка системы отопления квартир
Горизонтальная разводка системы отопления квартир

Преимущества и недостатки горизонтальной проводки труб

По сравнению с системами отопления с вертикальной разводкой труб, двухтрубные горизонтальные поквартирные системы отопления имеют большое количество преимуществ, главным образом, с точки зрения эксплуатации владельцами квартир. Наиболее предпочтительны подобные конструкции для многоэтажного современного строительства.

Горизонтальная разводка системы отопления квартир

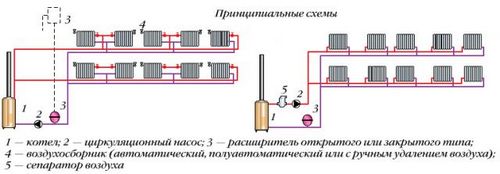

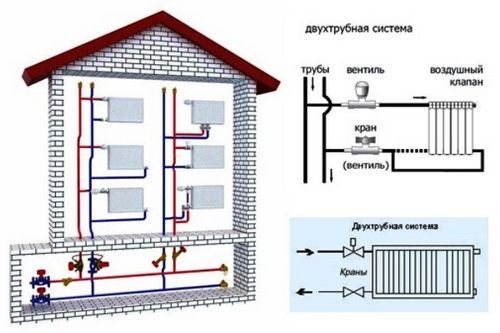

Изображение 1. Двухтрубная система отопления.

Горизонтальная разводка по квартирам дает возможность учитывать тепловой расход для каждой отдельной квартиры и ограничивать возможность жильцов самостоятельно увеличивать мощность приборов отопления. Несмотря на более высокую стоимость некоторых компонентов системы, подобная конструкция отопления обладает целым рядом значительных преимуществ:

  1. Служба эксплуатации может отключить только одну квартиру, к примеру, в случае аварии либо при необходимости проведения каких-либо ремонтных работ, замены отопительных приборов.
  2. Может оборудоваться поквартирными счетчиками тепла, что дает возможность установить самые экономичные параметры микроклимата. К примеру, при длительном отсутствии можно снизить температуру в помещении и экономить энергию.
  3. Разводка независима от остальных квартир, потому есть возможность индивидуально проектировать отопление квартиры в зависимости от пожеланий владельца данного помещения. Помимо того, скрытая прокладка и отсутствие стояков в квартире способны значительно улучшить внешний вид помещения.
  4. Ремонтопригодность системы отопления. Скрытая прокладка в гофре даст возможность, в случае необходимости, произвести замену участка трубы, который был поврежден, без вскрытия конструкции пола или стены.
  5. Период службы поквартирной системы приблизительно в 2 раза выше благодаря материалам, которые используются (расчетный период службы подобной системы составляет ориентировочно 50 лет). Использование данной системы экономически более целесообразно.
Горизонтальная разводка системы отопления квартир

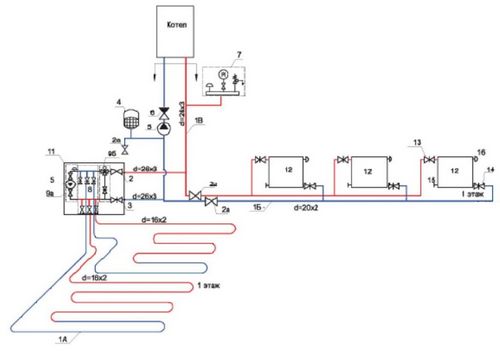

Изображение 2. Двухтрубная горизонтальная система отопления.

Всех недостатков однотрубной системы полностью лишена двухтрубная отопительная система, в которой радиаторы могут подключаться и к прямой (подающей в радиаторы воду), и к обратной (радиаторы возвращают воду) трубам. Подобная система может позволить устанавливать радиаторы идентичного размера и регулировать количество носителя тепла, который поступает в радиаторы (причем каждый из них регулировать как при помощи автоматики (терморегуляторов), так и вручную).

С другой стороны, двухтрубные системы довольно сложны в эксплуатации, потому как требуют настройки и регулировки. Помимо того, они характеризуются довольно низкой заменоустойчивостью. Совершенно любое несанкционированное вмешательство жильцами (если они захотят заменить радиаторы, например) чаще всего приводит к разбалансировке отопительной конструкции.

Стояковые системы будут ограничивать возможность организации учета потребления тепла каждым пользователем. Единственный вариант, который возможен, — радиаторы с счетчиками-распределителями тепла. Однако в подобном случае невозможно будет воздействовать на неплательщика. Помимо того, непонятно, на кого нужно относить затраты на отопление квартир, которые еще не заселены.

В высотном строительстве понадобится зонирование системы (по 13-17 этажей). Как подключаются радиаторы по проточной однотрубной системе с горизонтальной разводкой?

Горизонтальная разводка системы отопления квартир

Изображение 3. Вертикальное однотрубное отопление.

В данной схеме (ИЗОБРАЖЕНИЕ 1) однотрубная подающая магистраль последовательно обходит через несколько приборов отопления, которые находятся на одном уровне. Теплоноситель при этом остывает в каждом радиаторе на пути следования по магистрали, а к самым последним в цепочке приборам отопления будет подходить уже значительно охлажденным.

Главное достоинство схемы, которая изображена выше, — сравнительно малые затраты на трубопроводы и их установку. Однотрубная горизонтальная система в то же время обладает двумя значительными недостатками. Первым из них являются ограниченные возможности регулирования отдачи тепла индивидуально в каждом приборе отопления, что способствует сужению области применения данной схемы.

Вторым недостатком является необходимость использовать отопительные приборы разных размеров (это понадобится для того, чтобы все радиаторы имели приблизительно одинаковую теплоотдачу. Первый отопительный прибор в цепочке должен иметь относительно малые габариты, а последний — гораздо большие). Из этого следует, что подобная ситуация не самым лучшим образом скажется на дизайне помещения. Как подключаются батареи по тупиковой двухтрубной горизонтальной системе?

Горизонтальная разводка системы отопления квартир

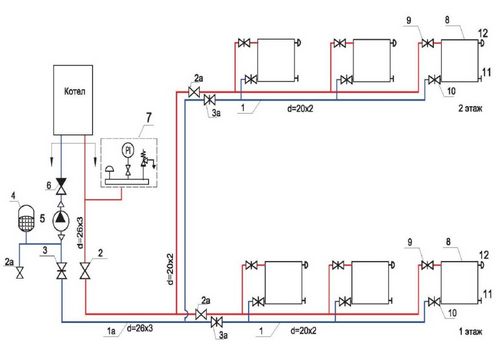

Изображение 4. Система водяного отопления.

Данная схема (ИЗОБРАЖЕНИЕ 2) лишена недостатков, которые были перечислены выше. Здесь имеется два трубопровода, обратный и подающий, которые присоединяются к отопительным приборам. Диаметры подающего и обратного трубопроводов на параллельных участках при этом совпадают с типоразмерами фасонных частей, что упрощает монтаж и проектирование. Разводка по данному способу имеет приблизительно одинаковую температуру воды на входе в каждый из отопительных приборов. Система может найти широкое применение в многоквартирных жилых зданиях, общественных зданиях, коттеджах, школах, офисах, больницах и так далее. Однако при большой протяженности ветвей достаточно трудно (а в некоторых случаях и вовсе невозможно) отбалансировать отдельные приборы отопления для соблюдения гидравлических условий в эксплуатации. Как подключаются батареи по тупиковой двухтрубной горизонтальной системе с центральной магистралью?

Горизонтальная разводка системы отопления квартир

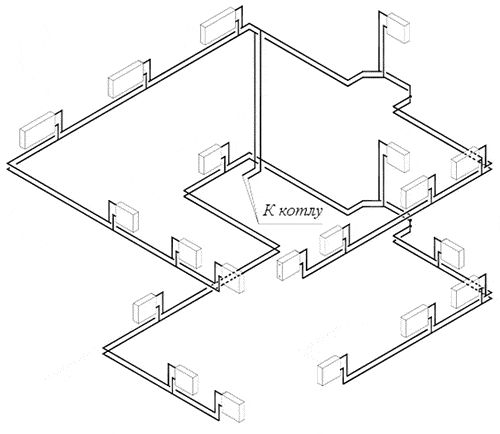

Система отопления двухэтажного дома.

Данная система представляет собой разновидность двухтрубной попутной горизонтальной системы. Она изображается на следующей схеме (ИЗОБРАЖЕНИЕ 3). Отличие состоит только лишь в том, что в помещениях замкнутого контура отопления прокладывается двухтрубная распределительная магистраль. От нее отходят ответвления к приборам отопления. За счет этого снизится расход труб.

Трубопроводная горизонтальная разводка должна прокладываться скрыто (под штукатуркой либо в бетонной стяжке пола), чтобы она не нарушала архитектурного стиля помещения. До недавних пор это было вовсе невозможно, потому как стальные трубопроводы не соответствовали требованиям скрытой прокладки в связи с плохой ремонтопригодностью.

Данная проблема смогла разрешиться благодаря использованию полимерных трубопроводов, а также трубопроводов из сшитого полиэтилена с соединительной техникой на надвижной гильзе, которые есть возможность бетонировать и заделывать под штукатурку.

Однако в двухтрубных горизонтальных системах при реализации подводок к приборам отопления неизбежными являются пересечения трубопроводов, а это достаточно трудно реализовать при скрытой прокладке, потому как трубопроводы в теплоизоляции смогут выступать из стяжки либо из-под штукатурки.

Горизонтальная разводка системы отопления квартир

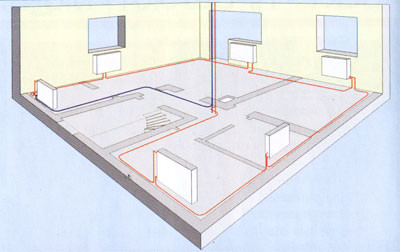

Комбинированное отопление помещений.

Несомненный интерес, как одно из решений, может представлять крестовина, которая предлагается некоторыми производителями. При подводке труб к прибору отопления данная крестовина позволяет обойти магистральный трубопровод, исключая выход из монтажной плоскости, то есть нет необходимости выдалбливать пол под обратной и напорной трубами магистрали.

Охлажденный носитель тепла огибает плоским каналом необходимого живого сечения подающую магистраль, потому гидравлическое сопротивление крестовины будет минимально. Для того чтобы снизить бесполезные потери тепла, крестовина может снабжаться теплоизоляционным кожухом, который упрощает монтаж.

К горизонтальным двухтрубным системам есть возможность подключить контуры напольного отопления и использовать ограничитель температуры обратной воды, который может быть настроен на определенное значение (к примеру, 40°C). В случае если будет превышено данное значение, он перекроет циркуляцию носителя тепла в контуре. Присоединение контуров для отопления пола к высокотемпературной разводке можно осуществить при помощи смесительного модуля с циркуляционным насосом и смесительным вентилем с датчиком температуры. Подобный модуль делает контуры отопления пола независимыми с точки зрения гидравлики от основной системы и не оказывает влияние на гидравлический режим данной системы. Как подключаются батареи по системе с распределительным коллектором?

Горизонтальная разводка системы отопления квартир

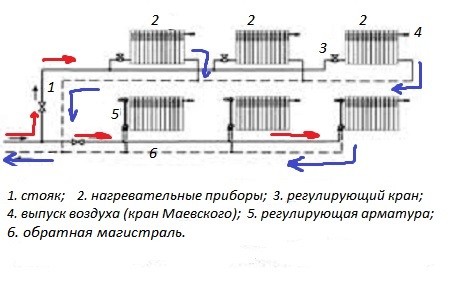

Двухтрубная система отопления с горизонтальной разводкой труб.

Разводка, которая изображена на данном рисунке (ИЗОБРАЖЕНИЕ 4), подразумевает, что каждый прибор отопления напрямую присоединяется к распределительному коллектору отдельными обратной и подающей подводками.

Распределительный шкаф со встроенным распределительным коллектором в него и узлом учета тепла может выноситься на лестничную клетку либо какую-нибудь другую площадь общего пользования.

К примеру, к одному распределительному коллектору есть возможность присоединить до 12 отопительных приборов.

В отличие от других горизонтальных двухтрубных систем, коллекторная схема предоставляет возможность использования при установке трубы одного диаметра, а также достаточно легко увязывать отдельные приборы отопления по давлению.

Горизонтальная разводка системы отопления квартир

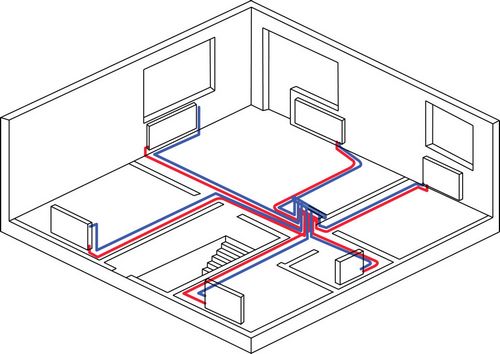

Вертикальная двухтрубная сеть отопления.

Дополнительное преимущество подобной системы заключается в том, что в процессе прокладки контура отопления она дает возможность отказаться от большого количества фасонных элементов, которые стоят довольно дорого.

Несмотря на то что коллекторная разводка обходится несколько дороже по стоимости, чем традиционные системы, из-за большого расхода труб, затрат на распределительный шкаф и коллектор, она стремительно приобретает достаточно большое распространение в зданиях совершенно разного назначения, что связано с преимуществами, которые были перечислены выше.

Попутную двухтрубную горизонтальную систему с гидравлической точки зрения довольно легко увязать, потому как потери через каждый прибор отопления, если их нагрузки тепла не сильно отличаются друг от друга, будут в ней приблизительно одинаковы.

Однако данную систему гораздо сложнее монтировать, потому как типоразмеры фасонных частей и диаметры параллельных участков будут отличаться.

Что необходимо знать о горизонтальных системах отопления?

Горизонтальная разводка системы отопления квартир

Горизонтальная двух- и однотрубная система водяного отопления.

Есть мнение о том, что монтаж одного теплосчетчика на квартиру (в особенности, если он устанавливается в самой квартире) дает возможность нечистоплотным жильцам вносить некоторые искажения в показания приборов для того, чтобы уменьшить размер коммунальных платежей. Счетчики и другие элементы гидравлической балансировки в квартире провоцируют жильцов на проведение манипуляций с приборами.

На сегодняшний день распределительный шкаф чаще всего устанавливается в межквартирном коридоре, а в этом шкафу размещается все необходимое оборудование. Шкаф постоянно закрывается на ключ, а жильцы не имеют к нему доступа.

Приборы, которые способны измерять расход теплоносителя, являются чувствительными к различным механическим загрязнениям (в отличие от приборов, которые замеряют только лишь температуру поверхности стояка или отопительного прибора). Чтобы метрологию приборов учета не мог нарушить мусор в отопительной системе, в обязательном порядке на этажном вводе устанавливается фильтр.

Следует знать, что понадобится проводить настройку термостатов, потому как в каждой квартире свой тепловой баланс.
