ИБП для отопления: бесперебойник для котла своими руками

Необходимость иметь в доме Источник Бесперебойного Питания (ИБП) является крайне важной. Он особенно нужен для системы отопления, которая включает в себя котел и насос. В случае возникновения проблемы зимой, вся система отопления может перестать работать. Поэтому важно, чтобы электроэнергия поступала непрерывно, и напряжение не колебалось в течение дня.

Содержание:

• Источники бесперебойного питания
• Монтаж устройства
• Как сделать источник питания своими руками

Источники бесперебойного питания

Бесперебойник представляет собой устройство для защиты подключенного к нему прибора от скачков напряжения, кратковременного отключения электроэнергии, высокочастотного шума и иных проблем. Он имеет собственную аккумуляторную батарею для поддержания резервного питания в течение небольшого срока. Срок службы прибора достаточно длительный и чаще всего зависит от срока службы встроенной батареи.

Для системы отопления выбирают одну из трех разновидностей ИБП в зависимости от нескольких факторов.

1. Бесперебойник типа «онлайн» – один из самых надежных на сегодняшний день. Он работает с двойным преобразованием и стабилизирует напряжение. Если дополнительно в доме нет стабилизирующего устройства, можно приобрести этот тип ИБП. Вне зависимости от того, какое напряжение в сети, он преобразует электроэнергию в постоянную, а затем стабилизирует. Стоимость такого ИБП достаточно высока.
2. Бесперебойник линейно-интерактивного типа – это среднее по стоимости устройство и одно из самых надежных. Он переключается на автономный режим работы при неполадках в сети, но при этом содержит встроенный стабилизатор.
3. ИБП типа «оффлайн» – самые простые в своем роде. Если в сети наблюдается скачок, он автоматически переключается на работу от внутренней батареи.

Для того чтобы выбрать устройство, нужно не только знать параметры котла и насоса, но и понимать, каким требованиям должен удовлетворять ИБП. Перед покупкой необходимо:

• Определить верхний и нижний предел напряжения в сети, а также выяснить, как часто происходят падения и всплески напряжения;
• Определить мощность системы отопления, которая будет подключена к ИБП;
• Знать какое суммарное время бесперебойник может работать на аккумуляторной батарее;
• Знать есть ли в доме альтернативный источник питания на случай аварии, например, дизельная электростанция;
• Определить сколько дополнительных устройств может быть подключено к нему и прибавить их мощность к суммарному списку.

Важно! Если электричество в доме отключается часто или же его качество оставляет желать лучшего, не покупать бесперебойник «оффлайн». Он будет часто работать на аккумуляторе, в связи с чем быстро придет в негодность.

Суммарная мощность устройств не должна быть предельной при покупке ИБП. В связи с тем, что при включении он кратковременно потребляет больше электроэнергии, чем требуется (минимум в 3 раза), необходимо иметь запас примерно в 25%.

Монтаж устройства

H2_2

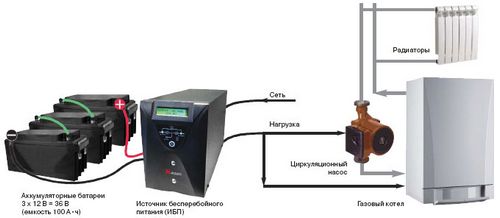

Своими руками подключить бесперебойник вполне реально. Для этого понадобится розетка и индикаторная отвертка. Для начала определяется фаза ИБП на выходе. Для этого нужно предварительно включить его в автономном режиме. После этого включить устройство в сеть и вновь проверить, не изменился ли индикатор. Если нет, то все правильно и можно подключать котел.

Многие котлы очень чувствительны к неправильному подключению фазы, поэтому перед подключением рекомендуется произвести ее проверку.

При подключенном котле проверку производить нужно только в момент, когда пламя не горит, то есть котел стоит на простое. В случае, когда проблема с электроснабжением дома серьезная, лучше всего приобрести резервный источник питания для полноценной защиты системы отопления.

Как сделать источник питания своими руками

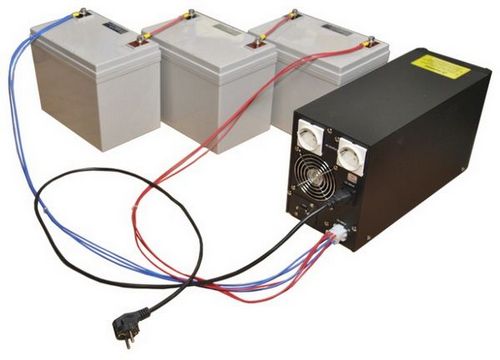

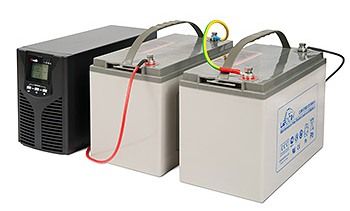

Конечно, при обилии моделей в продаже, изготавливать бесперебойник своими руками не всегда целесообразно, но если под рукой есть все необходимое, то это вполне рационально. Проще всего изготовить устройство на основе компьютерного UPS, который по прошествии двух-трех лет перестает накапливать энергию. Также понадобятся довольно серьезные аккумуляторные батареи. Подойдут автомобильные, например, батареи от автомобиля «Камаз». Использовать лучше сразу два аккумулятора.

Начать нужно с удаления старых батарей и установки новых. При компоновке системы своими руками, стоит учесть, что они будут сильно нагреваться. Для их охлаждения нужно прикрепить к корпусу со стороны решетки два вентилятора. Для обеспечения электропитания для системы отопления достаточно будет использовать простые модели размером 8х8х2,5 см. Подключение будет последовательным, а для контроля включения используется светодиод. Его припаивают выводами к обмотке маленького реле. К любому контакту реле нужно припаять входящий “плюс” одной батареи.

Проверку источника питания и системы отопления проводят так же, как описано выше. В принципе, изготовление данной модели своими руками – задача простая. С ней справится практически любой человек.

ИБП для системы отопления – устройство очень нужное, особенно в наши дни, когда стабильность подачи электроэнергии падает с каждым годом. Особенно эта проблема актуальна в зимние месяцы, когда системы отопления работают в каждом доме, и нагрузка на сети увеличивается.
