Для успешного функционирования как предприятия, так и домашнего хозяйства, невозможно обойтись без использования электроэнергии. Электрическая энергия является неотъемлемой частью эффективной работы различного оборудования, техники и широкого спектра бытовых приборов, независимо от их размера и функциональности. Если вас интересует, например, принцип работы индикаторной отвертки, это тоже может быть интересным для изучения.

Разновидности индикаторов напряженияпроводки часто приводит к появлению разного вида неисправностей. В одном случае произойдет остановка домашних приборов и бытовой техники из за отсутствия напряжения сети. А в другой ситуации может начаться пожар, очагами возгорания которого могут стать искрящиеся выключатели, розетки, удлинители, а также вышедшие со строя источники искусственного освещения. Для решения такого рода проблем с электроснабжением в домах, квартирах, необходимы услуги профессиональных электриков. Они за определенную плату смогут устранить любые неисправности с проводкой и вернуть комфортные условия ведения домашнего хозяйства. Но большинство поломок можно устранить своими руками. Индикатор напряжения, его еще называют индикаторной отверткой или отвертка индикатор, в основном служит для определения, есть ли напряжение на участке сети, или нет. Это обеспечит безопасность во время проведения электроремонтных работ, подключения бытовых приборов, устранения неполадок, обусловленных прекращением подачи электрического тока. С ее помощью определить ноль и фазу в сети не составляет большого труда. Самостоятельное устранение проблем с электроснабжением является рациональным, экономически выгодным решением, позволяющим сэкономить денежные средства на оплату услуг электриков.

Принцип действия индикаторной отвертки

Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.

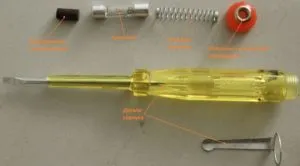

Устройство индикатора отвертки
К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:

  • корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
  • резистор с высоким сопротивлением;
  • индикаторная лампочка;
  • пружина;
  • контактная пластина.

Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.

Критерии выбора изделий

Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:

  • размер и форма корпуса;
  • цветовой оттенок и эргономичность рукоятки;
  • функциональность;
  • наличие источника питания для автономной работы отвертки;
  • тип индикаторной лампочки: неоновая или светодиодная;
  • наличие дисплея и звукового сигнала;
  • компания — производитель;
  • стоимость изделия.

Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.

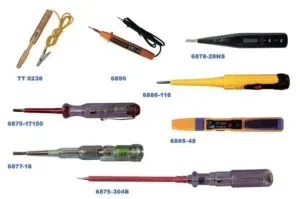

Разновидности индикаторных отверток и их особенности

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

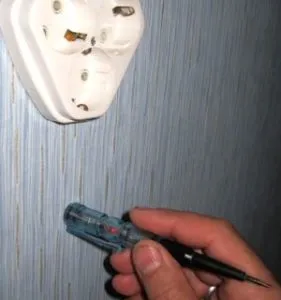

  1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.Отвертка индикатор с неоновой лампочкой

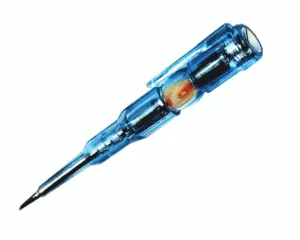

  2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.Отвертка индикатор с светодиодом

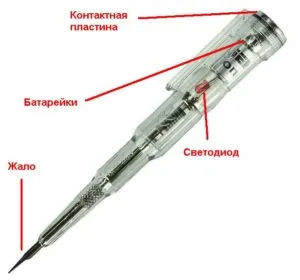

  3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.

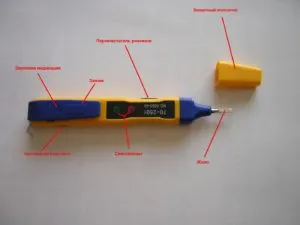

  4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.Устройство электронной отвертки индикатора

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

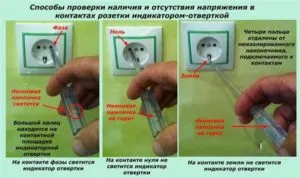

  1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.Определение фазы и нуля с помощью индикаторной отвертки

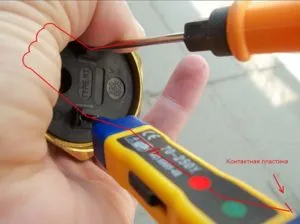

  2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
  3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.Проверка целостности цепи с помощью отвертки индикатора
  4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Поиск проводки в стене с помощью индикаторной отверткиСрабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
  5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
    Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

Как работает электронная индикаторная отвертка?


Электронная индикаторная отвертка — это инструмент, используемый для затягивания или ослабления крепежных элементов (например, болтов или гаек) с определенным затяжным моментом. Этот инструмент позволяет точно контролировать затяжку крепежных элементов, что очень важно, особенно в промышленности или при работе с техникой, где точность затяжки играет решающую роль.

Работа электронной индикаторной отвертки основана на принципе механизма сопротивления. Когда вы используете отвертку, внутри нее вращается датчик сопротивления, который сопротивляется движению крепежного элемента при затяжке. Это сопротивление изменяется в зависимости от затяжного момента, который вы устанавливаете на индикаторе.

Когда затяжной момент достигается, электронная индикаторная отвертка издает звуковой или визуальный сигнал, чтобы предупредить вас, что можно остановить затяжку. Некоторые модели также могут сохранять данные о затяжке в памяти для последующего анализа или отслеживания.

Кроме того, электронная индикаторная отвертка может иметь различные настройки, такие как единицы измерения затяжного момента, возможность установки пределов допустимой погрешности и другие опции, которые позволяют настраивать ее для конкретных задач.
