Беседка – неотъемлемая часть дачного участка. В сети полно предложений о покупке готовых чертежей для самостоятельного строительства беседки, а также возможности поручить возведение этой небольшой архитектурной формы профессионалам.

•

•

•

•

•

•

•

•

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

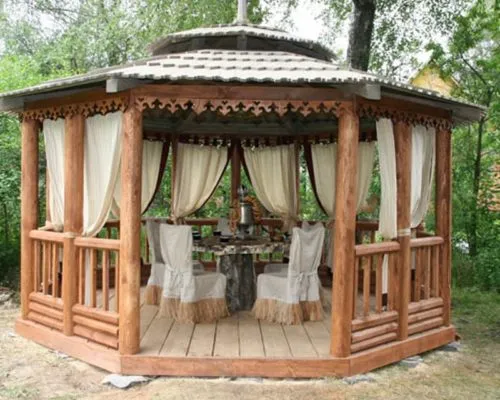

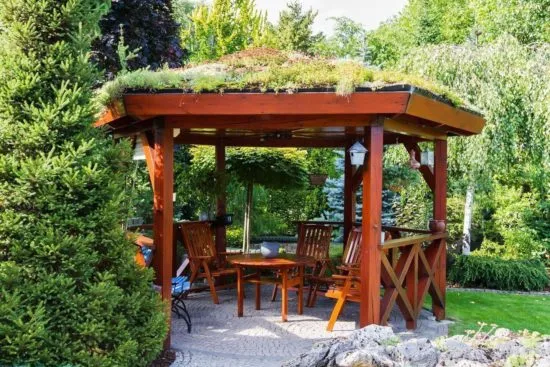

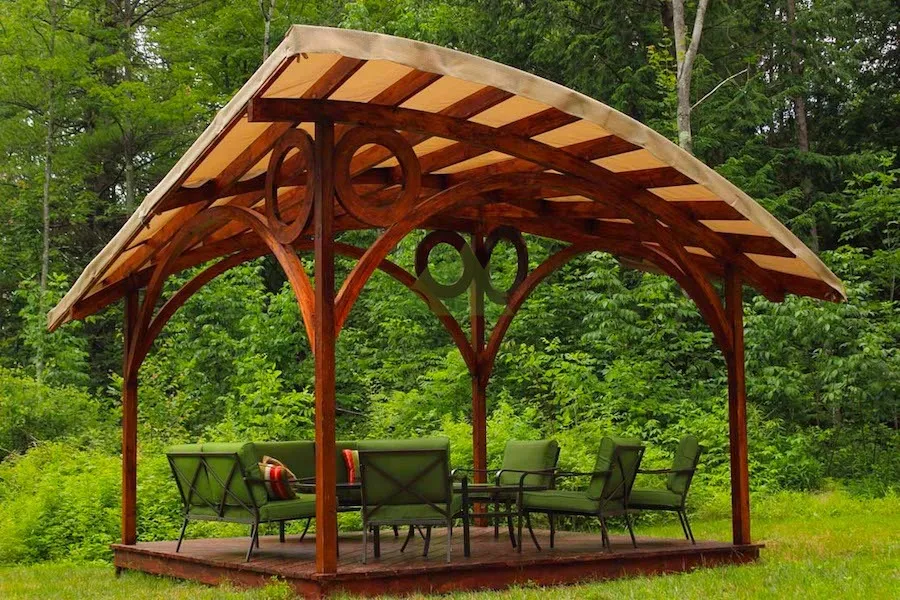

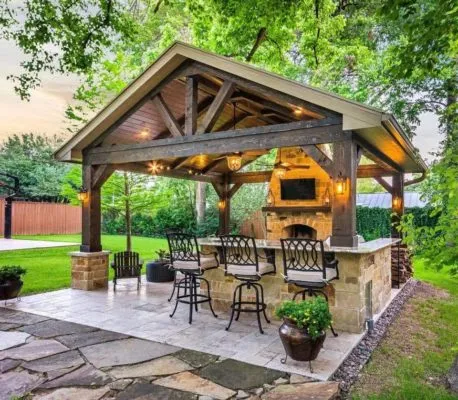

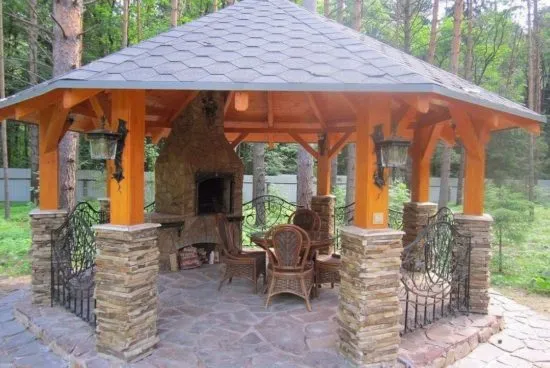

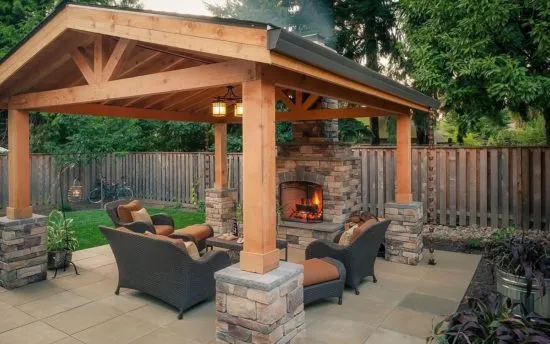

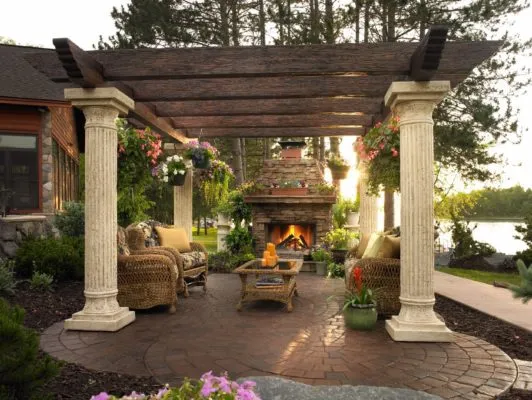

На фото планировка пространства с мангалом, угловые конструкции экономят место

1. Схема размещения
2. Функционал и размеры – что надо знать
3. Форма и конструктивные особенности
4. Простые правила для построения схем
5. Проекты беседок – строим своими руками

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

•

•

•

•

•

•

•

Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

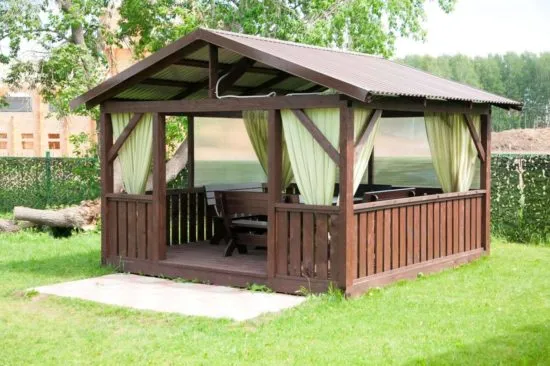

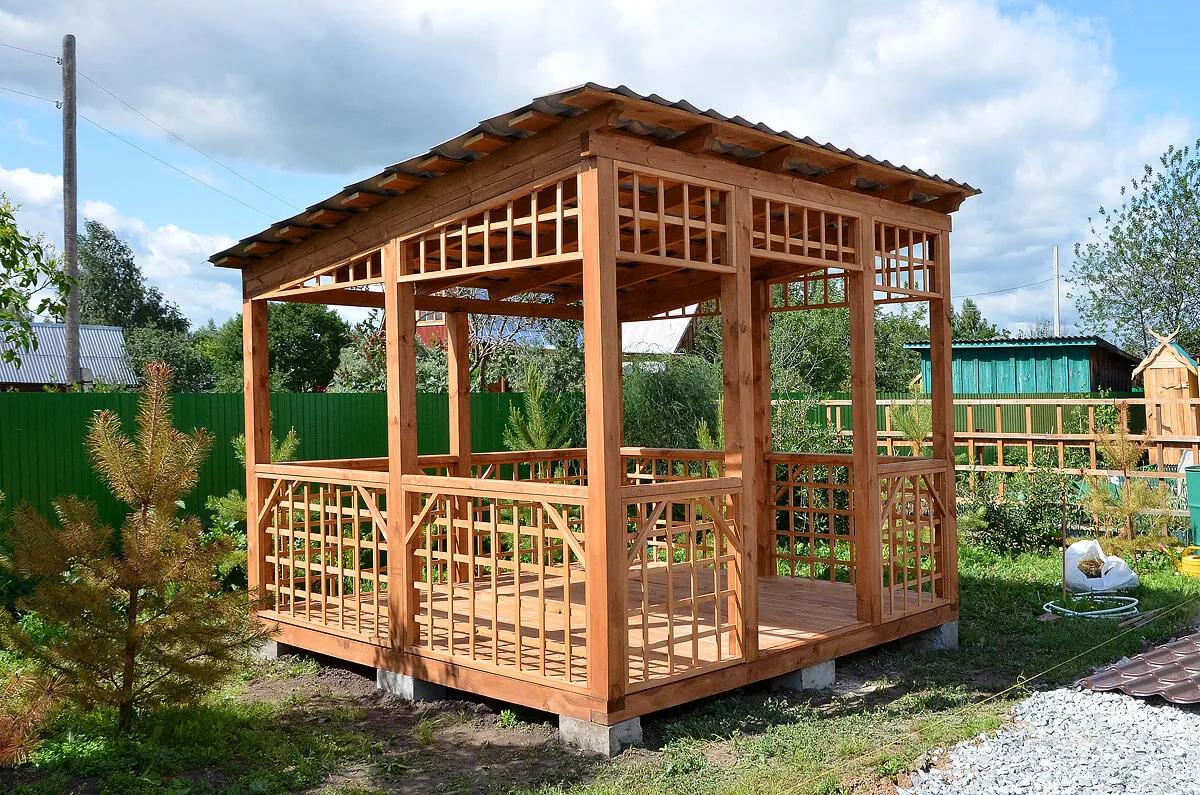

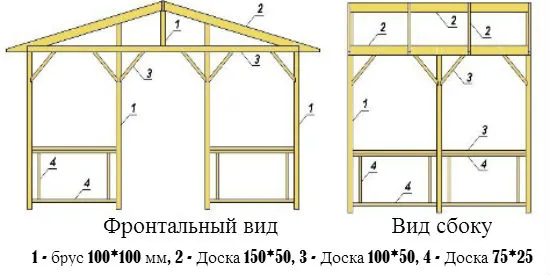

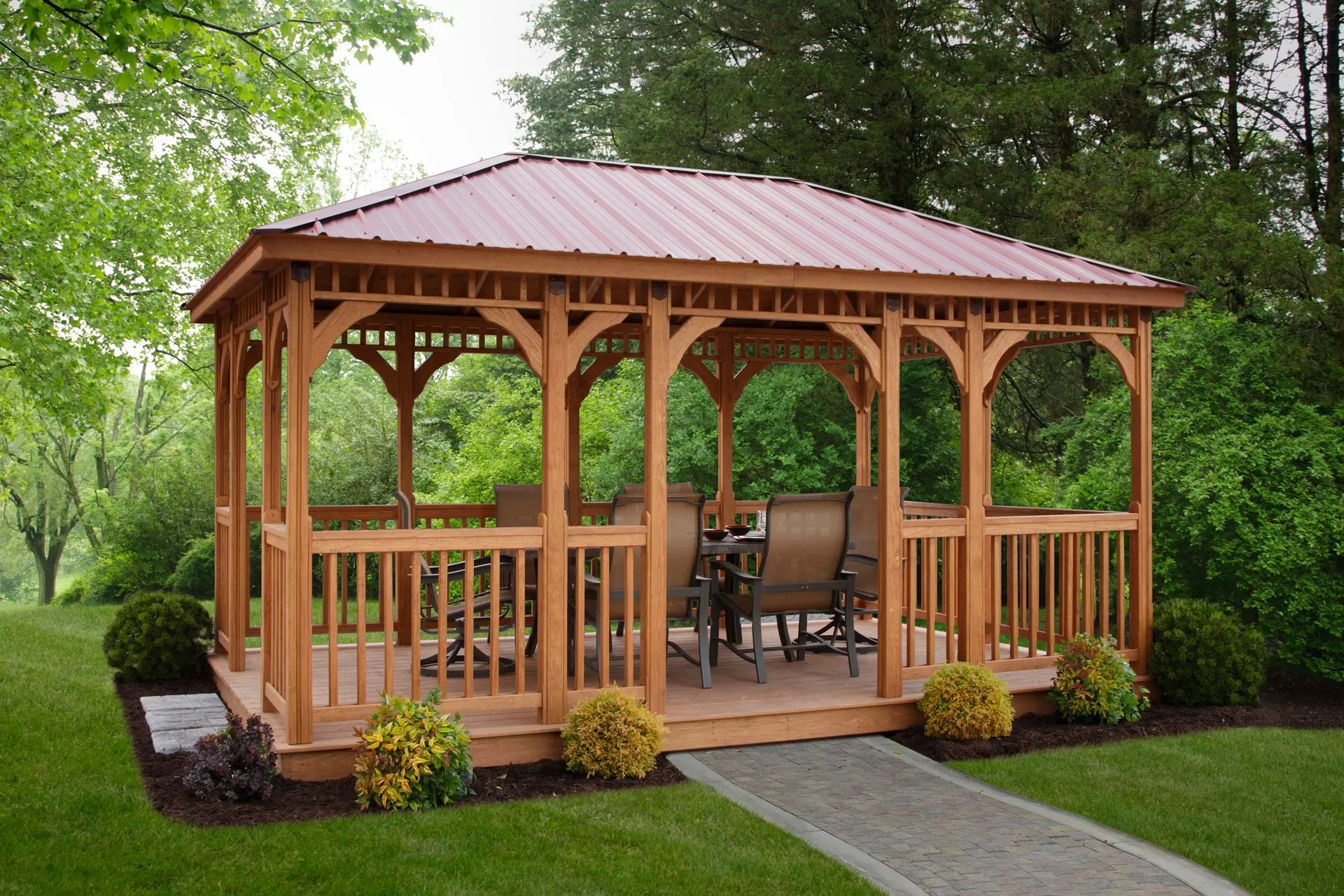

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

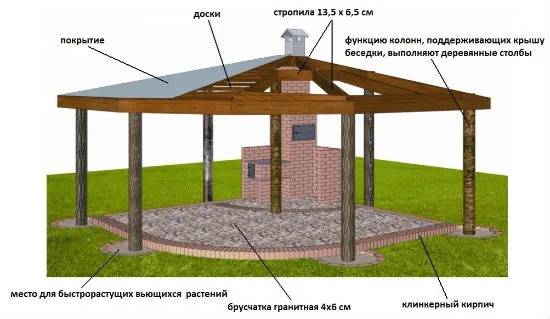

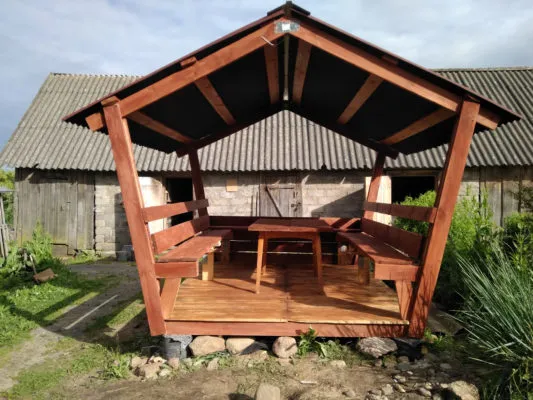

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

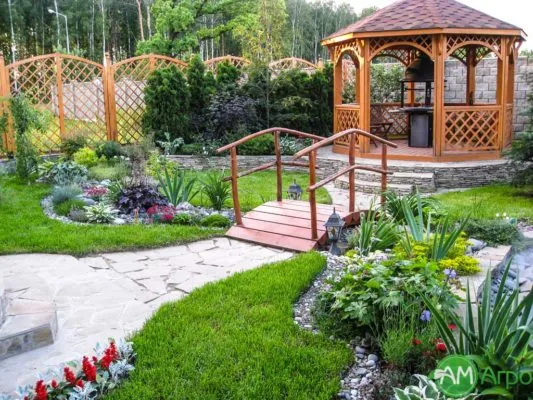

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

•

•

•

•

•

•

•

•

•

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300300, 400400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

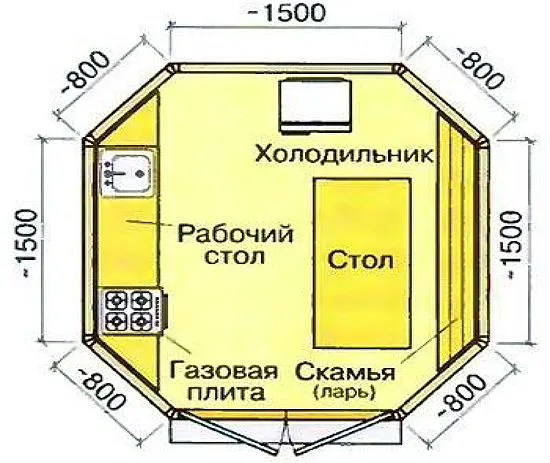

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

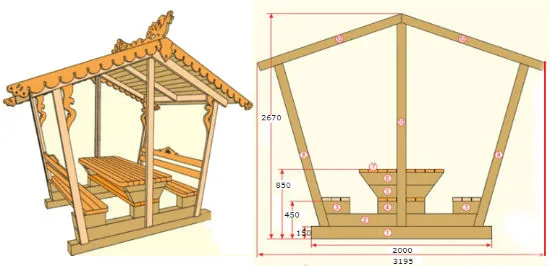

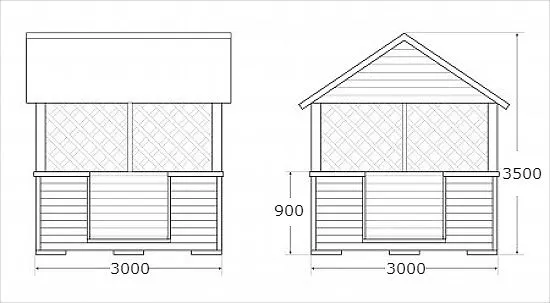

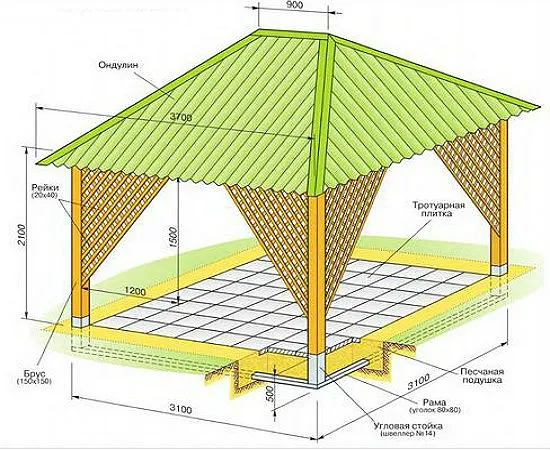

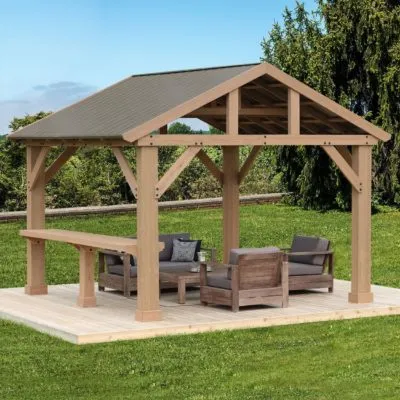

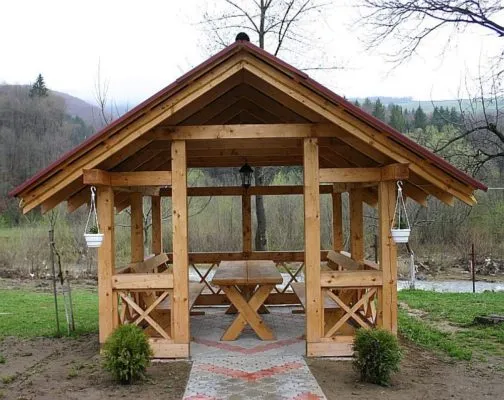

Типовой чертеж прямоугольной конструкции

•

•

•

•

•

•

•

•

•

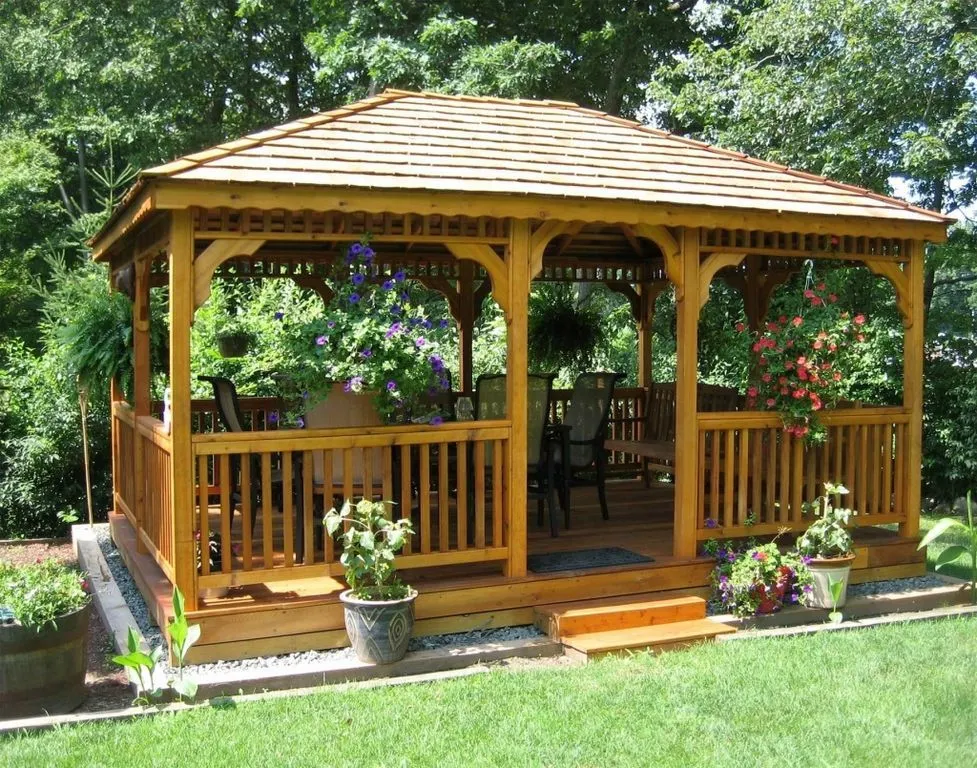

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

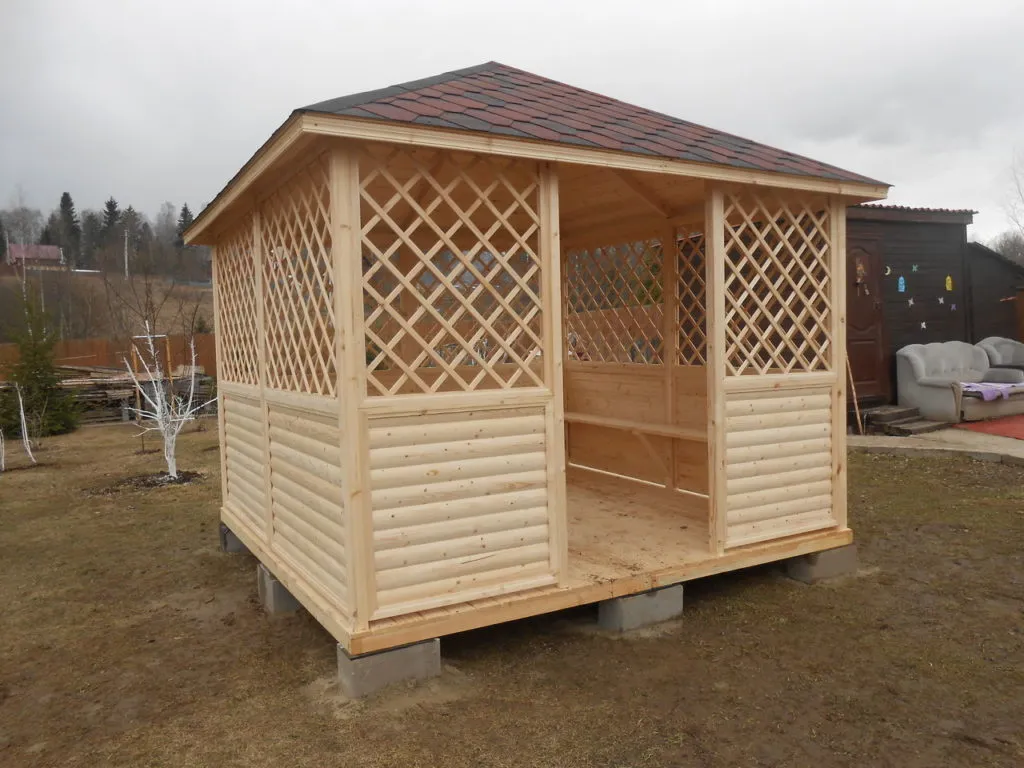

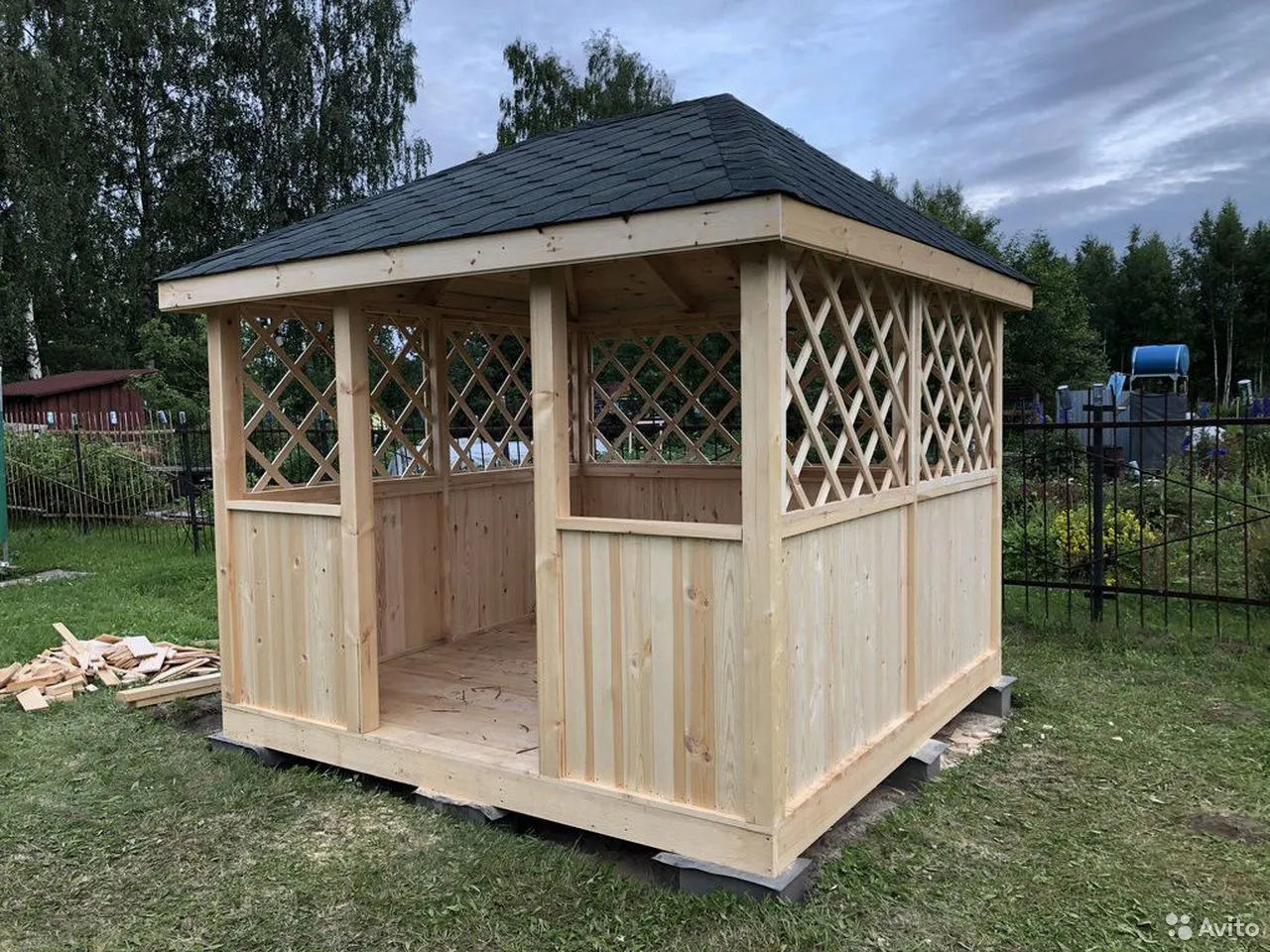

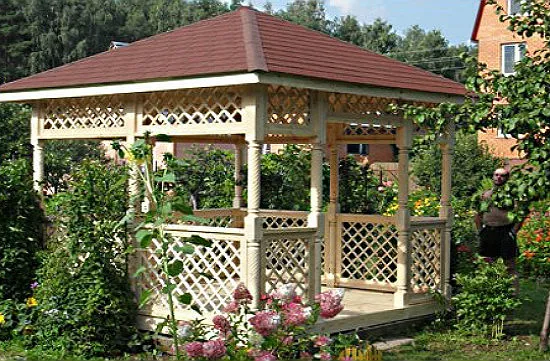

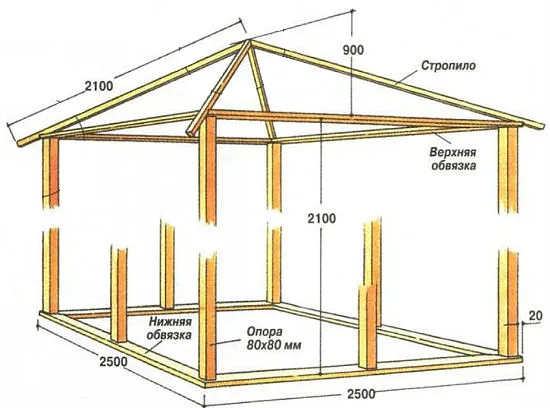

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

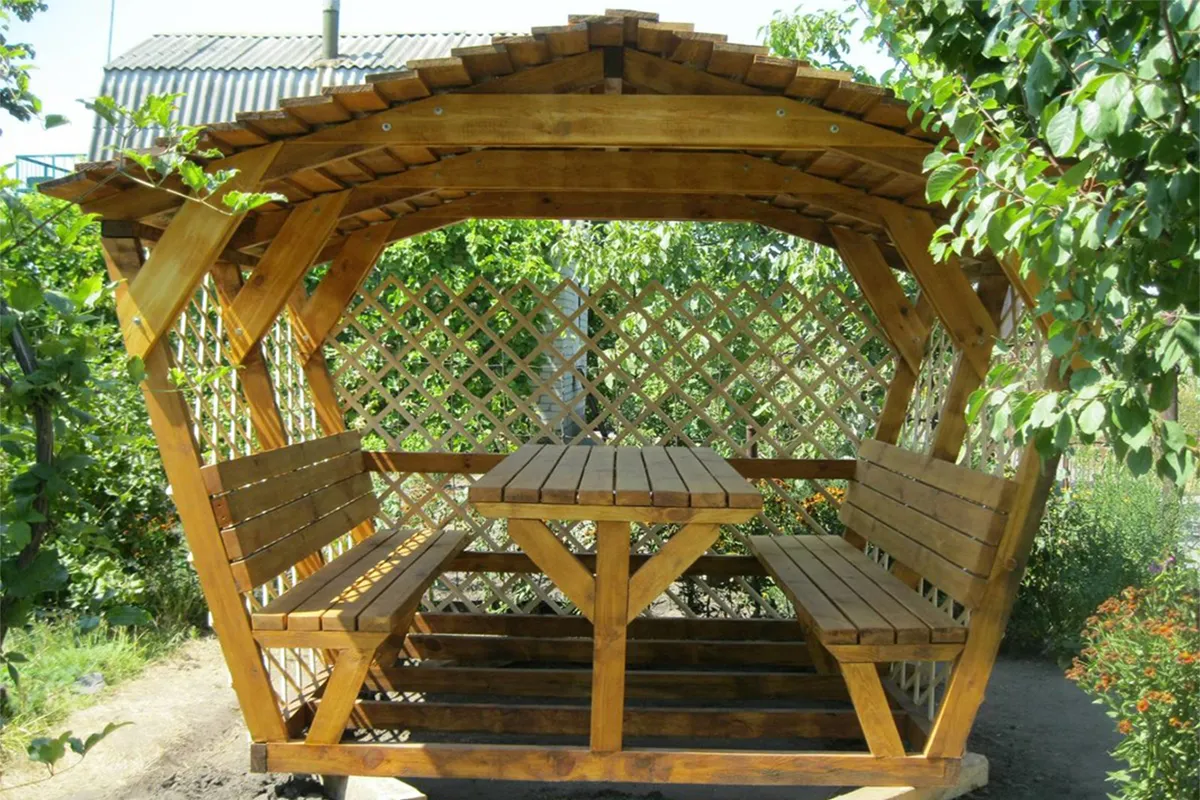

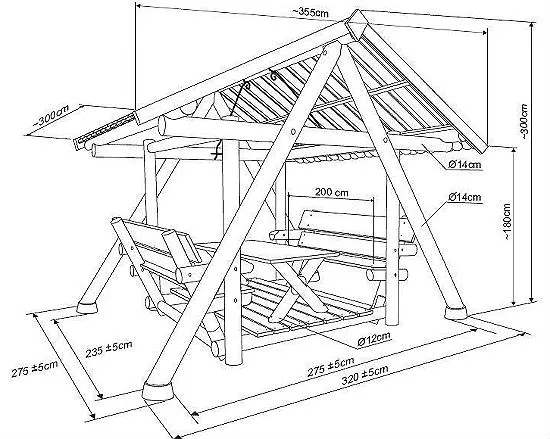

Дачные беседки своими руками, чертежи мини конструкции из бревна

•

•

•

•

•

•

•

•

•

При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

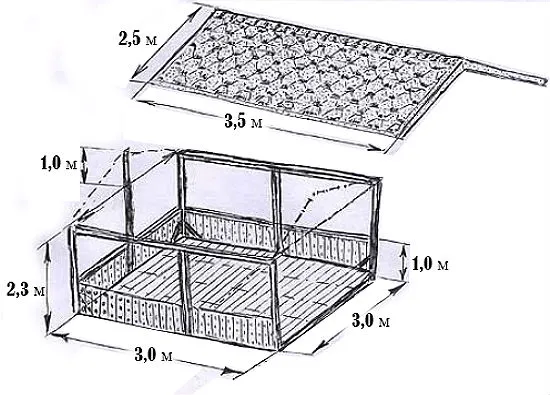

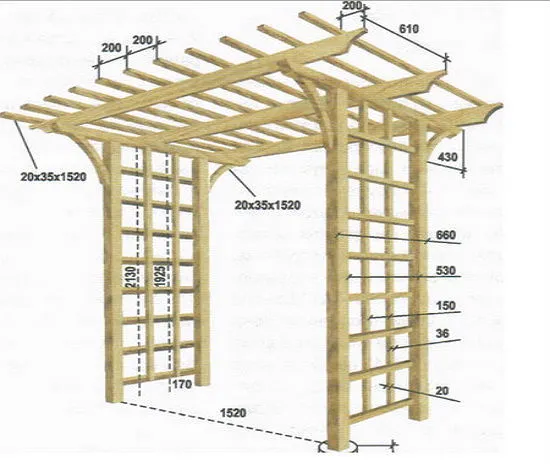

Схема беседки для маленького участка

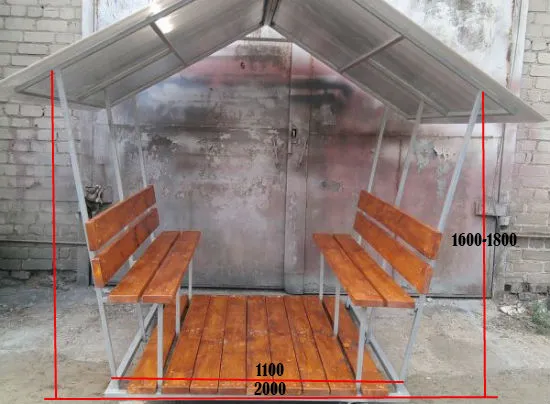

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м2, следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м2).

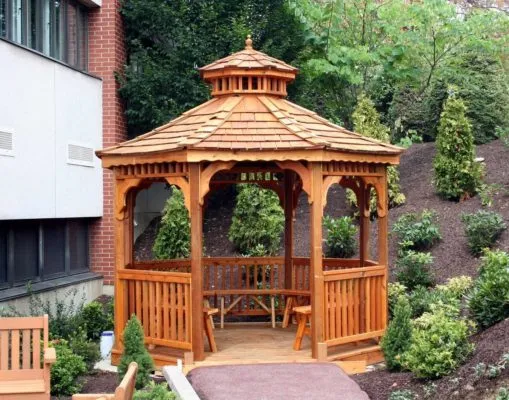

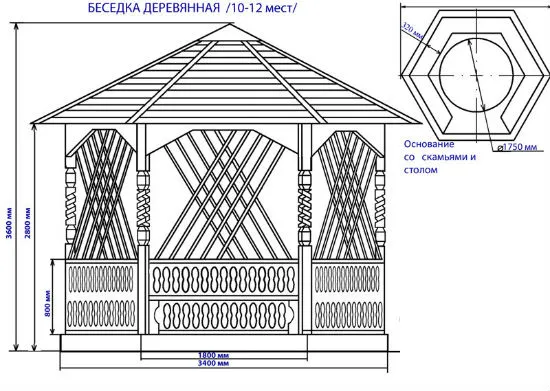

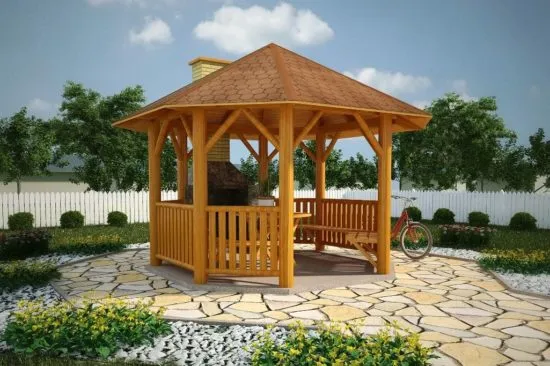

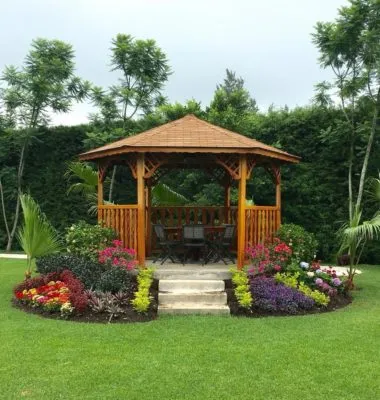

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м2 на 1 человека.

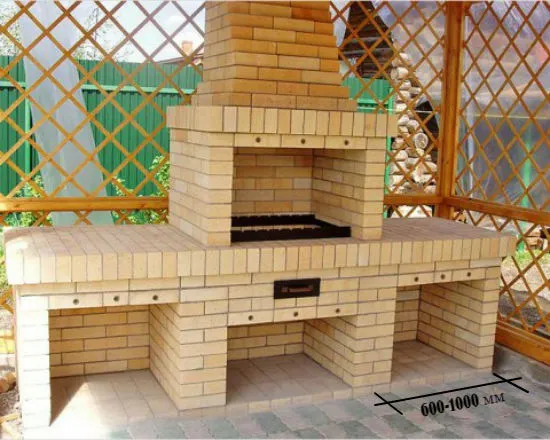

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

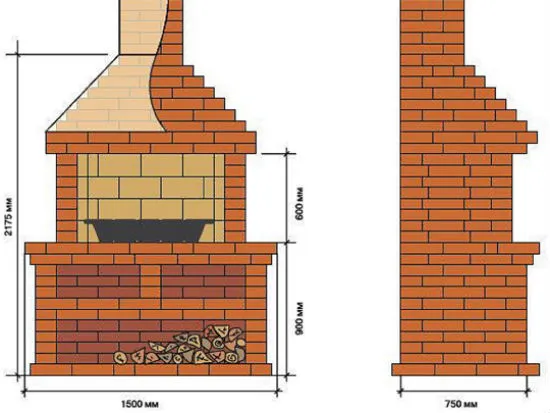

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

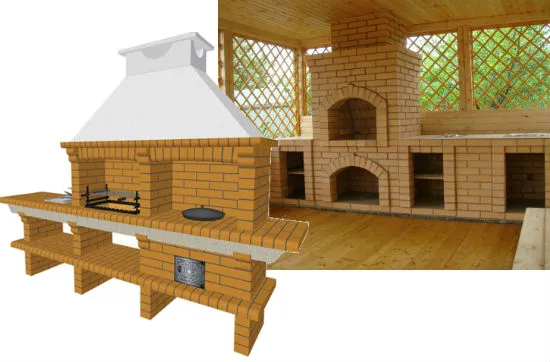

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м2, под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

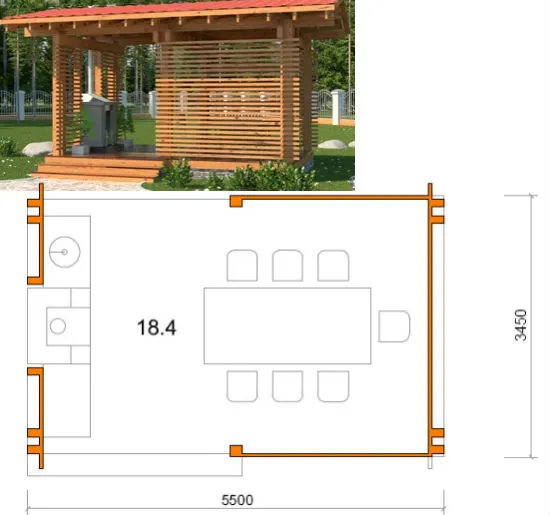

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

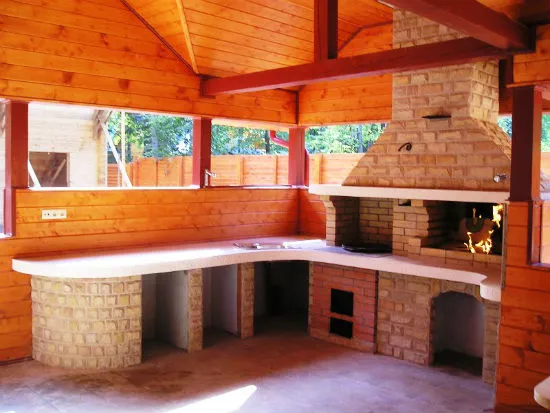

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

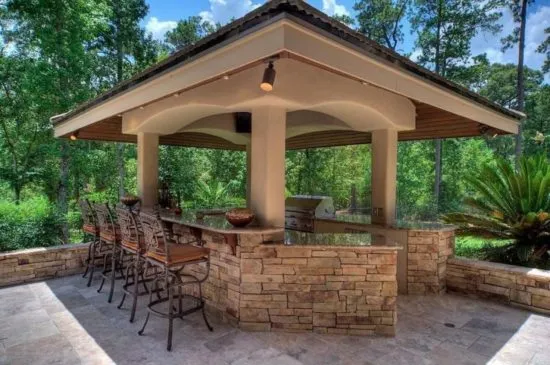

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

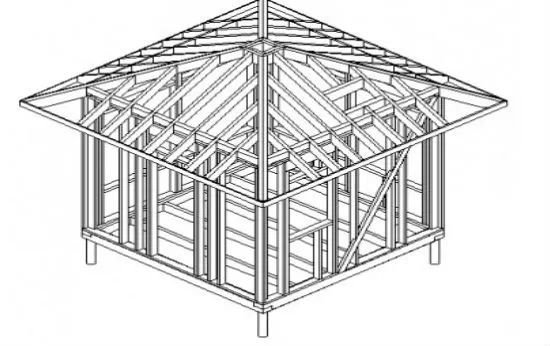

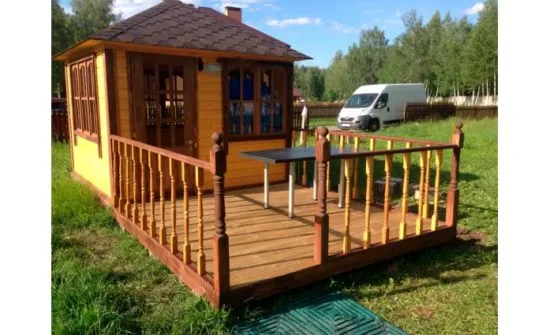

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

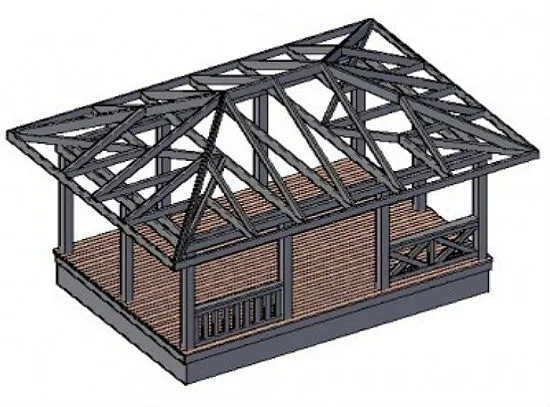

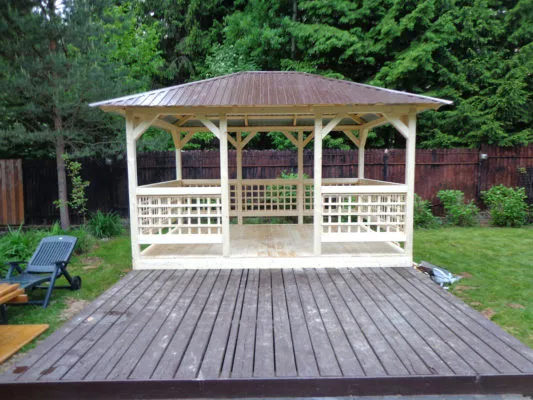

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

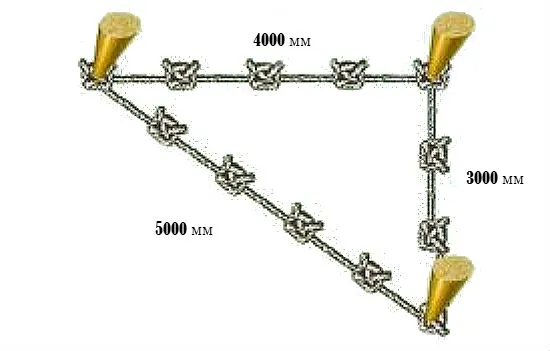

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60о) треугольников. Либо из двух равных трапеций.

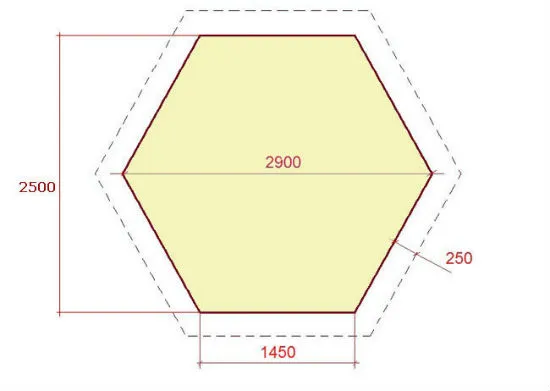

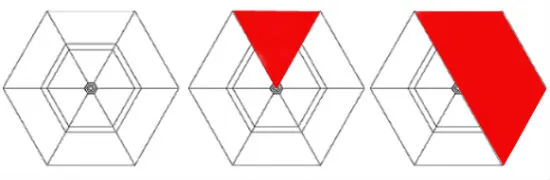

Схема, как просто начертить основание шестигранной беседки

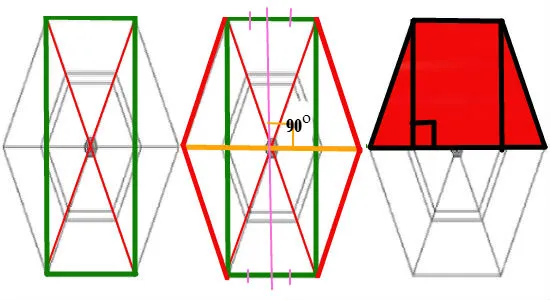

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

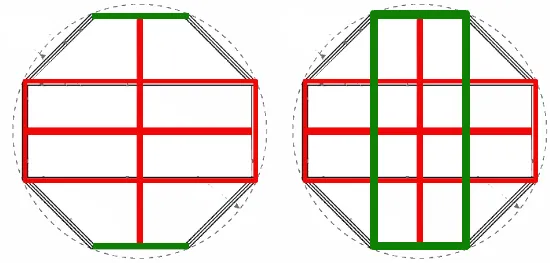

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Далее строится второй прямоугольник (на схеме зеленый)

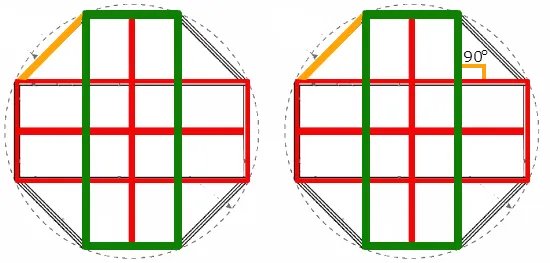

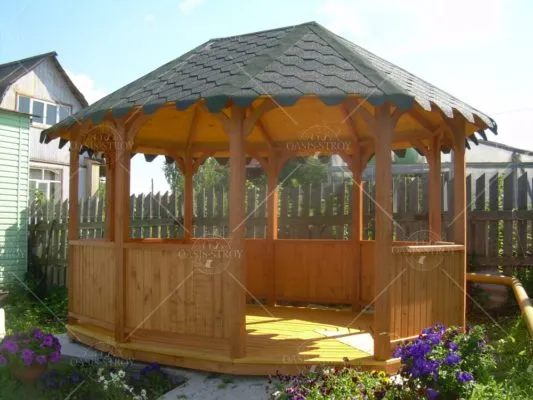

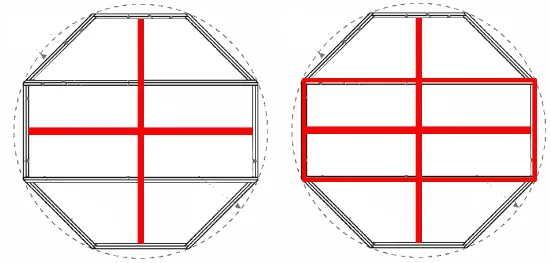

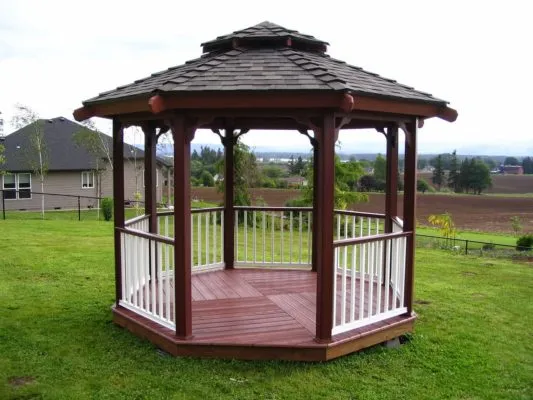

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

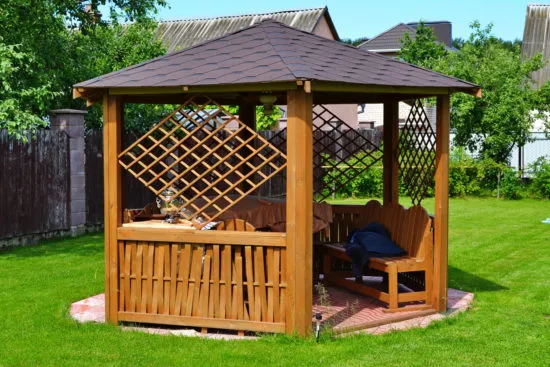

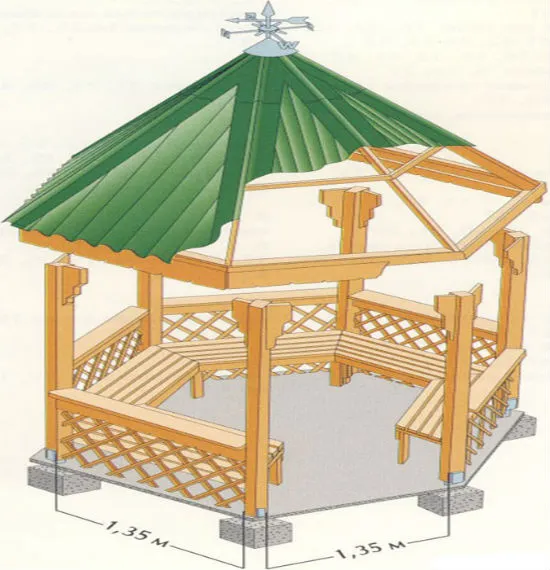

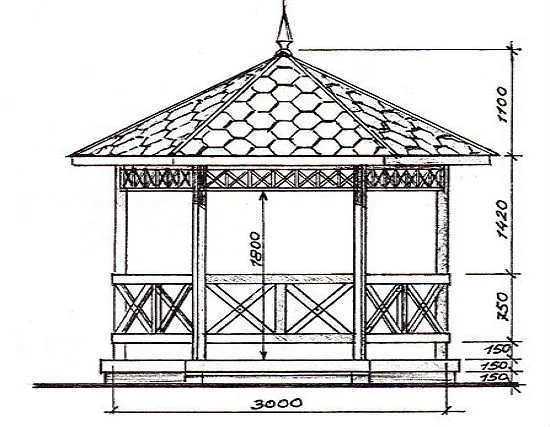

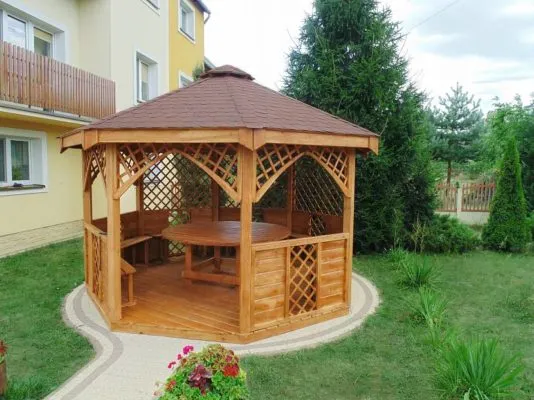

Чертеж беседки из дерева, 6 гранная конструкция

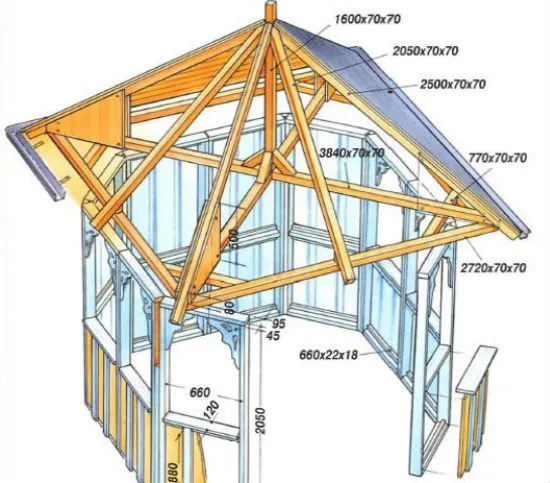

Схема основание и крыша 6 угольной постройки

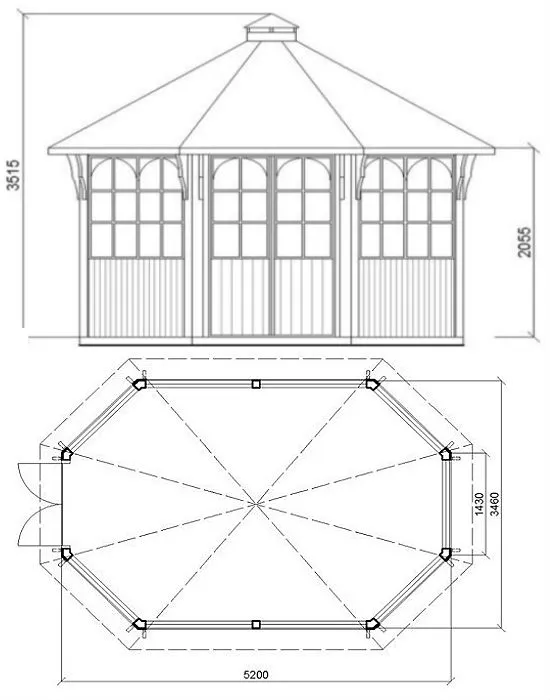

Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

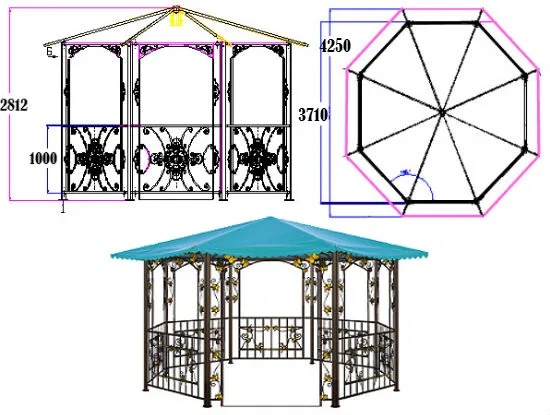

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

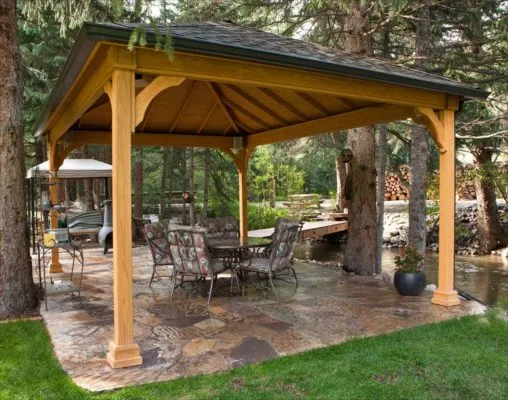

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

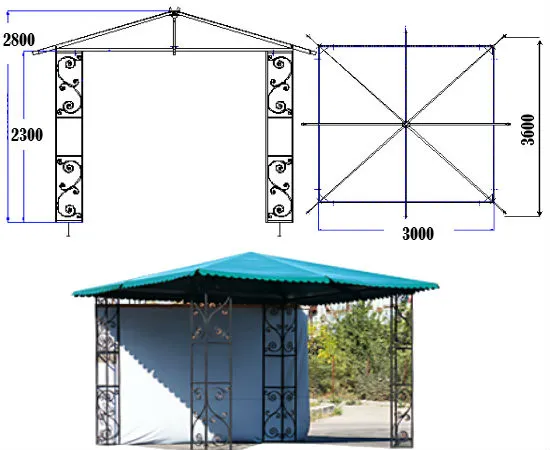

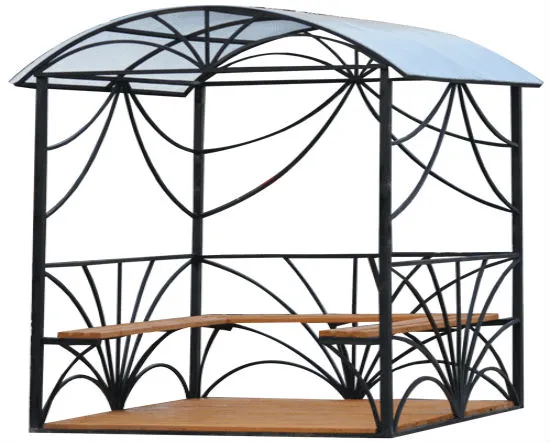

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

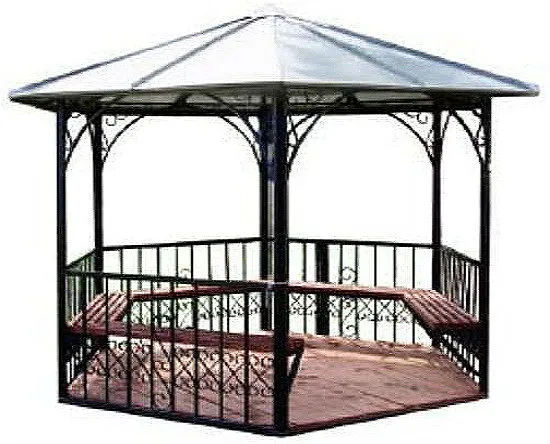

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

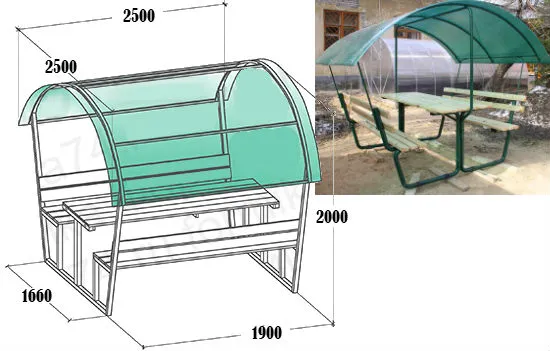

Чертеж сварной переносной конструкции с поликарбонатной крышей

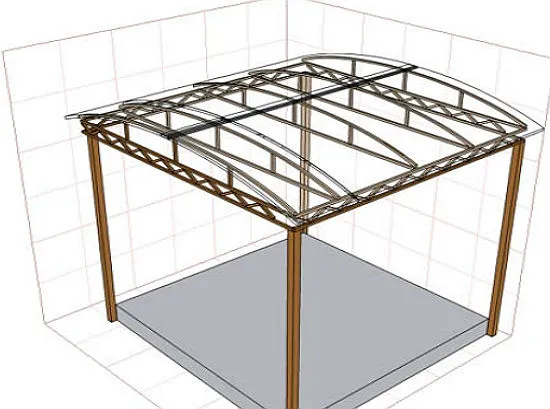

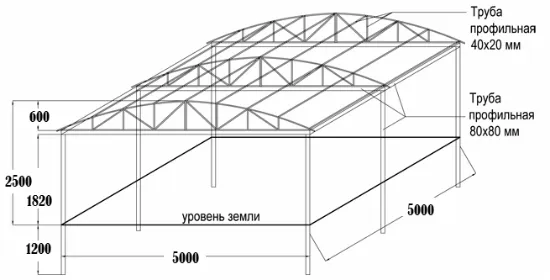

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

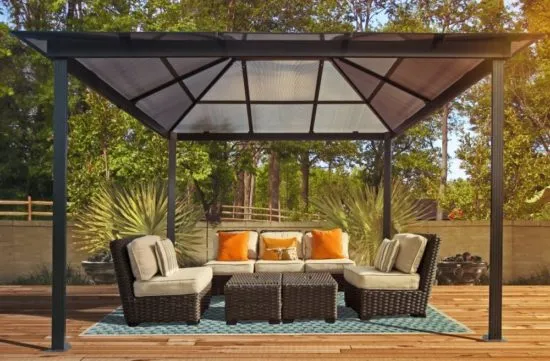

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

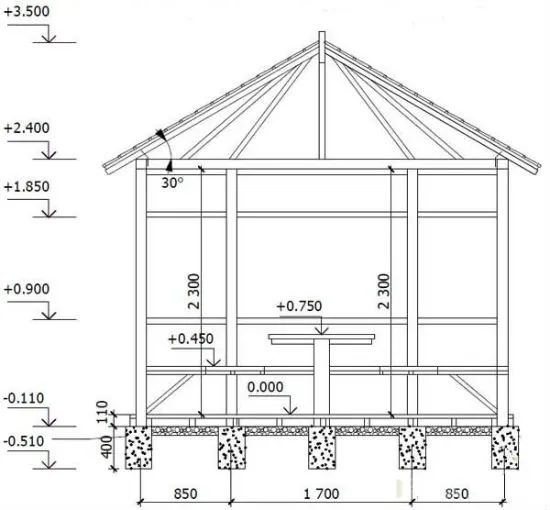

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

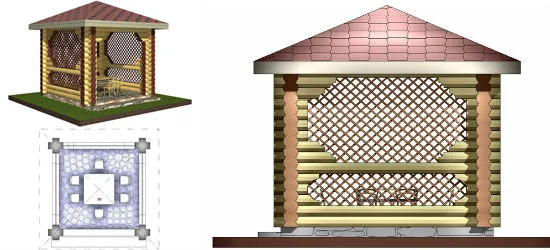

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

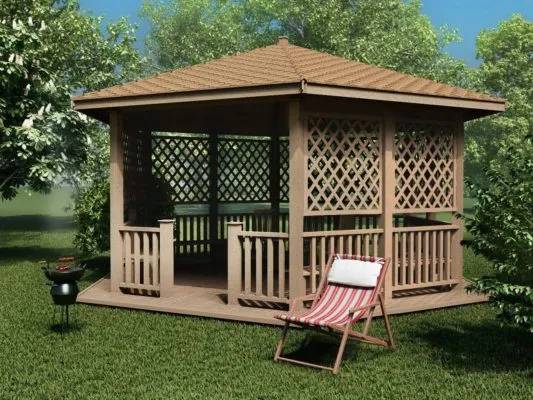

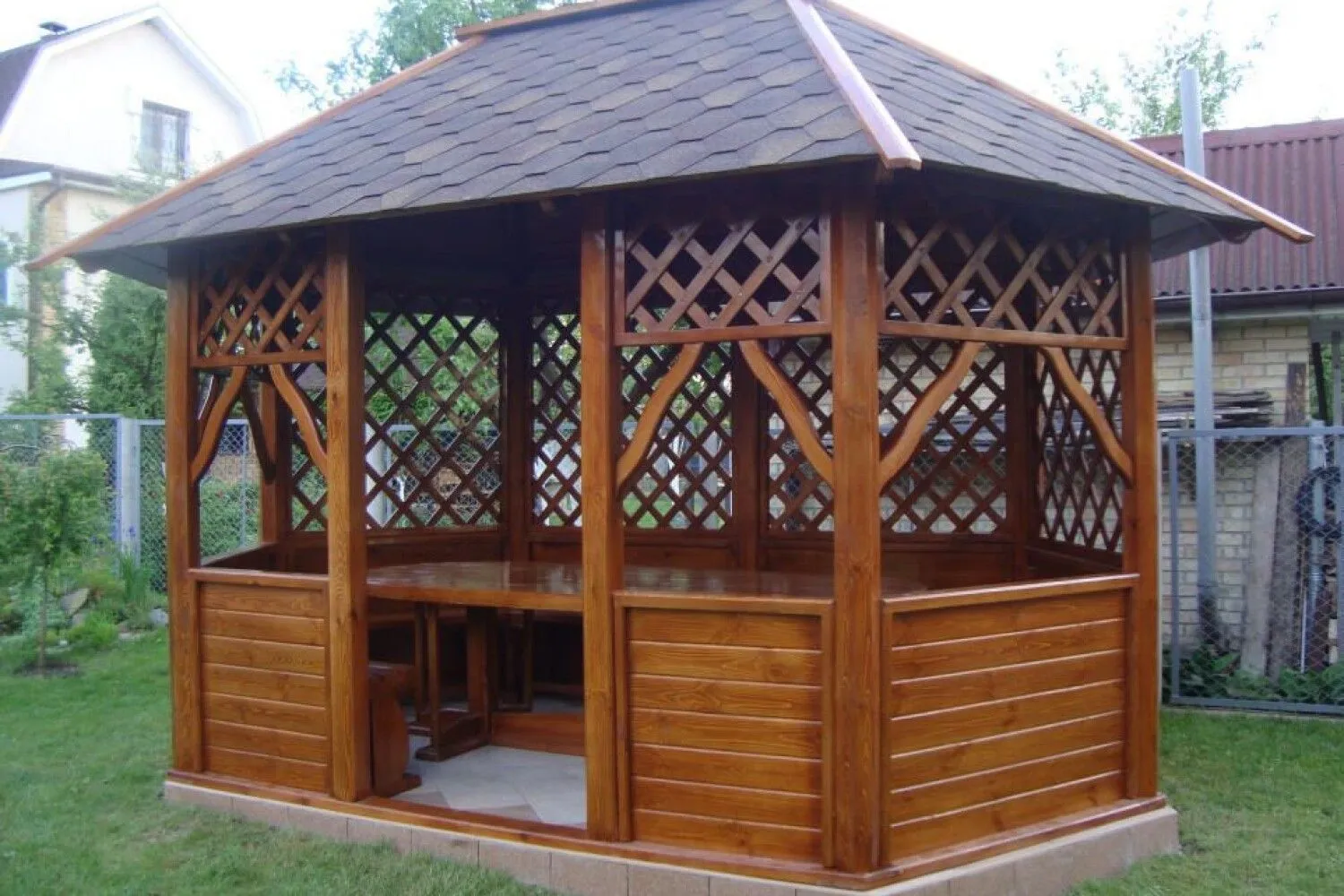

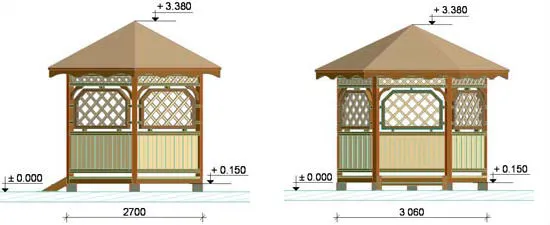

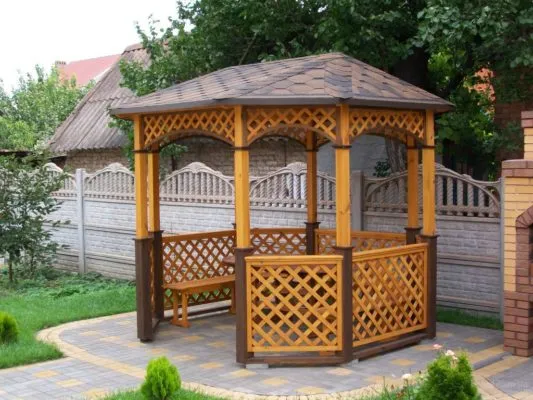

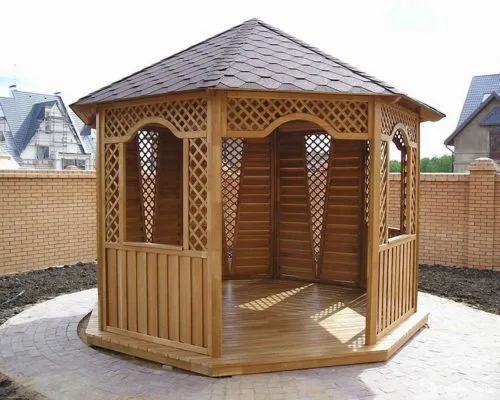

Закрытая конструкция с решеткой, проект шестигранной постройки

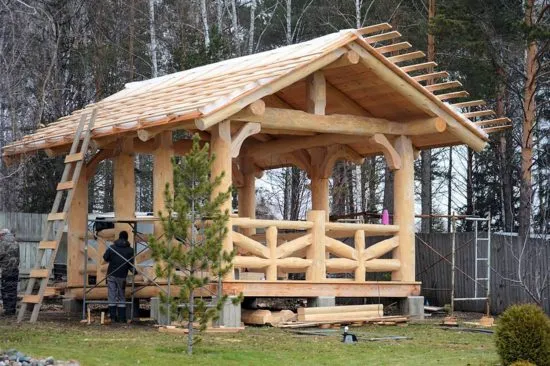

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

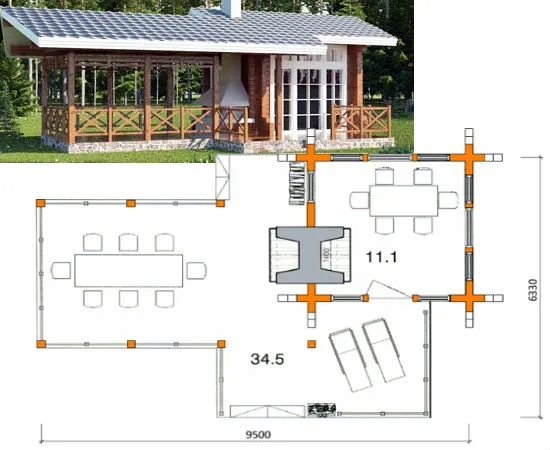

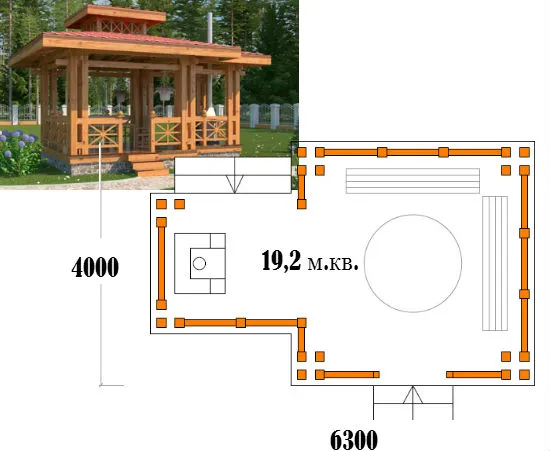

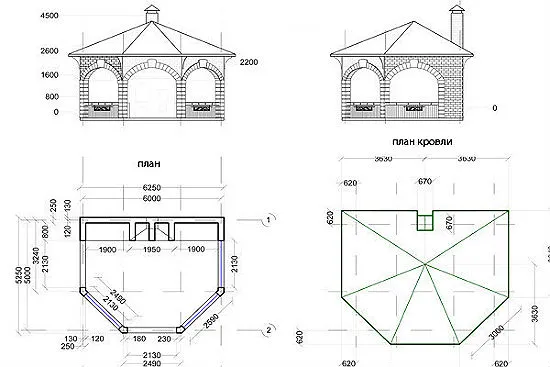

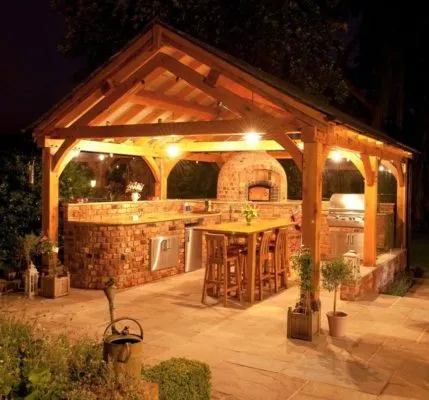

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

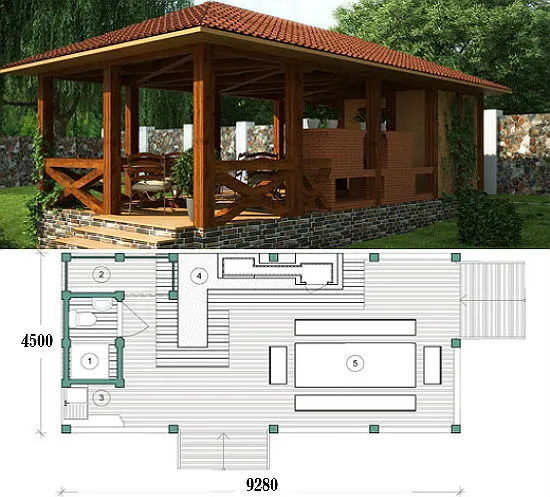

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства
