Брус – наиболее распространенный и доступный материал для постройки беседки. Примерно 90% всех дачных построек создаются именно из него. Если вам интересно возведение сооружений на вашем дачном участке, то брус – первый материал, на который стоит обратить внимание.

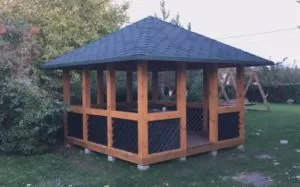

Беседка 3,5 на 3,5 метров

Беседка 3,5 на 3,5 метров

В зависимости от размеров вашей беседки, вы можете использовать дерево разного сечения от 100 на 100 мм до 200 на 200 мм.

Оптимальными размерами считаются 100 на 100 и 150 на 150 мм, именно из них изготавливаются опорные столбы и обвязка в большинстве случаев.

В данной публикации мы разберем основные виды бруса, которые применяются в возведении беседок, а также рассмотрим пошаговую инструкцию по строительству беседки из бруса 150 на 150 мм.

Строительство шаг за шагом

Начать хотелось бы с готового результата, который мы получим, если будем следовать всем требованиям строительной инструкции. У нас получается крепкая и «толстая» беседка с размерами 3,5 на 3,5 метра из бруса 150 на 150 мм.

Постройка принадлежит Тарасу Ходорчуку, который предоставил прекрасную видеозапись по её сборке (она будет вам показана в конце).

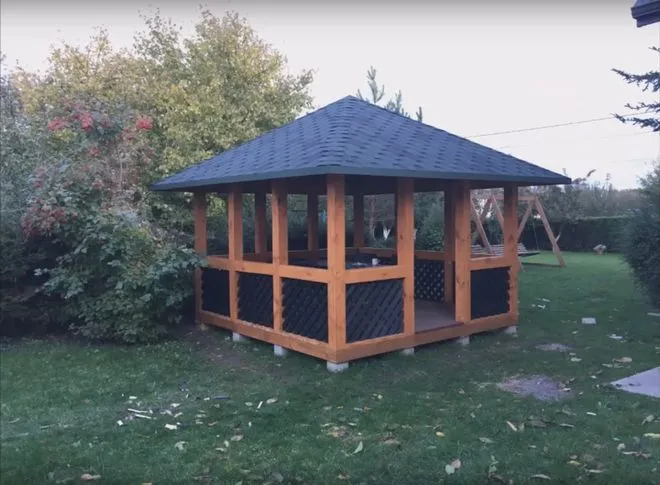

Готовая беседка 3,5 на 3,5 м из бруса 150 на 150 мм

Готовая беседка 3,5 на 3,5 м из бруса 150 на 150 мм

Фундаментное основание

Для фундамента использовались бетонные столбы в количестве 16 штук. Весь процесс можно разбить на несколько этапов:

  1. Подготовка площадки (отсутствие мусора, кустов, деревьев и прочего).
  2. Разметка участка по длине и ширине.
  3. Натягиваем шнурок и размечаем 16 точек в форме квадрата.
  4. На месте точек копаем ямки 20 на 20 см.
  5. Изготавливаем опалубку 20 на 20 см и устанавливаем её в каждую ямку строго по общему уровню.
  6. Готовим бетонный раствор, заливаем в подготовленные ямы.
  7. Ждём несколько дней и снимаем опалубку.

Укладка нижней обвязки

Вторым этапом происходит укладка нижней обвязки, которая состоит из четырёх брусов с сечением 150 на 150 мм. Соединение между брусом происходит в полдерева, после чего дополнительно в каждый стык вбиваются гвозди.

Лаги для пола

Для лаг можно использовать разрезанную вдвое древесину 150 на 150 (получаются лаги 150 на 75 мм) либо установить классический брус 150 на 50.

Всего понадобятся три лаги, которые кладутся на одинаковом расстоянии и друг от друга (строго на столбах фундамента). Крепление осуществляется с помощью гвоздей (забиваются снаружи беседки вовнутрь каждой лаги).

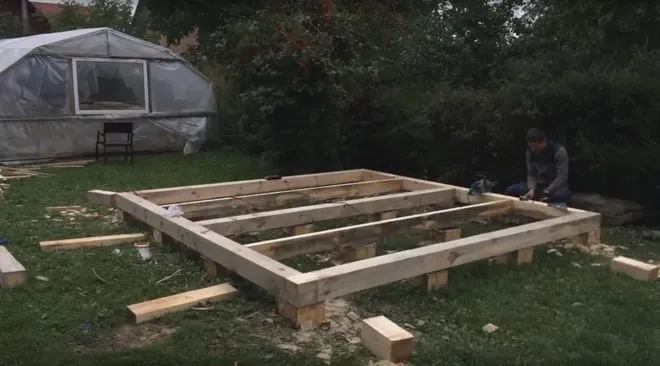

Крепление лаг пола

Крепление лаг пола

Установка вертикальных столбов

Опора беседки будет состоять из 12 столбов (по 4 на каждой стороне). Крепление осуществляется с помощью гвоздей:

  1. Наискосок просверливаются небольшие отверстия, диаметром меньше гвоздя.
  2. В отверстия забиваются гвозди, скрепляющие столбы и нижнюю обвязку.

Для дополнительной надежности можно использовать металлические уголки по аналогии с лагами пола.

По моему субъективному мнению, 12 столбов 150 на 150 это очень много, но раз хозяин задумал именно такой проект, будем ему следовать. Тем более выглядит он потрясающе, а большое количество столбов затем поможет сделать красивую обрешётку.

Верхняя обвязка

Изготавливается по такому же принципу, как и нижняя, только древесина укладывается поверх столбов. Крепление происходит с помощью гвоздей, которые скрепляют между собой наложенные друг на друга в полдерева верхние бруски, а также сам столб.

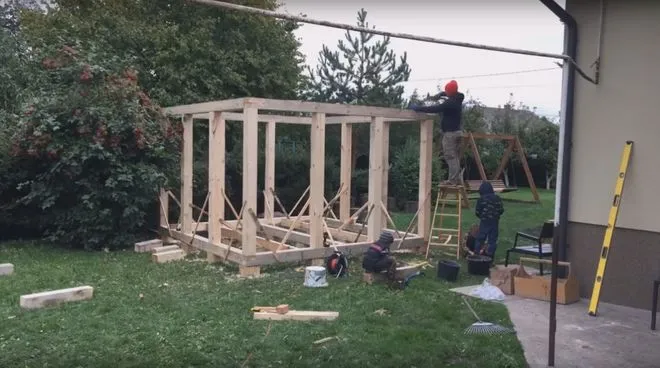

Готовая верхняя обвязка

Готовая верхняя обвязка

Сооружение крыши

Для крыши используется классическая шатровая стропильная система из 8 стропил доски 50 мм и обшивки из досок 25 мм. Угол крыши составляет 30 градусов. После установки всех стропильных ног, начинается монтаж обшивки.

По признанию хозяина, крепление доски к крыше оказалось одним из самых долгих и сложных видов работ.

Крепление кровельного материала

Для кровли использовалась битумная черепица, которая укладывалась поверх деревянной обшивки.

Для того чтобы скрыть неровности дерева, поверх обшивки укладывалась полоска рубероида. По мнению автора, её можно было и не укладывать, так как защиты она не даёт никакой, но для эстетики было принято решение её уложить.

Настил пола

Для пола использовалась доска толщиной 40 мм (в простонародье «сороковка»). Каждая доска вырезалась под длину беседки, затем прибивалась гвоздями в пяти местах: на 3 лагах и двух брусках обвязки (по 2 гвоздя).

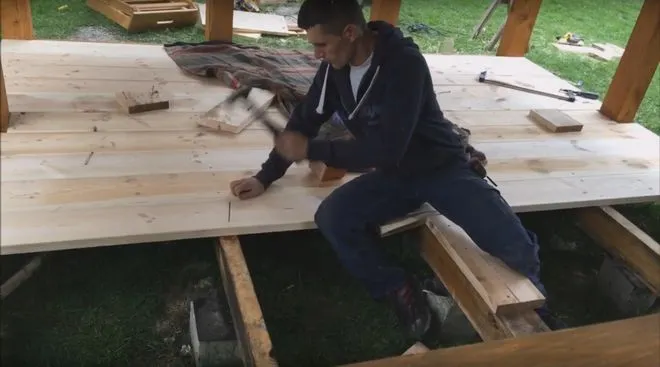

Укладка пола

Укладка пола

Обшивка каркаса

Интересное решение было принято, когда для обшивки была выбрана декоративная обрешетка темного цвета. По мнению хозяина, она отлично смотрится на фоне коричневой беседки и тёмной крыши. Мне результат очень понравился. А вам?

Характеристики готовой беседки

  • Размеры: 3,5 на 3,5 м
  • Столбы, перила, обвязки: брус 150 на 150 мм
  • Пол: доска «сороковка»
  • Стропила: доска «пятидесятка»
  • Обшивка крыши: доска 25 мм
  • Кровля: битумная черепица
  • Обрешётка: рейки 30 на 70 мм

На беседку ушло около 4 кубов древесины.

Готовая беседка 3,5 на 3,5 м из бруса 150 на 150 мм

Видеоинструкция

Как и обещал, представляю видеоинструкцию по строительству от Тараса Ходорчука. Этот ролик был выложен на Youtube 4 ноября 2017 года.

На фоне других роликов, которым уже по 5-6 лет, данное видео действительно интересно посмотреть в хорошем качестве и с понятными комментариями.

Выбор материала

100 на 100

Наиболее дешевый и используемый в большинстве готовых беседок материал. Имеет отличную несущую способность, способен выдержать очень массивную крышу с тяжелой кровлей. В одном кубе леса (это около 10 тыс. рублей) находится 16,6 брусков 100 на 100 мм длиной 6 метров.

Если вы не гонитесь за эстетикой и вам достаточно сделать надежную и простую постройку, тогда этот материал — отличный выбор для вас.

150 на 150

Массивная и крепкая древесина, которая выдержит любую стандартную кровлю. Брус 150 мм выглядит заметно больше, весит тяжелее, а в кубе леса его имеется всего лишь 7,4 штук (при той же длине 6 метров). Для беседки 3 на 3 метра, если материал разрезать пополам, его хватит впритык, а в некоторых случаях нужно будет даже докупить дополнительно.

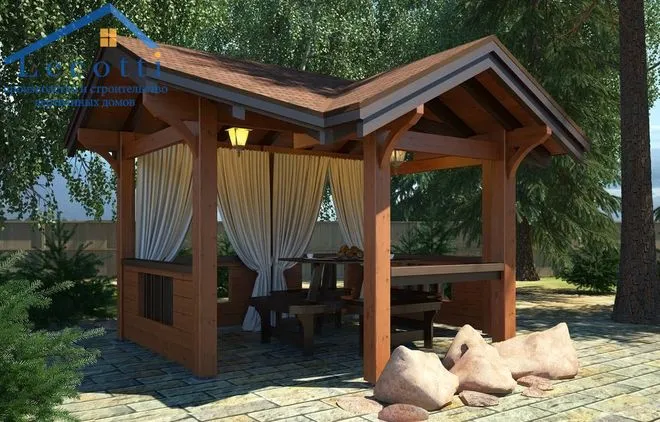

Беседка из бруса 150 на 150

Брус данного сечения в большинстве случаев нецелесообразен, если говорить именно о несущей способности и надежности каркаса. Поэтому применяется он больше для эстетической составляющей, которая является также немаловажной.

150 на 50

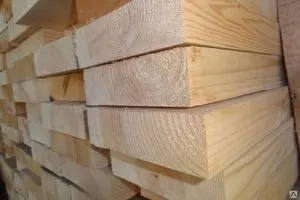

Брус 150 на 50 мм

150 на 50 мм

Самый популярный вид древесины в строительстве имеет сечение 150 на 50 мм.

В контексте беседок он применяется для стропильной системы, лаг пола и иногда для верхней обвязки, когда нет смысла перерасходовать материал на крышу.
