Большинство представленных на рынке строительных вагончиков для временного проживания привлекают внимание покупателей доступной ценой. Однако тут возникают сложности: они изготовлены из недорогих стройматериалов низкого качества, обладают низкой теплоизоляцией и ограничены в ширине с целью оптимизации транспортировки (стандартные 2,5 м, подходящие для грузовиков). Если интересует, предлагаем рассмотреть «проект бытовки», который может предложить альтернативные решения.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

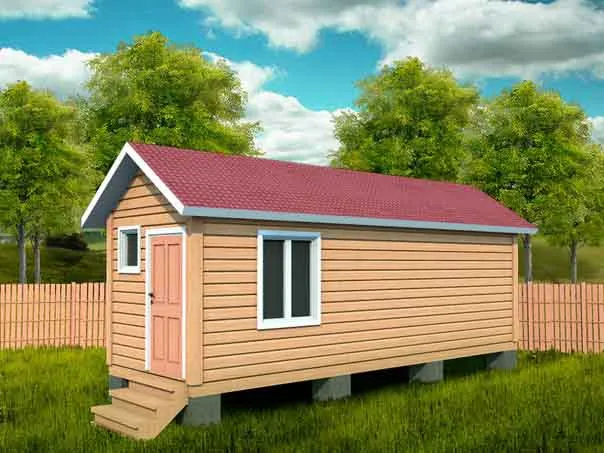

Маленький домик на фоне природы

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

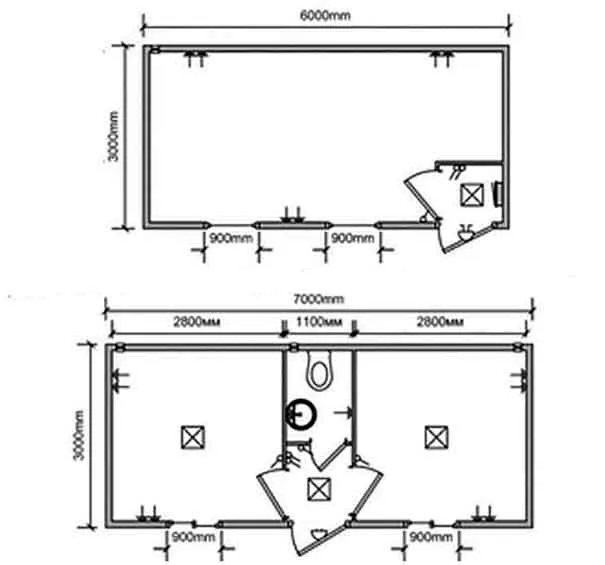

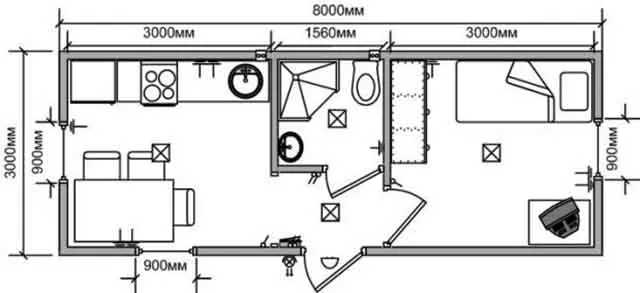

Планы вагончиков на дачу

Варианты планировок

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

  1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
  2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
  3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
  4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
  5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
  6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Эскиз большой бытовки

Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

  • из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
  • то же, только каркас сваривается из металла;
  • конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

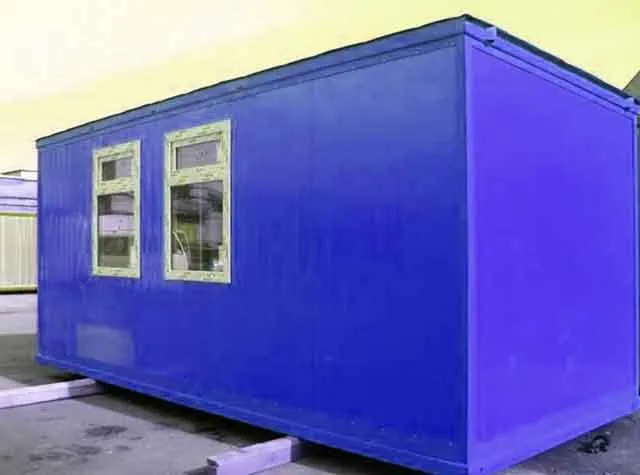

Утепленный металлический домик

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

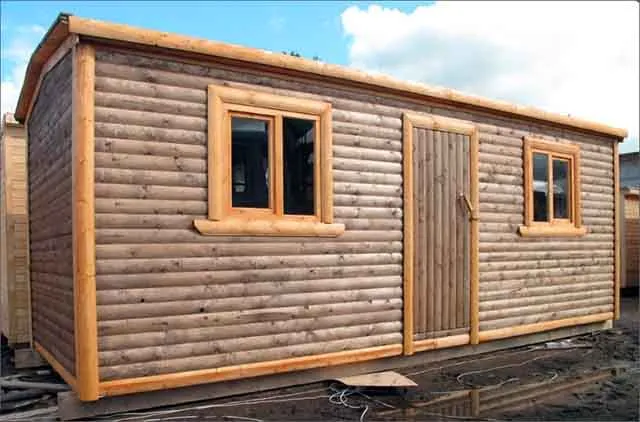

Домик с обшивкой блок хаусом

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

  1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
  2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
  3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
  4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
  5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
  6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Временное жилище из дерева

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

  1. Подготовка основания.
  2. Сборка каркаса, укладка полов.
  3. Монтаж кровельных конструкций и покрытия.
  4. Устройство наружной и внутренней обшивки с утеплением.
  5. Подведение инженерных коммуникаций.

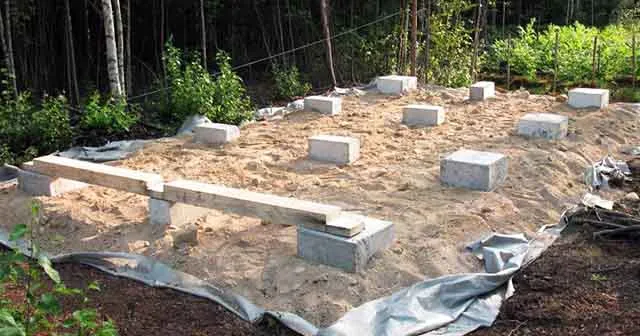

Расставленные бетонные блоки

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

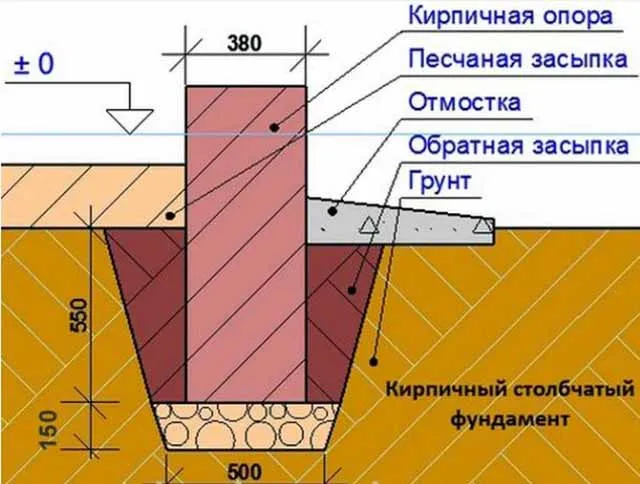

Схема установки опор из кирпича

Монтаж каркаса

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

  1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
  2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
  3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

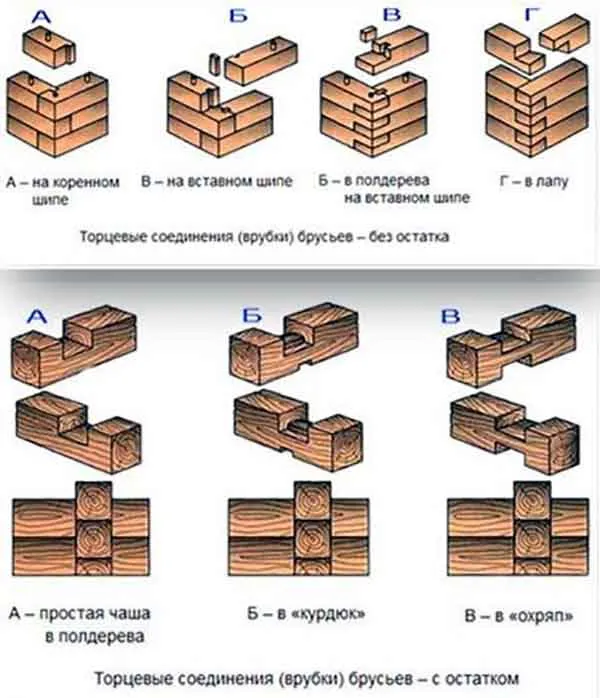

Схемы стыковки пиломатериалов

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

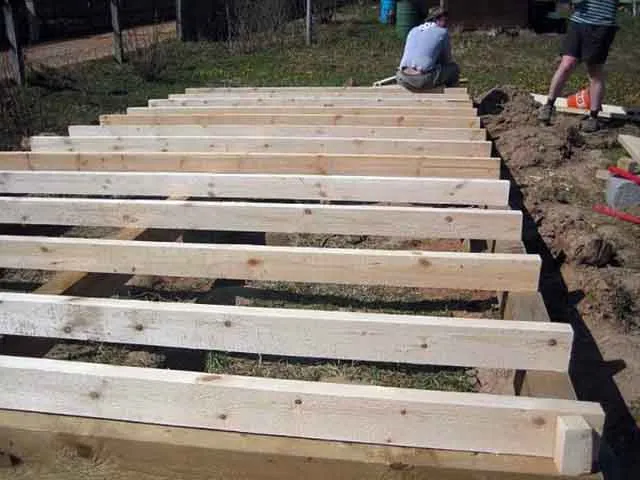

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом 50 или 60 см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

Монтаж основания пола

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

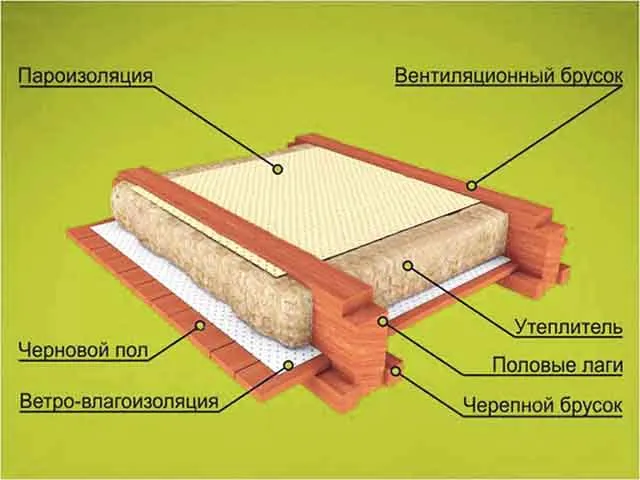

Пирог утепления перекрытия вагончика

Схема утепления полов

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Деревянные щиты для стен

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5—0,6 м для обеспечения уклона односкатной кровли.

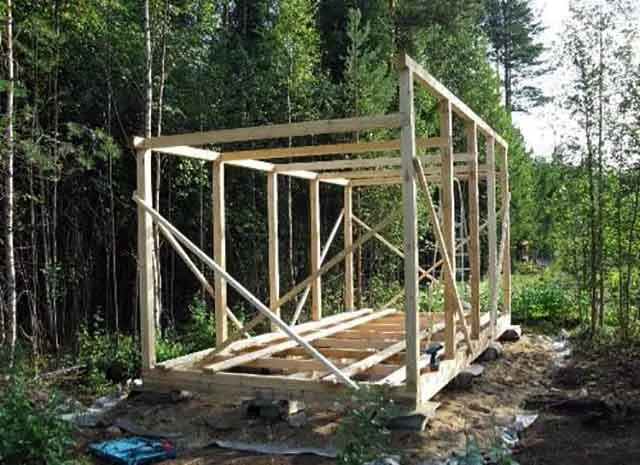

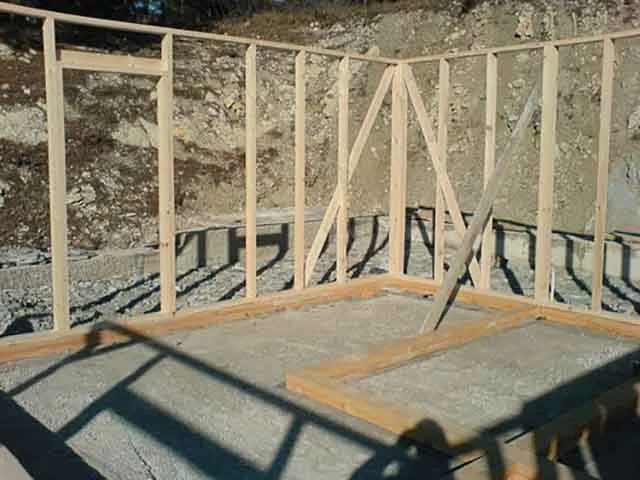

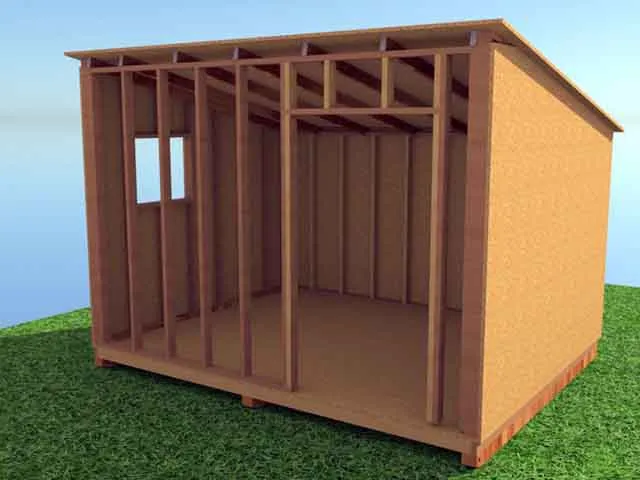

Скелет будущего домика

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Вагончик с кровлей из ОСБ плит

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

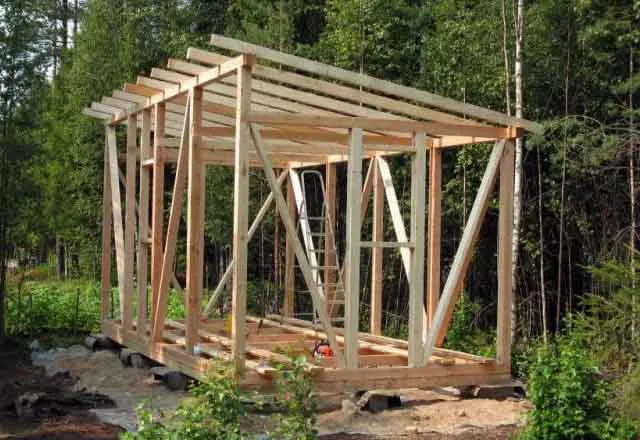

Деревянный каркас домика

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

Обшивка и утепление стен

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

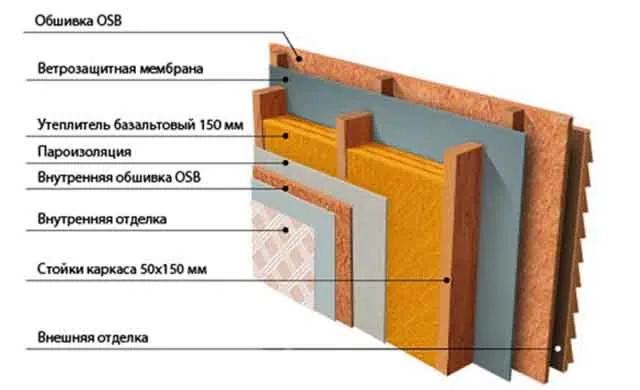

Пирог теплоизоляции стен бытовки

Отделочные работы ведутся в таком порядке:

  1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
  2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
  3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж облицовки стен

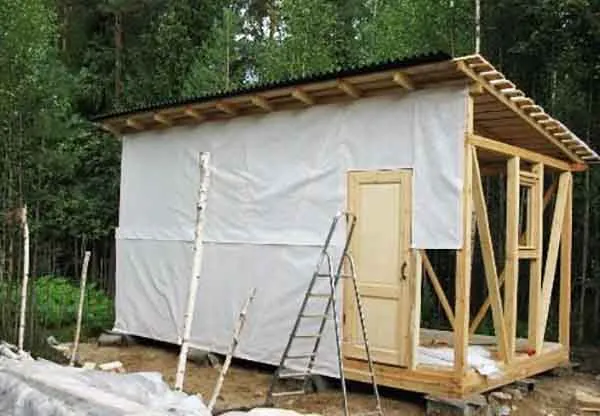

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

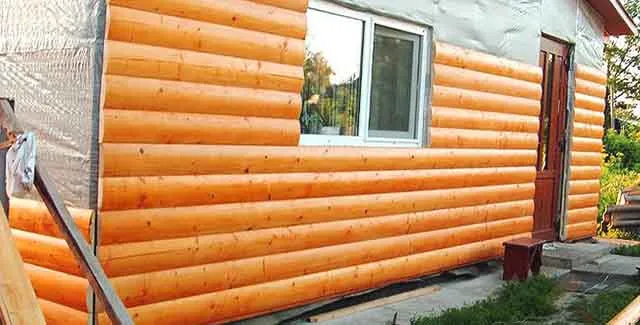

Наружная отделка вагончика под сруб

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

  1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.

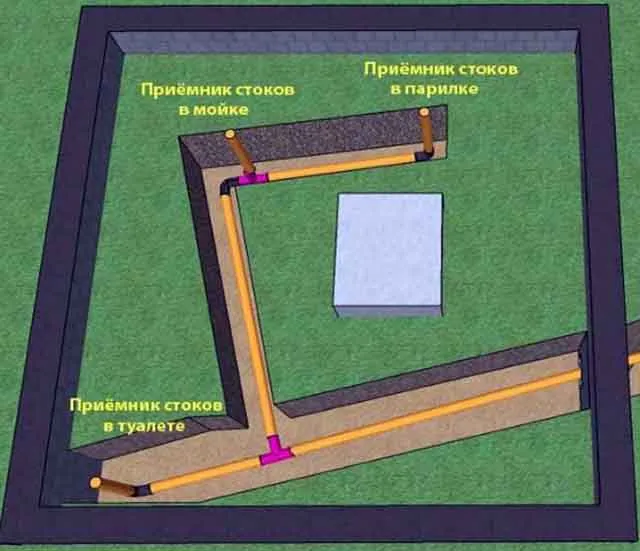

  2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
  3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Трубы в траншеях под баней

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Заключение

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.

Чем отделать внутри бытовку?


Внутренняя отделка бытовки может варьироваться в зависимости от предпочтений и целей пользователя. Некоторые из распространенных материалов для отделки внутренней части бытовки:

  • Гипсокартон: это популярный материал, который легко монтируется и предлагает широкие возможности для декоративной отделки.

  • Деревянные панели: это природный материал, который придает комнате теплоту и уют.

  • Ламинат: это дешевый и практичный материал, который имеет разные текстуры и цвета.

  • Обои: это другой популярный вариант, который может добавить цвет и декоративный элемент в помещение.

  • Плитка: это практичный и легко ухаживаемый материал, который хорошо подходит для ванной комнаты или кухни.

Выбор материала для от

делки внутренней части бытовки зависит от многих факторов, таких как бюджет, цель использования, климатические условия и личные предпочтения. Важно учитывать все эти факторы и выбирать материал, который лучше всего подходит для ваших нужд.
