Изготовление хозблока с дровником и санузлом: планировка, чертежи

Данный хозблок совмещает в себе три функции;

эт

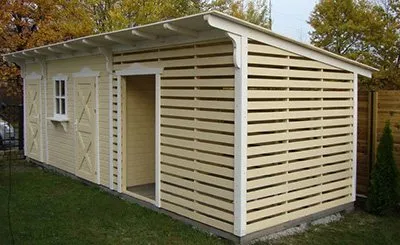

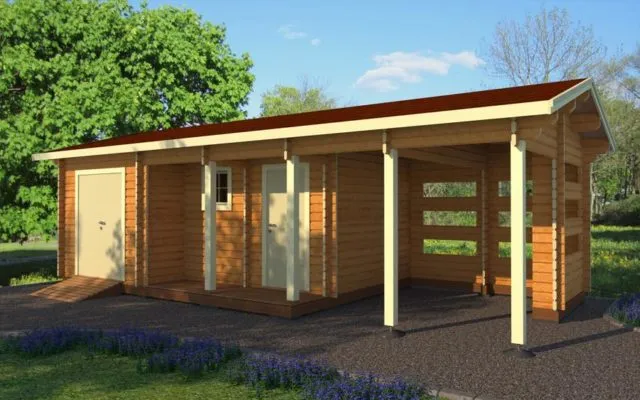

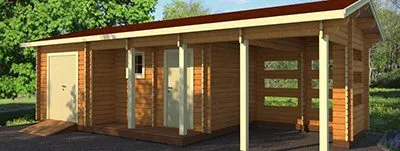

Установленный на фотографии хозяйственный блок (видно слева) предназначен для размещения садового инвентаря, хранения инструментов или техники. По окончании сезона сбора урожая, в данном помещении также можно осушить и упаковать собранные продукты.

Помещение туалета находиться внутри дровника( нет необходимости устанавливать дополнительное строение на участке), да и существенно сэкономит Ваш бюджет, так как покупать отдельный туалет и доставить его обойдеться в кругленькую сумму. Наша разработка хозблока 3 в 1 поможет Вам существенно сэкономить и освободить место для грядок и цветников.

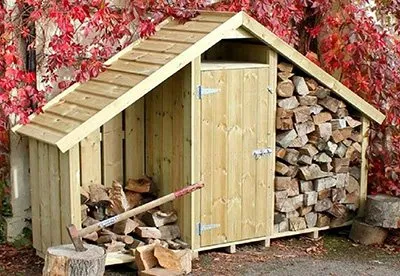

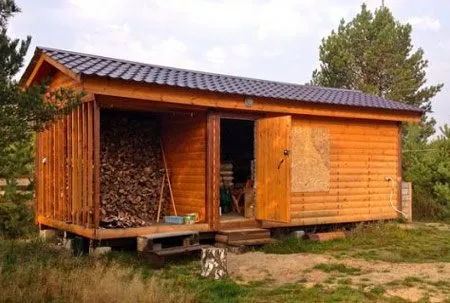

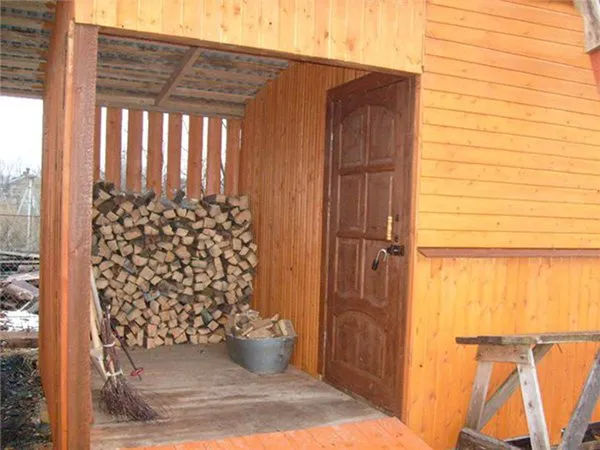

Дровник предназначен для хранения и просушки дров. В данном дровнике можно разместить до 8 метров кубических дров.

Конструкция хозблока

Все наши изделия производяться на двух несущих нагрузку брусах сечением 100х150 это дает необходимую устойчивость и крепость конструкции.

• Пол выполнен из доски 150х25
• Каркас стен брус 50х50
• кровля покрыта качественным рубероидом
• Стены обшиты вагонкой

Хотим обратить Ваше внимание что любую нашу продукцию, по вашему желанию, мы можем усовершенствовать(заменить вагонку на иммитацию бревна или бруса, накрыть кровлю металло черепицей или ондулином и т.д)

Каким должен быть хозблок

Если вам требуется помещение исключительно для хранения дачного инвентаря, то хозблок можно выполнить однокомнатным. Если же это единственная постройка на участке, то его следует оборудовать туалетом и душем.

Также нелишним будет дровник. Даже если вы не собираетесь отапливать домик зимой, дрова обязательно вам понадобятся для пикников. В тех случаях, когда дачный домик находится в процессе строительства, в хозблоке можно выполнить даже жилую комнату со спальными местами.

Поэтому, прежде чем приступать к работе, определитесь какие задачи перед хозблоком поставлены и какие его функции могут пригодиться на дачном участке.

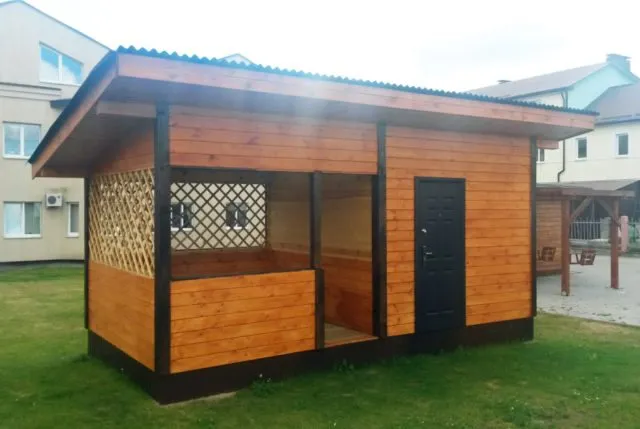

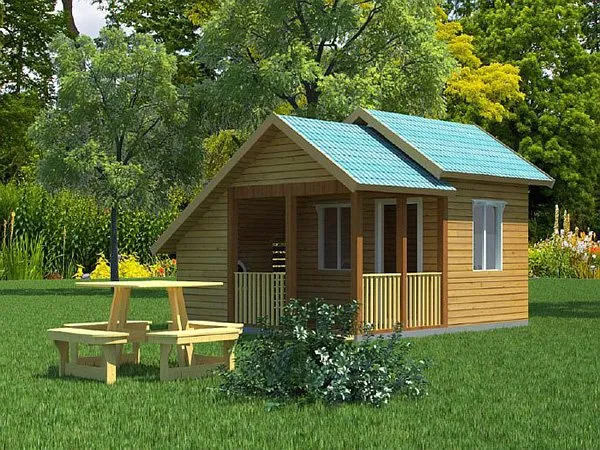

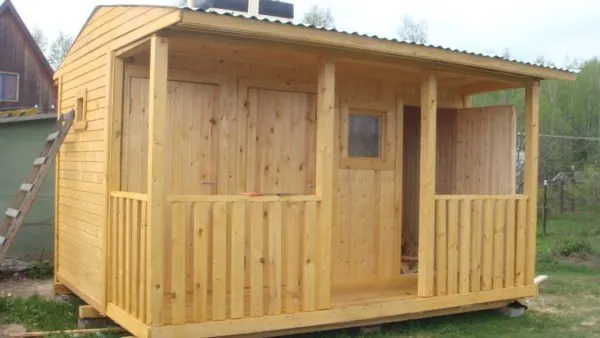

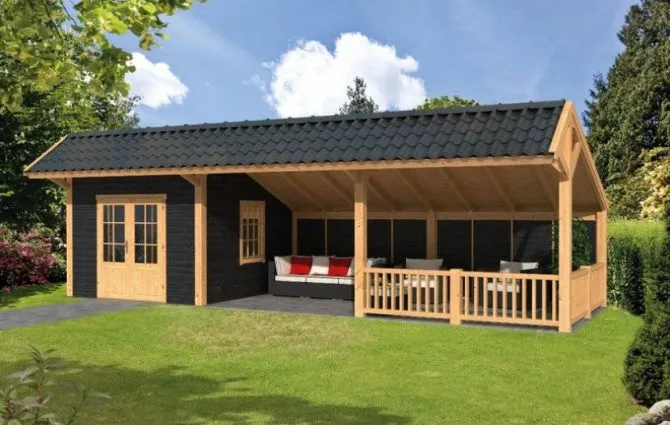

Деревянный хозблок с верандой

Из чего строить хозблок

Построить хозблок для дачи с душем и туалетом, а также другими дополнительными функциями можно из самых разных материалов:

• дерева (сюда относится брус, доски, вагонка и т.д.);
• блоков (шлакоблоки, пеноблоки и т.д.)

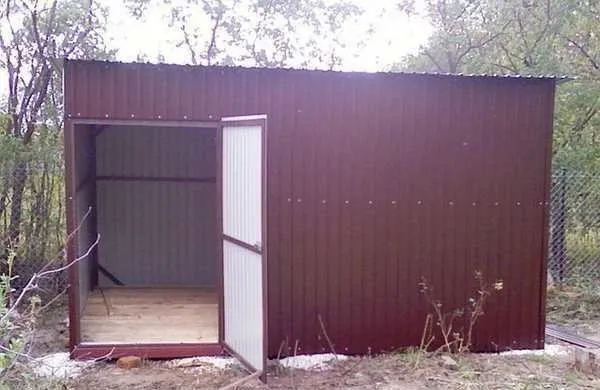

• металлического профиля;
• кирпича и т.д.

Если вы в строительстве новичок, то я рекомендую использовать для этих целей дерево по следующим причинам:

• простота монтажа;
• не требуется какое-либо сложное оборудование. Наши предки справлялись с этой задачей вообще при помощи одного топора;
• не требуются большие финансовые затраты.

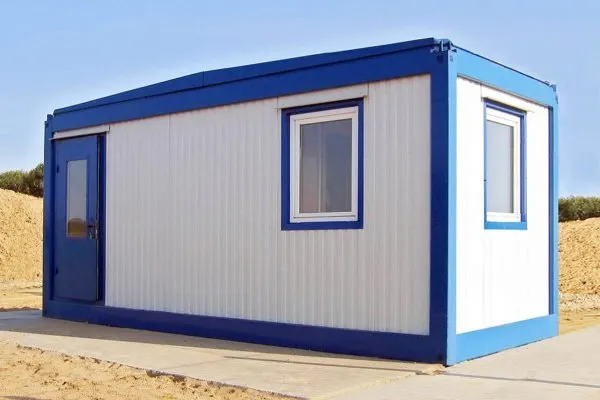

Хозблок из блок-контейнеров

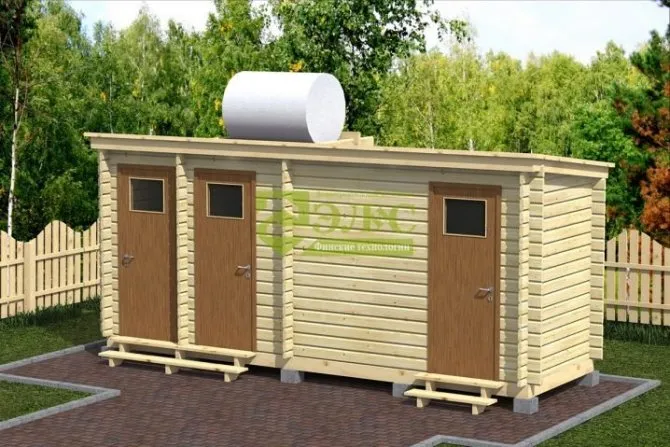

Если вы не хотите заниматься строительством, можно приобрести готовый хозблок 3 в 1 душ туалет и сарай из блок-контейнеров. Стоимость их начинается от 10000-15000 рублей.

Поэтому далее в качестве примера рассмотрим строительство каркасной постройки. Следует отметить, что при соблюдении технологии возведения и должном уходе, такая постройка может простоять очень долго.

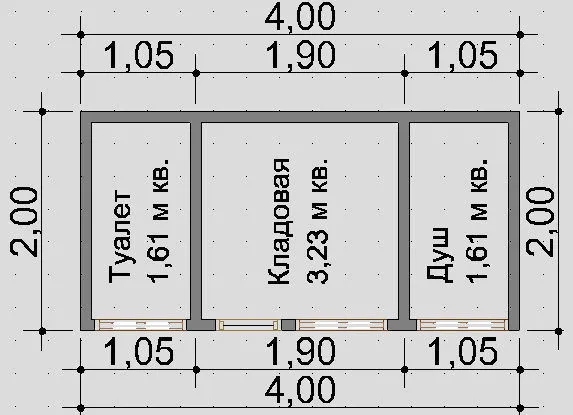

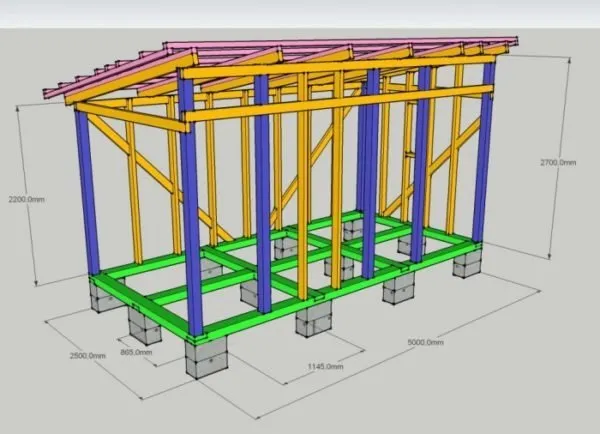

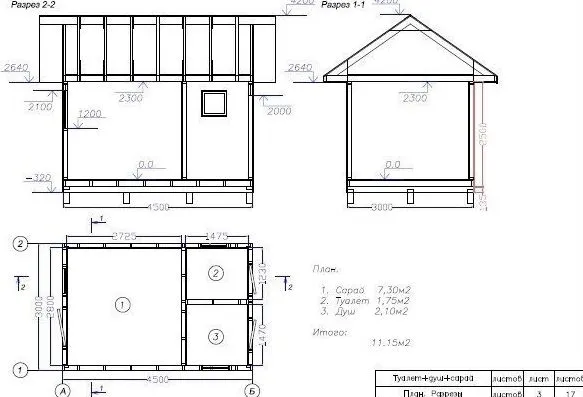

Пример проекта каркасного хозблока

Как построить беседку за 3 шага

Домашнему мастеру лучше всего строить беседку с хозблоком из дерева или металла. Отталкиваться нужно от наличия инструмента и навыков, так если у вас нет сварочного аппарата, и вы не умеете варить, то за металл забудьте.

Разборный вариант (на шпильках и болтах) подойдет для простого навеса, а вот помещение таким способом собрать тяжело. Зато соорудить каркас из бруса и обшить его, к примеру, строганой доской сможет любой человек, владеющий ножовкой и молотком, поэтому мы будем говорить именно об этом варианте.

Шаг №1: делаем фундамент

В данном случае заливать ленточный фундамент или железобетонную плиту под всю конструкцию нет смысла. Эти виды фундамента монтируются под кирпичные или каменные сооружения. Для деревянного навеса достаточно обустроить ряд столбов и установить каркас на них.

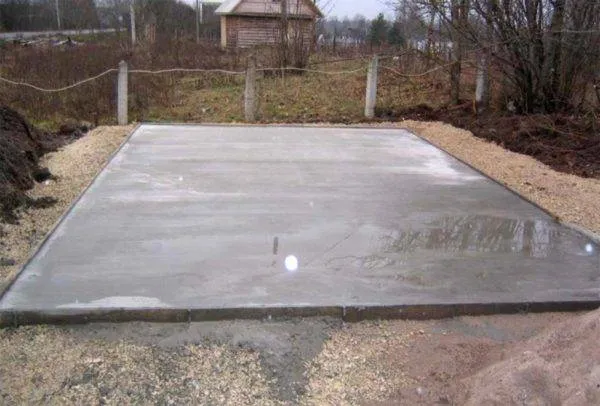

Фундаментную плиту есть смысл заливать, только если пол в беседке планируется делать бетонным.

Столбы можно делать квадратные или круглые, лично я предпочитаю заливать круглые столбы, потому как это проще, быстрее, а главное, надежней. Хотя технология обустройства столбов в обоих случаях одинаковая.

f14c3e4ab89edc0f6d8a75937b3718b2.jpe

0c23b5d0af8a401359962aa018e3e56e.jpe

Схема квадратного столба под беседку.

• Сначала вооружаетесь садовым буром и в узловых точках конструкции делаете лунки глубиной 50-70 см. Обычно шаг столбов составляет 1 метр. Кстати, если вы решите делать квадратные столбы, то там заглубляются на 35-40 см, вызвано это тем, что они по площади больше;
• Теперь засыпаете на дно лунки 10-15 см песчано-гравийной смеси и хорошо ее утрамбовываете;
• По диаметру лунки сворачиваете из рубероида трубу и вставляете ее в лунку;
• Связываете арматурный каркас и вставляете его в центр лунки;

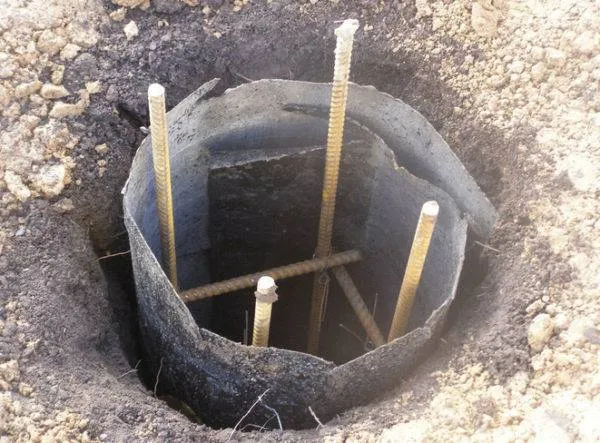

Проще всего делать опалубку из рубероида.

• В самом центре должен стоять длинный арматурный прут или шпилька с резьбой. Рассчитываем так, чтобы после заливки бетона этот прут торчал из столба на 30 — 40 см, к нему будем фиксировать каркас для пола;
• Дальше по уровню (во всех столбах одинаково) заливаем бетон и ждем пару недель, пока он окрепнет.

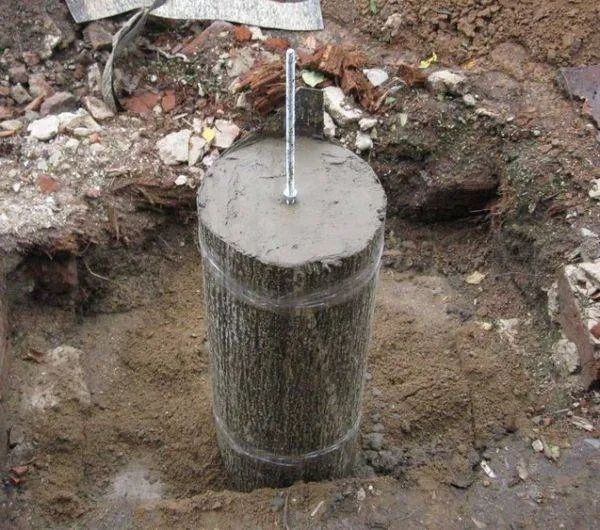

По центру столба желательно установить шпильку.

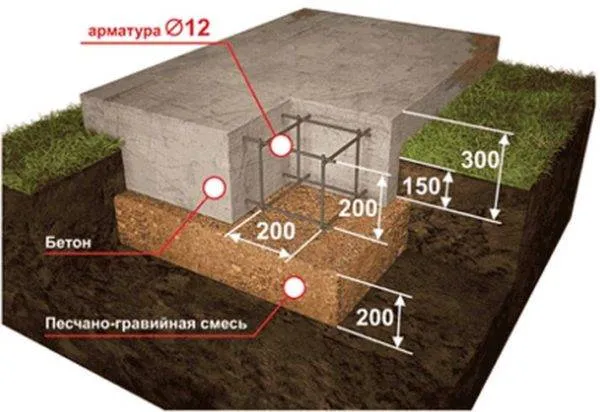

Если вы собираетесь строить кирпичный мангал или печь, то под нее нужно заливать отдельный фундамент, схема этого фундамента дана ниже.

Схема фундамента под кирпичный мангал или печь.

Шаг №2: сбиваем несущий каркас

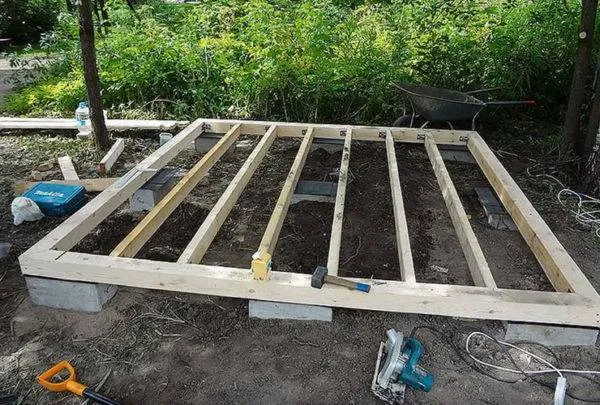

Под несущий каркас я рекомендую использовать брус сечением 100х100 мм. Первым сбивается каркас для пола, после чего он сразу устанавливается на бетонные столбы и фиксируется шпильками. Имейте в виду, дерево не должно контактировать с бетоном, поэтому перед установкой каркаса на столбы стелятся прокладки из рубероида.

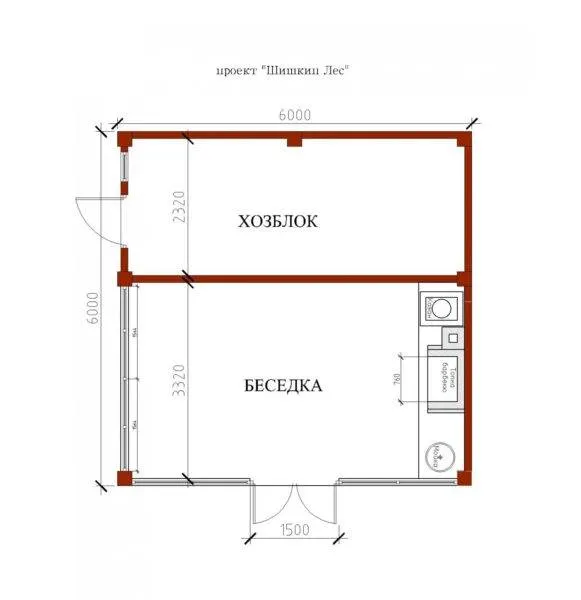

Самый простой проект беседки с хозблоком.

Под промежуточные лаги для пола берется брус не тоньше чем 50х100 мм, сами лаги устанавливаются с шагом 30-40 см.

Несущий каркас фиксируется шпильками к фундаментным столбам.

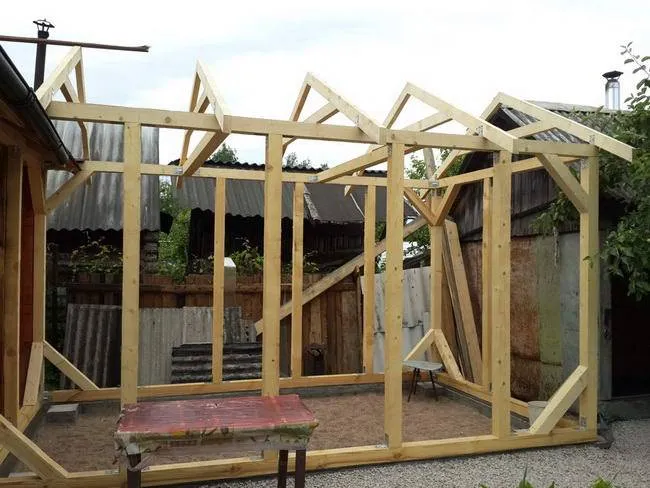

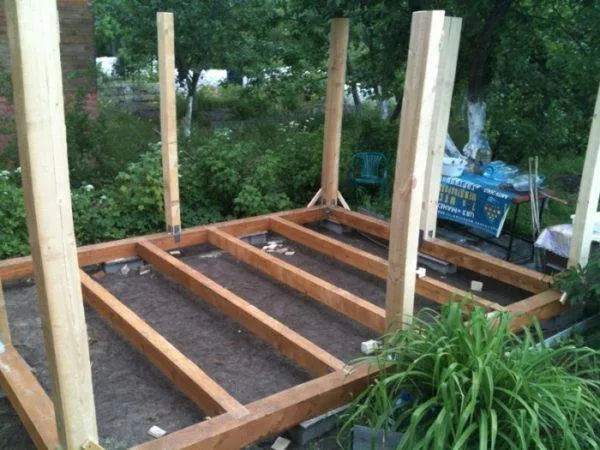

Теперь устанавливаем вертикальные стойки для стен. Эти стойки также желательно делать из бруса 100х100 мм. Здесь есть интересный момент, профессиональные плотники стыкуют брус путем врезки, причем разными способами, вам я рекомендую использовать металлические уголки и прочую подобную фурнитуру, так гораздо проще и быстрее.

Брус удобней стыковать при помощи металлической фурнитуры.

Какой должна быть крыша на беседке — у каждого свое мнение, но если вы никогда не занимались монтажом стропильной системы, то я вам советую остановиться на односкатном варианте.

Схема каркаса для односкатной беседки.

Максимум, что вы еще можете попробовать, так это простейшую двускатную конструкцию. Поверьте, вальмовые, шатровые, многоуровневые и прочие сложные виды стропильных систем вам не под силу.

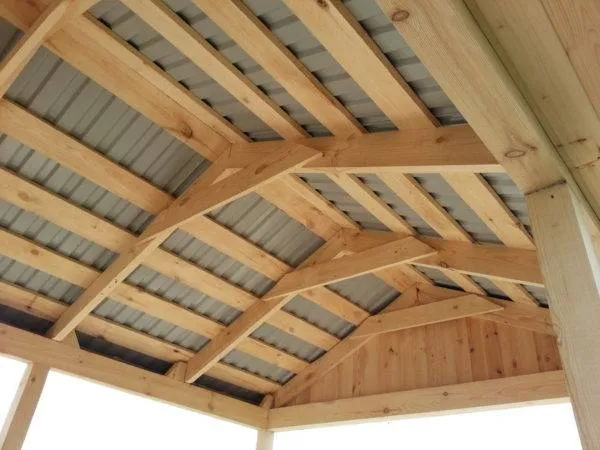

Двускатная стропильная система относительно простая.

Когда стропила установлены, на них набивается подкровельная обрешетка, частота этой обрешетки зависит от вида кровельного материала. Самым экономным будет использование профлиста или асбоцементного шифера, под них обрешетка набивается с шагом 200-300 мм.

Кровля из профлиста обходится недорого и монтируется быстро.

Шаг №3: облицовка

Коль речь идет о летней беседке, соответственно и облицовка будет легкая. Самый простой вариант — это взять строганую доску толщиной 20-30 мм и обшить ею каркас. Чтобы строение смотрелось более оригинально доску можно набивать не обычным гладким способом, а елочкой, как на фото ниже.

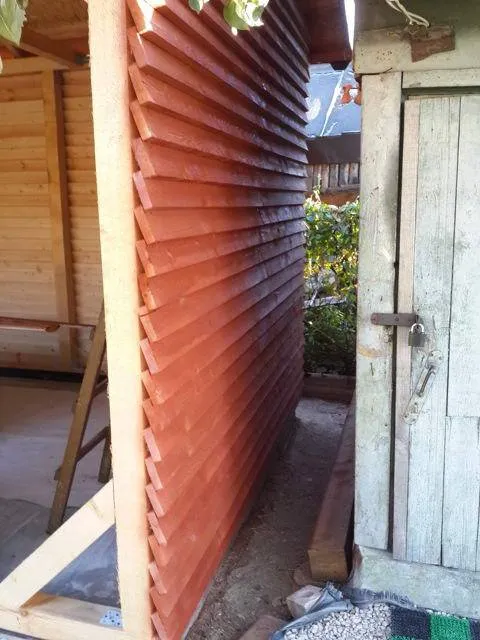

Облицовка елочкой выглядит оригинально.

https://youtube.com/watch?v=ruNuqk6mozg

Строим хозблок

Проектирование

Любое строительство всегда начинается с проектирования, и хозблоки с душем и с туалетом не являются исключением. На данном этапе необходимо решить следующие задачи:

Основные задачи проектирования

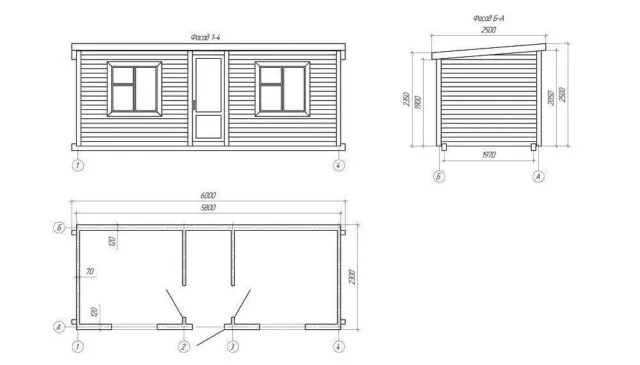

Проект постройки вы можете взять готовый, к примеру, на нашем портале, либо сделать чертеж самостоятельно. Главное, чтобы на нем были отражены размеры конструкции, основные детали и планировка.

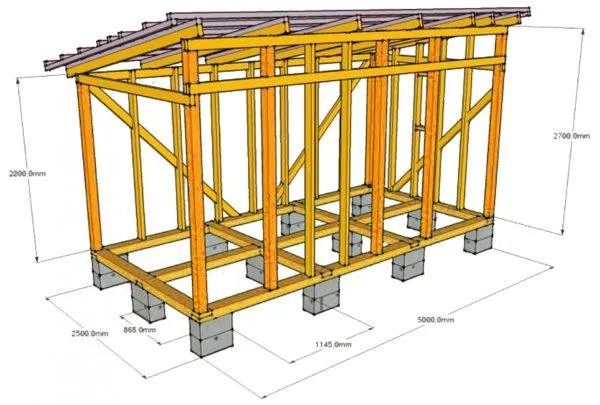

В основе стен хозблока, как вы можете видеть на схеме выше, используются вертикальные стойки из бруса и горизонтальные перемычки. Основой же всего строения служит ростверк столбчатого фундамента.

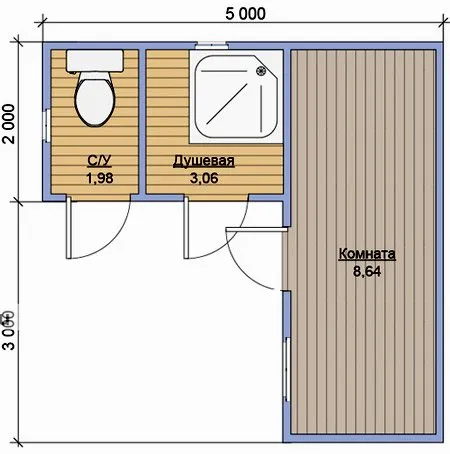

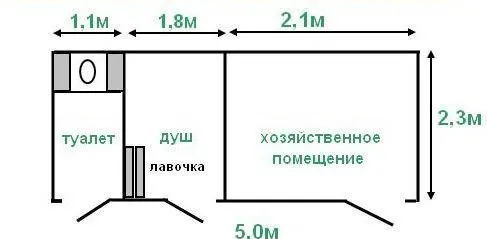

Угловой хозблок с душем и туалетом

Под постройкой можно выполнить погреб. В таком случае следует использовать ленточный фундамент.

В процессе проектирования следует сразу же определиться с местом расположения постройки. Дело в том, что на этом этапе, возможно, вам придется подкорректировать размеры конструкции.

Имея готовый проект и точные размеры сооружения, следует посчитать количество стройматериалов, среди которых вам понадобится:

• брус сечением 50х50 мм;
• брус сечением 100х100 или 100х150 мм;
• плиты OSB для обшивки каркаса (можно использовать влагостойкую фанеру);
• вагонка или любой другой материал для отделки фасада;
• кровельное покрытие (профнастил, шифер или другой подходящий материал).

Садовые дачные красивые беседки. Фото

1. Металл – требуется опыт работы со сварочным аппаратом и изготовления кованых элементов. Хороши такие конструкции тем, что имеют малый вес, не требуют фундамента, могут переноситься, при необходимости, на другое место. Очень органично выглядят хозпостройки, совмещенные с летней верандой из ажурного кованого металла.
2. Деревянные беседки с бытовкой или кухней отлично впишутся в любой ландшафтный дизайн дачи. Их вполне по силам изготовить своими руками тем, кто имеет хоть малейший опыт в плотницком деле. Дерево – природный, теплый и достаточно легкий материал, не требующий основательного фундамента и сложного ухода.
3. Кирпичные или каменные сооружения являются самыми капитальными и тяжелыми. Их проект лучше создавать уже тогда, когда построен дом и другие сопутствующие пристройки. Тогда сарай будет соответствовать общему стилю двора и не нарушит своим видом гармонию.

Удачнее всего считаются деревянные конструкции из бруса. Их можно возводить как на участке с уже существующим домом, так и вместо него. Кроме того, в любой момент такую бытовку легко переделать своими руками, в зависимости от новых требований: перекрасить, обшить сайдингом, дополнить верандой или навесом.

Предлагаем ознакомиться Как заделать углы в бане

Если место расположения дачи – участок с песчаным грунтом и низким прохождением грунтовых вод, для основы бытовки достаточно опор в виде свай или столбов. Их располагают по углам будущего сооружения.

Для свайного фундамента, выполняемого своими руками, очень удобно использовать асбестоцементную трубу, диаметром от 15 см. В подготовленные отверстия в грунте засыпают песчаную подушку и трамбуют ее.

Заливают опору на 1/3 длины бетоном и слегка приподнимают, чтобы раствор попал под основание трубы, тогда она будет стоять прочно.

Технология установки свай под фундамент

Можно внутрь вставить металлическую арматуру или анкерные болты для соединения с брусом, если проект предполагает более тяжелую конструкцию. Либо сделать столбчатые колонны из кирпича по углам постройки. Для дачи с пучинистым влажным грунтом нужен ленточный фундамент, он более надежный.

Проще всего установить в качестве основы пескобетонные блоки. Для этого снять дерн на глубину около 30 см и засыпать 15 см песка, утрамбовать. Сверху уложить блоки в несколько рядов друг на друга. Подходит такой способ только для хороших почв, без лишней влаги, и для построек на возвышенности. Тогда они вполне выдержат вес летнего домика из бруса.

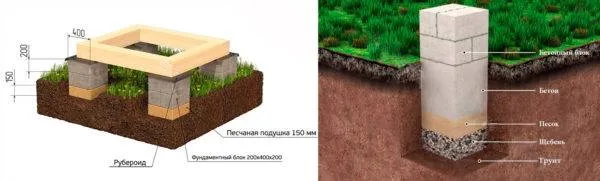

Установка обвязки на столбчатый фундамент

Облицевать ее можно любыми кровельными материалами: битумной черепицей, металлическими листами, шифером, деревом, металлочерепицей.

Также проект может учитывать совместную постройку под одной крышей или выполнение двух различных покрытий. Например, бытовка накрыта черепицей, а беседка – деревянными брусками.

Деревянные беседки-сарайчики нуждаются в хорошем регулярном уходе. Следует каждые полгода обновлять лакокрасочный слой. Можно сделать пропитку дерева подогретой олифой, которую наносят в два слоя.

Сверху покрыть масляной краской или оставить в натуральном виде.

Украсить построенную своими руками бытовку помогут горшочки с цветами на окнах, стена из зеленых вьющихся растений, садовая мебель.

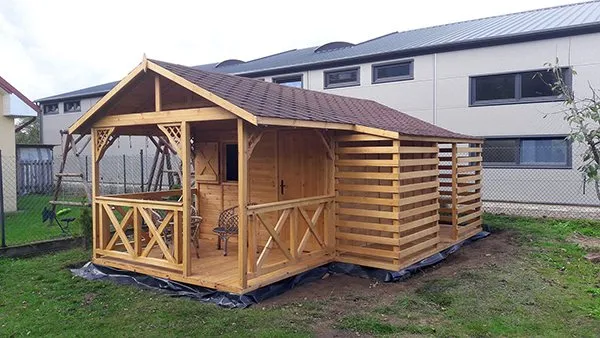

Изготовленная из бруса веранда для дачи, совмещенная с хозяйственной постройкой, станет местом для отдыха от огородных работ и просто для приятного проведения времени с семьей.

Понятно, что постройка из бруса не так проста, как может показаться на первый взгляд. Потребуется время, материальные затраты и физические силы хозяина. Зато участок обзаведется таким необходимым для дачи сооружением, как бытовка с верандой, построенные под одной крышей. К тому же, любая, выполненная своими руками работа, греет душу и повышает самооценку.

Дачная беседка, это не только элемент ландшафта, но и необходимое место для летней кухни или просто для отдыха всей семьёй.

Обычная беседка с интересным шатром и деревянными барьерами с трех сторон.

Имеет квадратный план очень просторно и легко изготавливается. Стандартных размеров квадрат 350х350 см и 400х400 см, с остроконечной крышей. Огороженная с трех сторон деревянными барьерами с высотой 100 см. В жаркие дни, беседка обеспечит тень, а в дождь становится идеальным убежищем.

Беседки Грузия в стиле американского Юга.

Основываясь на квадратном, твёрдом основании. Разнос наружных колонн двух размеров: 350х350 см и 400×400 см. Вариант крыши конверт, с твердым покрытием. Имеет несколько входов, что позволяет получить к ней доступ из любой части сада, а также дает ощущение большего пространства.

Восьмиугольные беседки HAMBURG

Восьмиугольная шатровая крыша, со сводчатым и видимым потолком изнутри. Элегантный вид, который изменит лицо сада. Классические и элегантные восьмиугольные беседки идеально подходят для отдыха. Гамбург имеет классическую конструкцию беседки, подходит для любого садового участка. Для таких строений в основном требуется брус и доски обрезные хвойных пород

Современная и стильная беседка.

Является уникальным сочетанием металла и дерева. Основание сделано полностью из алюминия и имеет порошковую окраску. Может стоять на улице круглый год без необходимости проведения технического обслуживания. Шторы перемещаются по направляющим. Неиспользованные могут быть закреплены вокр�
