В продолжении темы о косяках фирмы «Время года» о которых я рассказывал здесь — https://www.forumhouse.ru/threads/445183/

Одним из первых моментов по переделке было исправление косяков с замком калитки.
Напомню что мне сделала фирма:

— замок открывается «наоборот» — чтобы его открыть — надо ключом поворачивать на закрывание
— торец замка после вкручивания КРОВЕЛЬНЫХ саморезов просто спилили болгаркой
— отверстия под ригели и задвижку на столбе выпилили криво
— заусенцы на штакетнике даже не зачистили…

Все видно на фото.

По исправлению косяков:
1
В первую очередь снял часть штакетника у замка.

2
Демонтировал замок. Срезанные болгаркой саморезы пришлось высверливать.
Потом я отверстия заварил.

3

С использованием сварки я восстановил профиль на калитке, дополнив отсутствующие части профиля и установив пластину на место, где ранее находился старый замок. Поскольку у настойчивой личности не возникнет особых трудностей с проникновением на территорию участка, я решил установить на калитку замок своими руками, выбрав при этом недорогое решение.

4
Приварил заплатки на столб в ответные кривые отверстия и потом зашлифовал.

Далее приступил к монтажу нового замка на калитку.

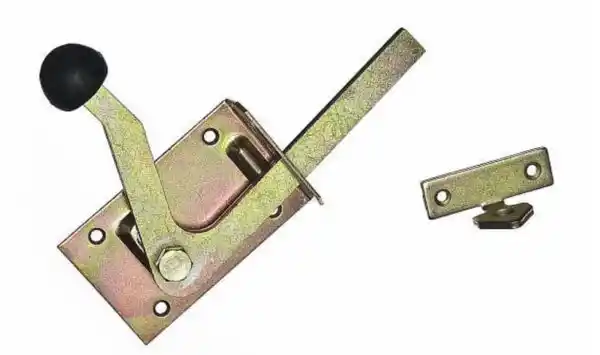

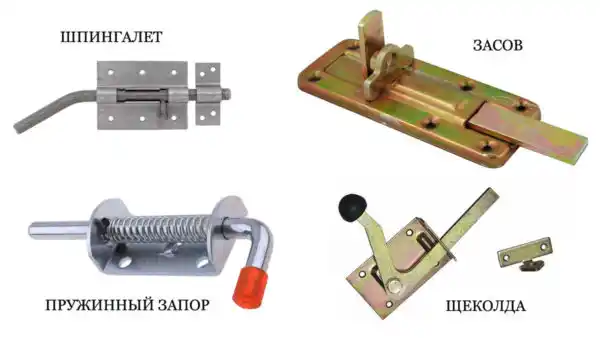

Поскольку проникнуть на территорию участка проблем особых у целеустремленной личности не возникнет, то замок я выбирал из не очень дорогих.
Рассматривал вариант с личинкой.

Взял из не очень дорогих APECS в Леруа, к нему взял отдельно комплект ручек и личинку 30х60

Для замка решил сделать корпус закрытый от попадания осадков из двух кусков профильной трубы 60х30х2, а в качестве пластины с лицевой стороны пошла пластинка металла толщиной 2,5мм.

Korkus

Живу здесь

Регистрация: Сообщения:

Подготовил пару отрезков профильной трубы в боковинах которых вырезал отверстия чтобы замок нормально входил.

Взял с некоторым запасом, чтобы замок можно было поменять на другой.

Снизу труб сделал площадку, которую потом закрою усиленной площадкой и на нее потом установлю задвижку.

Торцы труб сверху и снизу заварю заглушками — получится цельный короб.

При сварке коробку немного повело и я ее чуть правил.
Но в целом получилось нормально — замок входит нормально.

По месту вырезал отверстия под личинку и ручку.
Нарезал резьбу под крепление накладок на личинку и на накладку ручки.
Прогрунтовал и покрасил.

К коробке приварил еще пару отрезков профильной трубы 20х20 (по толщине трубы на калитке) чтобы к этим местам можно было прикрутить впоследствии штакетник.

Korkus

Живу здесь

Регистрация: Сообщения:

Эти приваренные трубки также заварил с торцов.
Их можно увидеть на фото ниже, где я примерял расположение короба на калитке:

Там также видна установленная с обратной стороны ответная пластина.
Вот ее вид чуть сбоку:

На эту пластину я приварил пару уголков так, чтобы образовался желоб которым я эту пластину плотненько надевал на каркас калитки.
Потом эти уголки прихватками прихватил к калитке.

Пластину эту устанавливал таким образом, чтобы с внешней стороны часть пластины заходила на столб и являлась таким образом неким ограничителем при закрывании калитки:

А вот ответные отверстия для ригеля замка, защелки и задвижки.
Их я намечал как обычно делают в таких случаях: обмазал зубной пастой торцы и прижал их к столбу.

Korkus

Живу здесь

Регистрация: Сообщения:

Ну и вот окончательный вариант того, что у меня получилось:

На фото еще видно, что руки у меня пока не дошли до полной покраске столбов и на самой калитке я еще не все лишние отверстия заварил.

После установки нового замка поставил на место штакетник.
Самый первый пришлось немного подрезать у торца чтобы встал нормально.

Замок работает исправно, дверь закрывается и защелкивается мягко, да и задвижка работает хорошо.

По личинке:
Пожалуй надо было взять все же личинку 30х70, та что сейчас стоит не позволяет поставить на нее декоративную накладку — торец личинки выступает буквально на 3-4мм.
С другой стороны — отверстие под личинку я выпилил достаточно аккуратно — и можно обойтись и без нее.
Я торец личинки покрасил краской из балончика — так ее вообще теперь не видно практически.

Вот вроде и все…

Последнее редактирование:

Lora

Учусь строить

Регистрация: Сообщения:

Korkus

Живу здесь

Регистрация: Сообщения:

Я делал так:
1
обмазывал торцы ригелей зубной пастой

2
закрыл калитку так, как она будет находиться в закрытом положении и с внутренней стороны попробовал закрыть замок для того, чтобы ригели обмазанными частями плотненько прижались к столбу.

Это даст хороший отпечаток на столбе и покажет нам где именно надо сверлить.

3
В этих отпечатках я отметил отверстия и малым сверлом — 3мм — просверлил отверстия.
Затем просто рассверливал потихоньку сверлами большего диаметра.
Для этих целей можно использовать ступенчатое сверло.

4
У меня ригели кажется были 12-14мм и я сверлил в размер и смотрел как получилось. У меня при закрытой калитке через щель между косяком калитки и столбом можно увидеть как ригели попадают в просверленные отверстия.
Соответственно затем я просверленные отверстия уже немного расширял конусной шарожкой на дрели.
Это в случае если при сверлении отверстий они немного сместятся в сторону — тогда не получится так, что отверстия придется делать очень большими если сразу сверлить их бОльшим диаметром нежели сами ригели.

Лично я делал так.

Под язычок обычно пилят прямоугольник.

По аналогии с ригелями:
Место отпечатка на столбе от зубной пасты дает нам понимание того, куда будет приходить язычок.

Причем из-за бОльшей щели между косяком калитки и столбом, ответное отверстие под язычок я делал не на всю его ширину, а только на ту часть
