Изготовление Ящика для Инструментов Своими Руками в Мастерской — Подробные Чертежи

Для каждого мужчины его набор инструментов – не только гордость, но и настоящее сокровище, которое требует бережного ухода. Для того чтобы инструменты всегда были в идеальном состоянии, рекомендуется приобрести специальный ящик для их хранения. Такой ящик помимо практичности, также придает ухоженный вид и прекрасно выполняет свои функции.

Если же вы хотите внести личное творчество, то можно рассмотреть вариант создания ящика для инструментов своими руками, и при этом воспользоваться разнообразными чертежами.

Однако не каждый может себе его позволить. В таком случае рекомендуем смастерить шкаф для инструментов своими руками. На это не уйдет много времени, зато принесет удовлетворение от того, что вы справились с проблемой без лишних затрат.

Материал

Перед началом работы нужно позаботиться о материалах для работы. Для конструирования шкафа под инструменты в домашних условиях понадобятся:

•

  Инструменты, которые вы будете размещать в вашем шкафу, наверняка имеют большой вес, поэтому полки и каркас должны быть прочными;

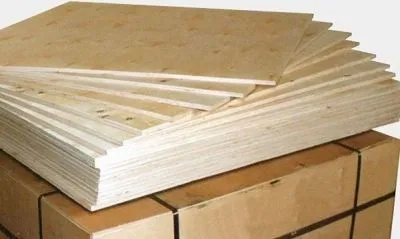

• фанера. Предназначена для создания тыльной стороны шкафа, а также перегородок для ящиков. Сколько именно фанеры будет нужно, зависит от размеров шкафа и размеров перегородок;
• брус. Желательно запастись брусьями из того же материала, что и доски. Брусья применяют для создания ножек или полозьев, на которых будет стоять шкаф.

Важно. Не используйте фанеру в качестве дна для ящиков. Фанерные листы отнюдь не отличаются прочностью, поэтому не смогут выдержать большой вес.

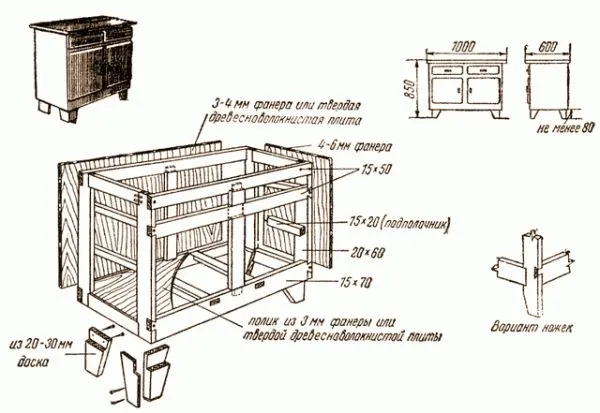

Схема и чертеж

Чтобы собрать качественный шкаф для инструментов дома, не обойтись без хорошего чертежа. Можно создать рисунок самостоятельно, но лучше и проще найти готовый эскиз в Интернете.

Создавая шкаф для собственных нужд, можно особо не утруждаться, тщательно прорисовывая конструкцию, а лишь начертить скромный эскиз. Предварительно определите размеры задней и боковых стенок, а также обратите внимание на размеры крышки и поддона.

Совет. Планируя полки, не забудьте о толщине досок, которые «уничтожат» часть свободного пространства.

Всенепременно подгоните ящики под размеры полок (минус 5-6 мм для свободы движений). Ящики настоятельно советуют делать съемными, что облегчит работу с инструментом. Лучше всего при проектировании запланировать размещение инструментов в ящиках в один ряд и один слой. Это сделает работу более комфортной, а также позволит создать неглубокий шкафчик.

Монтаж освещения

Конечно, можно устанавливать и переносную настольную лампу с креплением «прищепкой». Но гораздо лучше провести отдельное освещение для такого шкафа. Помимо светильника, можно предусмотреть и розетку, расположенную так, чтобы туда удобно можно было включать электроинструмент. При желании можно даже провести отдельную линию от распределительного электрического щитка. Линию нужно подключать через автомат аварийного отключения.

Ну вот, шкаф для инструментов готов. Осталось только уделить внимание внешней отделке, для того чтобы в закрытом состоянии он хорошо вписывался в интерьер помещения. Не нужно забывать и о дверных ручках. Если в доме есть маленькие дети, можно предусмотреть защелку или замок.

Такой шкаф очень удобен. Он не только позволяет хранить большое количество инструментов и всего того, что может пригодиться домашнему мастеру, но и представляет собой мини-мастерскую с электричеством и небольшим столиком.

Прочитав этот материал, вопрос о том, как сделать шкаф, чтобы разместить в нем домашний инструмент, отпадает сам собой. Ведь описание довольно подробное.

Инструменты и крепеж

Для создания собственного шкафа для инструментов потребуются:

•

• электропила или ножовка. Один из этих инструментов будет нужен на предварительном этапе для разделывания досок;
• уголки для крепежа. Чтобы придать конструкции реальной прочности, используйте специальные уголки для мебели. Также могут понадобиться петли, но только если вы хотите сделать шкаф с дверями;
• мебельные шурупы и специальные гайки под них. Они должны быть из латуни. Материал не ржавеет, отличается высокой прочностью. Из минусов – «кусающаяся» цена латуни.;
• саморезы. Пригодятся для вспомогательных креплений. Впрочем, можно обойтись и без саморезов, используя гвозди. Тогда запаситесь еще и молотком.

Совет. Для работы с шуруповертом по дереву подойдут оцинкованные саморезы, а не стальные. Их характеристики одинаковы, зато стальные стоят ощутимо дороже.

Применение гвоздей при сборе конструкции не рекомендовано. Не секрет, что дерево через определенное время рассохнется, а гвозди не смогут обеспечить достаточную прочность.

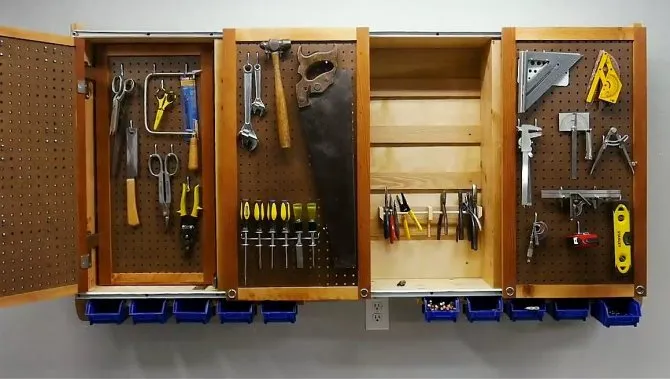

Шкаф для инструментов с раздвижными дверями

При выполнении работ был использован такой инструмент: -циркулярная пила, -сверлильный станок, -ленточная пила, -ручной фрезер, -шуруповерт, -измерительный инструмент.

Как можно увидеть в ролике, автор обустраивает свою мастерскую с самого начала. Свой инструментальный шкаф он решает собирать прямо на стене, то есть он будет стационарным. Основание, его задняя стенка, собирается из брусков.

Шаг 1.

Определившись с расположение и высотой шкафа, закрепляет первый продольный брусок. Прикрутив его в середине саморезом к стене, уровнем определяет соответствие закрепляемой детали на отклонения. После этого вкручивает остальные крепежи. Устанавливает поперечные детали конструкции, 2 внешних по краям, и 2 внутренних бруска внутри основания. Крепит верхний брус. Каркас накрывается фанерой.

Шаг 2.
Выбрав доски нужной ширины для бокоин шкафа, распиливает их на отрезки нужной длины. В них делает пазы. Затем, с тех же сторон где расположены пазы, высверливает два ряда несквозных отверстий для полкодержателей. Боковины крепит к боковым брускам каркаса. После закрепления изготавливает внутренние перегородки, в коих так же делает отверстия.

Шаг 3.
Из небольшого бруска изготавливает Т-образные направляющие. Они крепятся в дно шкафа. На них вешаются пластиковые контейнеры для метизов.

Измерив расстояние между перегородками, автор, выставив диск циркулярной пилы под 45 градусов, отпиливает от листа фанеры несколько отрезков. Это французские планки. Прикручивает их в стену между перегородками.

Шаг 4.
Распилив несколько брусков на планки, автор приступает к изготовлению дверей шкафа. Сделав в торцах планки соединительные пазы, собирает их в единое целое. После высыхания срезает внутреннюю кромку, выбирая паз под перфорированную панель, которую вклеивает в каждую дверку.

Шаг 5.
Для оптимизации внутреннего пространства шкафа, автор использует тандемные петли. Они хороши тем, что благодаря им появляется возможность установки дверей на разной глубине в одном проеме! Закрепив петли на стенках шкафа, автор покрывает его защитным маслом. Вешает двери.

Шаг 6.
На лицевую сторону шкафа крепятся направляющие для колесиков, благодаря которым дверцы могут перемещаться по ним. Крепятся саморезами, для которых просверливаются отверстия. Чтобы саморезы не выступали над поверхностью и не мешали плавному ходу колес, лунки для них делают утопленными. Ставятся двери. На торцы направляющих прикручивает ограничители хода.

Шкаф с раздвижными дверками полностью готов. Вещь получилась отличная. Особенно хороша, на мой взгляд, идея с тандемными петлями, увеличивающими полезное внутреннее пространство отсека. Теперь необходимый инструмент всегда под рукой и не мешает.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Сборка

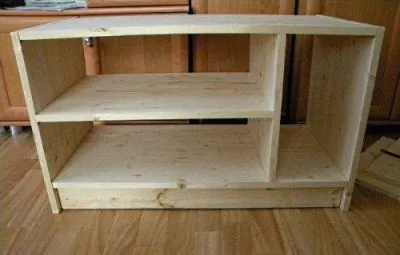

Начальный этап сборки шкафа – создание каркаса. Собирают каркас из досок, о чем уже говорилось выше. Доски следует распиливать по определенным размерам, указанные в чертеже. Из досок собирают боковые стенки, днище и крышку.

Совет. Проверьте, чтобы между досками ни в коем случае не было широких щелей.

Для сборки необходимо:

1.

2. Собрав каркас на «временном крепеже», можете переходить к монтажу основного крепления. Возьмите мебельные уголки и зафиксируйте ими все стыки (применив саморезы, само собой). Когда конструкция намертво закреплена, можно начинать монтировать мебельные винты с гайками. С этой целью в местах, где крепятся полки и крышка, просверливают торцы стенок.Учтите, что длина сверла и винта должна совпадать.
3. Следующим шагом станет просверливание отверстий под мебельные гайки. Их нужно сделать перпендикулярно уже просверленным отверстиям в полках, крыше и дне. Это наиболее сложный и ответственный этап. Как только все дыры будут готовы, устанавливаем основной крепеж.

Поздравляем, каркас с полками на этом завершен!

Следующий этап — создание ножек. Для этого к дну каркаса (только с обратной стороны) прикрепляют брус, будто приделывают полозья. О чересчур прочном крепеже можно не волноваться — достаточно взять дешевые саморезы. После этого к ним по углам прикрепляют заготовленные предварительно ножки.

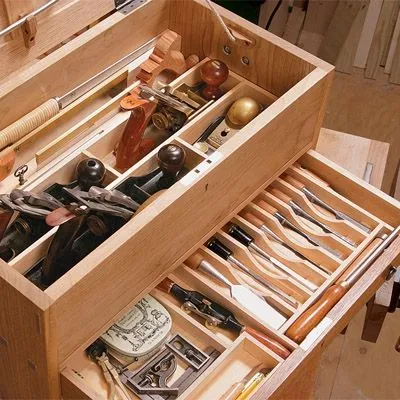

Финальный этап — ящики. Они создаются путем сбития рамки нужной формы и размера. Снизу к этой рамке прикрепляют дно. При необходимости добавить полки с внутренней стороны делают пропилы, где и будут смонтированы перегородки.

Совет. Если творческий азарт не прошел, стоит заняться изготовлением шкафа для книг или одежды.

Список материалов

Для этого нужны:

• сосновые доски;
• фанера;
• деревянные бруски;
• ножовка, молоток, гвозди, шурупы;
• металлические уголки;
• шарниры и прочая фурнитура.

Прежде чем начать изготовление шкафа, нужно определиться с его расположением в доме и, соответственно, с размерами. Например, есть свободное место — два метра вдоль стены. Если центральная часть шкафа будет шириной в 100 см, то створки должны быть по 50 см. Раскрываясь, они и займут эти 2 метра свободного пространства. Высота, к примеру, будет тоже 2 метра. Все, размеры определены.

Теперь нужно взять приготовленные пиломатериалы и распилить их по размерам. Заднюю часть шкафа, как и заднюю (и в то же время переднюю) часть его распахивающихся створок можно сделать из толстой фанеры. Боковые стенки изготавливаются из досок. Между собой доски можно соединить металлическими уголками.

Схема устройства стеллажа.

В итоге такой работы получаются как бы три одинаковых коробки прямоугольной формы. Теперь задача состоит в том, чтобы створки прикрепить на шарнирах или петлях к центральной части так, чтобы они легко открывались и закрывались. Но прежде чем это сделать, нужно закрепить на стене центральную часть изделия. Здесь важен качественный крепеж, так как, учитывая то, что в шкафу будет откидываться стол, на него будет приходиться большая нагрузка. Крепить шкаф нужно непосредственно к стене при помощи металлических уголков. Уголки крепятся к доскам. В стене предварительно сверлятся отверстия, в которые забиваются чопики.

После того как центральная часть изделия будет закреплена, можно монтировать стол. Он представляет собой деревянную доску, которая опускается на петлях в нижнюю часть шкафа. Снизу, на столешнице, закрепляются 1 или 2 откидные ножки. То же на петлях. Петли можно использовать дверные. Но они должны быть достаточно массивными и закрепляться прочно. Столешница не должна быть слишком большой, чтобы не увеличивать нагрузку на шкаф. В сложенном положении под ней еще должно оставаться свободное место.

Следующим этапом работ будет крепеж открывающихся створок. Их нужно подогнать так, чтобы ход был плавным и они идеально подходили по размеру. Для фиксации створок в открытом состоянии на стене можно предусмотреть специальные крепежи.

Как обустроить гардеробную своими руками?

Обустройство гардеробной своими руками может показаться непростой задачей, но с правильным планированием и подходом, вы сможете создать удобное и функциональное пространство для хранения одежды и аксессуаров.

Вот несколько шагов, которые помогут вам обустроить гардеробную:

1. Планирование. Определите размеры комнаты и сделайте план. Разместите штанги, полки, ящики и другие элементы хранения в соответствии с вашими потребностями и предпочтениями.

2. Материалы. Выберите качественные материалы для создания элементов хранения, таких как МДФ, ДВП, пластиковые ящики и металлические штанги.

3. Штанги для одежды. Разместите штанги для одежды на нужной высоте и сделайте их достаточно длинными для вашей одежды. Штанги могут быть съемными или стационарными, их можно крепить к стене или использовать специальные крепления.

4. Полки и ящики. Разместите полки и ящики на нужной высоте и ширине. Используйте ящики для хранения мелочей, как мелких аксессуаров, головных уборов и т.д.

5. Двери. Если в вашей гардеробной будет дверь, выберите подходящие для вас варианты. Можно использовать раздвижные двери, открывающиеся наружу, или двери-купе.

6. Освещение. Обеспечьте достаточное освещение в гардеробной. Используйте настенные светильники или подсветку для полок и штанг.

Важно учитывать, что обустройство гардеробной своими руками может требовать определенных навыков и инструментов, таких как дрель, отвертки, пилы и т.д. Если вы не уверены в своих способностях, лучше обратиться к профессионалам.
