Характерности устройства

Данная структура работает на основе принципа каналов, который предусматривает увеличение длины пути прогретых газов. Это позволяет более эффективно передавать тепло объекту сооружения.

)

Современные маленькие печи для дачи данного типа являются предшественниками средневековых заменителей, появившихся на территории нынешних Нидерландов. Маленькие размеры поясняются маленькими помещениями того времени. Нужно было создать относительно малую, но эффективную систему отопления.

Устройство печи размером 89?63,5 см.

С самого начала изготавливались конструкции с камерой сгорания, которая имела глухое днище, однако с годами вниз была добавлено поддувало. Некоторые камеры стала делить колосниковая решётка. Когда из быта вышли арочные своды, строить системы начали даже мастера с невысокой квалификацией.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

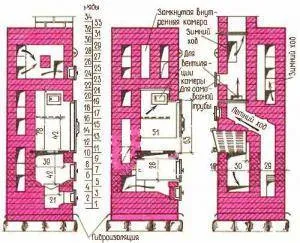

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Подготовка к порядовке

Пока сушится фундамент, можно заняться подготовкой к порядовке. Для кладки печи необходимо приготовить раствор из глины и песка, цемент сюда не подойдет, под воздействием высоких температур он будет трескаться. Есть время для поиска глины и речного песка. Соотношение таково: одна часть глины, четыре части песка. За пару дней до начала кладки нужно глину замочить. Если у вас тяжёлые сорта глины, то замочить нужно ещё раньше. Песок просеять. Приготовить сито своими руками можно из досок и металлической сетки. Размер произвольный, подойдет 42х24 см. Просеять песок необходимо в обязательном порядке, потому что маленькие камешки, которых в песке очень много, не дадут добиться ровной поверхности. Ещё необходим следующий материал:

  • полнотелый строительный и шамотный (огнеупорный) кирпич ,
  • фурнитура (дверцы для топки и поддувала, для очистительных каналов, решетка колосниковая, задвижка),
  • асбестовый шнур,
  • стальная лента шириной ≈2,5 см,
  • стальная оцинкованная проволока,
  • перфорированная стальная лента для армирования.

Для кладки небольшой печи своими руками нужны специальные инструменты: отвес, уровень, мастерок, молоток с киркой, резиновый молоток, корыто или большая кастрюля, болгарка с алмазным диском.

Начало строительства: фундамент

Как построить печь своими руками? Фундамент для любой печи должен располагаться отдельно от основного фундамента дома. Если эти два фундамента близко (но не менее 5 см!) промежутки между ними нужно заполнить теплоизоляционным материалом.

Глубина фундамента – 30 — 70 см.

Состав раствора: 1ч. Цемент+ 3ч. Гравий + 1ч. Песок.

Заливка осуществляется слоями, каждый слой армируется.

Уровень фундамента должен быть ниже уровня пола на 2 ряда кладки.

Желательно дать фундаменту выстояться дней 15 – 20, чтобы набрал крепость.

Основание печи выводится «на нулевой» уровень. Т. е. выкладываются первые два глухих ряда кладки на двойной слой рубероида

Эти ряды очень важно тщательно проверить на горизонтальность и по диагонали. Они будут не горячими, но на них вся нагрузка от печи, поэтому их кладут плашмя

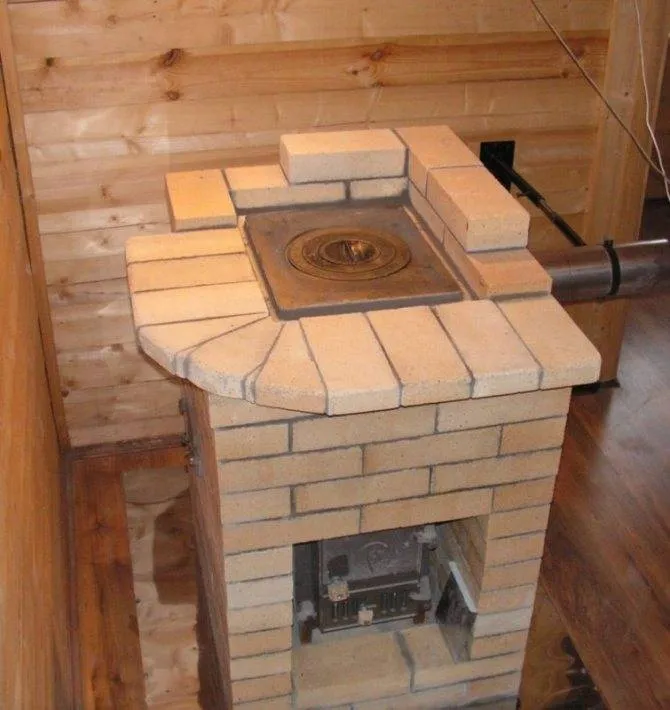

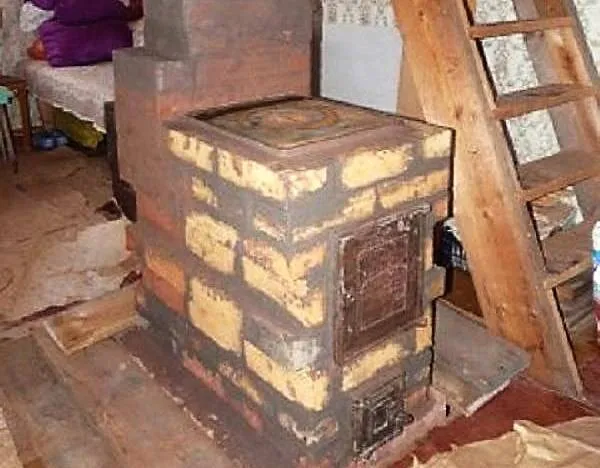

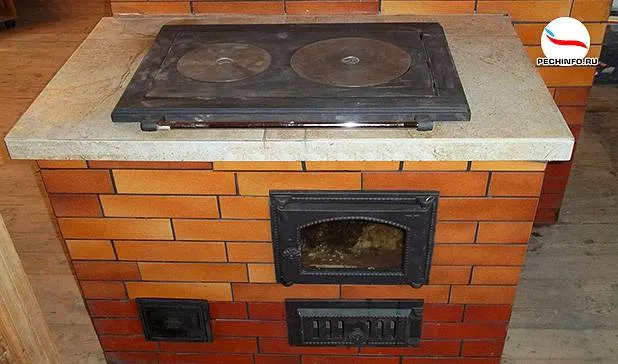

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

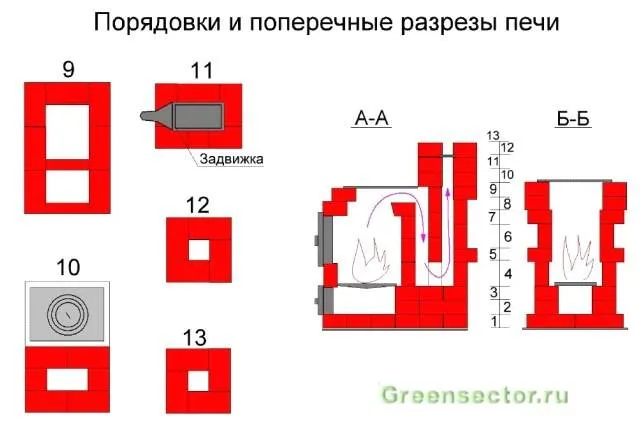

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

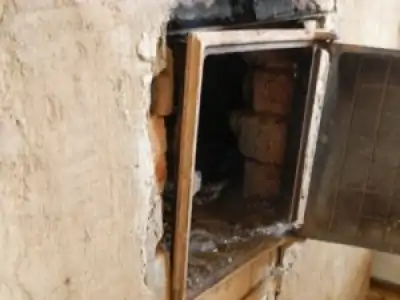

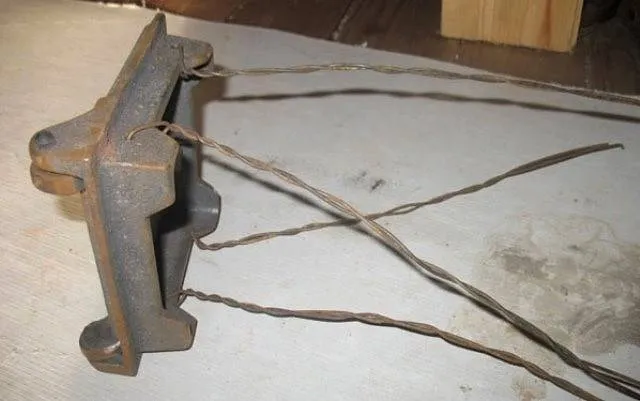

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

  • штыковой лопаты;
  • ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
  • совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
  • кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
  • молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
  • расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
  • шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
  • пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
  • правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

  • пузырькового уровня;
  • отвеса;
  • угольника;
  • рулетки.

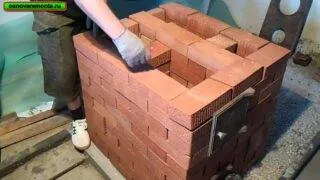

Алгоритм кирпичной кладки

Печку выкладывают на бетонном основании

Строительство печки происходит на готовом основании, которое выступает за её пределы на 10-20 см. Со стороны топки эксперты рекомендуют оставлять 50-70 см для установки предтопочной площадки. Возведение сооружения ведётся на глиняно-песчаный раствор согласно подготовленным чертежам.

Первые два ряда делайте сплошную кладку. На третьем – начинайте выкладывать камеру для поддувала путём установки на проволоку дверцы. Четвёртый уровень предполагает дальнейшую укладку кирпича, укрепление поддувала и оснащение уступа для колосника. Непосредственно саму решётку монтируйте без раствора на пятом ряду, оставляя зазоры 5-7 мм.

Добравшись до шестого ряда, установите в портал топочную дверцу. Закрепите её стальной проволокой или планками на раствор. С 7 по 11 уровень продолжайте выкладывать топку.

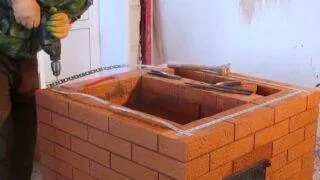

Металлическая лента для фиксации кладки

После завершения 11 р. уложите полосу из металла или уголок для опоры варочной панели. Затем смонтируйте настил для панели. С 12 по 15 ряда начинайте возводить стены вокруг камеры и дымоход, идущий от топки. Чтобы сложить огнеупорный свод, используйте лист плоского шифера. На 16 р. закройте варочный свод сплошной кирпичной кладкой и продолжайте формировать отвод для дыма. Закончив с работами, установите дверцу дымохода для очистки от сажи и мусора – используйте стальную пластину. Закрепите элемент раствором. С 19 по 22 ряды укладывайте кирпичи по схеме.

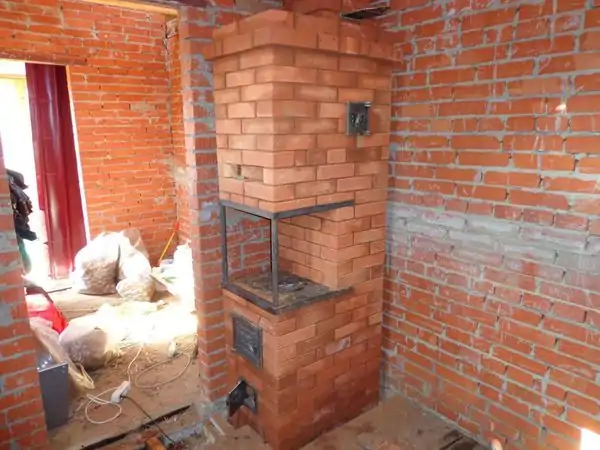

Нишу для духовки выкладывайте с 23 ряда, на следующем – сложите стенки и установите шкаф. На дно камеры положите полоски из асбестового картона по периметру ниши. Верёвкой из того же материала обмотайте духовку. Эти работы направлены на укрепление контакта с кирпичом и лучшую аккумуляцию тепла. Завершите обустройство шкафа.

Начиная с 25 и по 27 ряды, кладку выполняйте вокруг духовки. На следующем уровне установите вторую дверцу для дымового уличного канала. В 29 продолжайте кладку и сделайте первую задвижку, вторую установите на 32 ряду, который также является основой для кирпичной или металлической трубы. С 30 по 35 – продолжайте возведение печи согласно проекту.

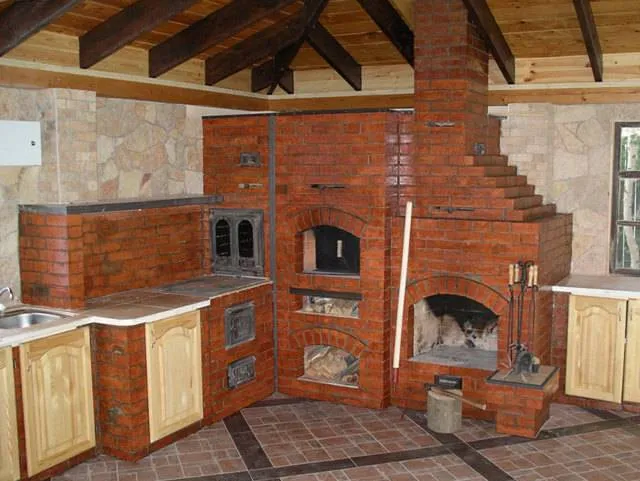

Приборы узкоспециального и комбинированного назначения

Всеми преимуществами обладают комбинированные универсальные печи. Их конструкция включает в себя возможности отопительного прибора и варочной плиты. Могут встречаться также и другие функции, которые добавляются по желанию хозяев дома. Подобные печки зачастую оснащаются пристроенными лежаками или каминами. В качестве дополнительных элементов используется духовка, различные полки или ниши. Вариантов очень много: в свободном доступе есть необходимые проекты, схемы, чертежи и подробные описания кладочных работ.

Небольшая кирпичная печь для дачи легко возводится самостоятельно, при наличии элементарных строительных навыков. В результате за короткое время в доме может появиться простейшая отопительная печь-голландка или универсальная многофункциональная шведка. Преимущества универсальных конструкций никоим образом не принижают значимость узкоспециальных печей. К ним относится очень популярная на дачах уличная разновидность в виде роскошной печи-барбекю или простейшей бочки, в которой разводят костры для согревания в холодную погоду.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали.

Если в процессе строительства обнаружился перекос стен, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Разновидности печных конструкций

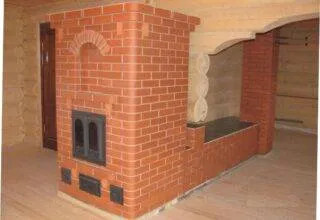

Печь с лежанкой

Каменные очаги для дома различаются по нескольким конструктивным особенностям, которые характеризуют их функциональность и производительность.

Относительно устройства печей принята такая классификация:

  • Для отопления. Изначально предназначены для нагрева помещения, в большинстве случаев служат еще и в качестве элемента декора. Ровные стенки украшаются плиткой, клинкером или изразцами.
  • С варочной плитой. Такие устройства помимо отопления дают возможность заниматься готовкой в тепле и комфорте, а не в продуваемой летней кухне. Минус в том, что через плиту очаг быстро остывает, не реализовывая потенциальную теплоемкость.
  • Комбинированные модели. Конструкции имеют сложную конструкцию и несколько ярусов опций, к числу которых относится духовка, камин, плита, нагревательные экраны на расположенных выше этажах. Предусматривается водонагревательный бак.
  • Многофункциональные печи. Помимо разнообразия приспособлений для готовки и обогрева дополняются лежаками, нишами и полками. Делается две и более топки с отдельными поддувалами, зольниками и дымоходами.

При проектировании нагревательной конструкции выбираются системы постоянного и временного действия, прямоточные, канальные и колпаковые, комнатные и уличные.

Где лучше установить?

Место, на котором размешена печь в доме или даче, имеет важное значение. Наиболее оптимальным вариантом является обустройство печи возле стены со смежным помещением

При таком размещении вы можете отопить несколько небольших помещений с помощью одного обогревательного устройства. И в этом случае нет необходимости устанавливать несколько обогревательных конструкций в одном доме.

Не стоит устанавливать печь возле стены, которая является наружной. При таком отоплении часть тепла будет выходить наружу, а это приведет к нерациональному использованию топливных ресурсов.

При выборе места установки нужно учитывать различные факторы:

  • Высоту потолков;
  • Площадь под основание;
  • Место выхода дымоходной трубы – оно не должно быть вблизи балки перекрытия или стропильной системы дома.

Неплохой вариант установки

Выбор места для установки печи является одним из самых важных этапов. Если допустить ошибку уже в этот период, то даже самая правильная кладка кирпича и хорошее дровяное топливо будут неспособны помочь в длительном обогреве всего помещения.

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

  • в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
  • для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент. Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

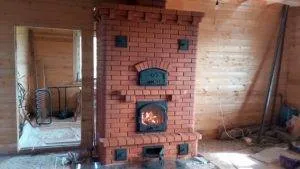

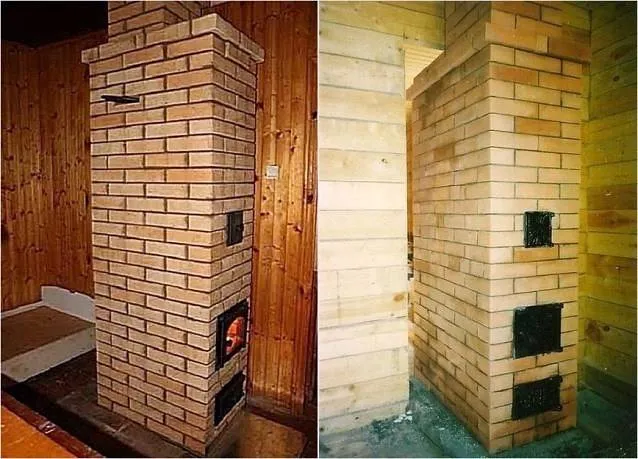

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

  • ширина – 2 кирпича (51 см);
  • глубина – 3,5 кирпича (90 см);
  • высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

  • Красный полнотелый кирпич – 390 шт;
  • Глина – 9 ведер;
  • Песок – 18 ведер;
  • Колосниковая решетка (25х40 см) – 1 шт;
  • Топочная дверка (20х30 см) – 1 шт;
  • Поддувальная дверка (14х20 см) – 1шт;
  • Прочистная дверка (14х20 см) – 1шт;
  • Задвижка -1 шт;
  • Предтопочный стальной лист (50х70 см) – 1 шт;
  • Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

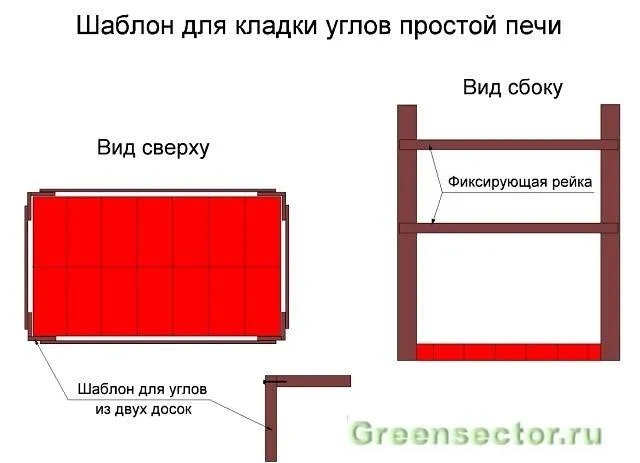

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

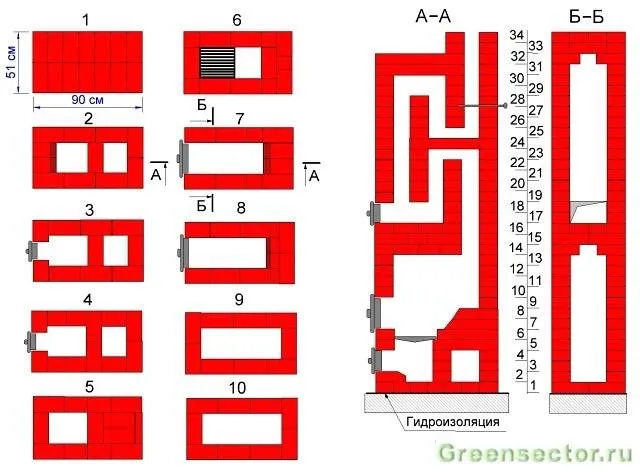

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Рекомендации к использованию печи из кирпича

Компактную печь простой конструкции рекомендуется возводить в небольших зданиях временного проживания. Это могут быть дачные домики или времянки, построенные хозяевами усадьбы рядом с возводимым коттеджем. Мини-печь идеальна и для обогрева небольших производственных помещений без центрального отопления: мастерских и бытовок в сельской местности.

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

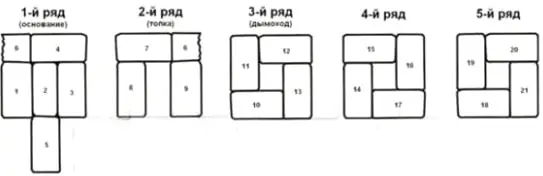

Рисунок 5. Порядовка самой простой кирпичной конструкции

Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

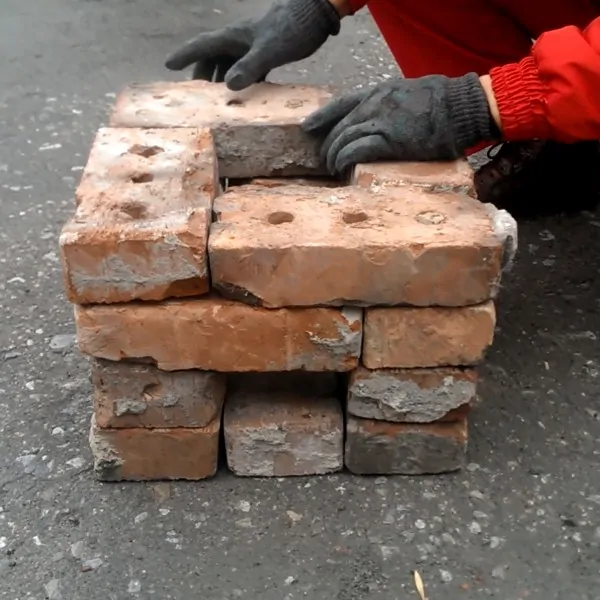

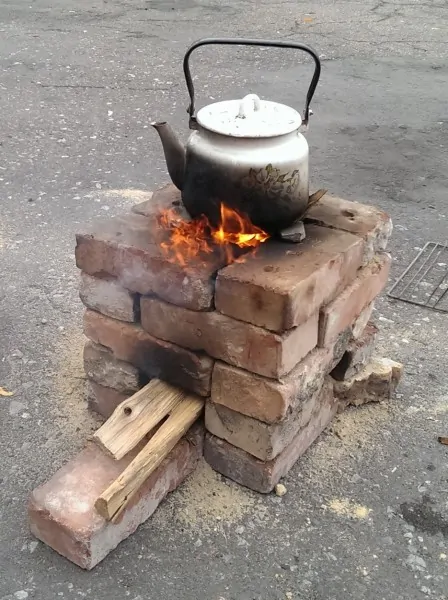

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

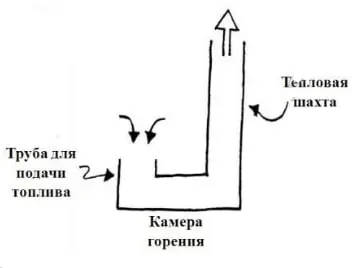

Рисунок 8. Схема устройства простой печки

Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

  • Долго держит тепло
  • Возможность сделать ее самостоятельно
  • Доступное топливо
  • Возможность сделать печь с плитой или духовкой
  • Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Преимущества и недостатки мини-печей

Как и другие печи, мини-печка из кирпича имеет положительные и отрицательные стороны. Из положительных сторон можно выделить:

  • Печь будет служить очень долго, если будет правильно эксплуатироваться.
  • Разогревается такая конструкция быстро и надолго сохраняет тепло, отдавая его в помещение.
  • Мини-печь из кирпича можно сделать своими руками.
  • При изготовлении конструкцию можно сделать любого размера и формы.
  • При желании можно дополнить конструкцию плитой или духовкой.
  • Мини-печь из кирпича безопасна, так как нагревается она не сильно, в отличие от печей из другого материала, следовательно вероятность обжечься минимальна.

Существуют и минусы такой конструкции:

  • Из-за большого веса под печь необходим фундамент, на заливку которого придется потратить время.
  • Во время работы необходимо учитывать все нюансы по безопасности и четко следовать чертежам, чтобы сделать печь правильно. В ином случае пользоваться печью может быть опасно.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Материалы для выполнения работы

Вам потребуются:

  • доски;
  • 20 литров раствора из глины;
  • 60 шт. красного кирпича;
  • одна поддувальная дверка;
  • чугунная плита;
  • задвижка, топочная дверка;
  • колосниковая решетка;
  • 37 шт. кирпича шамотного.

Конструкция достаточно упрощена, так как мини-печь совсем нетяжелая и фундамент не обязателен. Пол обязательно должен быть из прочных и толстых досок, которые хорошо закрепляются.

Такая мини-печь своими руками является альтернативой печки-буржуйки, но она обладает более функциональными способностями и отопительной частью, в которой предусмотрена варочная часть. Также она выполняет функцию камина.

Данную печь можно возвести легко и даже за один день. В самом начале нужно топить печку щепой и бумагой, но не поленьями, поскольку при резком перепаде температуры могут появиться трещины на новом растворе, что, впоследствии, приведет к неправильному движению воздуха или дымлению

Перед тем как запускать печь в работу, очень важно, чтобы она хорошо просохла. Обычно в течение одной недели конструкция хорошо подсыхает

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Поздней осенью и ранней весной на даче не хватает комфорта – в домике становится сыро и прохладно. Проблему можно решить электрическим обогревателем, но в загородном жилище лучше отдать предпочтение традиционному дровяному очагу. Тепло от печки или камина согревает не только тело, но и душу, наполняя комнату особым ароматом и уютом. Чтобы построить мини-печь своими руками, не нужно больших затрат – себестоимость самодельного агрегата обойдется намного дешевле готовых устройств.

Какие понадобятся материалы для строительства

  • красный кирпич – 750 шт.;
  • шамотная глина;
  • песок;
  • войлок или асбестовое волокно для изоляции;
  • рубероид на нижний слой также для тепло- и гидроизоляции;
  • крепежные элементы;
  • металлический уголок, лист и стальная проволока;
  • колосниковая решетка – 2 шт.;
  • дверцы для топочной камеры и поддувала – 2 шт.;
  • заслонка – 1 шт.;
  • задвижка – 1 шт.

… и инструменты:

  • строительный уровень;
  • шпатели;
  • мастерок;
  • дрель с насадкой миксер для смешивания раствора;
  • ведра;
  • сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Как сделать кирпич из глины своими руками?


Для того, чтобы сделать кирпич из глины своими руками, вам понадобится следующее:

  1. Глина: вы можете использовать глину из местных источников или купить в специализированных магазинах.

  2. Добавки: чтобы улучшить свойства глины, вы можете добавить растительный муслин, керамические крошки или песок.

  3. Формы: вы можете использовать формы, чтобы дать кирпичам желаемую форму.

  4. Сушка: после того, как кирпичи формируются, они должны полностью высыхать, прежде чем они могут быть обжарены.

  5. Обжиг: после сушки кирпичи должны быть обжарены в печи на высокой температуре, чтобы закрепить их форму и улучшить их свойства.

Это общие шаги, чтобы сделать кирпич из глины своими руками. Пожалу

Для того, чтобы сделать кирпич из глины своими руками, вам понадобятся: глина, вода, песок или другой наполнитель, формы для кирпичей. Процесс следующий:

  1. Приготовьте смесь из глины, воды и наполнителя в пропорциях, удовлетворяющих вашим требованиям.

  2. Наполните формы для кирпичей этой смесью и оставьте их на некоторое время в сухом и теплом месте, чтобы смесь полностью высохла.

  3. Когда смесь полностью высохла, выньте кирпичи из форм и оставьте их в течение нескольких дней на сушке.

  4. После того, как кирпичи полностью высохли, можете использовать их для строительства.

Примечание: Процесс может отличаться в зависимости от типа глины и наполнителя, которые вы используете.

Добавить комментарий
