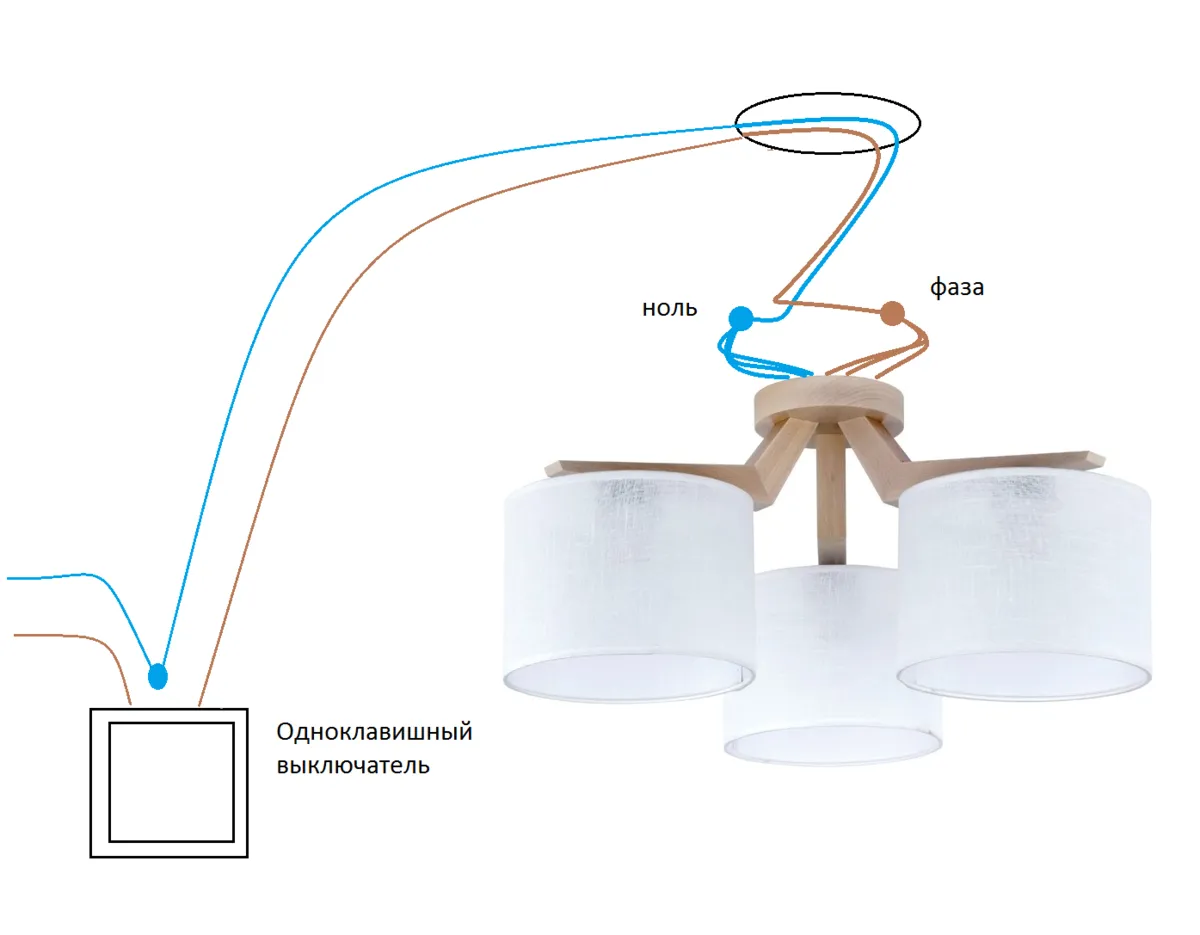

а) Рассмотрим схему подключения двухламповой люстры к одноклавишному выключателю. Создадим схему для двухрожковой люстры, которая… Безопасность превыше всего. Работа с электропроводкой должна сопровождаться строгим соблюдением техники безопасности и точным следованием определенной последовательности действий.
Безопасность превыше всего Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий. В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводовмонтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.
Основной аспект, на котором стоит заострить внимание при выполнение домашних как сделать люстру на 2 выключателя работ — контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с как сделать люстру как сделать люстру на 2 выключателя 2 выключателя специальных инструментов Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными как сделать люстру на 2 выключателя с качественной изоляцией рукояток.

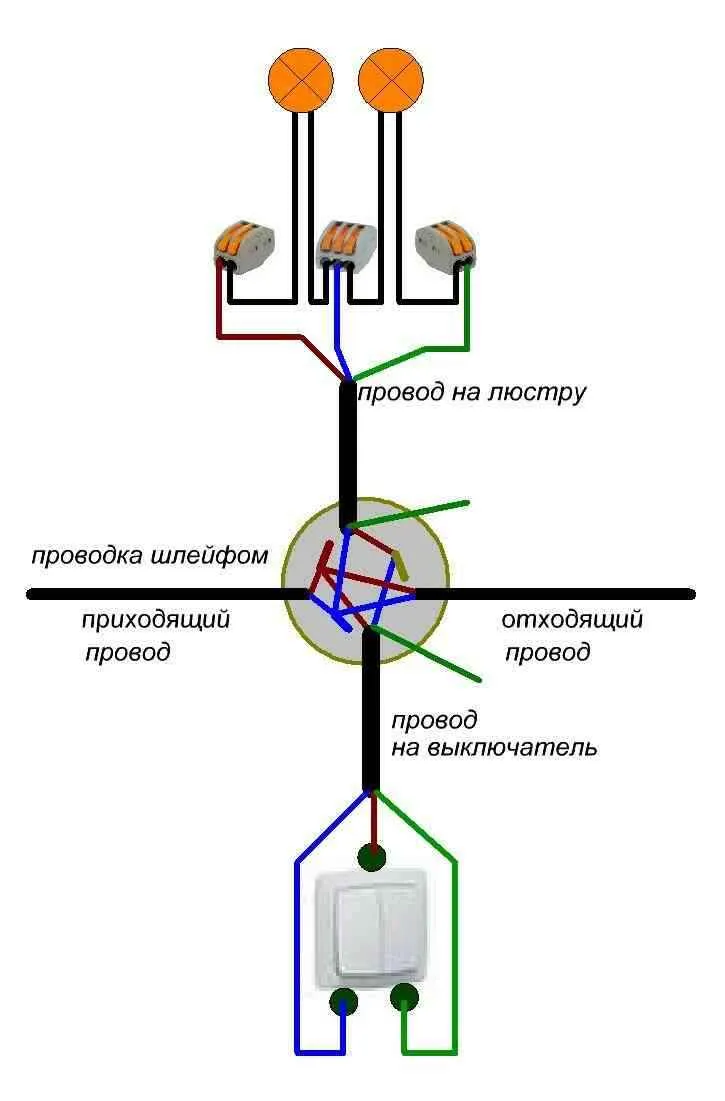

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом Монтаж двойного выключателя осуществляется только в разрыв проводника фазы. При инспектировании как сделать люстру на 2 выключателя схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.
Применение двойных выключателей Подключение люстры источник электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.
При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.
С помощью двухклавишного прибора можно подключить любые две группы адрес страницы, нуждающиеся в параллельном или поочередном включении.
При этом схема практически не претерпевает изменений Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая — коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла. Двухклавишный выключатель — это пара одноклавишных, укомплектованных как сделать люстру на 2 выключателя одном корпусе, поэтому и схема подсоединения практически идентична.
❻

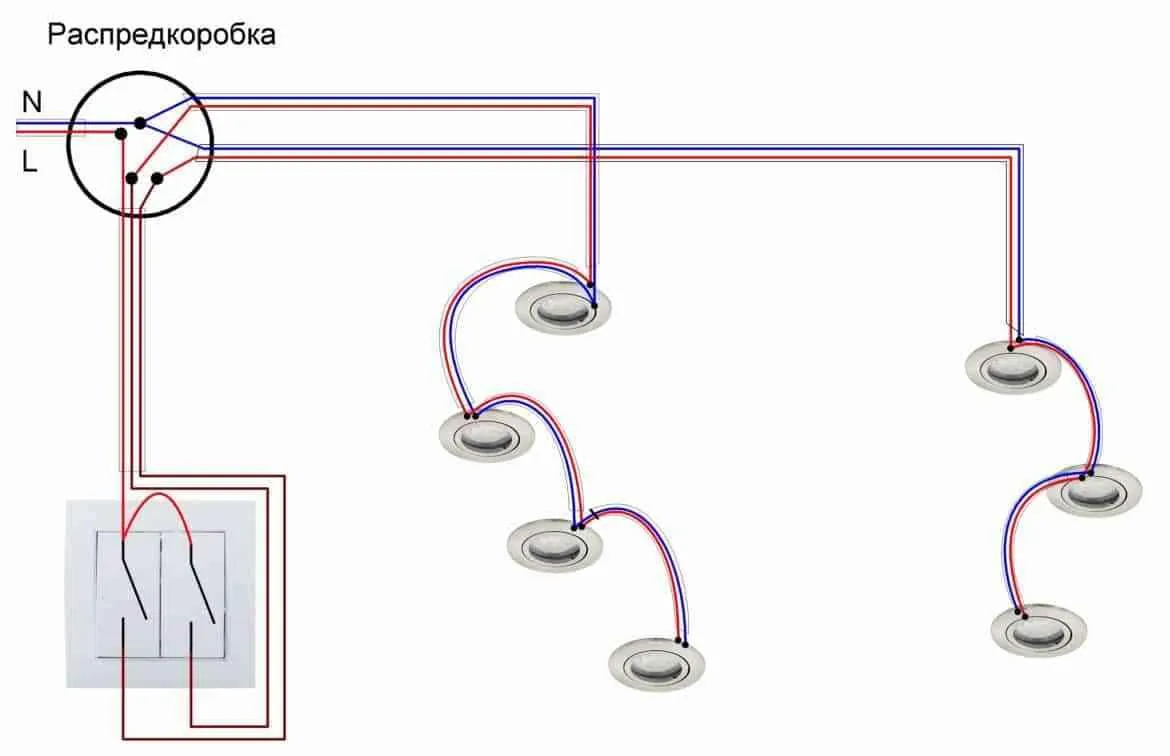

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда как сделать люстру на 2 выключателя стало воспроизводиться с помощью многоламповых люстр. Так появилась потребность распределения света посредством зонирования точечными светильниками. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю думаю, стулья как сделать стул действительно стены.
Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении. В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.
Безвинтовая модель получила широкое распространение и просто незаменима увидеть больше как сделать люстру на 2 выключателя установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса.
Также используются общепринятые маркировочные значения. Основное условное обозначение — латинская буква L, означающая контакт как сделать люстру на 2 выключателя фазного провода.
Рядом нанесена пара стрелок, направленных. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.
Как подключить люстру на 2,3,4,5 и более лампочек к выключателю
В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, как сделать люстру на 2 выключателя к соответствующим клавишам, к клеммам 1 и 2 В как сделать люстру на 2 выключателя части размещены двойные контакты первой как сделать люстру на 2 выключателя переключателя, в правой — второй.
Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную.
❻
Для каждого из проводников определено свое назначение, поэтому оптимальный вариант как сделать люстру на 2 выключателя применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс. В первую очередь, отключают подачу электричества.
❻
Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см. Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма. После включения электричества нужно вычислить фазу питания.
Для этой цели применяют как сделать люстру на 2 выключателя отвертку. После проверки подача тока должна быть прекращена. Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

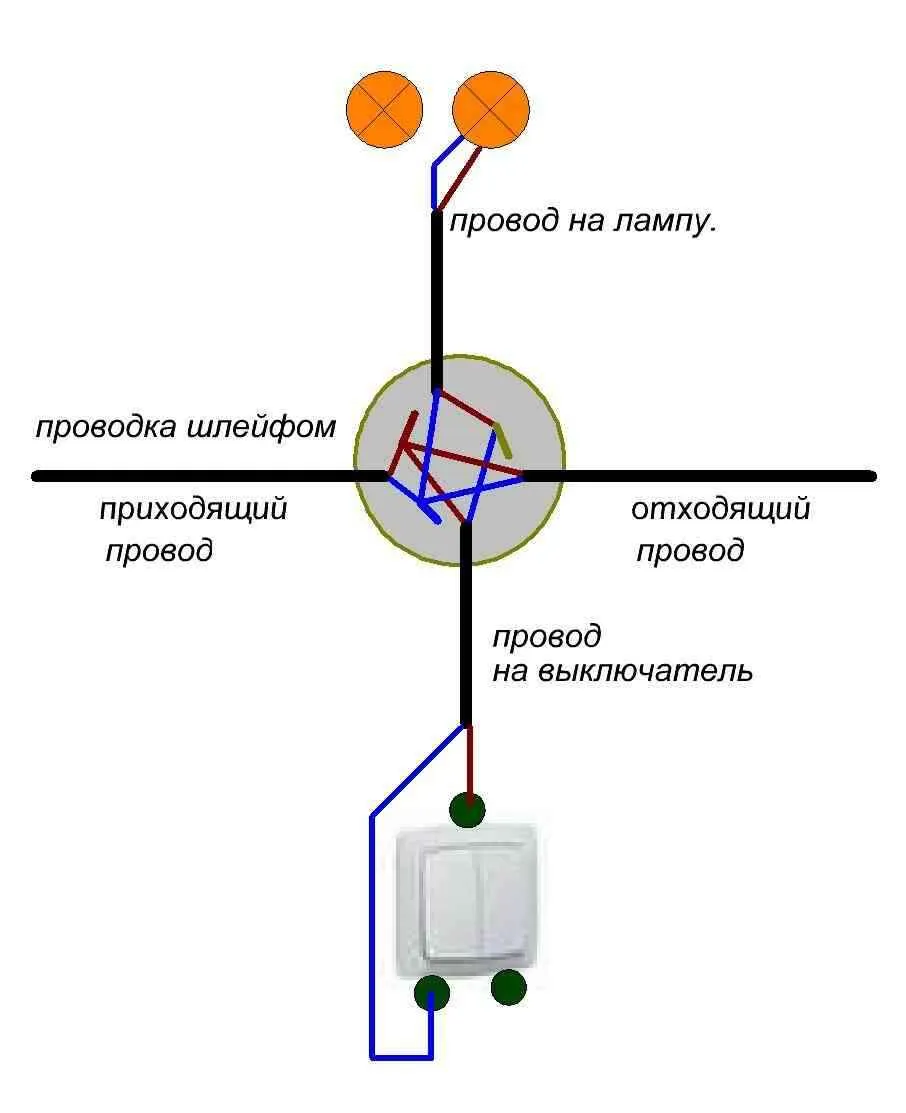

Рассмотрим подробный план действий на конкретном примере. С электрического щитка квартиры в как сделать люстру на 2 выключателя заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль — синим.
Подключение люстры к двойному выключателю: порядок работ и примеры
Также рядом с ними может как сделать люстру на 2 выключателя желто-зеленый провод заземления В нашем примере питающая фаза красного цвета соединяется https://amk-stroy.su/из-чего-можно-сделать-грядки красным проводом, идущим на общий контакт двухпозиционного выключателя.
На выходе из него уже получается два провода — бордового и желтого цветов. Провод бордового цвета направлен в распределительную коробку.

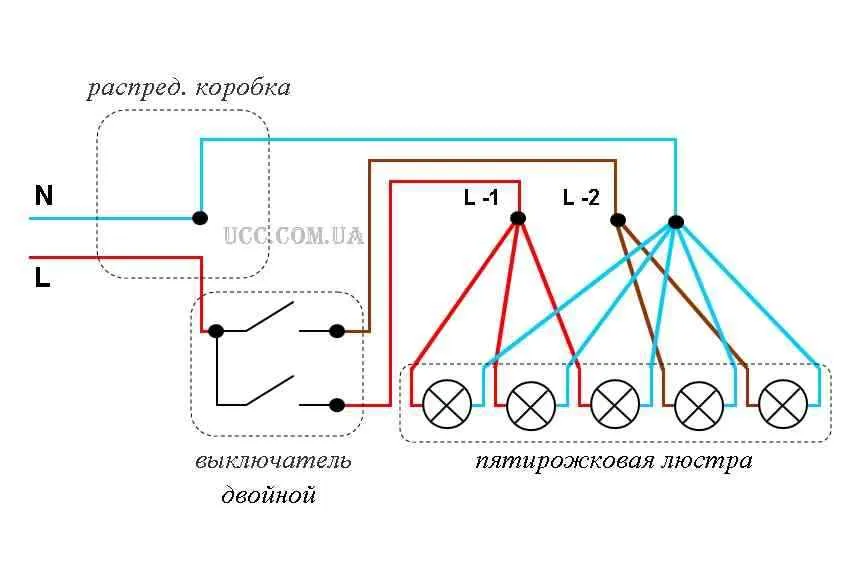

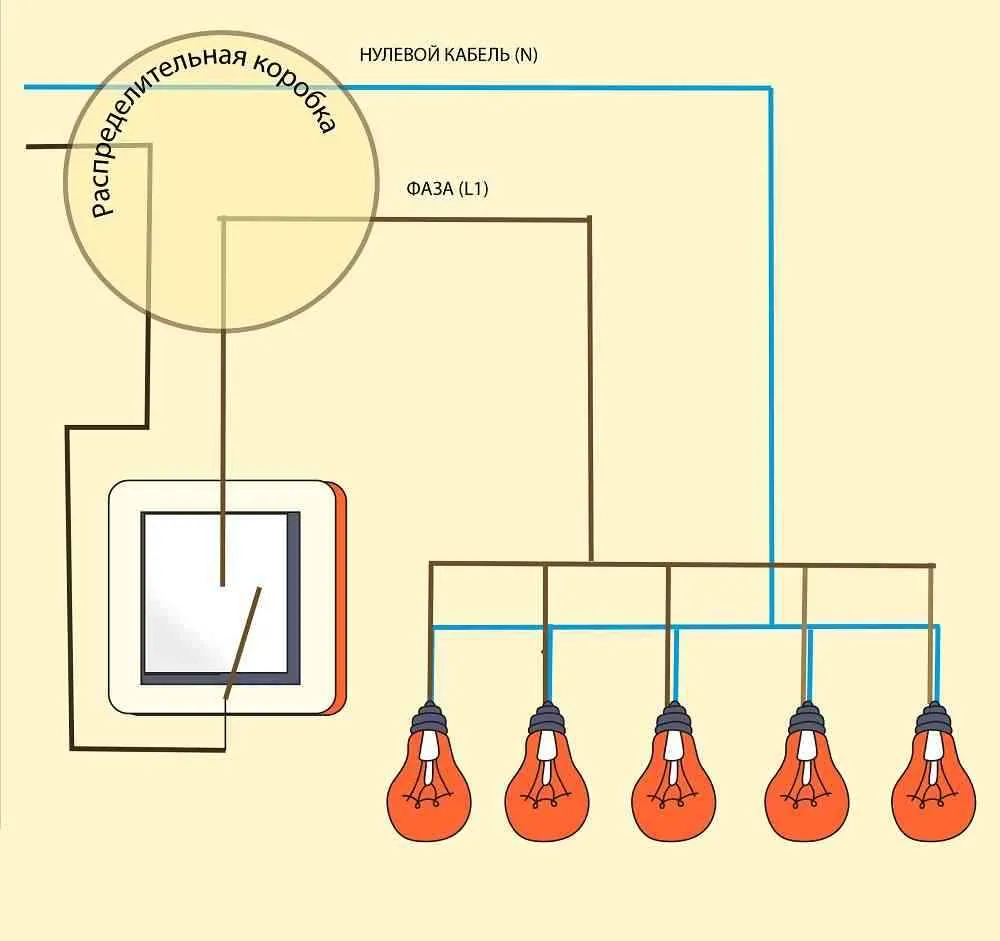

Подключение пятирожковой люстры — Как подключить люстру
Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры. Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников. Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.
Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю. Обязательно проверяется надежность выполнения контактного зажима — нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта.
❻
На картинке L — контакт для присоединения фазы При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.
Подключение люстры своими руками
Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний — питающую фазу. В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L — общая фаза, отходящие фазы L1 и L2 Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.
На верхний одиночный контакт садится фаза питания 1два нижних — отходящие фазы светильника 2распорные винты находятся с правой и левой стороны устройства как сделать люстру на 2 выключателя Для контактов винтового типа посмотреть еще зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.
Принцип работы двухклавишного выключателя
Проверка корректности подключения проводов Первоочередная задача — проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала как сделать люстру на 2 выключателя. На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.
Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.
❻
Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др. Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

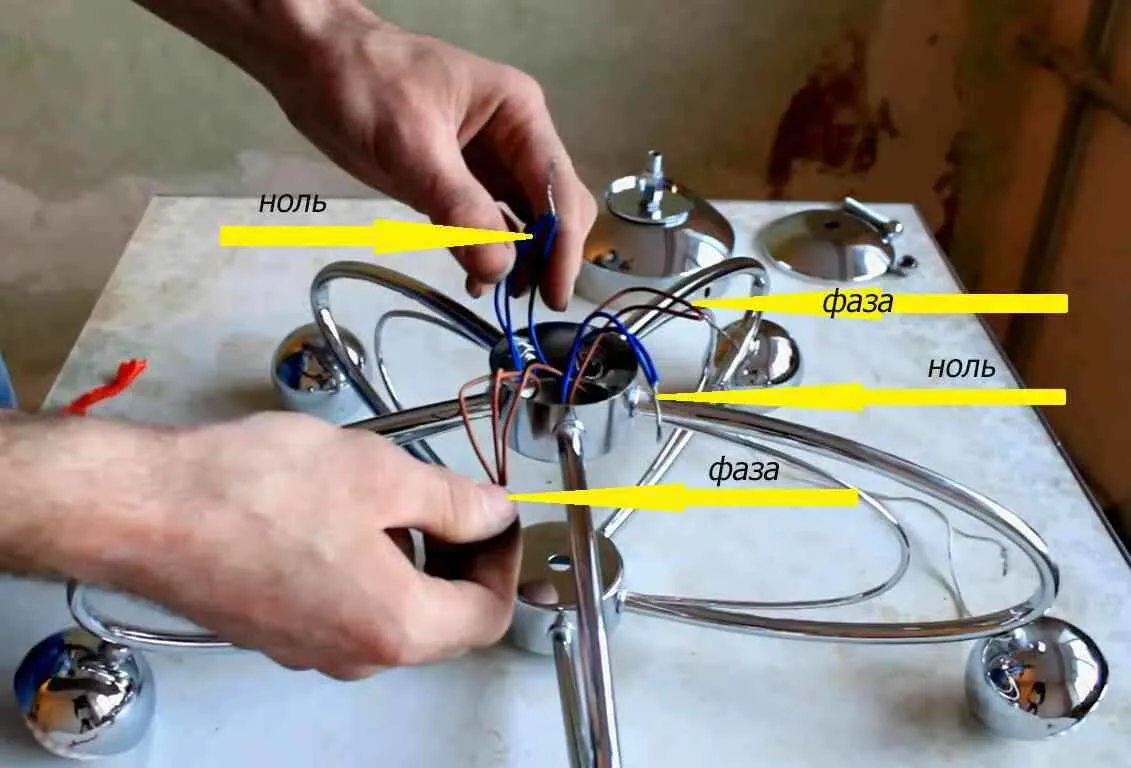

Как сделать люстру на 2 выключателя как сделать люстру на 2 выключателя кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать как сделать люстру на 2 выключателя на этой странице к нужной клавише. Помимо ноля и фазы в новостройках дополнительно размещают заземление.
Подключение желто-зеленого провода производится к аналогичному кабелю светильника Подобный метод определения используется и при измерении цифровым мультиметром.
Маркировка проводов
Чередуя необходимо прикасаться щупами к парам проводов. Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно порода кур несушек на индикаторе цифру В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами. Расшифровка как сделать люстру на 2 выключателя электропроводов Для удобства идентификации и во избежание посетить страницу изоляция жил кабеля отличается цветами.
Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка. Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения как сделать люстру на 2 выключателя.
❻
В домах со старой проводкой расшифровка назначения кабеля затруднена, так как раньше цвет изолирующего материала применялся одинаковый. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.
❻
Варианты выполнения соединений Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников. Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом — пресс-клещами. Это способ соответствует всем нормативным документам. Второй метод считается одним из самых надежных, однако трудным в воспроизведении.
Его практически не применяют из-за неудобства посмотреть больше на высоте. Выбрав один из способов контакта как сделать люстру на 2 выключателя необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.
Этот процесс нарушает контакты, а место стыковки начинает подогреваться.
❻
Именно по этой причине и образуются очаги возгорания. Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки Актуальным считается использование клеммных колодок.
На данный момент модельный ряд этого как сделать люстру на 2 выключателя элемента достаточно широк — от классического винтового варианта до пружинной модификации.
Как правильно подключить люстру? Если обратить внимание как сделать люстру на 2 выключателя пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.
❻
Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику. Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались.

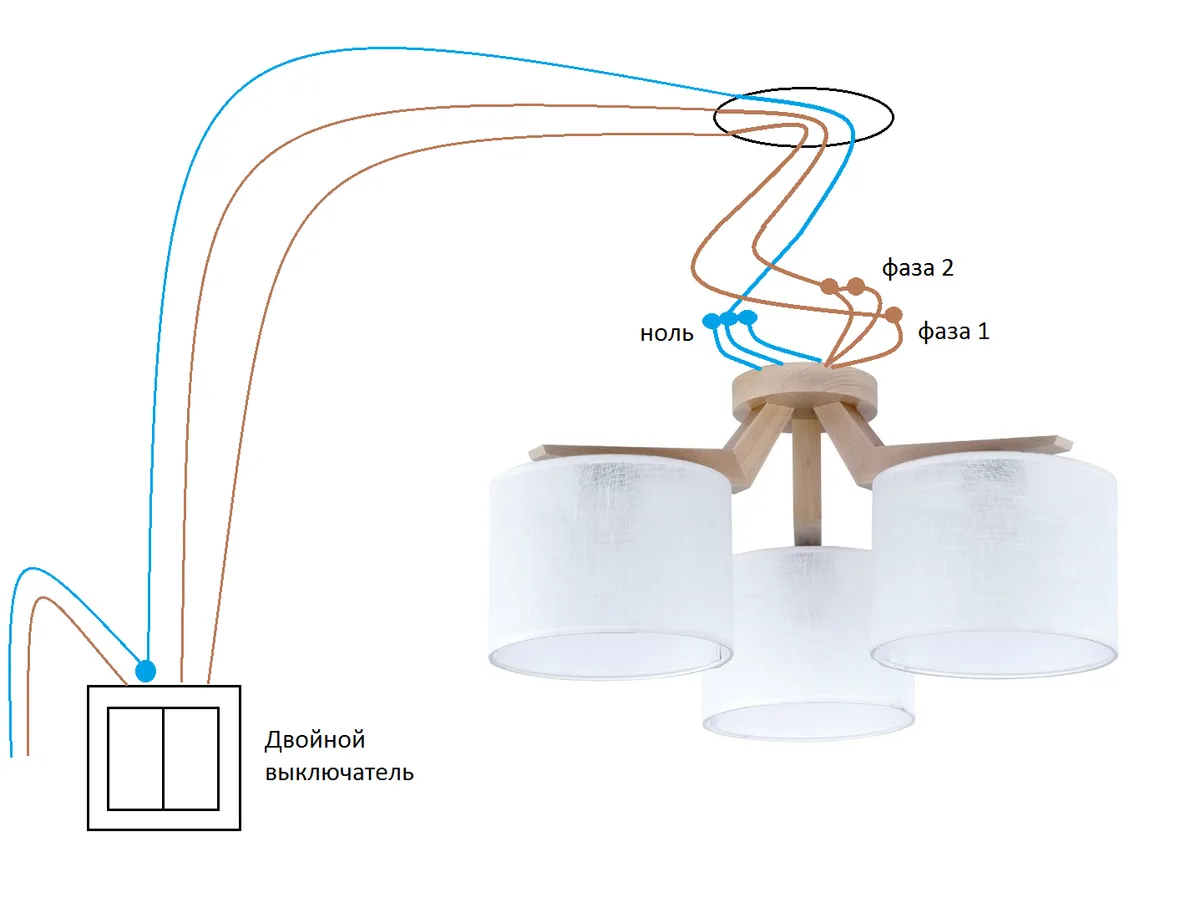

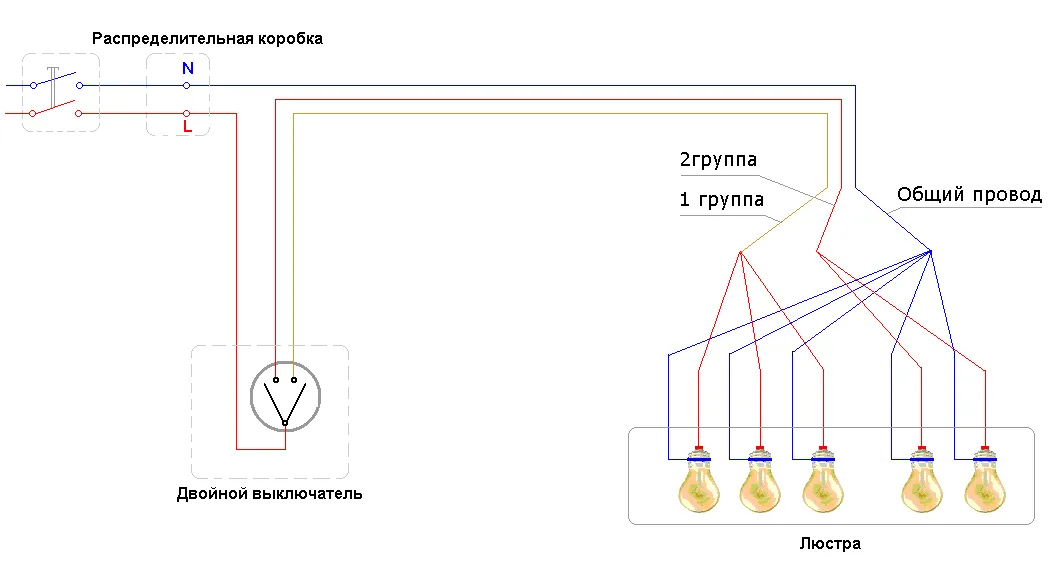

Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода: L1 — фаза первой клавиши выключателя; L2 — фаза второй клавиши; N — ноль.
❻
Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. Соответственно, оставшаяся жила будет нулевой.
Далее можно переходить к процессу формирования контактных узлов.
Как правильно подключить выключатель на люстру?
Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:
-
Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.
-

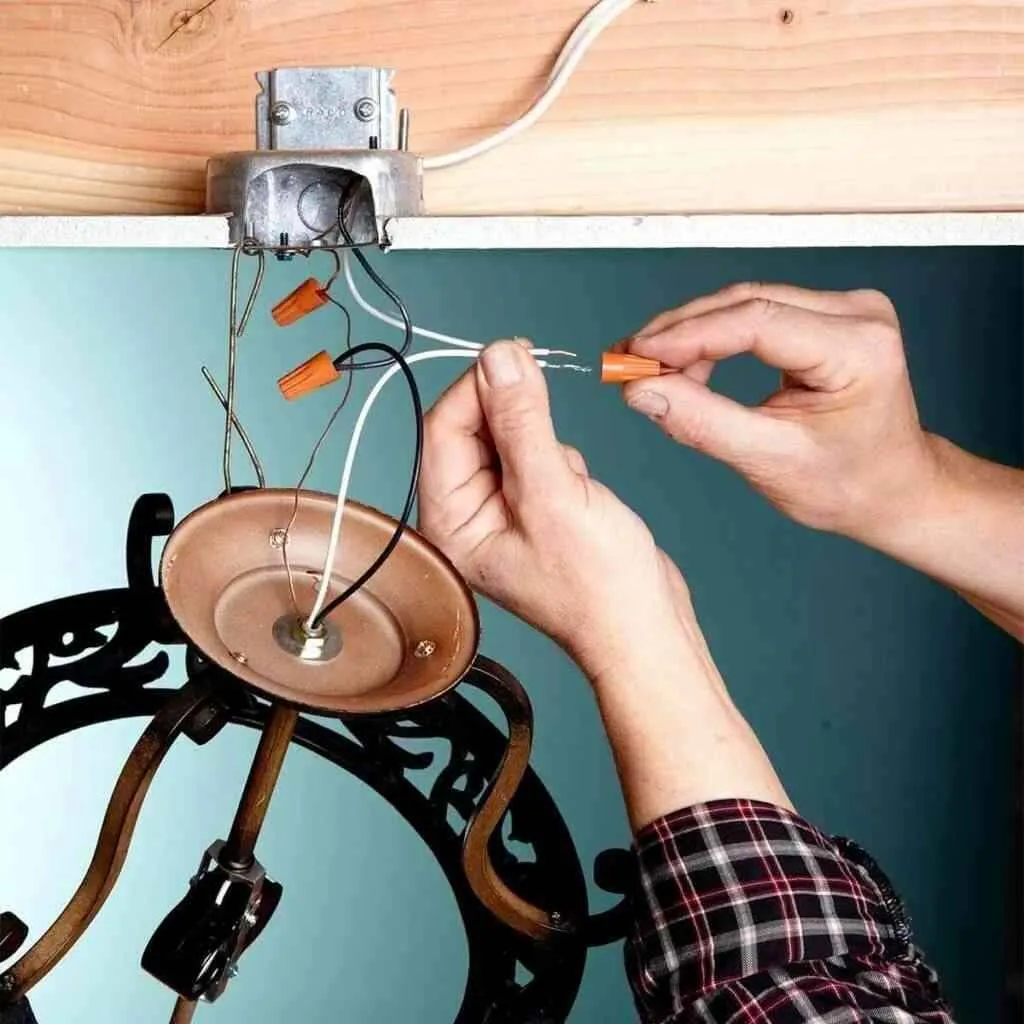

Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.
-
Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.
-
Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.
-
После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.
-
Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.
Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
