Изготовление привода для откатных ворот самостоятельно: шаги и необходимые материалы

Так называемые откатные ворота действительно представляют собой удобное устройство, обладающее множеством преимуществ. И если самостоятельно установить привод для откатных ворот, то это даст возможность еще сильнее улучшить их функциональность.

Примечательно, что механизированный привод можно собрать своими руками практически из подручных материалов всего за один день.

Различают два вида привода для ворот:

• Организованного при помощи цепной передачи;
• И с помощью прижимного ролика.

• Как выбрать правильно двигатель для привода
• Выбор подручных элементов привода для ворот

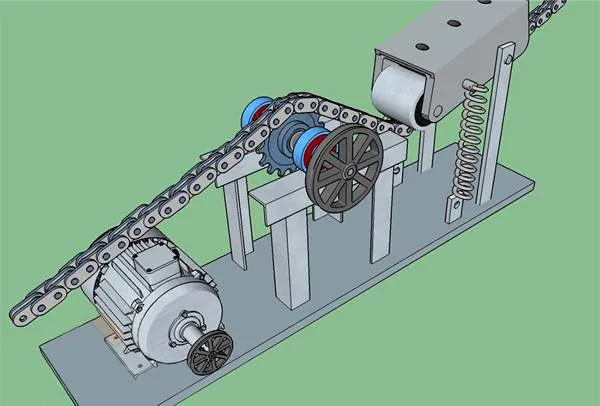

• Как произвести сборку привода с цепной передачей

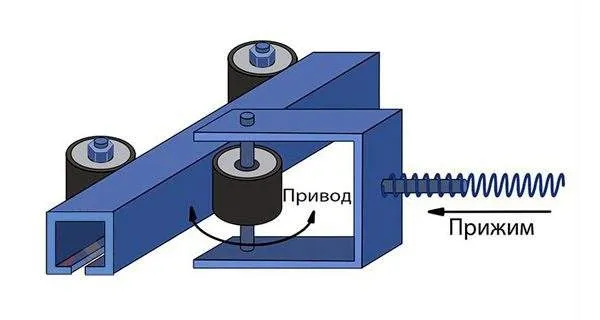

• Организация привода для ворот при помощи ролика
• Мнение специалистов
• Итоги

Как выбрать правильно двигатель для привода

От выбора «правильного» двигателя будет во многом зависеть и удобство эксплуатации ворот, и общая надежность всей системы. Здесь придется принимать во внимание ряд факторов. К примеру, если на участке применяется трехфазное питание, то рекомендуется применять, соответственно, трехфазный мотор, который использует соединение своих обмоток «звездой». Такой выбор позволит, с одной стороны, избежать многих проблем при запуске мотора, а с другой – по максимуму использовать его мощность.

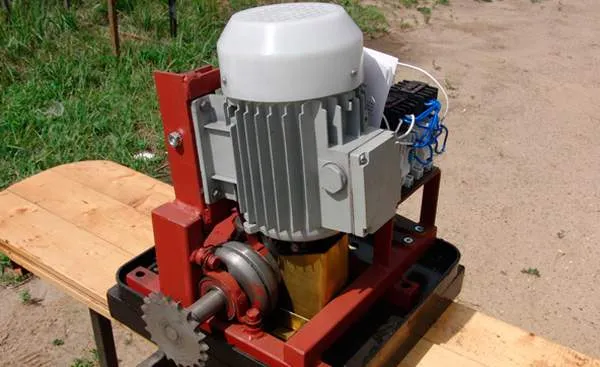

Привод для автоматизации откатных ворот.

Однако, если на участке нет трехфазного напряжения, то придется применять конденсаторный однофазный движитель. Это может послужить причиной некоторых недостатков в пусковом моменте, но все же лучше, чем ничего.

Рекомендуется выбирать мотор в мощностном диапазоне от 1 200 до 2 500 ватт. Выбор здесь зависит во многом от того, насколько велика масса полотна ворот. Соответственно, чем массивнее ворота, тем двигатель большей мощности им и потребуется.

Что касается частоты вращения вала, то здесь все наоборот: чем меньше, тем лучше. К примеру, отличным выбором послужит мотор на 6 или 12 полюсов при частотах вращения на 1 000 или на 500 оборотов в минуту соответственно. Это обусловлено необходимостью избежать повышенного передаточного числа на редукторе. Кроме того, выбор мотора с меньшим количеством оборотов позволит понизить нагрузку на вал.

В зависимости от диаметра приводного колеса, частота его вращения может составлять от 80 до 100 оборотов за одну минуту. Данную величину нужно принимать как выходную для крутящего момента редуктора. При этом вращающийся момент входной должен быть равным частоте оборотов мотора. Рекомендуется применять одноступенчатый редуктор, оснащенный червячной передачей.

Выбор подручных элементов привода для ворот

Допускается проводить замену некоторых элементов привода их более доступными по цене аналогами. Но при этом нужно отдавать себе отчет в том, что все замены происходят со знанием дела – ведь придется затем самостоятельно соединять все элементы схемы. К примеру, нередко в качестве мотора берут старый двигатель от стирали. В этом случае придется определить концы для пар обмоток при подключении. Сделать это можно, например, с помощью мультиметра, работающего в режиме замера сопротивления. Ведь оно у обмотки гораздо выше.
