Мода, вдохновленная стилем 20-40-х годов 20-го столетия, снова возвращается в тренд и сохраняет свою актуальность уже несколько лет. Современные дома часто оформляются в стилях Кантри или Прованс, стремясь передать уникальную атмосферу прошлых десятилетий. В этом контексте, популярность набирает также проводка в стиле ретро — это открытая разводка, в которой кабели в шелковой оплетке устанавливаются прямо на стенах дома. Если рассматривать «ретро проводку своими руками», то это включает в себя создание открытой проводки с использованием шелковой оплетки, которая дополняет общую атмосферу ретро в интерьере.

Проводку под старину своими руками выполнить не так сложно, как кажется и, к тому же, это наименее трудозатратный вариант электросети. Но стоит учесть, что использование фарфоровых изоляторов и красиво оплетенных декоративных проводов старинного вида, должно отвечать всем требованиям ПУЭ.

Популярность наружной электропроводки в деревянном доме объясняется также тем, что установка внутренней проводки в них чаще всего либо недопустима или очень затруднена, особенно в постройках из кругляка. Строгие требования к проведению внутренней проводки в деревянном доме делают ее трудозатратной и дорогой, т.е. требуются дополнительные защитные материалы.

Но есть также и минус: стоит учесть, что при подключении мощных электроприборов, такая проводка не выдержит высоких нагрузок. Максимальное сечение провода, выпускаемого для такого типа проводки — 2,5 мм2.

Как правильно произвести монтаж витой электропроводки на фарфоровых роликах под старину? Секретов винтажной проводки очень много.

Какие нужны инструменты под ретро проводку в деревянном доме?

Все материалы для электромонтажа должны быть выполнены из негорючих или не поддерживающих горения материалов. Проводка под старину, использующиеся при установке, должны быть устойчивы к механическому воздействию и влаге.

Материалы ретро проводки для монтажа своими руками

  • провод – медный, витой, с двумя или тремя жилами сечением 0,75 – 2,5 мм2. Изоляция декоративных проводов – виниловая оболочка с оплёткой из технического шёлка или хлопка, пропитанного составом, затрудняющим горение или покрытый лаком. Для розеток используется провод 2,5 мм2. На освещение комнаты хватит провода сечением 1,5 мм2;
  • изоляторы фарфоровые или керамические. Используются для крепежа провода. Имеют вид цилиндра с шейкой. Для того чтобы кабель правильно лёг на него, витые жилы раздвигают и одевают на шейку ролика. Размеры цилиндрической части ролика 18-22 мм, а высота от 18 до 24 мм. Для трёхжильного кабеля обычно используется ролик с более широкой головкой. Они выпускаются не только самого разнообразного цвета, но и с орнаментом. Сами изоляторы крепятся к стене саморезами. Их желательно использовать в цвет. Внешний вид их очень разнообразен. Смотрите, выбирайте на свой вкус и карман.
  • втулки применяют для имитации проходки через стены. Чтобы не было видно голой трубки. Изготовливаются из фарфора, керамики. Сама проходка должна быть выполнена из металлопластиковой или ПВХ трубы;
  • распаечные или распределительные коробки – предназначены для того, чтобы скрыть электрические разветвления и сэкономить расчетное количество провода. Если бы не они, то каждый электропровод пришлось бы тянуть от клеммной коробки к отдельному прибору или розетке. Все соединения устанавливают только в них. Специальные ретро коробки имеют возможность натяжки провода. Любая из них может превратиться в предмет декора (смотрите фото);
  • стяжки – для натяжки и удержания провода, желательно под цвет провода;
  • розетки и выключатели. Для наружной установки используются накладные изделия. Следуя инструкции по установке, высота розеток от пола должна быть около 50–80 см, чтобы ими было удобно пользоваться. Для выключателей высота составляет около 70–160 см. Боле точно определяется исходя из пожеланий, проживающих в доме;
  • На кухне или в прихожей прокладывать линию проводки необходимо на расстоянии не меньше, чем 50 см от плиты и тем более, от газовой трубы;
  • специальные подложки-подрозетники из негорючего диэлектрика. Все они стилизованы под дерево;
  • патроны, светильники и лампы. Винтажные патроны изготавливают из латуни, меди, или негорючих полимерных материалов, окрашенных «под металл». Их устройство предполагает присутствие выключателя, технологических отверстий и крепежа. Осветительные приборы «под старину» можно купить уже готовыми, а можно попробовать создать их самому, используя декоративные лампочки, необычные патроны и опыт работы руками;
  • клеммные колодки керамические – обеспечивает безопасный и удобный монтаж ретропроводки.

Монтаж ретро проводки своими руками

Монтаж выполнить несложно, если следовать инструкциям и подготовить нужные инструменты:

  • стремянка;
  • рулетка и уровень;
  • плоскогубцы, кусачки;
  • стриппер – это специальное приспособление для зачистки проводов, по принципу работы схожи на обычные бокорезы;
  • набор отверток;
  • сверла, дрель.

Важно! Распределительный щит монтируют в прихожей, на высоте 1,5 м. Не допускается укладывать провода наискосок или под углом. Все участки ретро проводки должны протягиваться строго по горизонтали или по вертикали (согласно ПУЭ).

Пошаговая инструкция по монтажу

  1. начинаем с того, что определяем где и сколько будет поставлено розеток, выключателей и светильников. Составляем схему подключения всего электрооборудования. Эскиз электропроводки должен учитывать все требования ПУЭ; прокладка провода по отношению к полу осуществляется из расчета эргономичности и безопасности (чуть выше роста среднего человека);
  2. распределительные коробки монтируем под потолком помещения точно над электрическими розетками;
  3. провод от защитных автоматов, которые размещены на распределительном щитке, прокладываем по каждой из линий в свою комнату до ближайшей распределительной коробки;
  4. устанавливаем все рамки на выключатели и на розетки. Это даст нам понимание, как вести всю трассу. Необходимо сохранить горизонтальность всех линий. Для этого используем лазерный уровень. Диагональный монтаж испортит дизайн комнат.

Минимальное расстояние между:

  • электроточкой и оконного или дверного проёма по вертикали – 10 см.
  • По горизонтали от плиты перекрытия – 15 см.
  • Не допускается располагать водопроводные и отопительные коммуникации менее 50 см от ретропроводки;
  1. устанавливаем фарфоровые изоляторы вдоль разметки. Расстояние между ними должно быть одинаковым.

Чаще всего, оно составляет 50 см между роликами и 5 см между розеткой или выключателем. Наибольший допустимы шаг – 80 см.

При креплении изоляторов стараемся их не перетягивать. Это может привести к их поломке или к растрескиванию дерева, куда они прикручиваются. При повороте проводки необходимо использовать 2 изолятора под углом 45 градусов на расстоянии 5 см, а сам провод поворачивает на 90 градусов.

  1. существует правило установки изоляторов в бревенчатом доме: при диаметре брёвен 30 см – через одно, при меньшем – через 2. Если дом построен из бруса, то расстояние между соседними изоляторами должно быть не более 45 см;

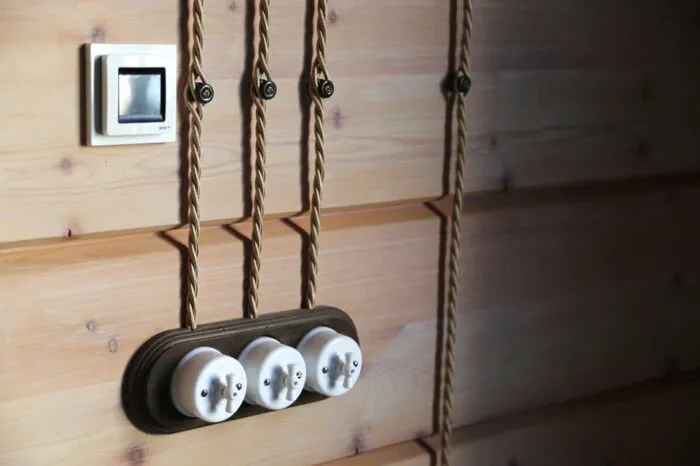

  2. Используем специальные подложки из негорючего диэлектрика, стилизованного под дерево: установка на стены из круглого бревна выключателей, коробок и розеток часто превращается в проблему (на неровную поверхность трудно что-либо прикрутить).
  3. протягиваем проводку между изоляторами. Для того, чтобы провод был натянут и не провис, используем стяжки. Крепим их за каждым концевым изолятором. До того, как накинуть провод на последний изолятор перед распаячной коробкой, заводим его туда, проверяя сколько провода нам надо для соединения. Делаем это для того, чтобы лишний раз не дёргать провод, ослабляя этим натяжку;
  4. натягивать провод необходимо так, чтобы расстояние между стеной и проводом было не менее 1 см (в соответствии с правилами ПУЭ). Это правило касается и проводки на потолке.

Фиксация провода на крайних изоляторах

Ретро проводка в деревянном доме выполняется по особой технологии и следует помнить важные нюансы:

  • При использовании самодельных декоративных проводов их навивку рекомендуется проводить по месту и направление закручивания чередовать после каждого изолятора! Это устранит провисание плетёного провода при усадке дома.
  • При соединении проводов нужно быть очень внимательным и не допустить их скручивания. Их соединение или ответвление должны производиться при помощи опрессовки, пайки!
  • Скрутка не допускается из соображений пожаробезопасности. Возможно соединение клеммниками WAGO. Они достаточно надёжны;

Подключение розеточной коробки

Для подключения розеточной коробки используется трехжильный провод. Согласно Правилам устройства электроустановок (ПУЭ) для включения розетки в электросеть требуется три кабеля с разными функциями. Это необходимо для упрощения визуального определения функций проводов. Они должны отличаться между собой по цвету изоляционного материала.

При подключении розеточного гнезда используют следующие цветные обозначения проводов:

  • нулевой провод должен быть с оболочкой синего или голубого цвета. Он, как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда;
  • фазовый, назначение которого – питание обслуживаемой розетки. Его цвет не нормируется правилами. Он должен отличался от окраски других двух проводов;
  • заземляющий, который предохраняет от удара током при прикосновении к корпусу электроприбора и предотвращает возникновение короткого замыкания. Обычно желтого или зеленого цвета. Соединяется со специальными контактами розетки, отведенными для заземления.

Сборка электрощита

Кроме правильного подбора сечения кабеля и прокладки кабельных линий, необходимо грамотно подобрать защиту — автоматы, ДИФавтоматы, УЗО, реле напряжения и прочее.

Рекомендуется применять УЗО с током на ступень выше, чем у защищающего его автомата.

Это поможет избежать случаев аварийных ситуаций и обезопасит ваш дом.

Поэтому необходимо разделить проводку на группы:

  • освещение;
  • розетки

Важно защитить их индивидуальными автоматами.

Перед щитом устанавливаем необходимое количество изоляторов. В щите сверлим такое же количество отверстий на расстоянии не менее 2,5 см от стены. Заводим провода в щит и подключаем к нужным автоматам. И только потом провода крепятся на изоляторы и фиксируются стяжками.

После завершения электромонтажных работ необходимо проверить насколько правильно и качественно она проделана.

Важно! Проведите визуальный осмотр и замер сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в деревянном доме.

Плюсы и минусы ретро проводки в деревянном доме

 К плюсам относится:

  • наружный способ прокладки является самым простым для деревянных домов и бань;
  • шелковые провода выглядят эстетичнее кабель-каналов в деревянном домике, нет необходимости применять фальшстены;
  • отличная возможность для быстрого ремонта. Обрыв или разрушения провода видно визуально;
  • любую неисправность можно устранить, не ковыряясь в стенах, не требуется восстанавливать штукатурку или обои;
  • оригинальный дизайн;
  • повышенная пожаробезопасность.

К минусам можно отнести следующее:

  • открытая электропроводка довольно быстро припадает пылью и как следствие, в местах частого соприкосновения с руками загрязняется;
  • со временем провода провисают и приходится делать их подтяжку. Обычно ретропровод снимают с изолятора и добавляя несколько витков, надевают обратно;
  • нагромождение отходящих линий от щита портит внешний вид комнаты. Это приводит к необходимости уменьшить количество выключателей;
  • при случайном обрыве возможно оголение провода, что создает угрозу здоровью окружающих.
  • стоимость материалов. К сожалению, отечественных предприятий, выпускающих продукцию для прокладки ретро электросети не много. Это компании: «Villaris», «RETRIKA», «Salvador», «Fontini», «Bironi» и «Гусевъ». Большим спросом пользуется итальянские компании. Даже китайская продукция не дёшева. Но есть возможность экономии при использовании монтажа смешанного монтажа (совместно со скрытой электропроводкой).

Деревянный дом не предполагает использование мощных электроприборов , поэтому ретро проводка в деревянном доме должна быть детально просчитана. Если электроприборы с высокой мощности все же необходимы — в доме используют смешанный тип электропроводки. Т.е. для примера, под духовой шкаф или электрокотел — прокладывают кабельные каналы «под дерево» (скрытым способом) в стенах, либо под полом или деревянным плинтусом (смотрите инструкцию на фото ниже).

При этом провод в кабель-канале должен занимать не более 40 % свободного места. Это даёт возможность использовать стандартные кабели необходимого сечения и защитные трубы или специальные гофро кожухи.

Доведя такие кабели до распределительных коробок, далее опускают декоративный крученый провод. Такой метод подсоединения дат возможность сэкономить на общей длине проводов и обеспечить удобство подключения розеток и выключателей. Да и сама проводка приобретает аккуратный и строгий вид. Особенно это актуально для кухонь, где требуется большое количество розеток и провод быстро загрязняется. Это на порядок повысит устойчивость жилища к пожарам.

Вот по такой технологии делается монтаж ретро проводки своими руками. Надеемся, вы убедились, что необязательно быть профессиональным электриком — достаточно иметь желание, потратить время на подготовку и изучение важных моментов. Неудобство заключается в том, что отдельные компоненты проводки приходится приобретать у разных производителей, что многократно увеличивает стоимость разводки. Отдавая предпочтение ретро-проводке, хозяин деревянного дома принимает практичное решение, которое порадует и видимым, эстетически приятным результатом. Необходимо лишь придерживаться правил, которые мы описали вам в данной статье.

Чтобы повысить вашу уверенность в результате и повысить срок службы ретро-проводки полезно  проконсультироваться с профессионалом! Также советуем вам посмотреть видео советы опытных электриков.

Видео обзор по установке ретро проводки

11 января 2022

Задать вопрос эксперту

Новые статьи

Самые популярные статьи

Самые обсуждаемые статьи

Как выполнить проводку в стиле ретро?


Для выполнения проводки в стиле ретро, необходимо использовать соответствующие материалы и стилистические элементы.

Вот несколько советов, которые помогут вам выполнить проводку в стиле ретро:

  1. Используйте тонкую проволоку для проводки, чтобы создать эффект старой проводки. Чем более тонкая проволока, тем лучше.

  2. Используйте распределительные коробки, которые имеют старинный вид, чтобы сохранить общую стилистику.

  3. Используйте выключатели и розетки с золотистыми и бронзовыми окантовками, чтобы создать эффект старины.

  4. Используйте провода в тон с интерьером, чтобы они сочетались со всем остальным декором.

  5. Не бойтесь использовать необычные формы и узоры проводов, такие как жгуты или спиральные кабели, которые дополнительно создадут атмосферу ретро.

  6. Разместите проводку так, чтобы она была видна и являлась частью общей композиции. Например, вы можете пустить проводку по стене, создавая причудливые узоры и витки, или использовать ее как элемент декора, завернув ее вокруг светильника.

  7. Важно также убедиться, что проводка соответствует безопасным нормам и правилам, а также что она установлена правильно и безопасно.

Использование элементов ретро проводки может создать уютную атмосферу, добавить характер вашему дому и украсить интерьер.
