Изготовление сливной ямы для бани своими руками — подробная пошаговая схема

Скорее всего, большинство владельцев загородных участков и частных домов не могут представить свою жизнь без собственной бани, так как это строение тесно связано с вековыми русскими обычаями и традициями.

Одной из традиционно проблемных составляющих банной системы является утилизация использованной воды, поэтому очень важно правильно организовать ее отвод и место сбора. Сбрасывать загрязненные, не прошедшие очистки стоки на грунт или в природные водоемы – категорически запрещено, и такой подход неизбежно приведет к штрафным санкциям со стороны надзорных природоохранительных органов. Поэтому при отсутствии централизованной канализации (как оно чаще всего и бывает) обычно для этих целей создается специальная яма накопительного или дренажного действия. И чтобы сливная яма для бани функционировала эффективно, необходимо перед началом строительства изучить ее конструкцию, а в период работ по обустройству – придерживаться рекомендаций опытных мастеров.

Слив воды из бани-бочки в дренажную яму

Размер дренажной ямы: ширина 50см, длина 100см, глубина 70см.

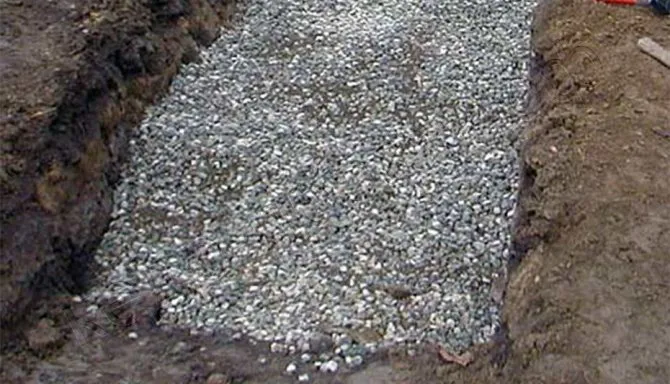

На дно ямы насыпается песок (30-50см), сверху песок засыпается щебнем (мелким гравием). Вода, попадая и скапливаясь в дренажной яме, постепенно уходит в землю.

Вода в такую яму может стекать сразу через сливные отверстия. Опыт показывает, что при наличии дренажа зимой наледи под баней-бочкой не образуется.

Если в вашей бане только одно сливное отверстие (в парилке), то, как вариант, можно для дренажа использовать закопанную бочку без дна с отверстием под трубу сверху. Сверху бочка должна быть закрыта слоем грунта (от 30 см)

Видео — как выглядит дренажная яма через 3 года использования

Вот что говорит автор видео:

В данном конкретном случае при организации слива бани желательно было поставить или пластиковую бочку (смотрите видео ниже), или б/у бочку из-под краски, или перед установкой отгрунтовать бочку и покрыть мастикой на битумной основе — бочка не будет ржаветь.

Кроме того, бочка должна быть без дна, чтоб вода уходила в грунт. В бочке по высоте сделать несколько отверстий. После установки на дно ямы-бочки насыпать слой щебня и песка, чтоб вода уходила в них.

Сверху бочка должна быть закрыта 30-40-сантиметровым слоем грунта, чтоб не промерзала.

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

• предбанник;
• парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

• Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.

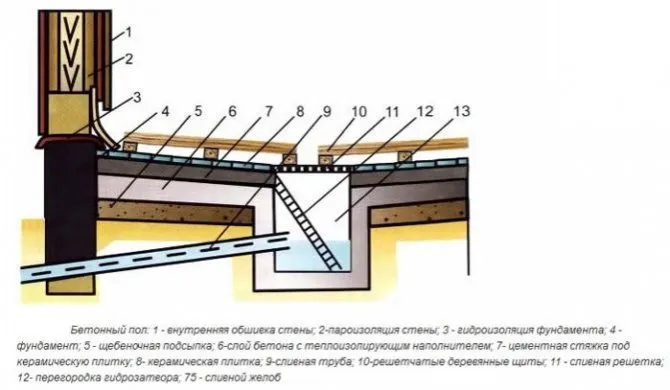

• Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Вариант слива в душевой для баниИсточник handbuilder.ru

Установка пластиковых бочек

Перед тем, как закопать бочку под канализацию, стоит определить ее оптимальное месторасположение на участке. Существует целый ряд достаточно жестких санитарных требований по допустимым расстояниям к жилым объектам, границам участка, источникам водоснабжения. При возможности стоит доверить выбор места установки опытному специалисту, который сможет учесть все нюансы участка и размещения построек и коммуникаций.

Установка пластиковых бочек

Пластиковая бочка устанавливается в предварительно подготовленный котлован, габариты которого должны превышать размеры емкости. Это позволит выполнить при необходимости утепление конструкции и закрепить емкость надежно.

Глубина котлована должна обеспечить монтаж бочки так, чтобы уровень приемного отверстия совпадал с глубиной подводящей канализационной трубы:

При надежном креплении и соблюдении других технологических требований к монтажу пластиковая бочка способна прослужить в качестве септика достаточно продолжительный срок. На сегодняшний день именно полимерные емкости считаются одним из самых лучших материалов для данных сооружений.

Основная схема слива

1. Заливка бетонных полов в парилке ведет к сильному пылеобразованию в момент повышенной сухости атмосферы;
2. Бетонная поверхность имеет свойство сильно нагреваться, в отличие от древесины. Поэтому присутствие бетона в парильном отделении нельзя назвать уместным;
3. Цементная стяжка обладает невысокой пластичностью, поэтому в процессе температурного расширения или сжатия она очень быстро растрескается.

Каким должно быть устройство основания, чтобы система отвода воды работала, как часы? Для того, чтобы оценить преимущества того или иного способа закладки гидротехнического аппарата, рассмотрим процесс сборки и отвода воды из банного помещения. Полы с уклоном в большинстве случаев «работают» по такой технологии:

• Уклон в основании позволяет собирать всю жидкость в одной точке помещения;
• В углу сборки воды монтируется трап, через который «отработанные» воды удаляются из помещения;
• От трапа жидкость по фоновой трубе попадает в канализационную систему или же щебеночный фильтр, который обустраивают под баней.

Чтобы сделать своими руками действительно качественную систему для отвода воды из бани, нужно учитывать немало моментов:

• тип фундамента;
• вид трапа;
• «сезонность» бани;
• тип пола (бетонный, деревянный).

Обустройство септика из бочек своими руками

Для обеспечения нормальной очистки сточных вод желательно использовать в септике две камеры: в первой на дно оседают тяжелые вещества, а во второй осветленная вода отстаивается перед ее отводом в грунт.

Ниже рассмотрим пример обустройства септика издвухпластиковых бочексвоими руками. Данную инструкцию можно считать универсальной, поскольку большинство пунктов применимы и к монтажу металлических емкостей.

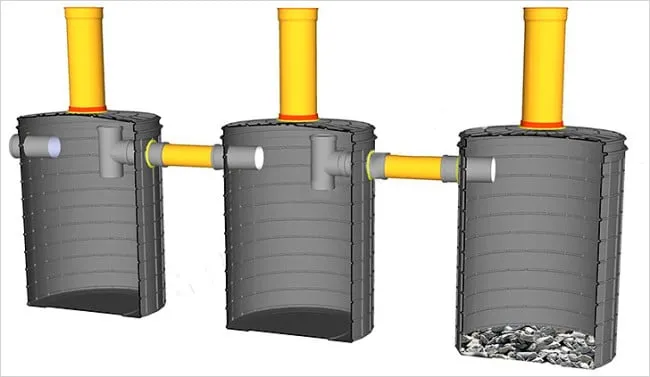

Конструкция подобного очистного сооружения не отличается особой сложностью. Бочки последовательно соединяются между собой посредством переливной трубы, при этом вторая емкость располагается на 10-20 см глубже первой. В каждом резервуаре вырезаются отверстия для подключения канализационных труб и вентиляционного выхода

Важно соблюсти правильное положение входного и выходного отверстия относительно друг друга: вход должен размещаться на 10 см выше выхода

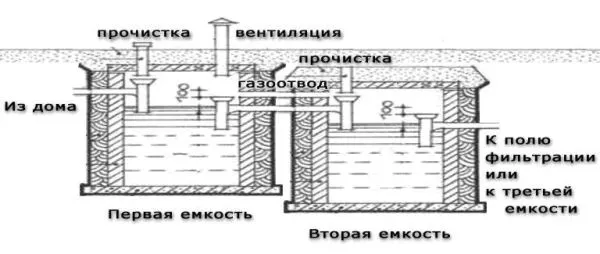

Монтажная схема септика из двух бочек

Отвод осветленной воды можно осуществлять в фильтрующий колодец или использовать поле фильтрации. Колодец применяется при низком уровне грунтовых вод и хорошей водопроницаемости почвы. Для его монтажа используется бездонная бочка, в нижней части которой делается 30-сантиметровая гравийная подушка.

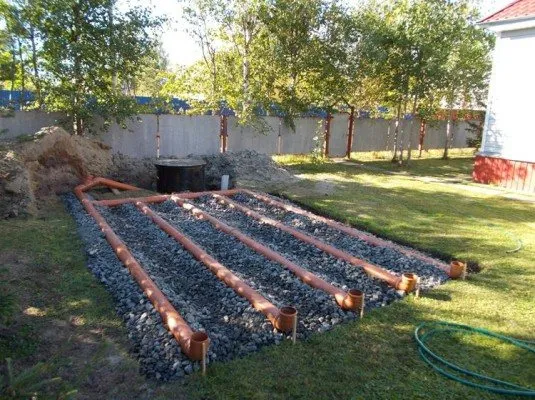

Поле фильтрации имеет более высокую площадь захвата, благодаря чему отвод воды производится даже в условиях низкой пропускной способности грунта. В этом случае из второй камеры септика вода выводится в дренажную трубу, которая находится в слое гравия или щебня.

Количество дренажных труб в поле фильтрации напрямую зависит от объема сточных вод

Для выполнения работ понадобятся следующие материалы:

Набор инструмента для монтажа септика из пластиковых бочек является стандартным: лопата, грабли, уровень, электролобзик и емкость для замешивания раствора.

Соединения элементов самодельного септика из пластиковых бочек

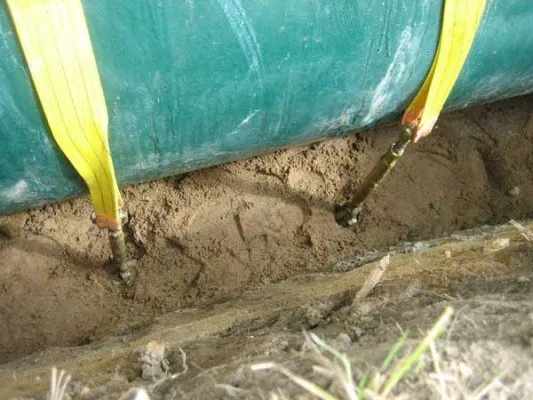

Фиксацию резервуара осуществляют прочным тросом или ремнями

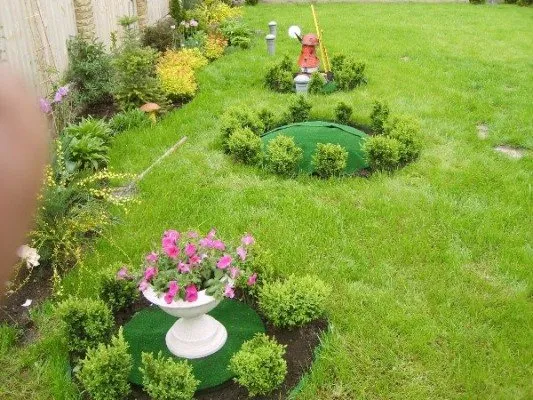

Септик как элемент ландшафтного дизайна

Выполнив все пункты данной инструкции, можно своими руками оборудовать простой септик из пластиковых или металлических бочек. Для монтажа более сложных очистных сооружений лучше воспользоваться услугами профессионалов.

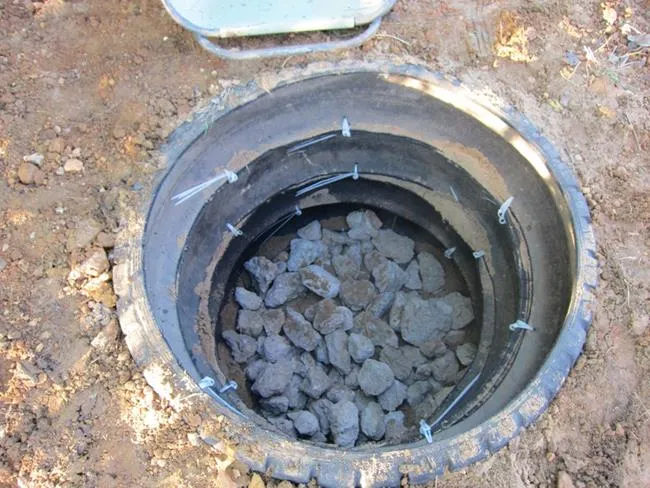

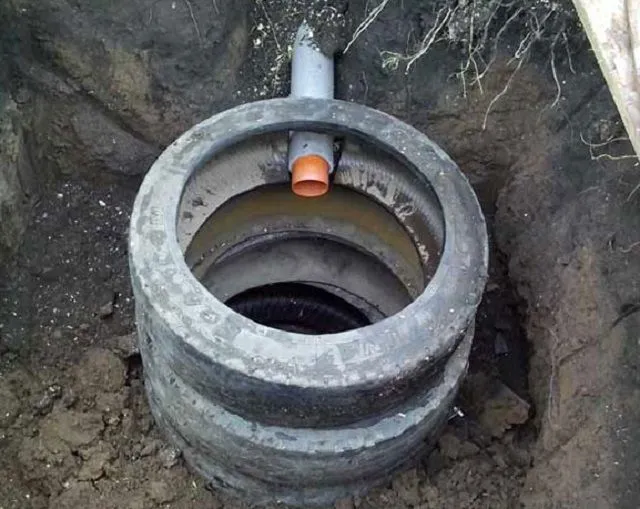

Колодец

Поскольку в стоках содержится немного микроорганизмов, вызывающих брожение, они очищаются без труда. Поэтому их допускается собирать в специальные колодцы, где они будут очищаться самостоятельно. Такой резервуар должен располагаться на расстоянии около 3–5 м от стены бани.

1. Выкопать яму, которая должна быть на 50 см глубже уровня промерзания почвы. Что касается ее размеров, то они определяются диаметром трубы, изготовленной из бетона и устанавливаемой в нее для предупреждения осыпания почвы.
2. Установить в колодец трубу. Ее можно заменить опалубкой или самостоятельно изготовленными бетонными стенами.
3. Насыпать на дно получившегося колодца слой керамзито-песчаной смеси толщиной 30 см .Он должен располагаться выше уровня промерзания грунта на 15 см.
4. Выкопать траншею, идущую от строения до колодца с наклоном в его сторону, и уложить в нее трубу канализации. После этого ее подсоединяют к сливу бани одним концом, а другой выводят в колодец. Стандартный уклон трубы составляет 2 см/м. Желательно располагать трубу на 60—70 см ниже уровня промерзания.

Но иногда для этого приходится изготавливать слишком глубокий колодец, поэтому можно использовать альтернативный вариант — утеплить трубы, чтобы они не замерзали.

Пластиковые емкости для канализации

Пластиковые бочки под канализацию достаточно популярны на сегодняшний день. Найти сосуд емкостью до 3-4 кубометров не составляет труда, а такого объема уже достаточно для устройства полноценного переливного септика.

К преимуществам бочек из полимерных материалов специалисты относят следующие их свойства:

Пластиковые бочки под канализацию

Для объективности стоит упомянуть и о существенном недостатке токай бочки.

В связи с этим монтаж септика из пластиковой бочки требует выполнения дополнительных мероприятий по ее крепежу.

Какие материалы понадобятся для строительства?

Сливная яма из кирпича

Если почва на участке достаточно прочная и, при этом обладает хорошими дренажными свойствами, то для строительства бани не потребуется много материалов. Сами стенки ямы укреплять не придется, а дно сливной ямы необходимо будет покрыть слоем щебня и речного песка. К сожалению, такие идеальные условия имеются далеко не на всех участках.

В большинстве случаев, стены ямы требуют укрепления, чтобы не допустить осыпания. Для этого используют кирпичную кладку, листы шифера или аналогичный материал. Как вариант, можно использовать металлическую или пластиковую бочку без дна.

В нижней части стенок бочки также нужно будет проделать некоторое количество отверстий, чтобы вода могла отфильтровываться через грунт.

Нужно заметить, цилиндрическая форма ямы наиболее выгодный вариант. Дело в том, что в этом случае нагрузки распределяются по стенкам более равномерно, и вероятность разрушения этой конструкции минимальна, в отличие от камеры в форме куба.

Бочки из металла

Бочка для канализации из металла

Такие емкости применялись достаточно широко на протяжении целого ряда лет. Основной причиной служило то, что металлические бочки под канализацию, а так же цистерны различного объема, было достаточно легко приобрести по остаточной стоимости в период развала многих промышленных предприятий.

На сегодняшнем этапе приобретение металлической емкости значительного объема достаточно проблематичное и дорогостоящее занятие, поэтому чаще всего для монтажа небольших сливных ям используют стандартные бытовые 200-250 литровые металлические бочки.

Данные бочки отличаются высокой прочностью, они способны выдерживать значительные механические нагрузки.

Но стоит учитывать и то, что металлические конструкции имеют и целый ряд недостатков, которые существенно ограничивают сферу их применения:

По большому счету металлические бытовые бочки могут использоваться в качестве обсадной трубы для небольшого дренажного колодца. В этом случае можно даже состыковать 2-3 бочки, что позволит увеличить объем устройства. Металл предотвратит осыпание стенок котлована, а удаленное дно и прорезанные в шахматном порядке отверстия обеспечат фильтрацию влаги.

Конечно, использование металлической цистерны позволит соорудить септик, отвечающий всем требованиям. Некоторые производители выпускают подобные установки, но такое устройство будет иметь значительный вес, что влечет за собой необходимость применения подъемной техники при монтаже.

Важность сливной ямы

Баня – это помещение, в котором присутствует большое количество влаги.

Исключение: когда ей не пользуются, баня остается сухой. Иначе, для мытья или обливания необходимо вода.

Кроме этого, вода используется, чтобы навести в бане чистоту – помыть полы, полоки, почистить парилку.

При строительстве бани следует подумать о сливе воды из нее, чтобы жидкость сливалась в определенное место.

Иначе, если вы сконструируете баню так, что жидкость будет проникать через пол, она через некоторое время начнет застаиваться в грунте.

1. в бане будет присутствовать неприятный запах;
2. под полом начнет образовываться плесень.

Эти явления не способствуют здоровому времяпровождению в бане.

А, как известно, человек приходит именно в баню, чтобы получить порцию здоровья. Вот поэтому очень важно, чтобы в бане присутствовала сливная яма.

Вопреки мнению, что фекальных масс нет, значит и сбор сливных вод абсолютно не нужен.

Этапы строительства

Первым и наиболее трудоемким этапом строительства является подготовка траншеи, то есть земляные работы. Куда девать вынутый грунт? Как правило, если это качественная почва, то ее можно просто распределить по участку. В том случае, если это глина, камни или песок, то грунт лучше вывести с участка.

Если решено оборудовать яму кирпичной кладкой, то лучше выбрать керамический кирпич. Этот материал наиболее долговечен, так как не боится влаги.

Из соображений экономии стройматериалов кладка сливной ямы осуществляется в полкирпича. При этом важно не забывать оставлять щели межу торцами, которые будут служить дренажными отверстиями.

Совет! Вместо кирпича можно использовать природный камень.

После завершения кладки нужно приступить к формированию водопроницаемого дна. Для подсыпки, как уже упоминалось, используют щебень и песок, но можно воспользоваться и строительным мусором – битым кирпичом или бетоном.

Совет! Слой подсыпки для дренажа должен быть не менее 20 см.

Укрепление стенок ямы при помощи кирпичной кладки или других методов завершается на расстояние около40 смот земли. Сверху яма закрывается железным листом или выполняется перекрытие из бетонной плиты.

Совет! Если оборудуемая яма расположена на площадке, где будет ездить транспорт, то толщина железобетонной плиты перекрытия должна быть не менее 25 см.

В том случае, если грунт на участке глинистый и плохо пропускает воду, то стоит оставить в плите перекрытия отверстие, через которое можно производить выкачку стоков.

Совет! При устройстве такого отверстия нужно позаботиться о прочной и надежно закрывающейся крышке для него, особенно в том случае, если в доме проживают дети.

Оставшееся свободное пространство до уровня земли заполняется вынутым из ямы грунтом. Такое устройство сливной ямы достаточно надежно, поверх нее можно без опаски ходить и ездить. А чтобы замаскировать этот неприглядный кусок участка, поверх можно разместить клумбу.

Коротко о главном

Система слива сточных вод для бани организуется до начала основного строительства.

Существует 3 способа как сделать полы в бане со сливом: проливной, протекающий и сплошной. Чаще используются 2 последних покрытия.

Выбирают систему водоотведения для конкретного участка, руководствуясь пожеланиями к эксплуатации парной.

Есть 4 основных способа как организовать систему слива воды в бане: приямок, дренажный и сливной колодцы, грунтовая фильтрация. Все способы подходят под разные требования к эксплуатации бани.
