Изготовление станка для гибки металла своими руками — размеры, фото и пошаговое описание

Самодельный станок для гибки листового металла: подробные фото пошагового изготовления станка.

Для работы с листовым металлом часто требуется выполнить его изгиб под нужным углом. Таким образом создаются различные компоненты для кровли, металлические подоконники, короба для вентиляции, системы стоков воды и другие изделия.

Это приспособление можно повторить в условиях небольшой мастерской без использования сварочного аппарата.

Материалы для изготовления самоделки:

• — Стальной уголок 50х50 мм.
• —  Квадратная профильная труба.
• — Доска.
• — Болты, шайбы, барашковые гайки М8, саморезы по дерев.у
• — Винты, гайки М5, М6, дверные петли.
• — Краска.

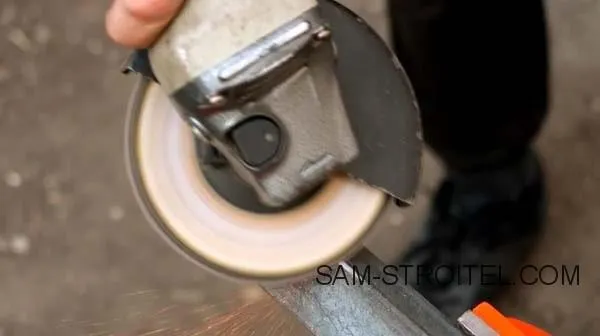

• — Лепестковый зачистной и отрезной диски.

Далее на фото показан процесс изготовления станка:

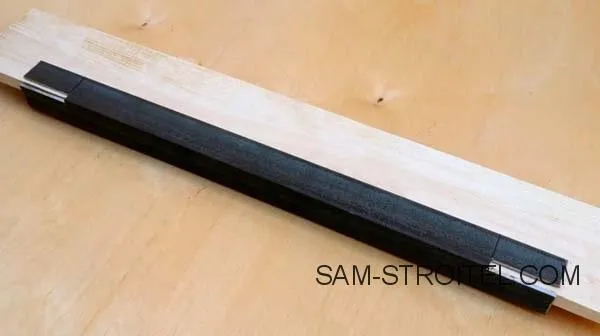

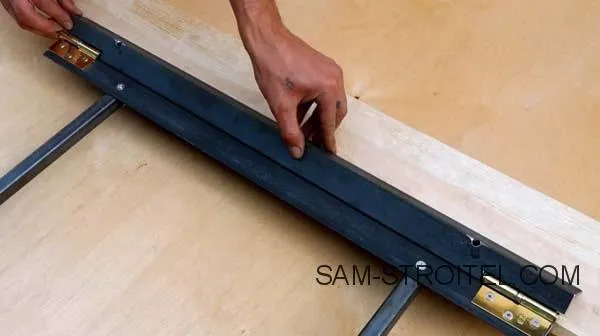

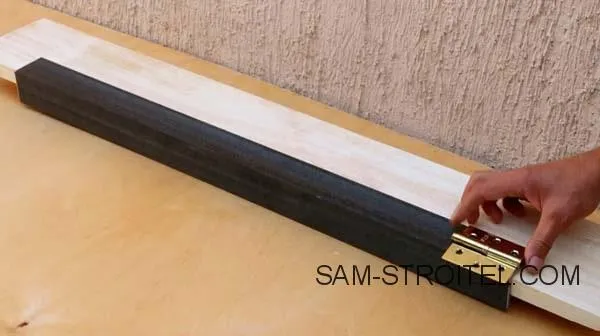

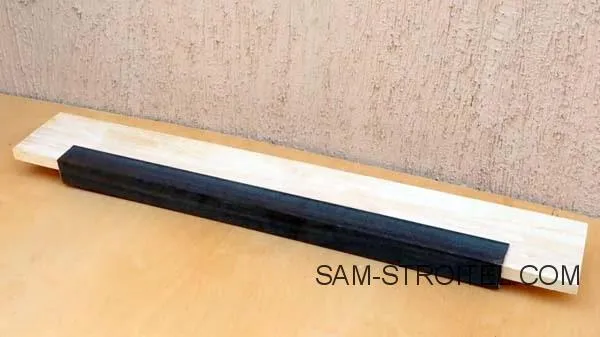

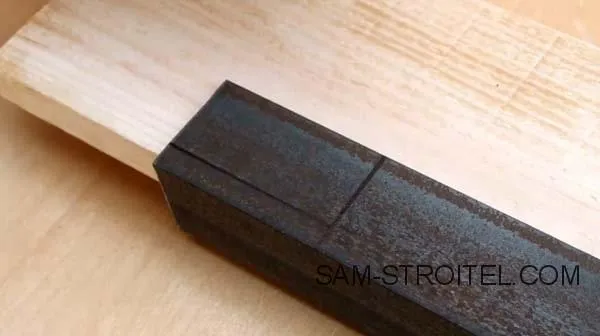

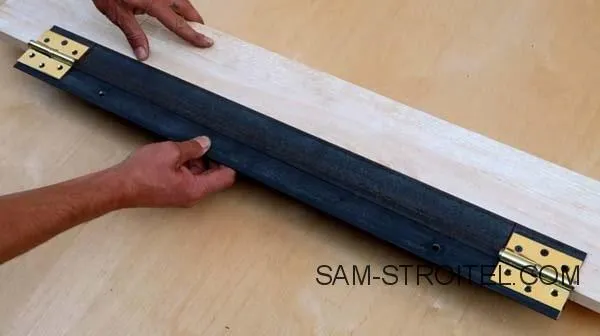

Основой для станка послужит сосновая доска 100х30 мм. К краю доски будет крепиться неподвижная губка из стального уголка 50х50 мм.

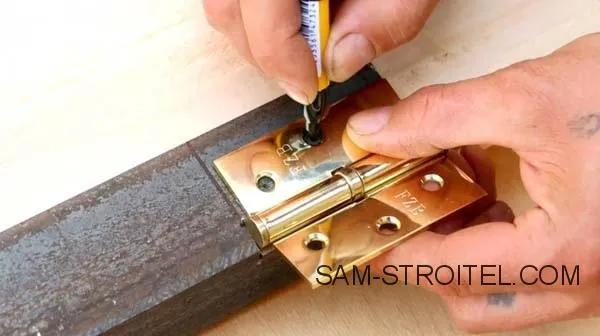

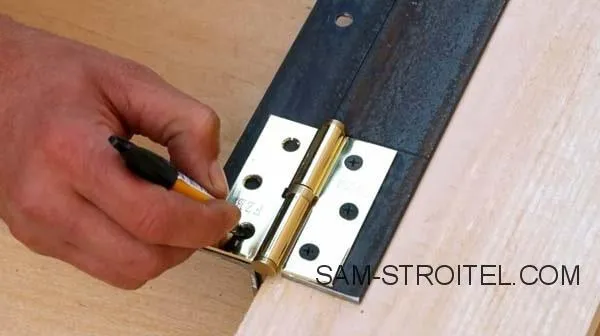

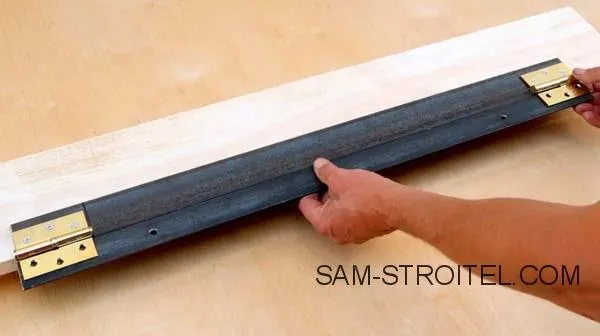

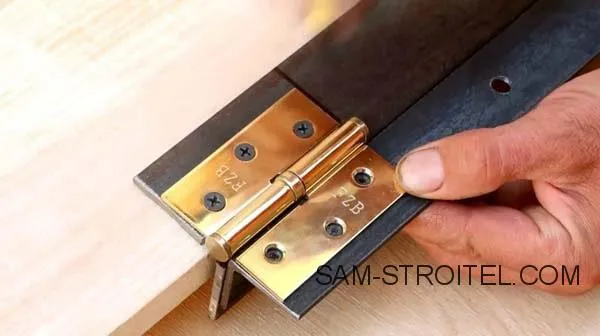

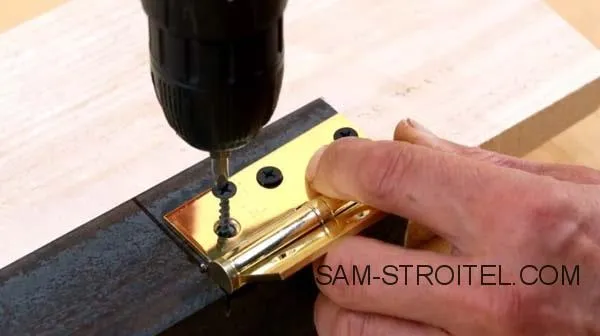

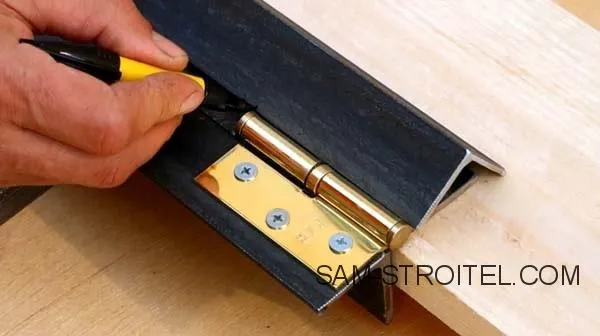

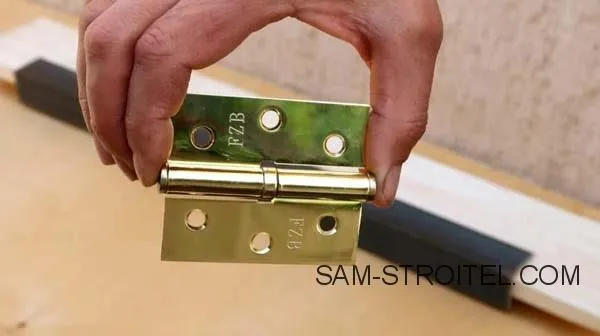

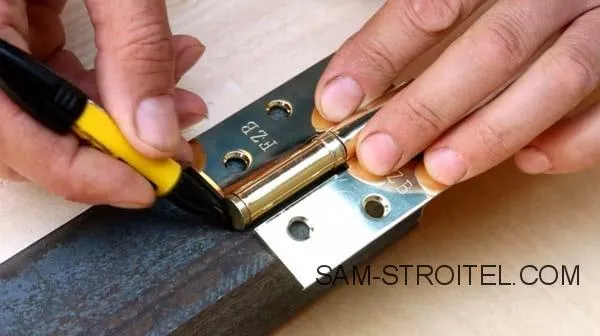

К краям уголка прикладываются дверные петли, и отмечается место, где расположен край штифта.

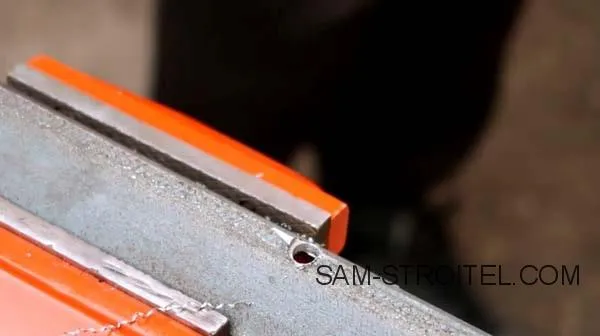

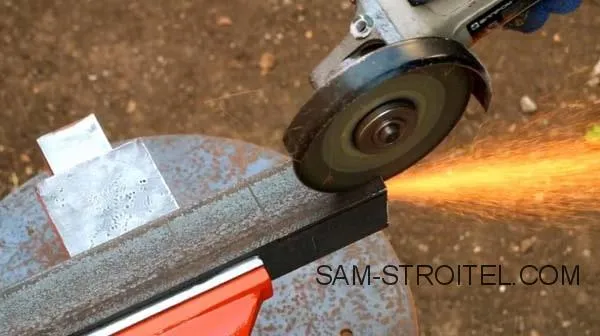

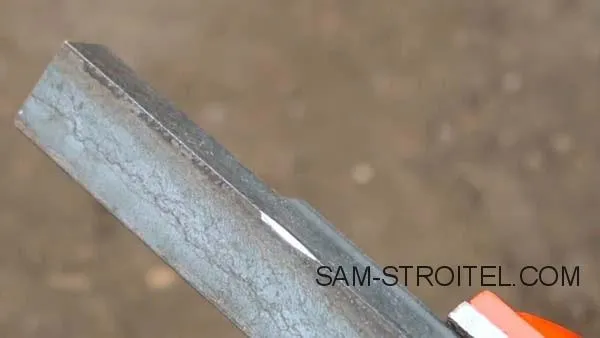

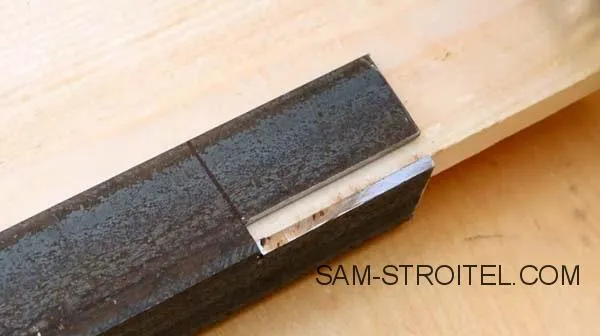

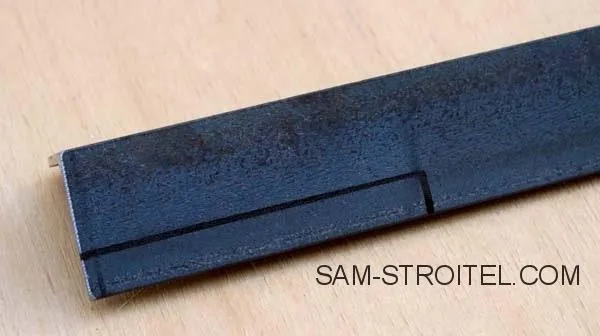

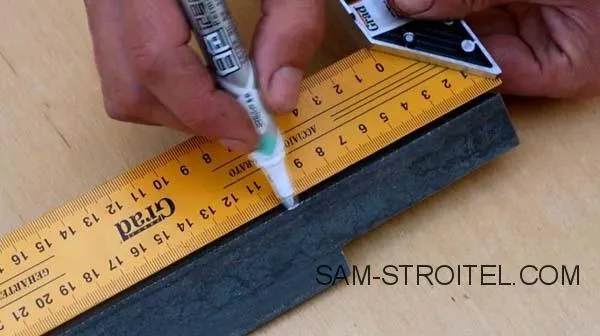

Затем размечается и вырезается выемка для кулачков.

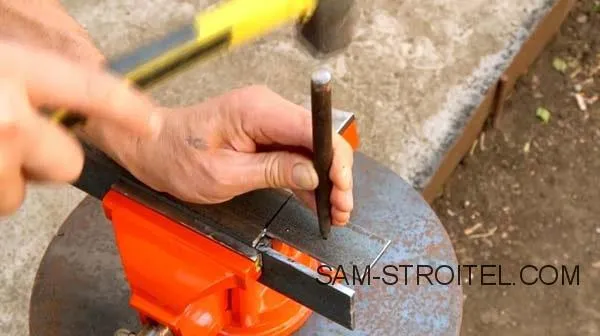

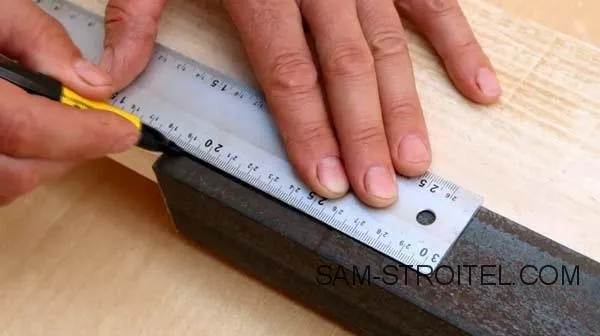

Теперь на уголке размечаются центры отверстий для саморезов.

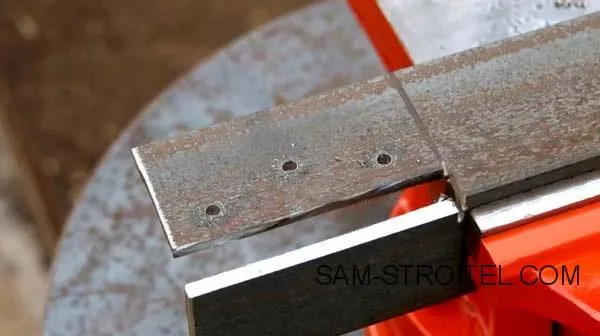

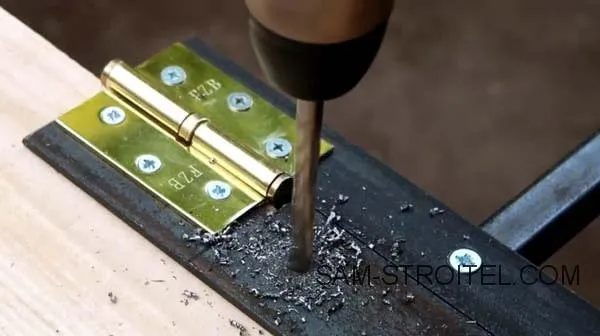

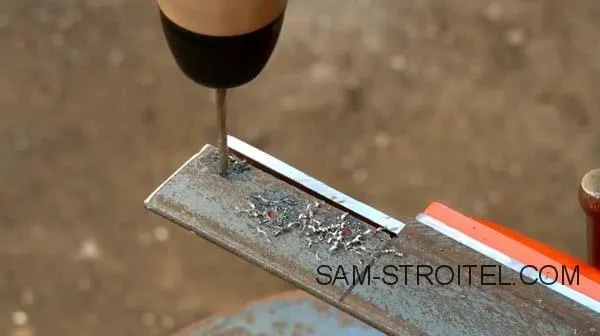

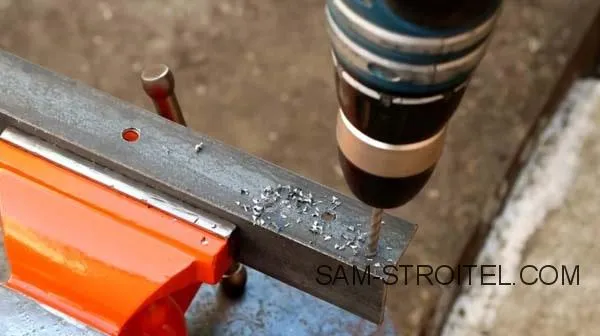

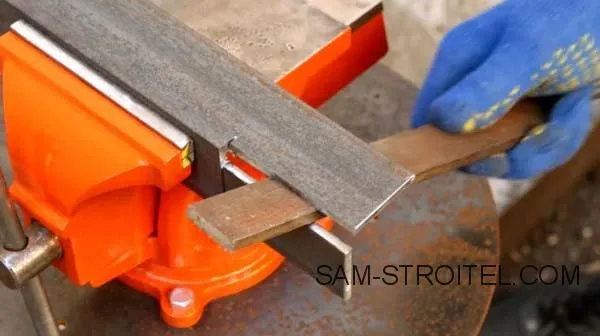

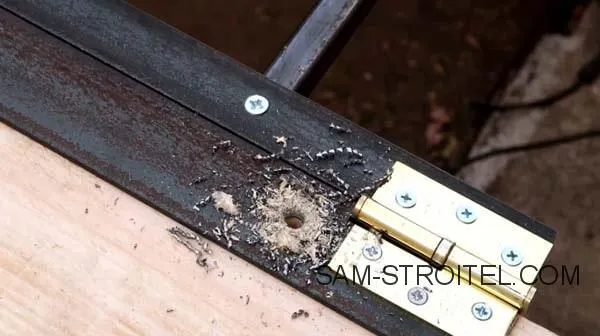

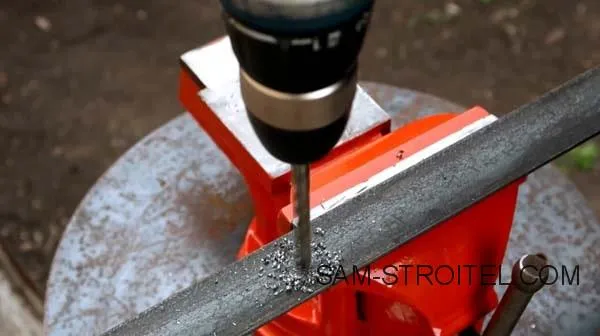

Зафиксировав заготовку в тисках, автор сверлит по три 3-мм отверстия для каждой из петель.

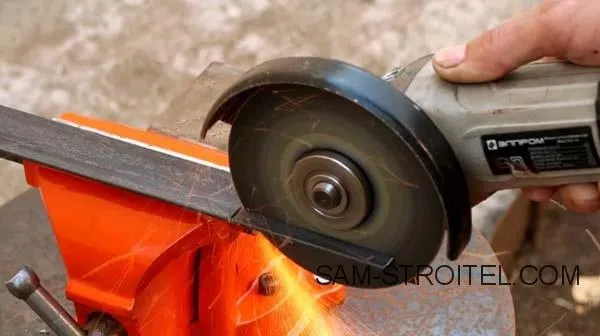

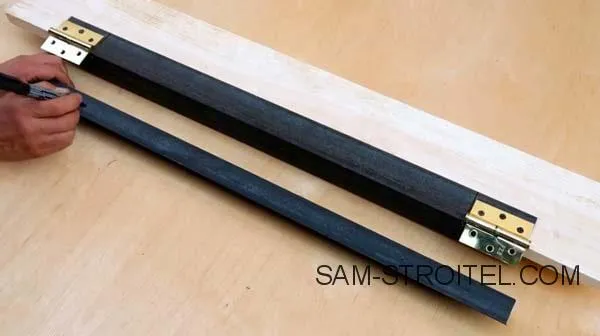

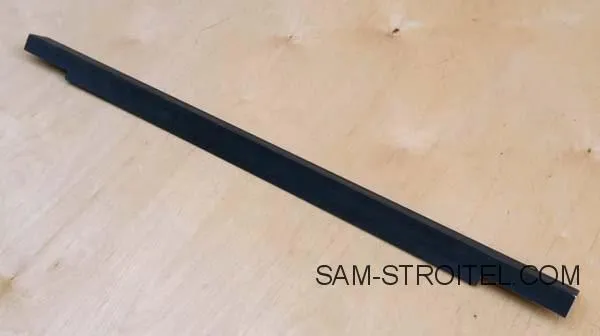

Наклонная губка вырезается из стального уголка 40X40 мм той же длины.
Немного отступив от краев петель, автор делает два 8-мм отверстия для крепления рычагов.

Теперь нужно сделать 5-мм сверлом по металлу отверстия для винтов в наклонной губке.

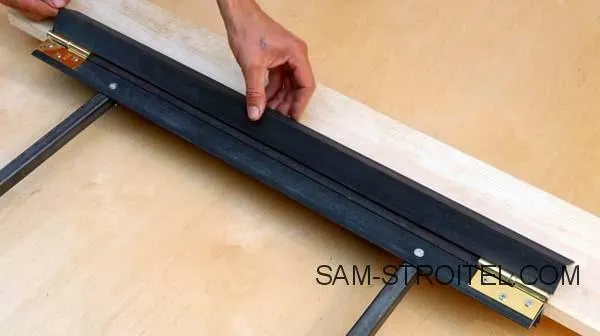

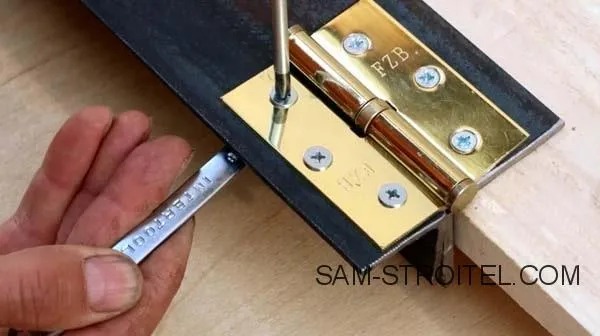

Крепится губка к петлям при помощи винтов с потайной головкой и гаек М5.

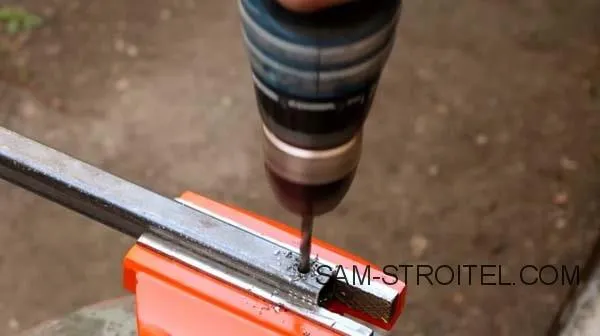

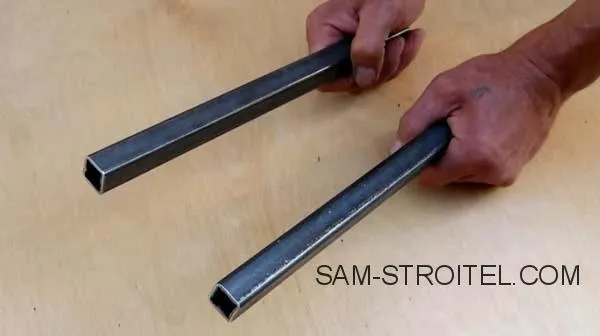

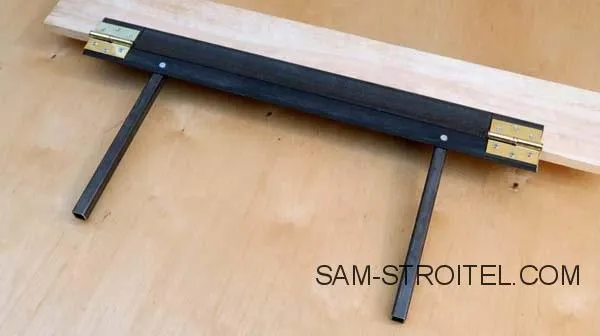

Рычагами послужат два куска квадратной профильной трубы 25X25 мм. На краях заготовок размечаются и сверлятся 8-мм сквозные отверстия.

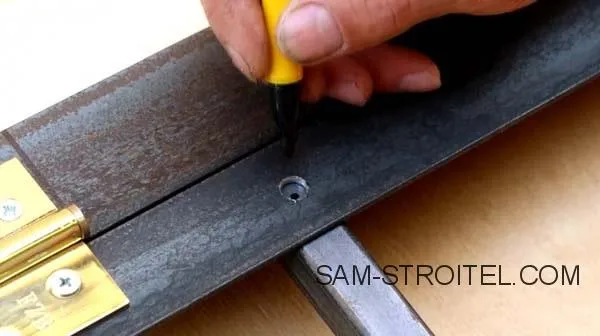

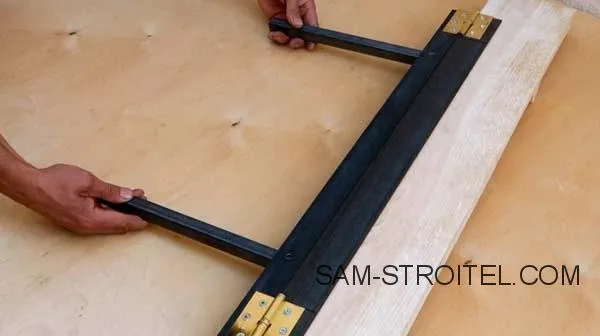

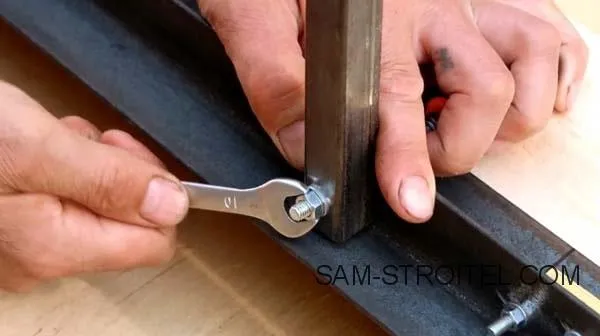

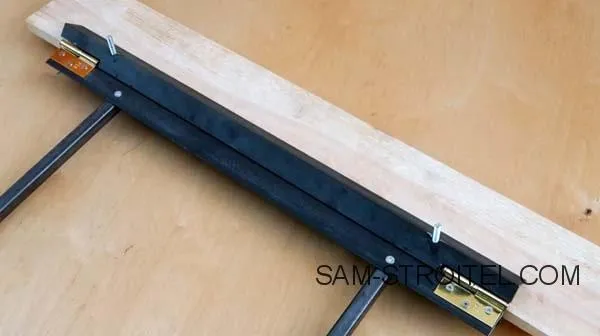

Рычаги крепятся к губке винтами и гайками М5. Верхнюю часть отверстий на губке обязательно нужно рассверлить зенковкой под потай.

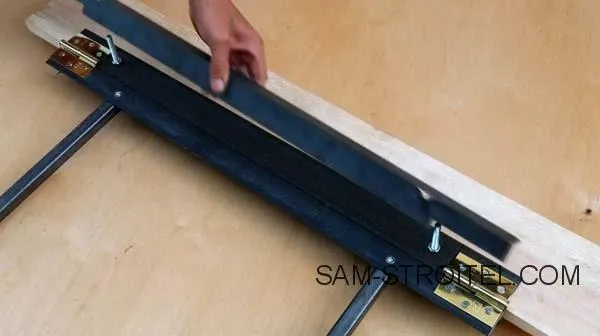

Третьим элементом из уголка будет сам прижим. Вырезы под кулачки обязательно делаются и на его ребре.

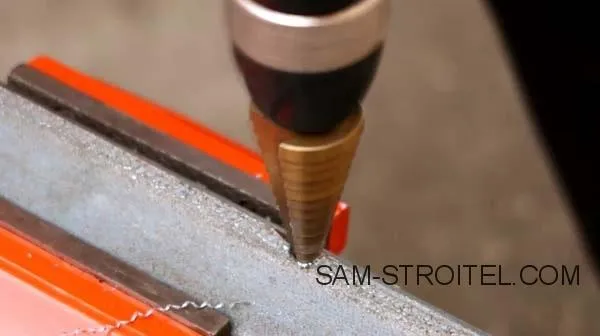

8-мм отверстия для винтов автор делает с помощью ступенчатого сверла.

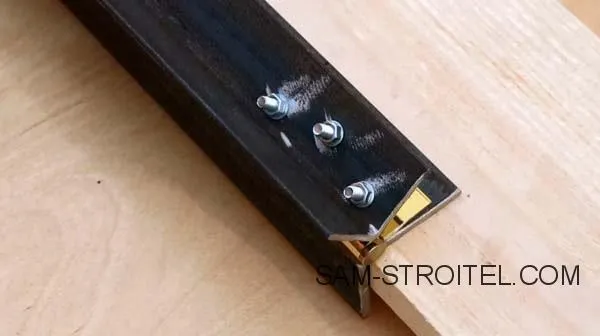

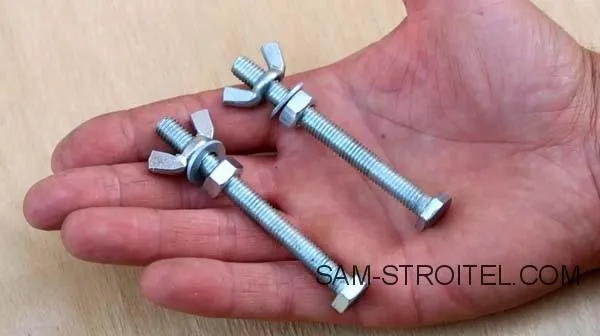

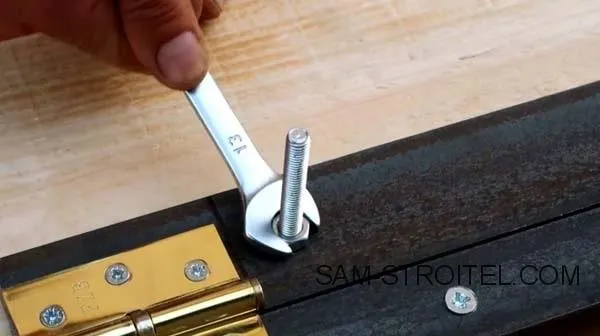

В качестве прижимов послужат болты и барашковые гайки М8. Болт продевается через основание, и фиксируется гайкой.

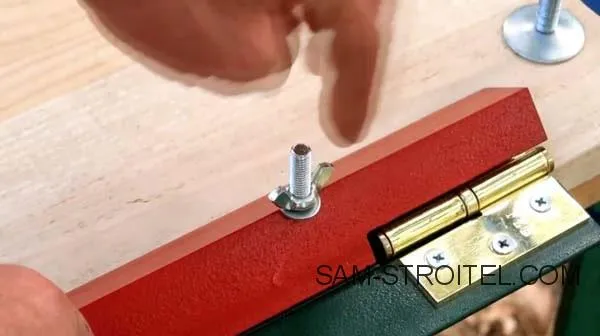

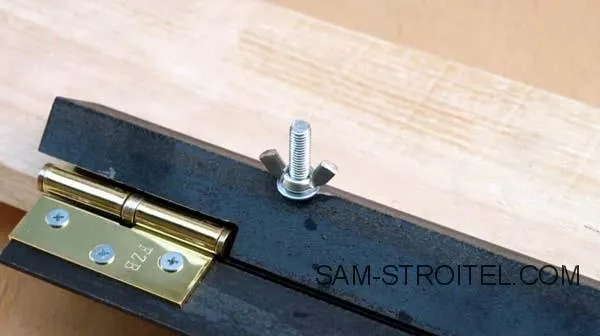

Барашковые гайки навинчиваются после установки прижима.

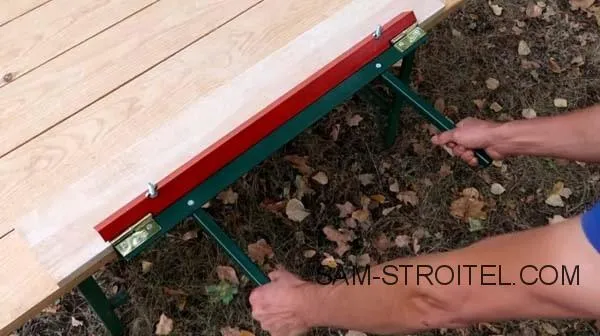

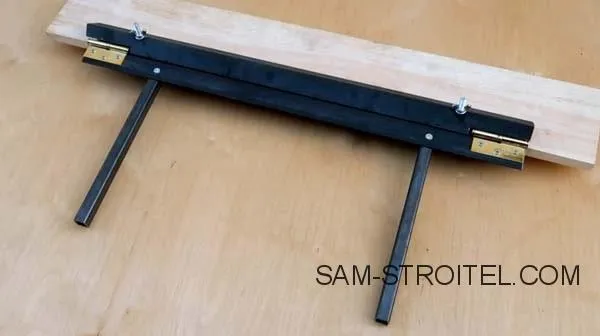

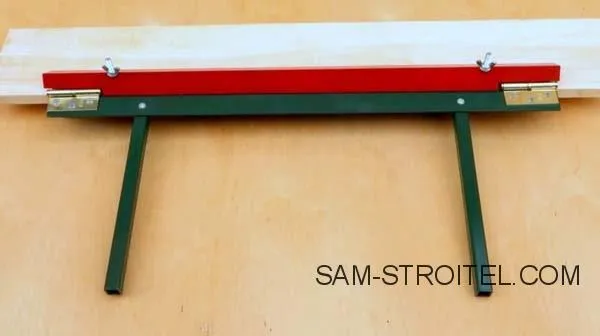

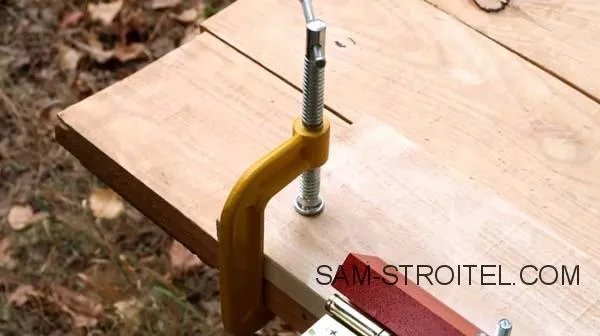

Самодельный станок листогиб готов к работе. Крепится это приспособление к верстаку с помощью пары струбцин.

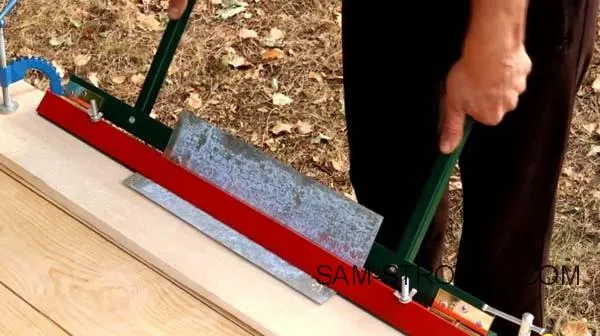

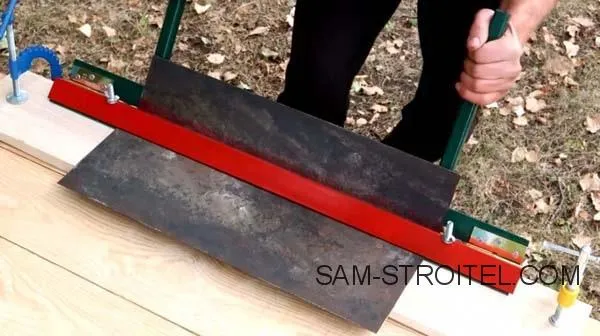

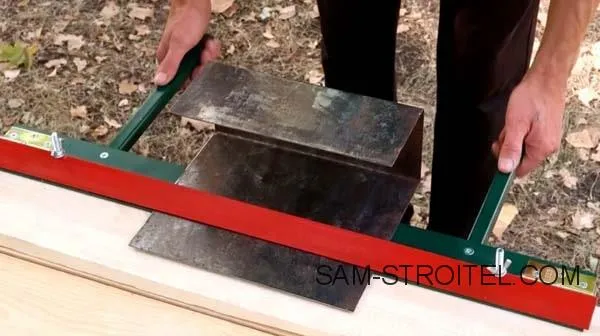

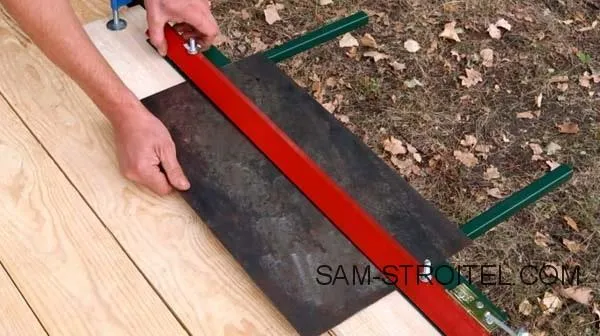

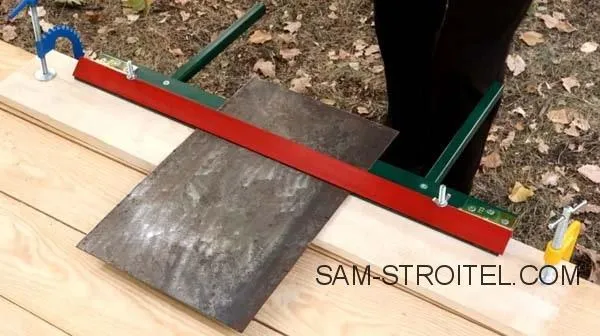

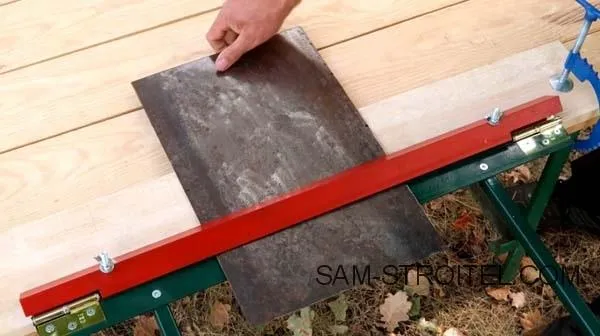

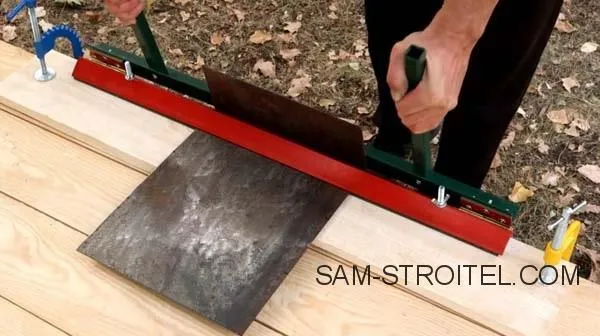

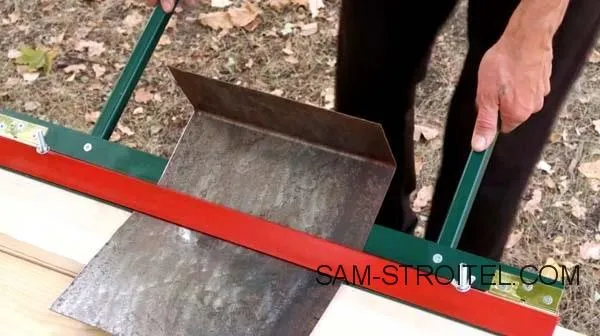

Вырезав и разметив лист, он просовывается под прижим, и затягиваются барашковые гайки.

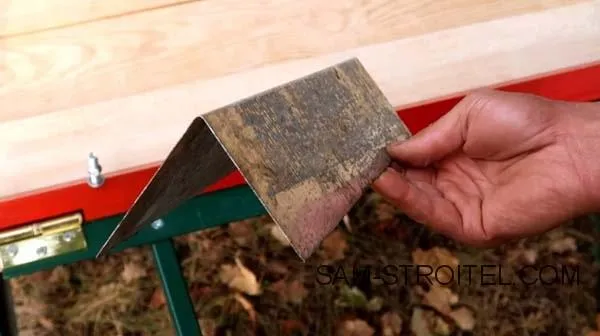

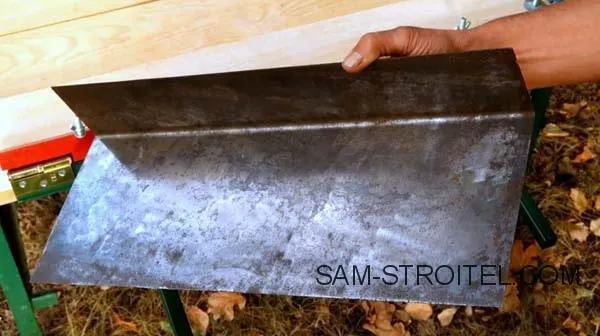

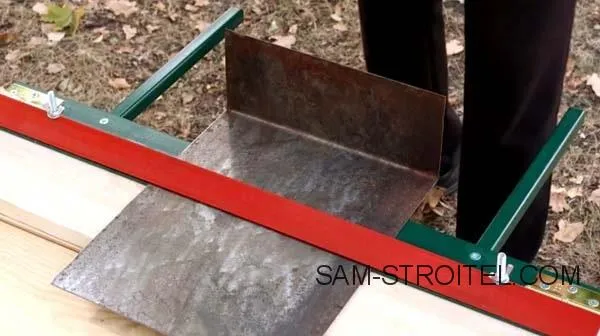

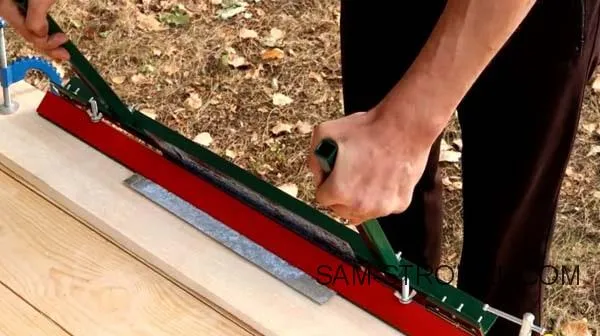

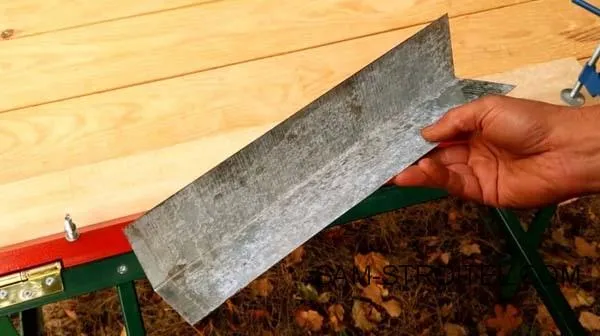

Первый изгиб выполняется на угол около 95 градусов (заготовку нужно немного перегибать), в итоге получается прямой угол.

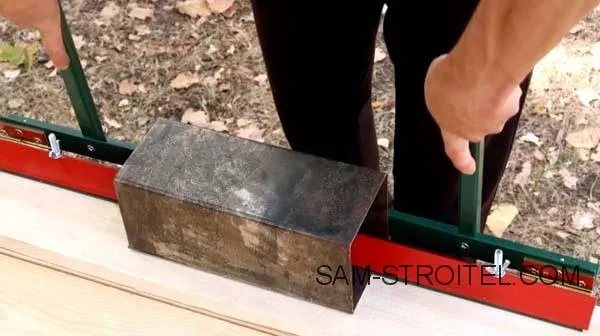

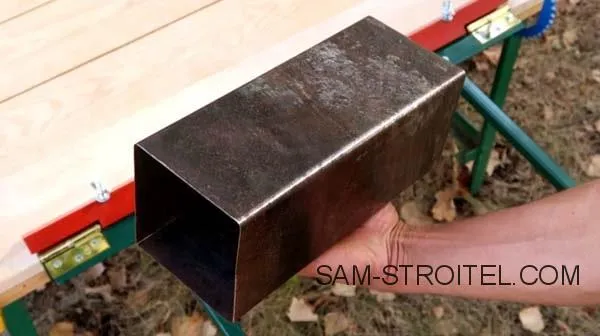

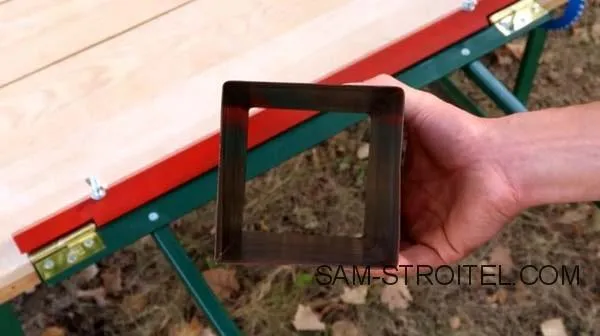

Продвигая заготовку, и повторяя операции, автор изготавливает простой короб.

Процесс изготовления станка можно также посмотреть в этом видео:
