Алгоритм монтажа электрического теплого пола своими руками начинается с подготовки места для установки терморегулятора и датчика пола.

Размещаем терморегулятор

Отмеряем расстояние для размещения терморегулятора

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Содержание:

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!
Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

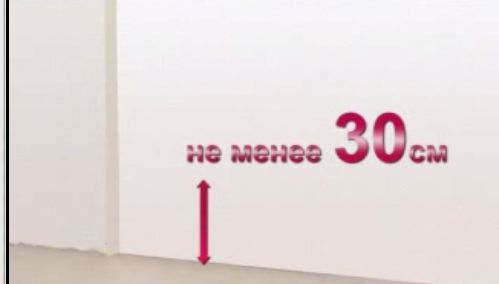

Вы можете разместить терморегулятор в месте, удобном для управления, но не забывайте, что минимальная его высота над полом должна составлять 30 сантиметров.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Высота должна быть не менее 30 см

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Высверливаем гнездо для размещения терморегулятора

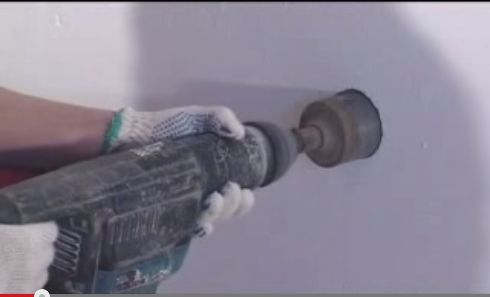

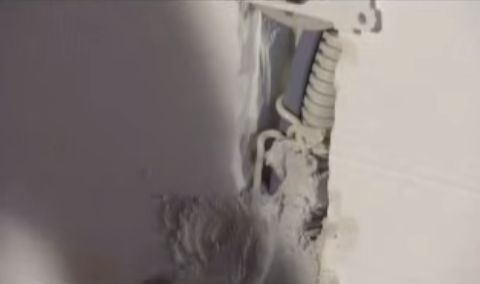

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Участки для размещения проводов

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

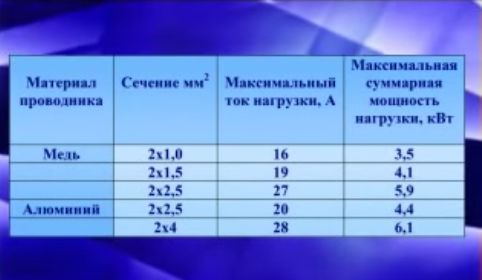

Таблица — Для расчета потребного сечения кабеля

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Готовим поверхность пола

На следующем этапе вам необходимо подготовить поверхность пола к монтажу.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Готовим поверхность пола к монтажу

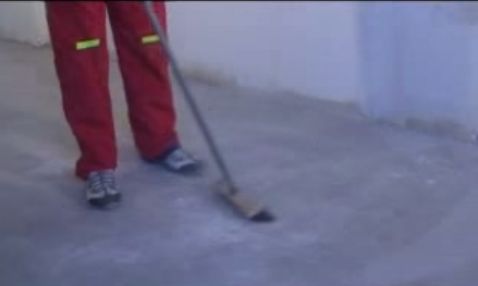

Удалите оставшийся строительный мусор с поверхности пола. Для этого вы можете воспользоваться обычной щеткой.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Грунтовка поверхности пола с помощью обычного валика

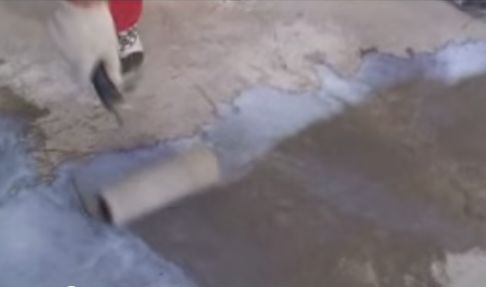

Используя валик, проведите грунтовку поверхности перекрытия. Слой грунтовки необходим, чтобы цементно-песчаная стяжка имела лучший контакт с поверхностью.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

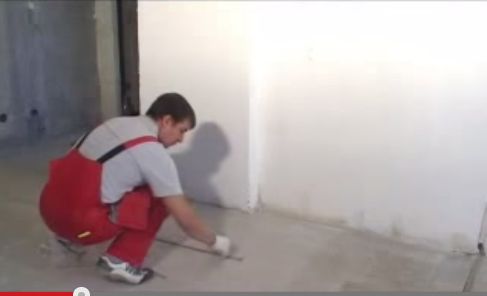

Отмечаем на полу места где не будут проходить нагреваемые кабели

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Отметьте на поверхности пола место, где не будут проходить нагревательные кабели. Не стоит размещать кабели нагрева в местах, где у вас будет находиться стационарная мебель или элементы сантехники.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Укладка кабеля нагрева за 5 см от стены

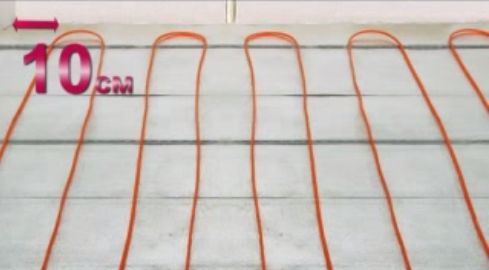

Также учтите, что кабель нагрева пола должен отстоять на расстоянии около 5 см. от стен помещения. Также учтите, что расстояние между кабелем нагрева и другими приборами нагревадолжно составлять около 10 см. Такой отступ необходимо делать, например, от элементов отопительной системы.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Укладка кабеля для электрического теплого пола

Укладываем теплоизоляцию и закрепляем монтажную ленту

Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

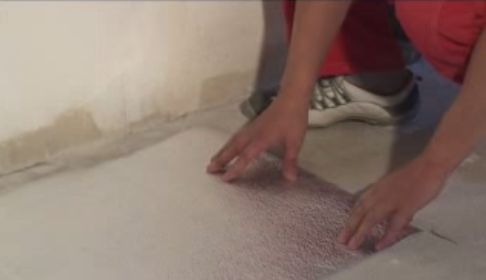

Укладываем слой теплоизоляции на поверхности пола

В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.

В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Крепление листов теплоизоляции пола между собой

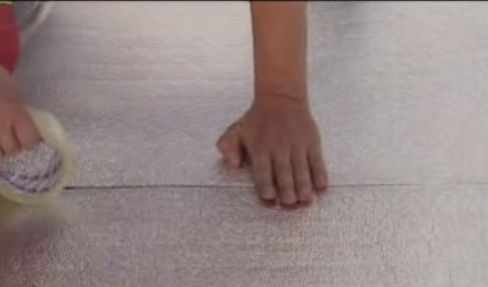

Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Раскладываем монтажную ленту для крепления электрического кабеля

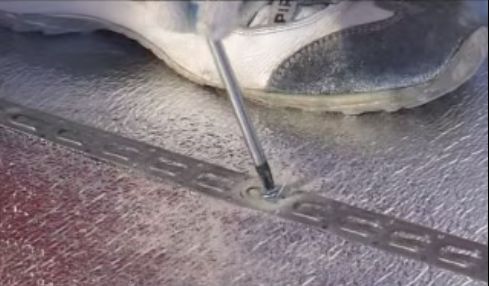

Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.

Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.

Монтируем нагревательные секции

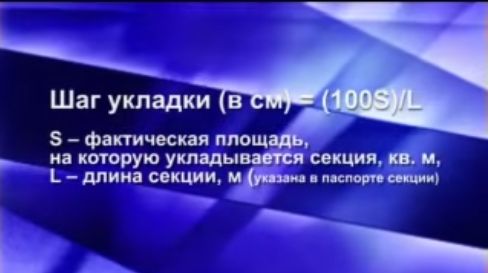

Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Формула для расчета шага укладки кабеля

Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

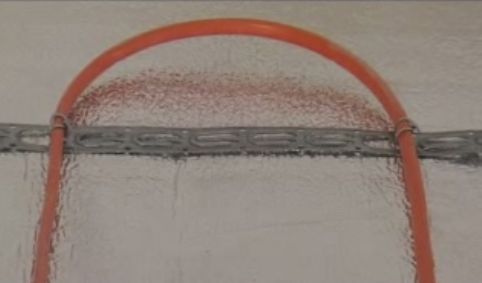

Образец крепления нагревательного элемента электрического пола к монтажной ленте

Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

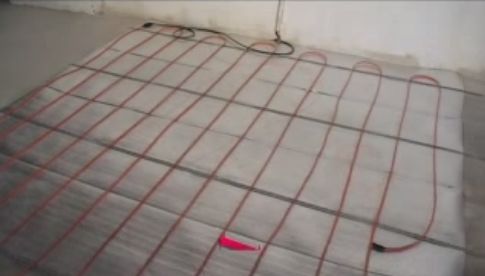

Укладка нагревательного кабеля на пол — фото

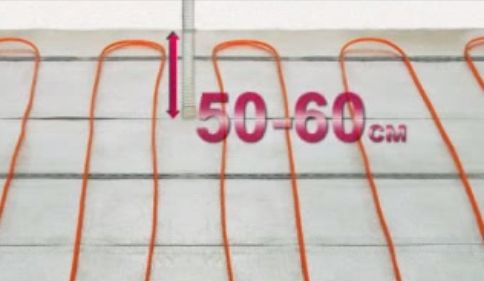

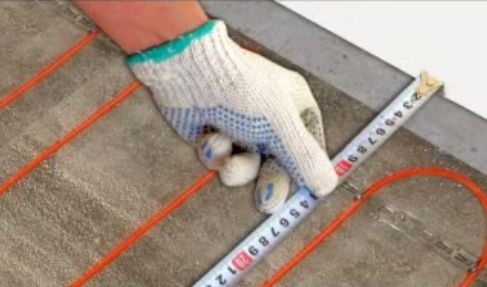

Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Советы по укладке кабеля

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

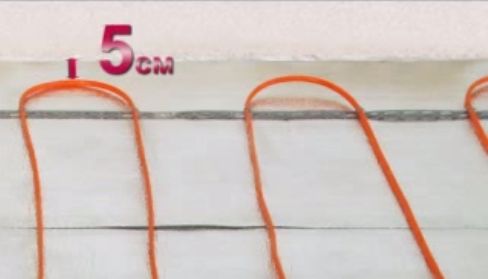

Также следите за тем, чтобы кабель нагрева находился на дистанции не менее 5 сантиметров от стен помещения.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Схема монтажа нагревательного кабеля

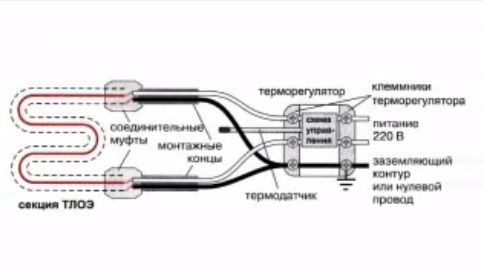

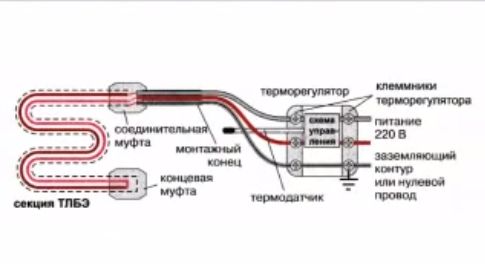

Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Схема монтажа электрического кабеля для теплого пола

При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.

Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

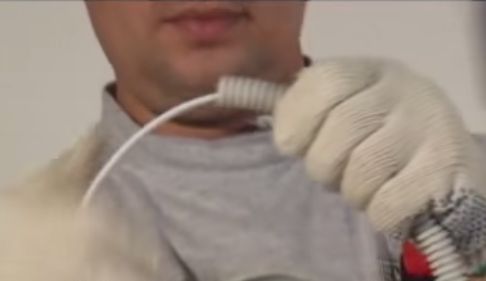

Размещаем температурный датчик в защитной гофрированной трубке

Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Образец крепления датчика

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Выводим температурный датчик

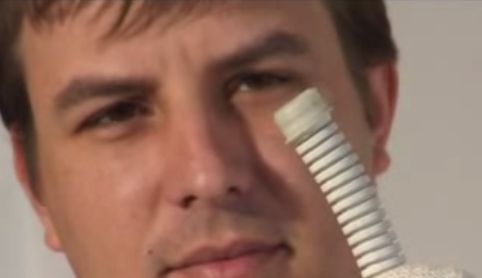

Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Фиксация гофротрубки для теплого пола

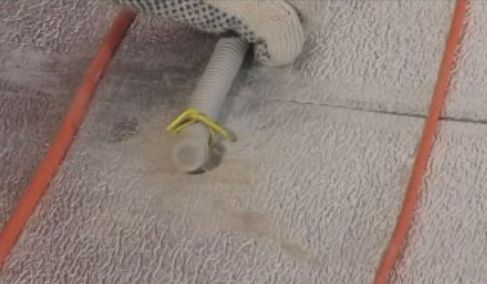

Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Заполняем монтажный канал раствором алебастра

После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Подключаем конец кабеля к терморегулятору

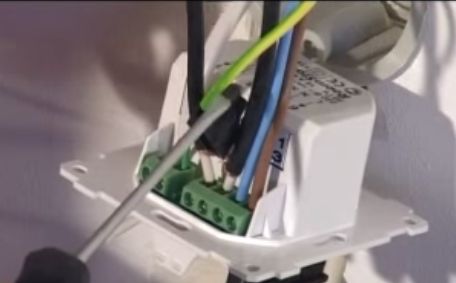

Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.

После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.

Монтируем стяжку

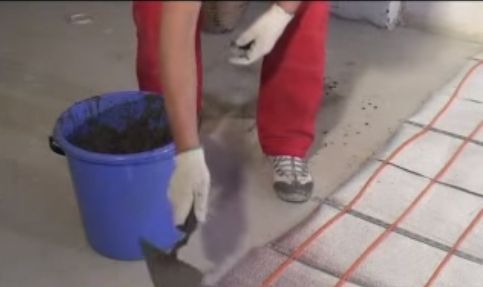

Выставляем маяки для выравнивания пола, отмечаем ими необходимую высоту цементно-песчаной стяжки. После этого замешиваем необходимое количество раствора и размещаем его на поверхности.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Разравнивание цемента с помощью мастерка

Разравнивайте стяжку широким мастерком или правилом.

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Минимальная толщина стяжки под электрический теплый пол не должна быть менее 3 сантиметров.

После полного высыхания раствора, разместите на стяжке подложку, а затем уже приступайте к монтажу финишного напольного покрытия – ламината.

Видео — монтаж электрического теплого пола своими руками
