Определение «электрогенератора» стоит уточнить. Многие ассоциируют его с генераторами, которые используются в бензиновых или дизельных двигателях. Это, безусловно, наиболее распространенные варианты, которые можно найти в автомобилях и бытовых электростанциях с двигателем внутреннего сгорания. Однако электрический генератор, по сути, является устройством, которое преобразует различные виды энергии в электричество.

Электрогенератор своими руками

Содержание:

Энергию атома в домашних условиях использовать не получится (не те масштабы). Энергию солнца, ветра, движущейся воды и тепловую энергию ( ДВС) использовать по силам.

Энергия солнца

Солнечная батарея — альтернативный источник энергии, не отличается большой мощностью, но как вспомогательная (резервная) система уже довольно широко распространена. Электрогенератор своими руками

Она напрямую генерирует электричество, которое используется для заряда аккумулятора. Конечно, электростанция работает днем и мощность зависит от продолжительности светового дня. Если посмотреть на карту инсоляции России , то  видно, что продолжительность «солнечного сияния» на половине территории составляет от 1700 до 2000 часов в год, а в южных регионах (удивительно, в Якутске) более 2000 часов.

КПД таких батарей колеблется в пределах 9% — 25% от заявленной мощности (зависит от типа элемента), наиболее распространены модели с КПД 14-19%. Если не вдаваться в отличительные особенности батарей, то в большинстве случаев, чтобы получить 1 кВт электроэнергии необходима панель площадью от 7 до 10 кв. м. А теперь можно умножить на количество солнечных часов и получить неплохую цифру годовой экономии…

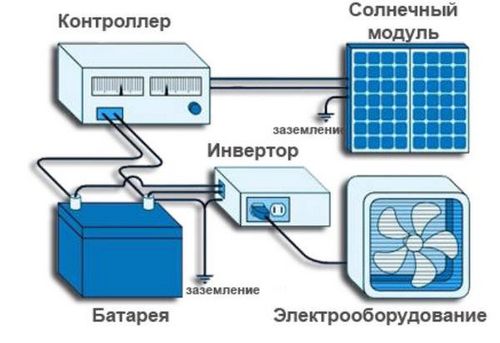

Чем еще хороши солнечные батареи — простотой монтажа. Если не монтировать систему по принципу «подсолнуха», с поворотом относительно положения солнца, то схема солнечного генератора очень проста.

Электрогенератор своими руками собираем самостоятельно

Расположение стационарной батареи для круглогодичной

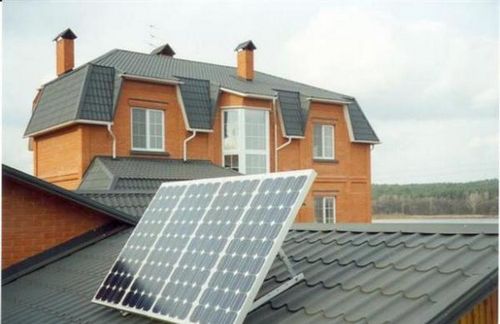

эксплуатации должно быть 15° к широте, для летних месяцев надо отнять 15° от широты. Хотя для небольших систем можно увеличить мощность до 50%, отслеживая азимут солнца, так как отклонение батареи от перпендикуляра солнечного луча не более чем на 15° дает 99% гелиорадиации. Высоту солнца можно и не отслеживать, так как она в основном попадает в 30° разброс. Главное все это учесть при установке батареи, например, на скатной кровле. Электрогенератор своими руками

Электрогенератор своими руками собираем самостоятельно

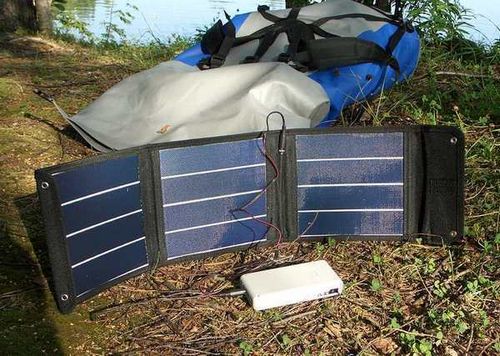

Кроме стационарных систем можно купить или изготовить своими руками переносную солнечную электростанцию, мощности которой вполне будет хватать для подзарядки телефона или планшета где-нибудь на природе.

Электрогенератор своими руками собираем самостоятельно

Энергия ветра

Ветер — еще один экологически чистый вид энергии. Но если солнечная энергия преобразуется в электрическую при помощи фотоэлементов просто (с точки зрения конечного потребителя), то ветряной электрогенератор — это сложное инженерное сооружение, требующее проведения целого комплекса работ. По сути в домашних условиях необходимо повторить промышленную установку. Электрогенератор своими руками

Электрогенератор своими руками собираем самостоятельно

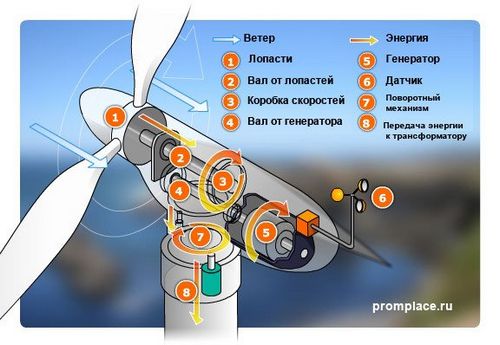

Основные узлы: двигатель — мультипликатор (редуктор) — генератор постоянного тока — контролер заряда аккумулятора — аккумулятор — преобразователь напряжения.

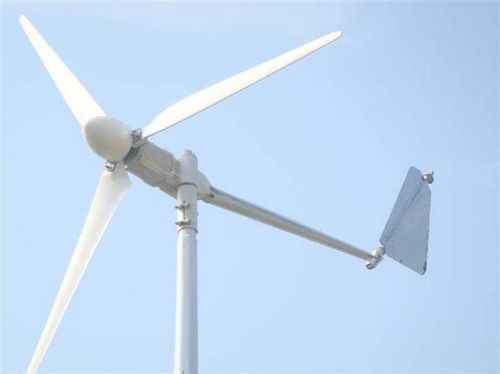

Ветряной двигатель, или ветроколесо, может быть с горизонтально ориентированной осью и вертикальной. В первом случае — это знакомая (и самая распространенная) конструкция с пропеллером.

Электрогенератор своими руками собираем самостоятельно

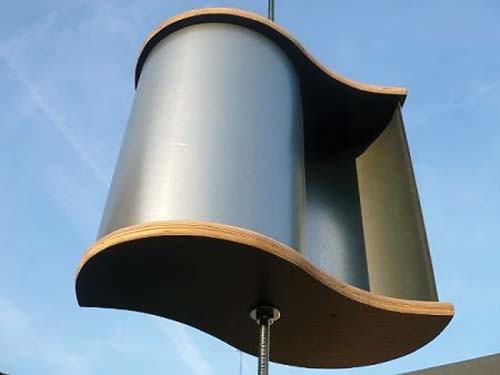

Вертикальная ось — это ветродвигатели на основе ротора Дарье или Савониуса. Из них двоих сделать электрогенератор своими руками проще по второму варианту.

Электрогенератор своими руками собираем самостоятельно

У каждой схемы есть свои преимущества.

Вертикально-осевые имеют КПД не больше 15%, но они и имеют гораздо ниже уровень шума, а ротор Савониуса довольно несложен с точки зрения ветродвигателя. К тому же такой тип меньше зависит от силы ветра и не требует ориентации относительно направления воздушного потока. Электрогенератор своими руками

Горизонтально осевые модификации имеют более высокое КПД, но требуют ориентирование относительно направления воздушного потока (флюгером, или лопатой) и защиту от сильного ветра. К тому же они довольно шумные не только из-за аэродинамических шумов, но добавляются и механические (все-таки опорный подшипник «шумит»). Плюс ко всему, для генерации приличной мощности нужен немаленький размер винта. Но тем не менее, именно этот тип используется практически во всех промышленных образцах.

Теперь о пропеллере, его размерах и количестве лопастей. Существует уже строго выверенная, в том числе и опытным путем, таблица зависимости мощности установки от скорости ветра, размера лопасти и их количества.

Чтобы не путаться с дробями стоит привести простой расклад при скорости ветра 4 м (КПД горизонтального «ветряка» 0.35, КПД генератора — 0.9, редуктора — 0.8):

  • диаметр 2 м: 2 лопасти — 10 Ватт, 3 лопасти — 15 Ватт, 4 лопасти — 20 Ватт, 6 лопастей — 30 Ватт, 8 лопастей — 40 Ватт;
  • диаметр 4 м: 2 лопасти — 40 Ватт, 3 лопасти — 60 Ватт, 4 лопасти — 80 Ватт, 6 лопастей — около 120 Ватт.

В принципе, при увеличении диаметра зависимость не совсем линейная, но общее представление дает. Чтобы получить 500 Ватт при скорости ветра 4 м в секунду необходим диаметр ветрового колеса для 2 лопастей — 14 м, 3 лопастей — 11.48 м, 4 лопастей — 9.94.

Почему для расчета выбраны 4 метра в секунду?

Как правило, для средней полосы России этот показатель — потолок для среднемесячных значений. Например, для Москвы и области среднемесячный показатель скорости ветра в течение 2012 года вообще колеблется в районе 2.5 м/сек. Так что при выборе ветряного электрогенератора стоит вначале поинтересоваться статистикой в регионе, а потом посчитать, стоит ли напрягаться, но если есть доступные материалы и узлы, то почему бы и не сделать такое устройство. Электрогенератор своими руками

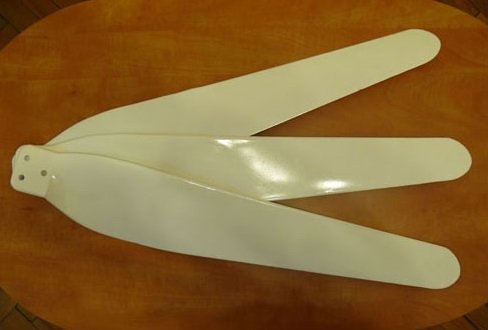

Теперь о лопастях — самый ответственный момент. Парусные лопасти (как у ветряных старинных мельниц) имеют низкий КПД, поэтому нужны аэродинамические, как крыло самолета.

Электрогенератор своими руками собираем самостоятельно

Выточить их можно даже из дерева, хотя многие умельцы режут пластиковую трубу. А вот здесь есть нюансы. При малом количестве лопастей их труднее сбалансировать и к тому же возможны вибрации. Ветроколесо с 2-3 лопастями относится к быстроходным, линейная скорость при сильном ветре на конце лопасти может достигать до 200 м/сек (пуля пистолета Макарова — 400м/сек, а скорость пули дуэльного пистолета Сент-Этьен образца 1835 года — 168 м/сек).

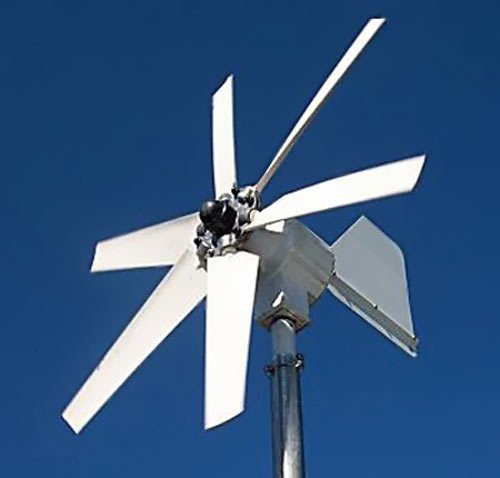

Пластик — материал хрупкий, может при наличии вибрации расколоться на высокой скорости. Поэтому лучше всего для изготовления ветрогенератора своими руками использовать более «тихоходные» ветровые колеса с 6 лопастями и диаметром 2-3 метра. Электрогенератор своими руками

Электрогенератор своими руками собираем самостоятельно

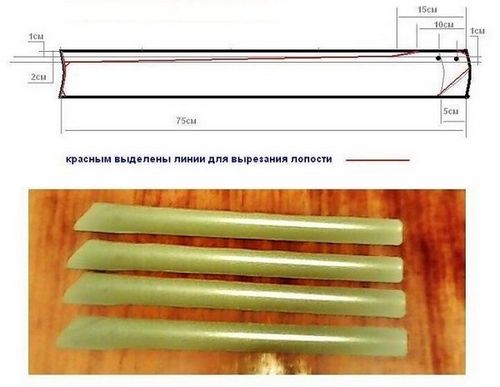

А для их изготовления брать ПВХ трубу для напорного водопровода с толщиной стенки от 4 мм. Вырезаем лопасти, обтачиваем ее края и шлифуем, чтобы получить требуемые аэродинамические характеристики.

Электрогенератор своими руками собираем самостоятельно

Затем из листовой стали делают «звездочку» для сборки пропеллера.

После монтажа лопастей ветроколесо необходимо сбалансировать. Для этого его устанавливают в закрытом помещении на вертикальной опоре с уровнем оси строго по горизонтали и добиваются того, чтобы колесо произвольно не поворачивалось при любом положении лопастей, в противном случае будут возникать вибрации.

Одновременно с балансировкой проверяют положение лопастей в пространстве относительно вертикали. Используют для этого неподвижный ориентир в нижней (или верхней) точке, определяя расстояние от этой точки до каждой лопасти, когда она находится напротив ее.

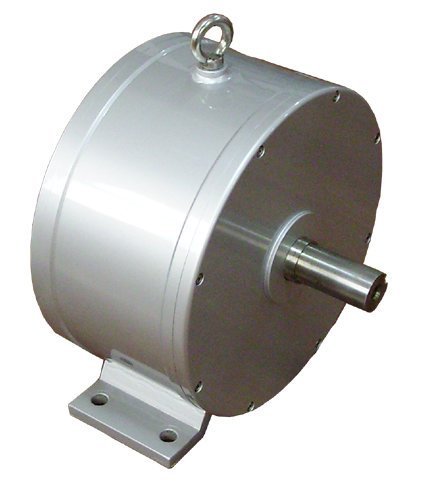

К сожалению, без применения фабричного генератора или двигателя постоянного тока не получится сделать ветрогенератор не получится. Электрогенератор своими руками

Электрогенератор своими руками собираем самостоятельно

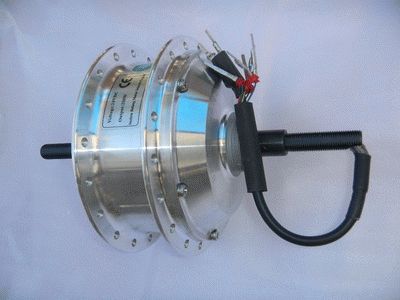

Теоретически и его можно изготовить, но зачем… Всегда можно найти и купить низкооборотный электродвигатель постоянного тока с постоянными магнитами и напряжением до 100 В. Можно установить и автомобильный, но для него требуются высокие обороты, а значит и редуктор. Можно выбрать веломотор, у которого при 200 об/сек максимальная мощность 250 Ватт, при 24 В (хватит с запасом).

Электрогенератор своими руками собираем самостоятельно

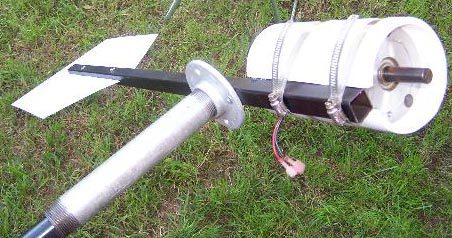

После пропеллера и выбора генератора надо изготовить раму с надежной конструкцией (как никак «самолет» на привязи). Затем сделать поворотный узел, прикрепляемый к раме и несущий ветровое колесо и генератор, с щеточным токосъемником (если есть возможность подобрать фабричный, то лучше использовать его).

Электрогенератор своими руками собираем самостоятельно

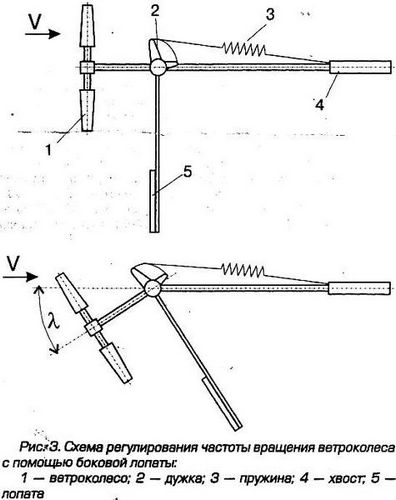

А для защиты от ураганного ветра установить на шарнире подвижную боковую лопату с пружинной стяжкой. При сильном ветре, силы пружины будет недостаточна, чтобы выравнять лопату перпендикулярно лопастям. А сила ветра просто развернет лопасти вдоль направления ветра. При нормальной скорости потока пружина будет разворачивать лопасти перпендикулярно лопате.

Электрогенератор своими руками собираем самостоятельно

Осталось собрать конструкцию: пропеллер к генератору, генератор на станину, станина к раме, к ней же крепится лопата на растяжке, рама к поворотному механизму, генератор к токосъемнику, а уже от него идут провода к электрической части.

Электрогенератор своими руками собираем самостоятельно

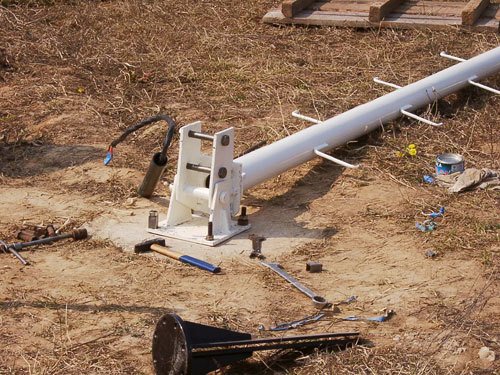

Вся эта конструкция устанавливается на мачту.

Электрогенератор своими руками собираем самостоятельно

Электрическая часть ветряного генератора самая простая: диодный мост через предохранители и контроллер напряжения подключается к аккумулятору, а от него напряжение распределяется дальше. Постоянное — для питания приборов с соответствующим типом питания. А для получения переменного тока используют преобразователь напряжения.
