Домашнее копчение мяса, колбас, сала, рыбы всегда считалось затруднительным из-за длительности процесса. Кроме того, требовалось постоянное участие в процессе, регулирование температуры и влажности дыма, иначе изделия могли оказаться сырыми или слишком сухими. В пищевой промышленности электрические коптильни успешно используются уже давно и позволяют существенно сократить время копчения.

Принцип этот давно известен, особых секретов здесь нет, поэтому при желании можно построить электростатическую коптильню своими руками в домашних условиях.

Содержание:

Электростатическая коптильня своими руками

Как устроена электростатическая коптильня

Нередко можно встретить мнение, что электростатическая установка не дает того качества обработки мясопродуктов, которое можно получить при использовании классической коптильни. На самом деле обе установки работают абсолютно одинаково, с той только разницей, что в электростатической коптильне есть отдельный блок, повышающий эффективность использования дыма. Общий принцип копчения во многом схож с приготовлением мяса на пару, только вместо горячего пара используется влажный дым от тлеющих опилок.

В обычной коптильне используется для обработки только 1/10 часть дымового потока, остальное оседает на стенках камеры и выбрасывается. В электростатической установке за счет действия электростатического поля больше половины потока притягивается к поверхности продуктов, что в разы ускоряет процесс приготовления.

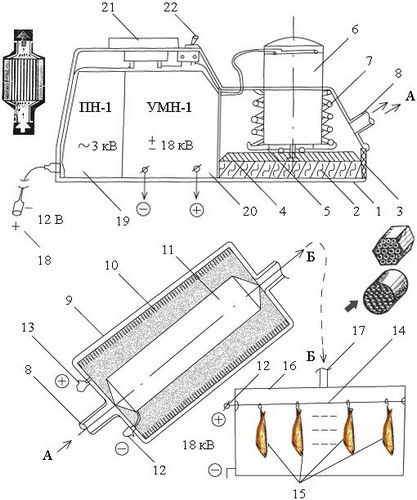

Конструкция усовершенствованной электростатической коптильни состоит из пяти основных узлов:

  • Коптильная коробчатая камера, собранная из дерева или стойкого пластика с высокой диэлектрической проницаемостью;
  • Источника горячего дыма, чаще всего это стальная емкость с газовым или электрическим нагревателем;
  • Охладитель дымового потока до рабочей температуры в 38оС;
  • Вентилятор обдува, с помощью которого поток нагнетается внутрь камеры коптильни;
  • Электростатический блок.

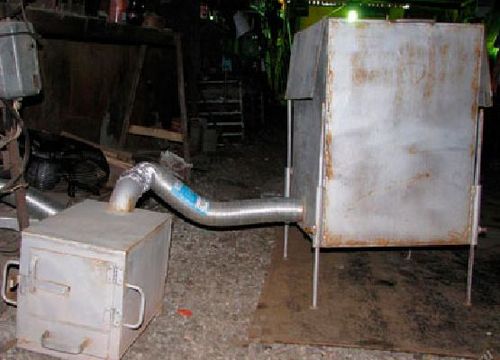

Конденсатор или охладитель, вентилятор и камера соединяются между собой неметаллическими трубами, можно использовать двухдюймовую полиэтиленовую водопроводную трубу. Генератор дыма и конденсатор соединяют между собой металлической трубой. Лучшим вариантом будет гофрированный стальной шланг для подключения бытовых газовых плит к системам централизованного газоснабжения.

Совет! Чем меньше в конструкции электростатической коптильни металлических и электропроводных предметов, тем безопаснее получится установка. Используйте по возможности только пластик и дерево.

Напряжение на электродах электростатической системы достигает 20 тыс. вольт. Можно сделать электрическую коптильню своими руками, в которой напряжение будет достигать 25 тыс. и даже 35 тыс. вольт. Это очень много, для сравнения, человек способен почувствовать удар током, напряжением всего в 36В, поэтому любая утечка потенциала по металлическим частям электростатической коптильни может обернуться серьезным ударом.

Электростатическая коптильня своими руками

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

  1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
  2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
  3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Электростатическая коптильня своими руками

Собираем электростатическую коптильню своими руками

На сегодняшний день на практике используют две разновидности конструкции электрической коптильни:

  • С генератором электростатического поля на блоке строчной развертки от старого телевизора;
  • На катушке зажигания или магнето от двухтактного двигателя.

Разницы в конструкции корпуса коптильной камеры нет, отличается только устройство блоков, с помощью которых генерируется электростатическое поле.

Собираем корпус коптильни

Конструкции камер могут быть самыми разнообразными по форме и используемым материалам. Наилучшим вариантом будет изготовление коптильни из листового стеклопластика, текстолита или гетинакса. Все перечисленные материалы промышленного производства обладают высокой стойкостью к воде, дыму, химическим веществам и, главное, – имеют высокую диэлектрическую непроницаемость. Это значит, что при многократном пользовании материал камеры не насытится влагой и не ударит током при случайном прикосновении рукой.

Электростатическая коптильня своими руками

Наихудшими материалами можно считать листовой металл и стекло, первый – из-за высокой проводимости, второй – из-за высокой хрупкости, любая трещина корпуса автоматически приведет к выходу электростатического поля за пределы коптильни.

Размеры камеры зависят от мощности генератора дыма и системы получения электростатического поля. Для блоков строчной развертки от «Электрона» или «Березки» можно делать камеру коптильни размерами 30х30х50 см. Чем старее телевизор, тем мощнее блок развёрток и электростатическое поле, и тем больше можно выбирать объем камеры коптильни.

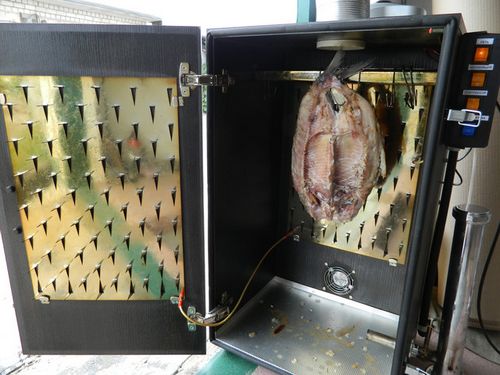

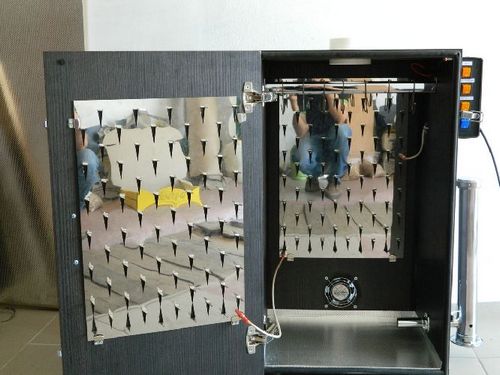

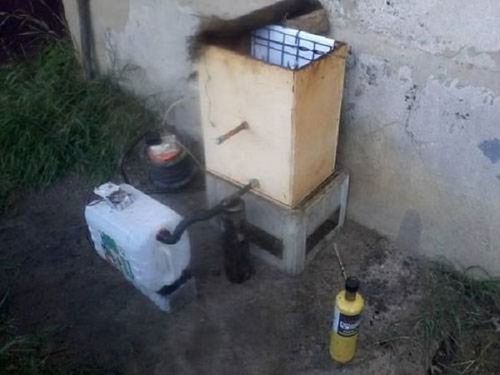

На внутренней поверхности боковых стен устанавливают два решетчатых электрода из обычной металлической сетки с приваренными отрезками проволоки. Это аноды, или положительные электроды электростатического генератора. Сетки крепят обычными металлическими скобами, но стенки коптильни пробивать насквозь нельзя. В нижней части корпуса коптильни вырезается кольцевое отверстие, к которому будет подключаться труба от нагнетающего дым вентилятора.

Электростатическая коптильня своими руками
Электростатическая коптильня своими руками

В центре коптильни устанавливают подвес в виде металлического крюка и кольца с несколькими иголками. Это катод, или отрицательный электрод электростатического поля. Продукты подвешиваются к крюку, а кольцо с иголками одевается на место подвеса так, чтобы острия игл касались поверхности мяса.

К катоду и аноду электростатической коптильни подключают высоковольтные провода, лучше всего использовать автомобильные бронепровода для подачи напряжения на свечи зажигания. Сами провода необходимо промаркировать, чтобы не перепутать при подключении к генератору электростатического поля.

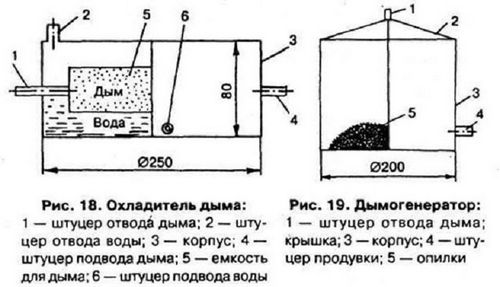

Изготовление дымогенератора и охладителя

Наилучшим корпусом для генератора дыма будет старая чугунная утятница или кастрюля – скороварка из нержавеющей стали с плотно закрывающейся крышкой. На дно кастрюли насыпается известняковая или гранитная крупка слоем в 2-3 см и укладывается электрический нагреватель. Лучше всего подойдет нихромовая спираль от электрокамина или утюга, с нанизанными керамическими кольцами изолятора.

Электростатическая коптильня своими руками

Поверх уложенной спирали с керамикой укладывается стальной лист, с просверленными по контуру, через каждые 10-15мм отверстиями, диаметром 3мм. На лист укладываются некрупные щепки, слоем до 5 см. В крышке генератора просверливается отверстие под установку бронзового полдюймового штуцера, к которому подключают гибкий гофрированный шланг из стали. Второй конец шланга оправляют на охладитель дыма.

Для изготовления устройства охлаждения дыма потребуется небольшая емкость и медная трубка, диаметром 10 мм и длиной 150 см. Трубку аккуратно сворачивают в спираль габаритами, соответствующими размерам емкости. Изготовленный змеевик устанавливают внутрь емкости, к выводам трубки подключают шланг от генератора дыма и вывод холодного дыма, ведущий на вентилятор.

В качестве вентилятора можно использовать любой центробежный вариант, работающий от сети переменного тока.

Электростатический генератор

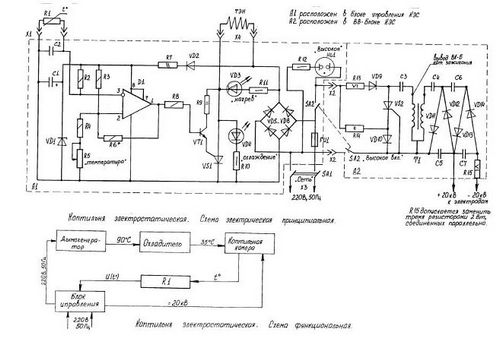

Чаще всего в качестве прибора, генерирующего электростатическое поле для коптильни, используют строчник от телевизора, схема которого приведена ниже.

Электростатическая коптильня своими руками

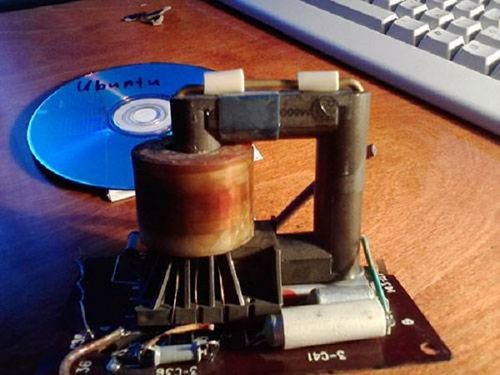

Это небольшая электрическая плата с разъемами, на которой установлен высоковольтный выпрямитель и трансформатор.

Электростатическая коптильня своими руками

Если плата находится в рабочем состоянии, то для запуска достаточно подсоединить анод и катод электростатического поля, подключить электропитание от сети, и можно запускать коптильню.

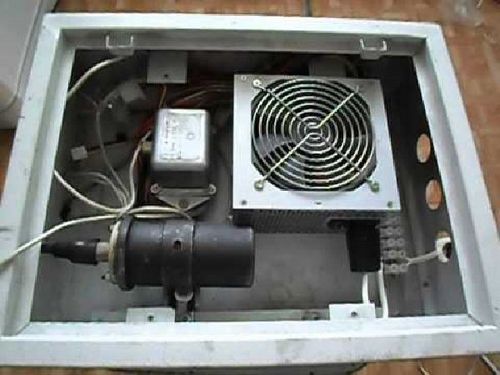

Второй вариант генератора электростатического поля работает на индукционной катушке механической системы зажигания. В этом случае питающие контакты катушки подключают к мультивибратору, выдающие импульсы тока с частотой в 20-30Гц, а с массы и центрального вывода с помощью бронепроводов электростатическое поле подается на катод и анод коптильни соответственно.

Электростатическая коптильня своими руками

Заключение

Для запуска электростатической коптильни потребуется включить нагреватель газогенератора и через 5-10 мин запустить блок развертки. В процессе холодного копчения поверхность продукта насыщается веществами, содержащимися в дымовых газах за час – полтора работы камеры. Далее продукты переносят из электростатической коптильни в прохладное место на сутки, и процесс закончен.
