Как использовать мультиметр DT830B — измерения с устройством в деле
Мультиметр dt 830b
- Как устроен мультиметр
- Технические особенности
- Условия эксплуатации
- Инструкция с описанием режимов измерения
- Возможности совершенствования прибора
- Схема и ремонт
- Техника безопасности при работе с мультиметром
- Правила транспортировки и хранения
- Видео
Как пользоваться мультиметром dt 830b» – это вопрос, который возникает при использовании универсального мультиметра dt 830b. Этот прибор предназначен для измерения основных электрических параметров, а также для проверки целостности цепей и работоспособности полупроводниковых элементов.
Потребители положительно оценивают компактность, разумную стоимость и надежность мультиметра
Как устроен мультиметр
Этот цифровой прибор создан на основе специализированной микросхемы. Основной элемент выполняет:
- обработку измеряемых параметров с применением амплитудно-цифрового преобразования с двойным интегрированием;
- управление индикацией;
- защитные и предупреждающие функции.
Резисторы и другие дополнительные компоненты необходимы для шагового изменения тока и напряжения. Поворотным регулятором переключают электрическую цепь в нужный диапазон измерений. Питание – автономное от сменной батареи типа «Крона» (9V).
Внешний вид и разъемы
Многофункциональный измерительный прибор dt 830b оснащен жидкокристаллическим дисплеем. Такое решение помогает экономить электроэнергию, поэтому штатного элемента питания хватит надолго. Дополнительным преимуществом является устойчивость к перегрузкам. Стрелочный индикатор можно повредить броском напряжения. В аналогичной ситуации мультиметр отобразит чрезмерное значение единицей в старшем разряде.

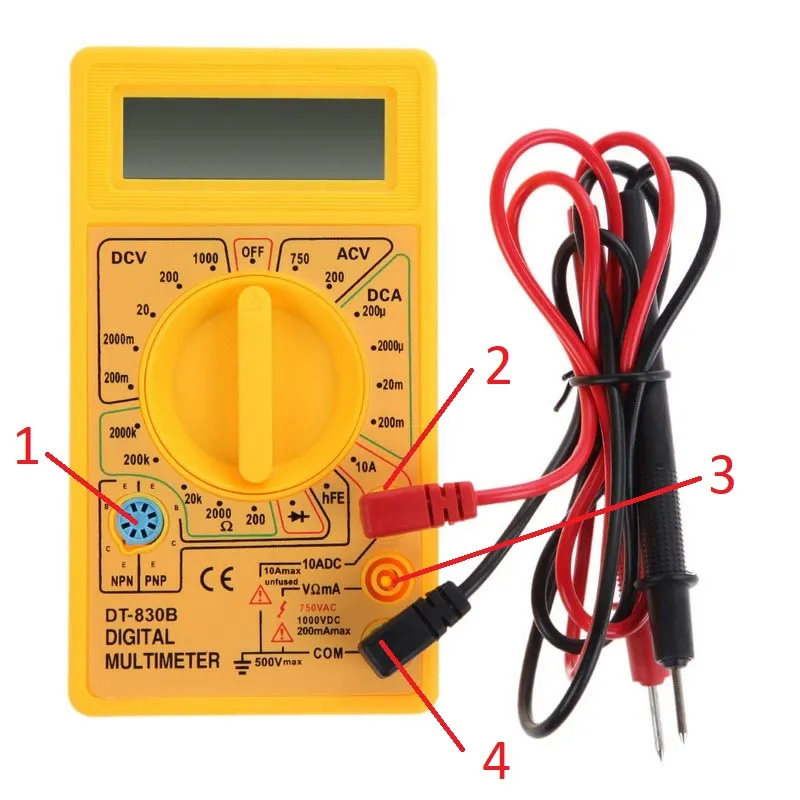

Разъемы
На снимке отмечены разъемы:
- колодка для проверки транзисторов;
- вход с шунтированием, который применяют для измерения сильных токов до 10 А;
- универсальный вход для измерения электрического сопротивления, напряжения, силы тока;
- общий проводник (COM, «земля»).
Органы управления мультиметра
Использование техники не вызывает затруднений даже у новичков. Для хранения и перевозки переключатель устанавливают в положение «Выключено» (OFF). В этом случае питание отключено, энергия не потребляется, индикатор погашен. Необходимое положение выбирают поворотом рукоятки. На картинке выше хорошо видно цветовое выделение:
- отдельных групп измеряемых параметров;
- предупредительных надписей;
- кабелей и разъемов.
К сведению. Рекомендуется пошаговое изменение диапазона от больших значений к меньшим, чтобы исключить перегрузки.
Технические особенности
Общие параметры:
- индикация – жидкокристаллический дисплей (3,5 разряда);
- автоматизированное определение единиц измерения, полярности;
- индикатор перегрузки с встроенной защитой каждого предела;
- количество позиций переключателя – 20;
- частота измерительных действий – от 2 до 4 за секунду;
- диапазон измерения эл. сопротивления – от 0,1 Ом до 2 000 кОм;
- номинальный ток для проверки транзисторов – 100 мкА;
- Высота х Ширина х Глубина в мм – 126 х 70 х 28;
- Вес (без батареи питания) – 137 г.
Условия эксплуатации
Производитель гарантирует паспортную точность при проведении измерений в температурном диапазоне от +18°С до +28°С. Рекомендуется поддерживать относительную влажность не выше 75%. В отличие от стрелочных, цифровые приборы не искажают результаты измерений даже при сильных вибрациях.
Корпус создан из качественного пластика с ребрами жесткости. Однако следует помнить о пределе прочности. Прибор не предназначен для забивания гвоздей. Его не используют в качестве подставки для чайника.
Инструкция с описанием режимов измерения
В стандартной комплектации dt830b мультиметра инструкция по применению поясняет особенности работы с разными режимами. Ниже приведены нюансы, которые заслуживают отдельного упоминания.
Прозвонка участков цепи
В этом режиме проверяют целостность электрической цепи. Его используют для контроля функционального состояния:
- дорожек печатной платы;
- кабельной продукции;
- разъемов и соединений.
Важно! В данной модели звуковая сигнализация отсутствует.
Тестирование величин ~ U
Разъемы подключают в предназначенные для измерений гнезда: общее и универсальное. Если использовать вход 10 А, при подаче высокого переменного напряжения можно испортить прибор коротким замыканием. Полярность в данном случае не имеет значения. Паспортная точность соблюдается в частотном диапазоне от 40 до 400 Гц, чего вполне достаточно для работы со стандартными сетями электропитания.
Зависимость величин
| Параметры | Значения | |
|---|---|---|
| Предел измерений | 200 В | 750 В |
| Номинальное разрешение | 100 В | 1 В |
| Точность | ±1,2% ± 10 сч. ед. | -«- |
Режим измерений постоянного напряжения
В этом режиме входное электрическое сопротивление – 10 Мом. Защита от перегрузок срабатывает по уровню 200 V для нижних пределов измерений. Переключатель устанавливают в положение DCV. При индикации минуса на дисплее меняют полярность.
Зависимость величин
| Параметры | Значения | ||||
|---|---|---|---|---|---|
| Предел измерений | 200 мВ | 2 000 мВ | 20 В | 200 В | 1 000 В |
| Номинальное разрешение | 100 мВ | 1 мВ | 10 В | 100 В | 1 В |
| Точность | ±0,25% ± 2 сч. ед. | ±0,5% ± 2 сч. ед. | -«- | -«- | -«- |
Измерение постоянного тока (в режиме до 200 мА)
Если параметры неизвестны даже приблизительно, лучше начинать с максимального диапазона (10 А). Такой подход поможет сохранить плавкий предохранитель.
Зависимость величин
| Параметры | Значения | ||||
|---|---|---|---|---|---|
| Предел измерений | 200 мкА | 2 мА | 20 мА | 200 мА | 10 А |
| Номинальное разрешение | 100 мкА | 1 мкА | 10 мкА | 100 мкА | 10 мкА |
| Точность | ±1% ± 2 сч. ед. | -«- | -«- | ±1,2% ± 2 сч. ед. | ±2% ± 2 сч. ед. |
Измерение постоянного тока до 10А
Защита от перегрузки по току создана с применением плавкого предохранителя. Следует помнить о том, что в цепи для измерения на диапазоне до 10 А такой компонент отсутствует.
Измерение сопротивления
Официальная dt 830b инструкция рекомендует отключать технику от сети при измерении сопротивлений. Индикация «1» свидетельствует о перегрузке, поэтому выбирают больший диапазон. Если показан «0», переключают рукоятку в другом направлении.
Зависимость величин
| Параметры | Значения | ||||
|---|---|---|---|---|---|
| Предел измерений, кОм | 0,2 | 2 | 20 | 200 | 2000 |
| Номинальное разрешение, Ом | 0,1 | 1 | 10 | 100 | 1000 |
| Точность | ±0,8% ± 2 сч. ед. | -«- | -«- | -«- | ±1% ± 2 сч. ед. |
Контроль исправности диодов
Если подключить диод в прямом направлении, об исправности изделия свидетельствует индикация падения напряжения на полупроводниковом переходе в диапазоне от 350 до 750 мВ. Смена полярности должна индицироваться знаком перегрузки «1».
Сектор hFE
С помощью этого разъема можно узнать коэффициент усиления по току. Правильно установить полупроводниковый прибор в гнездо помогут буквенные обозначения p-n-p и n-p-n.
Возможности совершенствования прибора
Специалисты и пользователи рекомендуют следующие действия для улучшения потребительских характеристик dt830b:
- метка яркой краской (цветным скотчем) упростит точное позиционирование переключателя режимов;
- штатные щупы быстро выходят из строя, поэтому лучше приобрести качественные аналоги либо укрепить места присоединения кабелей;
- в некоторых моделях вместо типового коннектора для «Кроны» установлены обычные пружинки, рекомендуется исправить этот недостаток для обеспечения качественного контакта.

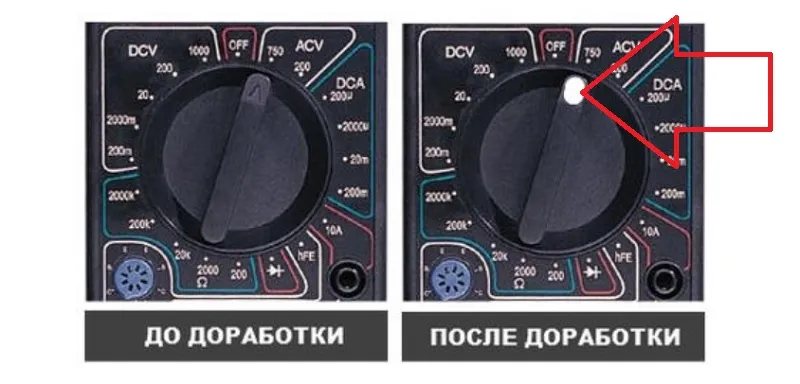

Улучшенный регулятор
Схема и ремонт
При наличии соответствующих навыков для ремонтных работ можно пользоваться представленной ниже схемой. Перегоревшие транзисторы и другие компоненты определяют визуально или с помощью другого мультиметра.

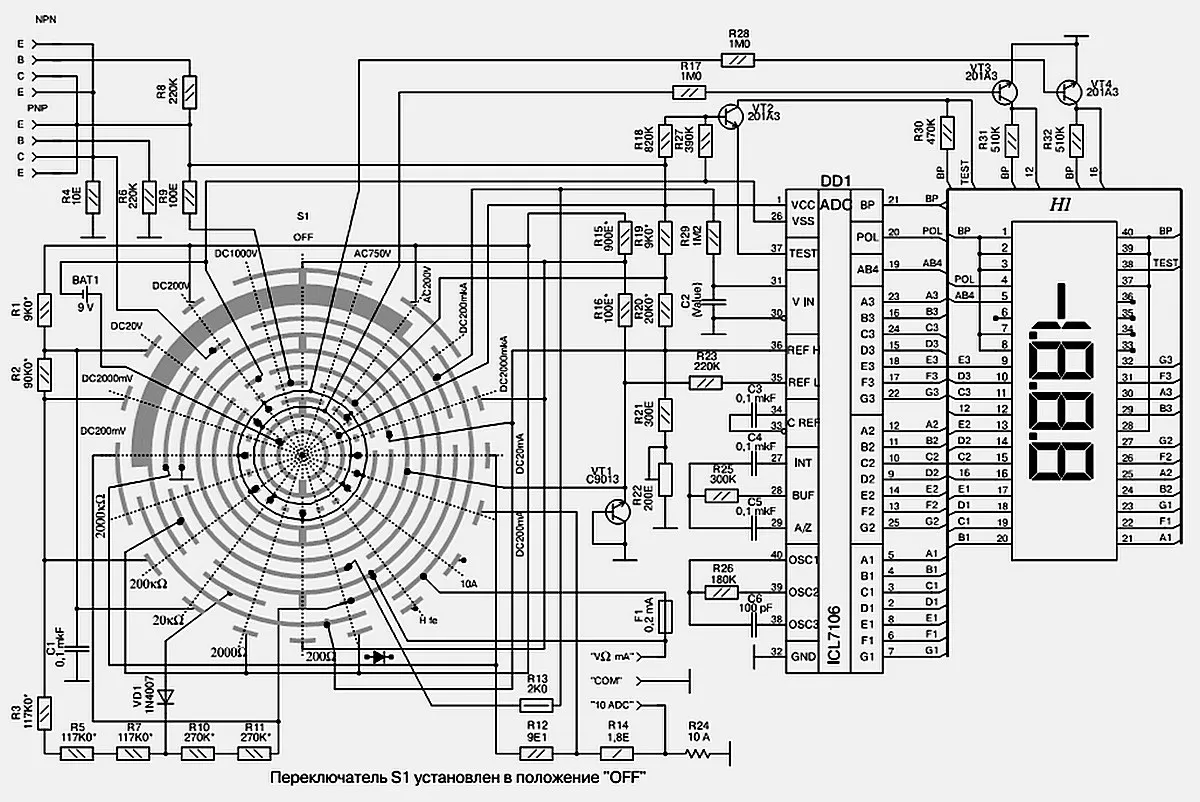

Электрическая схема
Режимы и техобслуживание
Мультиметр dt 830b digital multimeter как пользоваться – разобраться несложно с помощью представленной в публикации информации. При ошибочном выборе режима измерения напряжения с подключением в разрыв цепи тока защита блокирует перегрузки. Обратное действие выведет прибор из строя. Следует внимательно подготовиться, проверить гнезда и щупы вместе с положением переключателя перед выполнением рабочих операций. Настройка либо другое специальное обслуживание официальными инструкциями не предусмотрено.
Когда менять батарейку
Кроме исчезновения основной индикации, о необходимости установки нового элемента питания сообщит значок с изображением «батарейки» либо «+-».
Техника безопасности при работе с мультиметром
Правила безопасности:
- измерения не выполняют под дождем, в помещениях с повышенной влажностью или чрезмерным содержанием пыли;
- режимы переключают в перерывах между измерениями;
- рабочие операции прекращают при обнаружении неисправной изоляции, задымлении.
К сведению. Опытные электрики рекомендуют держать щупы мультиметра 830 дт в одной руке, чтобы уменьшить риск поражения электрическим током.
Правила транспортировки и хранения
В процессе эксплуатации рекомендуется соблюдать элементарные правила обращения с электронной техникой. При перевозке предотвращают чрезмерные механические нагрузки. Чтобы продлить срок службы, не хранят изделие в условиях повышенной влажности (нормальный диапазон – до 80%). Прибор следует использовать в закрытых помещениях при положительной температуре воздуха до +40°С.
Приведенные в публикации сведения помогут выполнять измерения правильно и безопасно. Для dt 830b инструкция на русском есть на сайте производителя, поэтому отсутствие ее в сопроводительной документации не вызовет затруднений. Аккуратное обращение и корректный выбор режимов помогут сохранить хорошее функциональное состояние прибора в течение длительного срока службы.
Видео
Как выставить мультиметр для проверки?
Выставление мультиметра для проверки зависит от того, что именно вы планируете измерять. Но вот общие инструкции, которые помогут вам начать:
- Выберите режим измерения: постоянный ток (DC), переменный ток (AC), сопротивление (Ohm) или другой, в зависимости от того, что вы хотите измерить.
- Установите диапазон измерения: если вы не уверены в значении, которое ожидаете измерить, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны, пока не найдете наиболее точный.
- Подключите мультиметр к измеряемому объекту: для измерения напряжения подключите провода мультиметра к положительной и отрицательной клеммам, а для измерения сопротивления подключите провода к двум клеммам на измеряемом объекте.
- Прочитайте результаты на дисплее мультиметра: в большинстве случаев результаты будут отображаться в цифровом формате на дисплее мультиметра. Обратите внимание на единицы измерения и на то, что мультиметр может отображать значения как положительные, так и отрицательные.
- Отключите мультиметр: после окончания измерения выключите мультиметр и отключите провода от измеряемого объекта.
Помните, что эти инструкции предназначены только для общего ориентира, и точные шаги могут различаться в зависимости от конкретной модели мультиметра и того, что вы пытаетесь измерить. Поэтому перед использованием мультиметра обязательно ознакомьтесь с инструкцией пользователя, которая идет в комплекте с вашим прибором.
