Даже опытным сварщикам представляется сложной задачей выполнение сварки тонкого металла. Новичкам в мире сварки, вообще говоря, довольно трудно. При работе с тонким металлом совсем не применяются те же правила, что при сварке толстых изделий. Все это сопряжено с множеством особенностей и сложностей, из-за чего становится тяжело подбирать подходящие режимы сварки и типы электродов. Если вам интересно, как правильно выполнять сварку тонкого металла электродом, то…



И первая сложность при сварке металла небольшой толщины состоит в том, что сильно нагревать его нельзя: он прогорает, образуются дыры. Потому работают по принципу «чем быстрее, тем лучше» и ни о каких траекториях движения электродов речь не идет вообще. Тонколистовой металл варят проводя электрод в одном направлении — вдоль шва без каких либо отклонений.

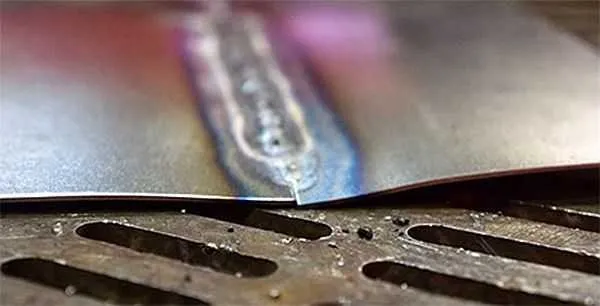

При сваривании тонких металлов листы перегреваются и изгибаютсяПри сваривании тонких металлов листы перегреваются и изгибаются

Вторая сложность состоит в том, что работать нужно на малых токах, а это приводят к тому, что дугу приходится делать короткую. При незначительном отрыве она просто гаснет. Могут также возникать проблемы с розжигом дуги, потому используйте аппараты с хорошей вольт-амперной характеристикой (напряжение холостого хода выше 70 В) и плавной регулировкой сварного тока, которая начинается от 10 А.

Еще одна неприятность: при сильном нагреве происходит изменение геометрии тонких листов: их выгибает волнами. От этого недостатка избавиться очень тяжело. Единственный вариант — постараться не перегревать или отвести тепло (про метод с теплоотводящими прокладками читайте ниже).

При сварке встык тонких листов металла, их кромки тщательно обрабатывают и зачищают. Наличие загрязнений и ржавчины сделает сварку еще более проблематичной. Потому тщательно все выровняйте и зачистите. Располагают листы очень близко один к другому — без зазора. Детали фиксируют струбцинами, прижимами и другими приспособлениями. Потом детали прихватывают через каждые 7-10 см короткими швами — прихватками. Они не дадут деталям сместиться и их с меньшей вероятностью погнет.

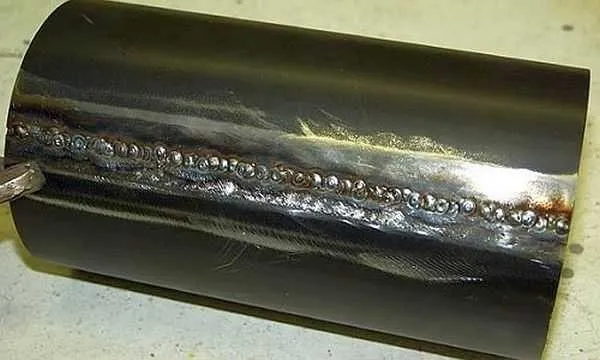

Если хорошо зачистить кромки, может получится хороший шовЕсли хорошо зачистить кромки, может получится хороший шов

Как варить тонкий металл инвертором

Сварочные аппараты, выдающие постоянный ток хороши тем, что мы можем варить на обратной полярности. Для этого к  «+» подключаем кабель с держателем электрода, а «-» цепляем к детали. При таком подключении больше греется электрод, а металл прогревается минимально.

О том, как выбрать сварочный инвертор для дома или дачи читайте тут.

Варить необходимо с использованием самых тонких электродов: от 1,5 мм до 2 мм. При этом выбирать нужно с высоким коэффициентом расплавления: тогда даже при малых токах шов будет качественным. Ток выставляется маленький. Для электродов размером 1,5 мм он должен быть порядка 30-45 ампер, для «двойки» — 40-60 ампер.  Реально ставят иногда и ниже: важно чтобы вы смогли работать.

Толщина металла, мм 0,5 мм 1,0 мм 1,5 мм 2,0 мм 2,5 мм
Диаметр электрода, мм 1,0 мм 1,6 мм — 2 мм 2 мм 2,0 мм — 2,5 мм 3 мм
Сила тока, А 10-20 ампер 30-35 ампер 35-45 мм 50-65 мм 65-100 мм

Чтобы металл меньше нагревался, детали ставят в вертикальном или хотя-бы наклонном направлении. Тогда варят сверху-вниз, двигая кончик электрода строго в этом направлении (не отклоняя и не возвращая).  Угол наклона — углом вперед, при этом его величина 30-40°. Так прогрев металла будет минимальным, а это для сварки тонких металлов — одна из самых важных задач.

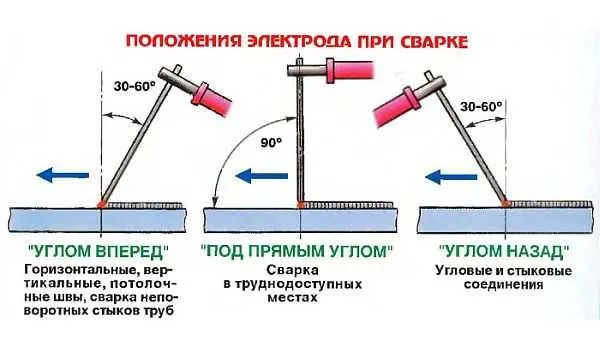

Положения электрода при сварке и их использованиеПоложения электрода при сварке и их использование

Общая рекомендация по выбору электродов для сварки тонких металлов: купите для такой работы качественные импортные электроды. Проблем будет в разы меньше.

Об изготовлении сарая на металлическом каркасе читайте тут.

Техники и методы сварки тонких листов металлов

Иногда тонкие листы нужно сваривать под углом. В этом случае удобнее использовать метод отбортовки: кромки листа отгибают на необходимый угол, скрепляют короткими поперечными швами через каждые 5-10 см. После сваривают как говорилось выше: непрерывным швом сверху-вниз.

В видео показано, как варить тонкий листовой металл электродом при помощи сварочного инвертора. Используется метод отбортовки: края деталей отгибаются, потом прихватываются в нескольких местах короткими швами. После идет сварка тонким электродом толщиной 2 мм.

Не всегда получается при сварке без отрыва избежать прожога. Тогда можно попробовать отрывать на несколько мгновений дугу, а затем снова опускать электрод в то же место и продвигать его еще на несколько миллиметров. Так, отрывая и возвращая дугу, и варить. При таком методе получается, что металл за время отрыва дуги успевает остывать. На видео вы увидите, как изменяется цвет места сварки после того, как электрод убрали. Главное — не дать металлу остыть лишком сильно.

Сварка тонкого металла с отрывом дуги продемонстрирована в первой части видео. Способ стыковки — внахлест (одна деталь перекрывается второй на 1-3 см), используется электрод с рутиловым покрытием (для конструкционных и низколегированных сталей). Затем показана сварка нержавейки нержавеющим электродом с основной обмазкой, и в завершение тем же электродом из нержавейки проварен стык черного металла. Шов, кстати, получился более качественным, чем при использовании рекомендованных электродов.

О выборе электродов для сварки инверторным аппаратом читайте тут.

Если при сварке тонкого металла не требуется создание непрерывного шва, используют точечный шов. При таком способе сварки небольшого размера прихватки находятся на небольшом расстоянии один возле другого. Такой способ называется прерывистым швом.

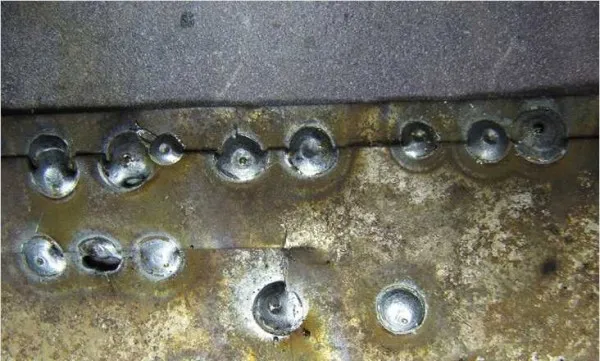

Так выглядит прерывистый шов на тонком металлеТак выглядит прерывистый шов на тонком металле

Вообще варить сваркой тонкое железо встык сложно. Внахлест проще: не так перегревается детали и меньше шансов, что все «поведет».

О типах сварных швов и соединений читайте тут.

При электросварке тонкого металла встык можно между листами проложить тонкую проволоку диаметром 2,5-3,5 мм (можно оббить обмазку на поврежденных электродах и использовать их). Ее располагают так, чтобы с лицевой стороны она была вровень с поверхностью металла, а с изнаночной выступала почти на половину диаметра. При сварке дугу ведут по этой проволоке. Она и принимает основную термическую нагрузку, а свариваемые листы металла прогреваются периферийными токами. При этом они не перегреваются, их не коробит, шов получается ровный, без признаков перегрева. После удаления проволоки с трудом удается рассмотреть следы того, что она присутствовала.

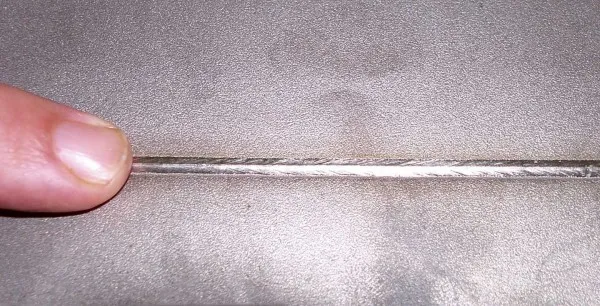

Так выглядит шов при сварке тонкого металла встык с проложенной снизу термоотводящей проволокойТак выглядит шов при сварке тонкого металла встык с проложенной снизу термоотводящей проволокой

Еще один способ — под место стыка положить пластины меди. Медь имеет очень высокую теплопроводность — в 7-8 раз выше, чем у стали. Уложенная под место сварки она значительную часть тепла отбирает, не допуская перегрева металла. Этот метод сварки тонких металлов называют «с теплоотводящими подкладками».

Как сварить беседку из металла читайте тут. Возможно, вам будет интересно прочесть как сделать мангал из газового баллона или металла? Вещь нужная и для освоения сварки подходящая.

Сварка оцинковки

Оцинкованная сталь — та же тонкая листовая, только покрытая слоем цинка. Если вам необходимо сварить ее, на кромках под сварку придется это покрытие удалить полностью, до чистой стали. Есть несколько способов. Первый — снять механически: абразивным кругом на болгарке или шлифмашинке, наждачной бумагой и металлической щеткой. Есть еще способ — выжечь сваркой. В этом случае дважды проходят электродом проходят вдоль шва. При этом идет испарение цинка (он испаряется при 900°C), а его пары очень ядовиты. Так что эти работы проводить можно или на улице, или если на рабочем месте есть вытяжка. После каждого прохода нужно сбивать флюс.

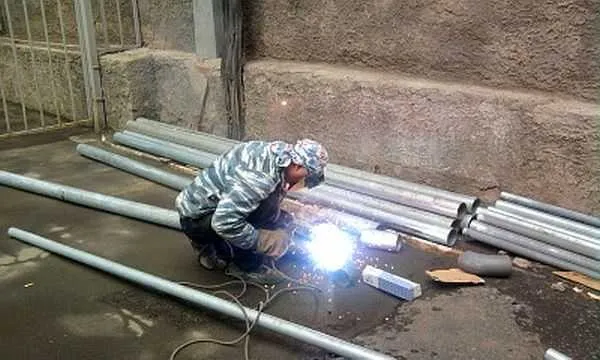

Сварку оцинковки лучше проводить на открытом воздухе: испаряющийся цинк очень вреденСварку оцинковки лучше проводить на открытом воздухе: испаряющийся цинк очень вреден

После полного удаления цинка начинается собственно сварка. При сварке оцинкованных труб для получения хорошего шва нужны будут два прохода разными электродами. Первый шов варят электродами с рутиловым покрытием например, МР-3, АНО-4, ОЗС-4. При этом колебания имеют очень небольшую амплитуду. Верхний шов — облицовочный делать шире. Он примерно равен трем диаметрам электрода. Тут важно не спешить и хорошо проваривать. Этот проход используют электроды с основным покрытием (например,УОНИ-13/55,  УОНИ-13/45, ДСК-50).

Подробнее о выборе электродов для инверторной сварки читайте тут.

Какие нужны электроды для инверторного сварочного аппарата?


Для инверторного сварочного аппарата требуются специальные электроды, которые могут обеспечивать стабильную дугу при работе на высокой частоте переменного тока (ВЧПТ). В зависимости от типа сварочного материала, толщины металла и других параметров, можно выбрать определенный тип электрода.

Наиболее распространенными типами электродов для инверторных сварочных аппаратов являются:

  1. Рутиловые электроды (E6013) — обычно используются для сварки углеродистых и низколегированных сталей. Они легко воспламеняются и дают стабильную дугу, что делает их подходящими для начинающих сварщиков.

  2. Нержавеющие электроды (E308L, E316L) — используются для сварки нержавеющих сталей. Они содержат специальные добавки, которые обеспечивают стойкость к коррозии и прочности соединения.

  3. Базовые электроды (E7018) — обычно используются для сварки высокопрочных сталей и труб большого диаметра. Они требуют более высокого уровня мастерства и опыта, чем рутиловые электроды.

  4. Целлюлозные электроды (E6010, E6011) — используются для сварки старых, загрязненных, окисленных и других сложных металлических поверхностей. Они обеспечивают быстрое проникновение в металл и хорошую пробиваемость через окисли и другие загрязнения.

Важно понимать, что выбор электрода должен зависеть от типа сварочного материала, толщины металла, типа сварки и других параметров. При выборе электродов необходимо также учитывать рекомендации производителя инверторного сварочного аппарата.
