Перфоратор — это инструмент, назначенный для обработки строительных конструкций и элементов зданий, с возможностью бурения отверстий различного диаметра. Различия между моделями перфораторов связаны с разными модификациями и дополнениями, но основной принцип их работы и устройство остается прежним во всех моделях.

Что такое перфоратор, как работает и для чего используется

Содержание:

Ударный механизм

В основе конструкции любого перфоратора лежит поршневой ударный механизм, активируемый каким-либо приводом: электрическим, гидравлическим или пневматическим.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

Устройство ударного механизма перфоратора

В быту, хозяйственных нуждах и при выполнении ремонтов непромышленного назначения чаще используют перфораторы с электроприводом. Такой вариант удобен с точки зрения подключения инструмента (требуется только электропитание) и безопасности работ при его использовании.

Устройство перфоратора

Внешне перфоратор похож на электродрель, но это совершенно разные инструменты.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

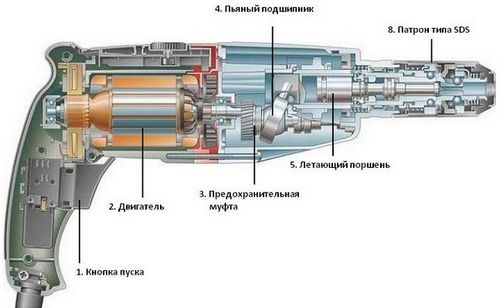

Схема привода перфоратора с электродвигателем

При нажатии кнопки «Пуск» запускается электродвигатель, передающий вращение через шестерню на качающийся подшипник, который двигает поршень и боек в патроне. Благодаря этому взаимодействию инструмент, находящийся в патроне, получает вращательное и возвратно-поступательное движение вдоль своей оси. Боек передаёт инструменту в патроне ударный импульс, который разрушает материал.

Перфораторы также оснащаются специальными системами, делающими работу комфортнее и безопаснее: система снижения вибрации, ограничитель глубины бурения, система изменения рабочих режимов, механизм фиксации рабочего инструмента в патроне.

Видео: принцип действия перфоратора с горизонтальным расположением двигателя

Подготовка инструмента к работе

Правильное использование перфоратора предусматривает строгое соблюдение требований инструкции и руководства по эксплуатации. Нарушение этих правил приведёт к скорой поломке инструмента без возможности ремонта.

Наиболее распространённые ошибки при работе перфоратором:

  • превышение допустимой нагрузки на инструмент;
  • длительная непрерывная работа, при которой элементы привода и редуктора перегреваются и могут выйти из строя;
  • пренебрежение требованиями и сроками технического обслуживания инструмента;
  • нарушение режимов смазки, использование некачественных смазочных материалов;
  • выполнение работ, не предусмотренных руководством по эксплуатации.

Перед началом работы инструмент следует осмотреть. Необходимо убедиться в его комплектности, в отсутствии механических повреждений корпуса инструмента и патрона. Проверить целостность электроизоляционного слоя кабеля подключения к сети. Удостовериться в том, что рабочий инструмент (буры, свёрла, коронки) не имеет трещин или сколов, режущие кромки остро заточены.

После этого следует выполнить пробное включение и работу в холостом режиме. Обязательно нужно проверить работоспособность кнопок и тумблеров управления скоростью и направлением вращения патрона.

Если вы впервые оказались на объекте и ещё не включали электрооборудование, убедитесь, что проводка местной сети имеет достаточное сечение, чтобы обеспечить мощный перфоратор энергией. В противном случае кабель перегреется, изоляция расплавится, произойдёт короткое замыкание.

Для безопасной работы с перфоратором понадобятся средства индивидуальной защиты:

  • прозрачные очки;
  • перчатки;
  • закрытая обувь;
  • спецодежда;
  • наушники или беруши.

Нельзя пренебрегать правилами личной безопасности при работе со столь мощным электроинструментом. Осколки твёрдых материалов и пыль могут нанести вред здоровью.

Как пользоваться перфоратором в разных режимах

Для удобства и правильного выполнения разных типов работ у перфораторов предусмотрено несколько режимов работы. Для их переключения предусмотрен тумблер.

Большинство современных перфораторов работают в трёх режимах:

  • сверление;
  • сверление с ударом;
  • долбление.
Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

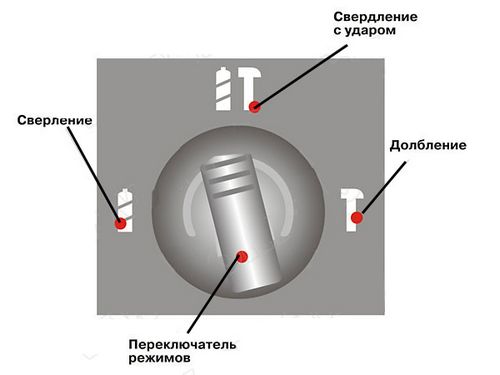

Режимы работы и их стандартное обозначение: сверление, сверление с ударом, долбление. Регулировать их можно с помощью переключателя

Сверление

Переключатель режима установлен напротив обозначения «сверло». Для выполнения сверловочных работ используют оснастку в хвостовиками SDS: съёмный кулачковый патрон или свёрла для перфоратора. Такой режим необходим для формирования отверстий в дереве, металле и других материалах.

Сверление с ударом

Переключатель установлен напротив обозначения «сверло молот». Этот режим предназначен для бурения отверстий в бетоне, кирпиче, железобетонных конструкциях и других строительных элементах. Режущий инструмент совершает одновременно вращательные и поступательные движения. При бурении железобетонных конструкций следует учитывать вероятность столкновения с арматурой, это опасно как для инструмента, так и для человека. В этом режиме используют буры — свёрла со специальными твердосплавными напайками.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

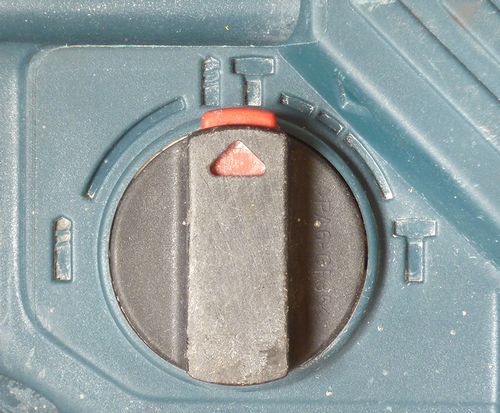

Включён режим «сверление с ударом»

Долбление

Переключатель установлен напротив обозначения «молот», в этом режиме рабочий инструмент не вращается. Применяют для пробивки штроб, разрушения строительных конструкций, при отбойных работах. Важно держать перфоратор крепко и уверенно. Для долбления используют специальный инструмент — долота, пики, лопатки.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

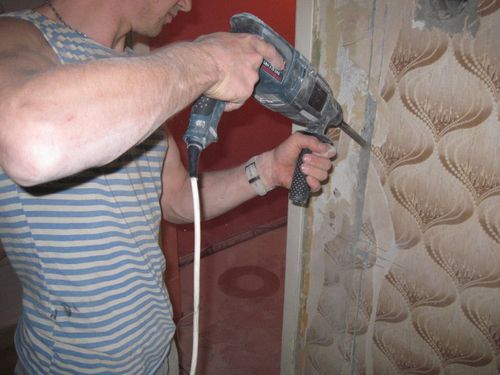

Чтобы проштробить отверстие, необходимы специальные инструменты — долота, пики, лопатки, молотки

Реверс

Режим реверсивного вращения меняет направление движения сверла или бура на противоположное. В бюджетных моделях перфораторов используют электрический реверс — якорь электродвигателя крутится в противоположную сторону. Недостаток: более интенсивный износ щёток и торможение якоря. В профессиональных аппаратах применяют более сложный механизм — коробку передач, в которой направление переключается механически, с помощью шестерёнок. Такой способ более надёжен, однако модели перфораторов с механическим переключением реверса имеют более высокую стоимость.

Функция реверса поможет, если бур заклинило в глубоком отверстии. Включение «заднего хода» легко освободит сверло.

Другие режимы

В некоторых моделях перфораторов существуют дополнительные режимы работы. Например, поворот долота — предназначен для эффективного долбления. В таком режиме долото проворачивается на определённый градус после каждого удара.

Как переключать и регулировать режимы перфоратора

Переключение режимов перфоратора необходимо выполнять только после полной остановки рабочего механизма перфоратора. При этом от сети отключать инструмент не нужно. Необходимо убедиться, что переключатель режимов чётко зафиксировался в нужном положении.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

  • обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
  • проводить осмотр инструмента перед каждым началом работ;
  • при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
  • длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;

    Опытным путём температуру нагрева редуктора и двигателя можно определять по степени нагрева корпуса перфоратора. Корпус не должен быть явно горячим, от него не должен исходить характерный запах горевшего электроизоляционного материала.

  • соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
  • своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
  • если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
  • при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно. Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура. Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет.

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Как вставить и вытащить сверло или бур

Модели перфораторов могут оснащаться тремя видами патронов:

  • быстрозажимной;
  • кулачковый;
  • системы SDS.

Абсолютное большинство перфораторов оснащены патроном системы SDS, поэтому операция установки сверла рассмотрена на примере этого патрона.

Установка сверла

Патрон системы SDS является быстрозажимным патроном. Сверло (бур) с соответствующим хвостовиком устанавливается в такой патрон за три действия:

  1. Оттянуть вниз муфту патрона.
  2. Вставить режущий инструмент в гнездо.
  3. Отпустить муфту патрона.

Механизм SDS надёжен, не даёт сверлу выпасть и экономит время на смену буров. Его используют для перфораторов промышленного и бытового назначения малой и средней мощности.

Для работы свёрлами с обычным цилиндрическим хвостовиком необходимо иметь специальный зажимной кулачковый патрон с хвостовиком системы SDS. Такой патрон-переходник позволяет работать перфоратором в режиме электродрели стандартными свёрлами. Тем не менее в продаже можно найти свёрла с хвостовиками SDS.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

Кулачковый патрон с хвостовиком SDS для сверления стандартными сверлами

Снятие сверла

Для снятия сверла или бура с патрона системы SDS необходимо:

  1. Дождаться полной остановки вращения патрона.
  2. Зафиксировать нижнюю муфту патрона рукой.
  3. Другой рукой открутить или стянуть верхнюю муфту.
  4. Достать бур или сверло.

В перфораторах с одномуфтовым исполнением патрона сверло снимается с помощью одной руки. В таких моделях применяется механизм автоблокировки вала.

Насадки для перфоратора

Насадки для перфоратора различают по их назначению и способу крепления в патроне.

По назначению насадки делятся на инструмент для:

  • сверления (свёрла);
  • бурения (буры, коронки);
  • долбления (долота, пики).
Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

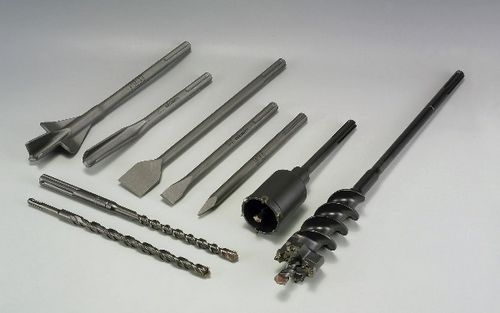

Оснастка для перфоратора: сверление, бурение и долбление

Тип хвостовика

Основным критерием выбора оснастки является тип её хвостовика. Тип, который подходит к выбранной модели перфоратора, указан в его инструкции.

Наиболее распространёнными на сегодняшний день являются хвостовики SDS-plus и SDS-max.

Существуют переходники с размера SDS-max на SDS-plus, но не наоборот. Режущий инструмент рассчитан на определённую мощность двигателя, использование больших буров в маломощном перфораторе не допускается.

Таблица: виды хвостовиков для перфораторов

Шнековые буры

В эффективности работы шнековых буров играет роль угол наклона рабочей канавки. Такие буры используют для изготовления отверстий большой глубины, они осуществляют эффективный пылеотвод и предназначены для интенсивной работы. Чем больше угол наклона канавки, тем больше скорость бурения и производительность работы. Эффективно использование буров с центрирующим шипом, они более ровно держат направление бурения и снижают нагрузку на руки и инструмент.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

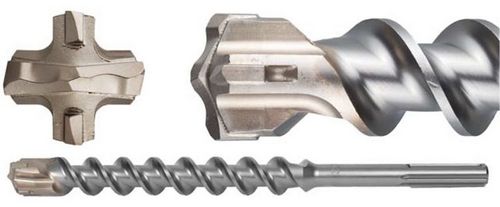

Бур для перфоратора с центрирующим шипом хорошо держит направление

Зубила

Существует три вида зубил для перфоратора:

  • зубило;
  • зубило-пика;
  • канальное зубило.

Такое различие определяется типом выполняемых работ. Обычным зубилом разрушают штукатурку, демонтируют плитку и т. д. Зубилом-пикой штробят, проделывают отверстия в бетонных элементах строительных конструкций. Канальным зубилом выполняют работу по формированию прямых ровных каналов в бетонных поверхностях. Такой вид работ возникает при монтаже электрических сетей или водопровода.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

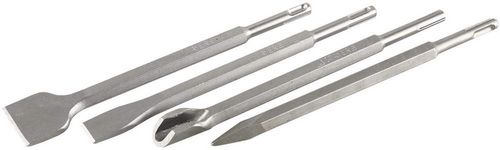

Слева направо: зубило широкое, узкое, канальное, пика

Буровые коронки

Такой элемент оснастки, как буровая коронка, незаменим при выполнении работ по монтажу электрических, гидравлических и тепловых коммуникаций. Коронка позволяет высверливать отверстия большого диаметра в стенах для монтажа труб или кабелей.

Коронкой делают в стенах ниши для монтажа розеток, выключателей и распределительных коробок.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

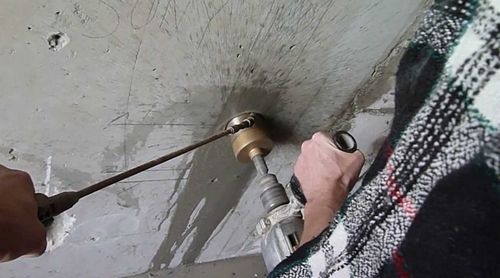

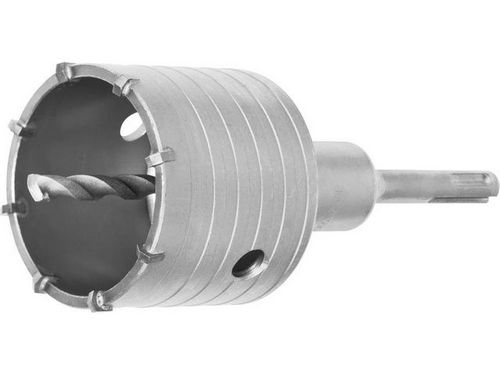

С помощью буровой коронки в стене можно просверлить нишу для розетки

Насадка-миксер

Также перфоратор можно использовать в качестве миксера для подготовки строительных смесей. Для этого понадобится насадка-миксер.

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

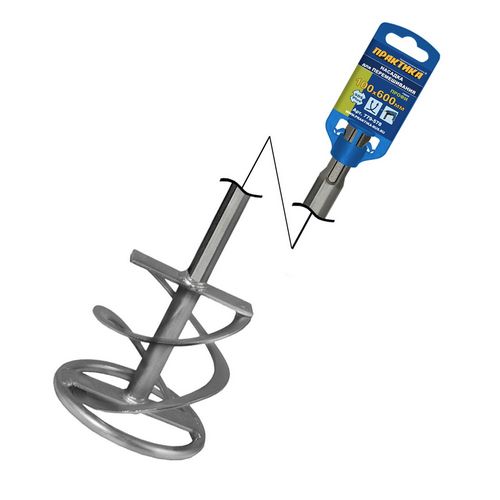

Насадка-миксер для перфоратора замешивает строительные смеси

Если насадка имеет хвостовик SDS-plus, её устанавливают непосредственно в патрон. Венчик с шестигранным профилем следует закрепить в кулачковом патроне с хвостовиком SDS-plus, а патрон уже вставляется в перфоратор. Мощность перфоратора не уступает электродрели, а даже её превосходит, поэтому подготовить любую строительную смесь не составит труда.

Самостоятельная заточка бура

При эксплуатации сверла с твердосплавной напайкой (бура) оно изнашивается от ударов и трения. При этом напайка не успевает выработать свой ресурс до поломки бура. Особенно это заметно на инструменте большого диаметра. Это приводит к снижению производительности работ и лишним затратам на расходные материалы. Поэтому затачивать буры самостоятельно имеет смысл. Для этого нужно использовать заточной станок (наждак).

При самостоятельной заточке бура важно сохранять оригинальные углы, сделанные на заводе. Их величины: 30 градусов — передняя грань, 60 градусов — задняя. Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке.

Видео: заточка бура

Можно ли забить трубу в землю с помощью перфоратора?

Если говорить языком правил, однозначный ответ будет «Нет». Инструмент должен использоваться согласно инструкции и строго по назначению. Однако на практике народные умельцы успешно использовали перфоратор для изготовления абиссинских скважин, забивания столбов и труб.

Помните, что использование перфоратора не по назначению может быть опасным. Инструмент способен легко сломаться, и по гарантии вам его не заменят.

Прежде чем браться за перфоратор, чтобы забить трубу в землю, следует понять процесс распределения энергии по поверхности при ударе. Главное, чтобы энергия удара равномерно прикладывалась к торцу трубы.

Труба с помощью перфоратора забивается самодельной насадкой или буровой коронкой. Диаметр коронки должен быть больше, чем диаметр трубы, рабочий инструмент должен равномерно прилегать ко всей поверхности среза.

Видео: как забить трубу в землю с помощью перфоратора

Перфоратор — один из самых мощных электроинструментов, который реально удержать в руках. Эта сила может быть использована как для разрушения, так и для созидания. Чтобы работа шла быстро и результат был качественным, очень важно соблюдать правила безопасности при работе с перфоратором. Если за инструментом своевременно ухаживать, выполнять требования производителя, перфоратор прослужит долго.
