Каждый проект системы отведения сточных вод из ванной комнаты должен быть точно реализован в соответствии с установленным планом. Независимо от того, является ли это жилым домом или квартирой в многоэтажном здании, необходимо составить схему прокладки канализации в ванной комнате.

Разводка канализации в ванной комнате

Разводка канализации осуществляется по определенным правилам

Как сделать разводку канализации в частных домах

Ванная комната в городской квартире и частном доме предполагает разный подход к реализации проекта. В случае с городской квартирой имеется уже готовая постройка, с заранее определенным местоположением центрального канализационного стояка. Разводку канализации в квартирах начинают именно с фанового стояка.

Важно! Нередко возникающий в ванной комнате неприятный запах или внезапные «всхлипы» в умывальнике – срыв гидрозатвора – это прямое следствие ошибок в проектировании или на этапе сбора канализационных труб.

В частном доме система подведения воды и схема, как будет выглядеть разводка труб канализации, продумывается на этапе проектирования постройки. Дело это весьма непростое. Даже если имеется минимальный практический опыт в монтаже водоотводящих систем, то четкое представление о том, как сделать разводку канализации в частных домах имеет только специализированный инженер. Именно мастер способен спроектировать систему с учетом строительных норм и правил и соблюдением ГОСТ – стандартов и сделать все в точном соответствии с планом.

Компоненты канализационных систем для частного дома:

  • комплект труб различного диаметра, из которых состоят ветви водоотводящей системы в ванной комнате и далее по дому;
  • канализационный колодец, в который собирается вся жидкость системы отвода сточных вод;
  • используют два типа стояков для водоотводной системы – вентиляционный и непосредственно канализационный стояк;
  • линии отвода воды от потребителей;
  • цепочка узлов для очистки воды, если это разводка замкнутого типа, или дренажно-накопительная система, в частном доме используют оба типа систем;
  • канализационный напорный коллектор, наибольшее распространение получил в канализационных системах напорного типа, не используют в городской квартире;
  • ревизионные элементы, для обслуживания системы;
  • комплект качественного сантехнического оборудования.

Первое правило для канализационных систем: принцип «двух точек». Самая нижняя точка – ее несложно определить при помощи строительного уровня – и будет являться узлом вывода жидкости в сточную магистраль.

Разводка канализации в ванной комнате

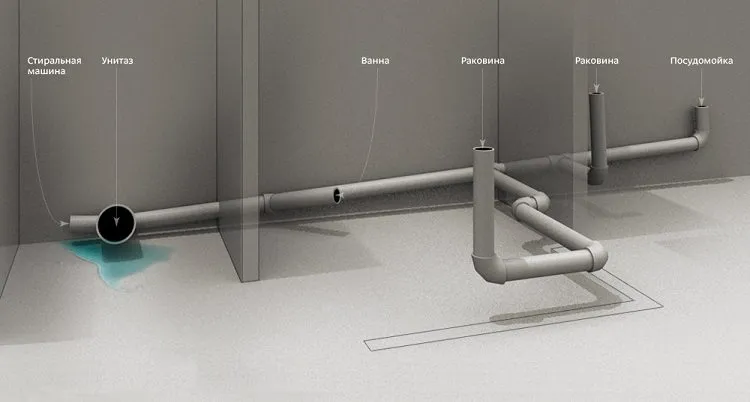

Схему расположения санитарных приборов и проводки труб к ним нужно составить обязательно

Самая верхняя точка находится выше любого узла отбора воды непосредственно на фановой трубе, разводка с этого уровня не производится. На верхнюю точку фановой трубы устанавливается специальный вентиляционный клапан.

Полезно знать! Вакуумный вентиляционный клапан не пропускает внутрь помещения неприятный запах и газы, образующиеся в системах отвода воды в результате жизнедеятельности бактерий – метан, сероводород, аммиачные испарения. Падение давления в системе кратковременно открывает клапан, происходит приток воздуха извне, и срыва гидрозатвора в Г-образных сифонах не происходит.

Случается так, что в частном доме необходимо сделать несколько центральных канализационных стояков. Это вполне допустимо, если к системе предполагается подключить большое количество потребителей. Например, если отдельной ванной комнатой обеспечивается каждая спальня. Необходимо соблюдать принцип «нижней точки», сводя все ветви отвода воды в единый коллектор именно на этом уровне.

Для подключения в частном порядке к центральному канализационному коллектору используют специальные циркуляционные насосы. Это обуславливается большой протяженностью коллекторной ветки или спецификой рельефа местности.

Разводка канализации в ванной комнате

Первый этап – составление проектного эскиза или чертежа. Учитываются все точки подключения и водоотвода. Этап второй – подборка диаметра труб, в зависимости от типа подключения, и расчет общей протяженности магистрали. Учитывать нужно такой момент: пластиковые трубы для канализации имеют разную длину и оснащены соединительным раструбом только с одной стороны. Третий этап – набор необходимого количества фитингов и крепежных хомутов. Без жесткого крепления к стене стыки пластиковых труб вскоре теряют герметичность.

Разводка канализации в ванной комнате

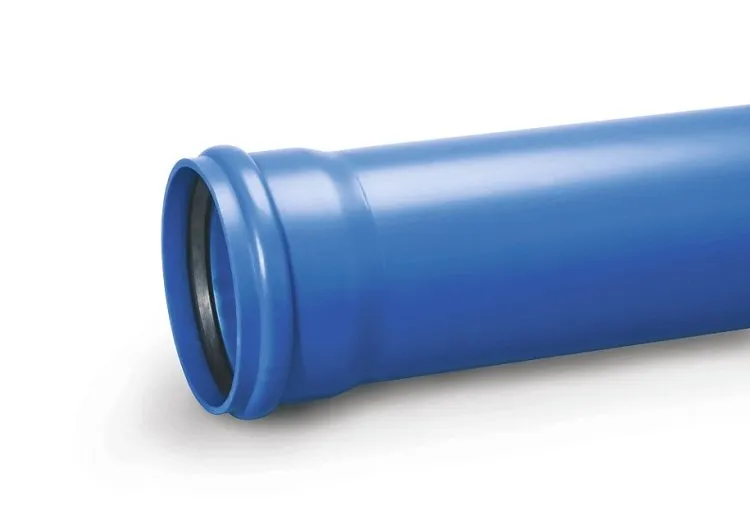

Современные системы канализации в домах создаются из пластиковых труб

Преимущество использования канализационных труб из пластмассы очевидны. Стандартный срок их эксплуатации в системе внутридомовых коммуникаций – не менее 50 лет, разводка, подгонка и монтаж не занимают много времени и не требуют специальных инструментов.

В отличие от чугунных систем пластиковые трубы не подвержены коррозии. Полимерные трубы устойчивы к воздействию высокой температуры, и без проблем обеспечат слив подогретой воды в канализационный коллектор даже от автоматической стиральной машины. Поэтому они — лучший вариант для канализации в частном домовладении и в квартире.

Специальное покрытие внутренней части полипропиленовых труб позволяет избежать накопления известковых отложений, и как следствие, уменьшения внутреннего диаметра и пропускной способности системы.

Монтаж канализационной системы для ванных комнат следует начинать с самой нижней точки и в труднодоступном месте, например, под ванной. Считается хорошим тоном сначала точно смонтировать систему отведения воды в доме, и лишь потом подключать к ней устройства – потребители.

Для модификации или замены существующей системы приходится идти на демонтаж части или всей устаревшей системы отвода сточной воды.

Важно! Перед началом работ по модификации системы необходимо убедиться в том, что вода не поступает ни на один потребитель, и нет поступления отработанной воды в канализационную систему.

Создавая разводку труб канализации из чугуна, традиционно использовали промасленную пеньку или веревку, а в качестве герметика – серу. Со временем такое соединение приобретает поразительную прочность. Единственно возможный способ демонтажа в городской квартире для чугунных систем, не поддающихся разборке — это их разрушение. Используется молот, или перфоратор с насадкой типа «зубило».

Разводка канализации в ванной комнате

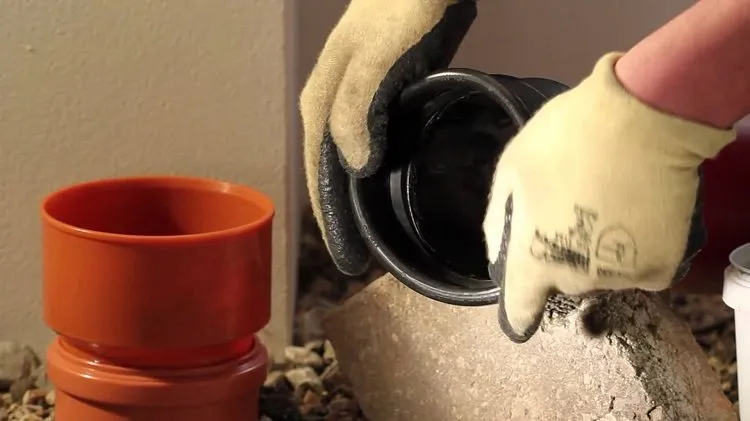

Соединение чугунного отрезка канализации с новыми трубами производится при помощи переходников

Чтобы сохранить целостность фановой трубы, существующий «лежак» и разводку чугунной системы разрушают до узла соединения с основным стояком, действуя с максимальной осторожностью по мере приближения к стояку.

Для соединения пластиковых труб с чугунным стояком потребуется специальный переходник: пресс-фитинг или переходная муфта с манжетой уплотнения.

Правила укладки труб для канализации

Согласно строительной спецификации все трубы, предназначенные для водоотведения, укладываются с уклоном в сторону сливного коллектора. Принято сопоставлять диаметр трубы и ее уклон.

Таблица 1

Диаметр канализационной трубы в миллиметрах Уклоны труб хозяйственно-фекальной канализации
Общепринятые нормы, сантиметры на метр погонный Минимально возможные, сантиметры на метр погонный
50 3,5 2,5
100 2 1,2
125 1,5 1,0
150 1,0 0,7
200 0,8 0,5

Для подключения унитазов в городской квартире или в доме используют, как правило, трубы диаметром 100 мм. Близкая к идеальной система канализации не должна иметь повороты на 90 градусов, резкие перепады высоты в пределах одного ответвления. Также крайне нежелательны изгибы канализации на вертикальных стояках. В точке пересечения трубами стеновых конструкций и перекрытий не допускается применение фитингов.

Разводка канализации в ванной комнате

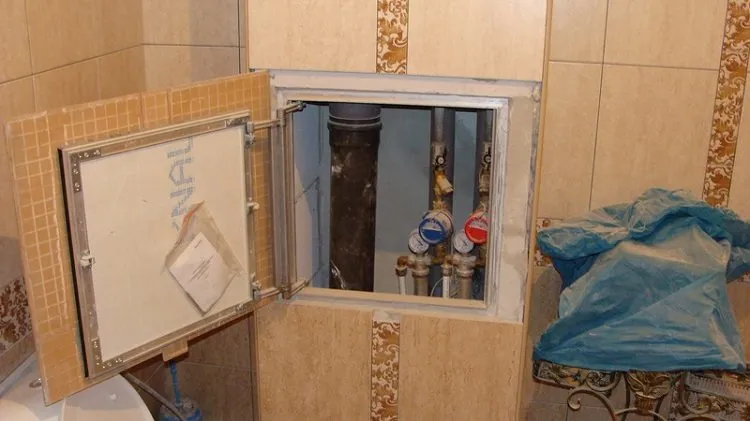

В декоративном коробе обязательно должно быть отверстие для доступа к трубам

Как правило, внутридомовые коммуникации в частном доме или квартире стараются закрыть декоративными защитными коробами. В случае с водоотводящей системой в обязательном порядке нужно сохранить возможность доступа к ревизионным узлам. Удобный способ — сделать скрытые лючки или дверцы в защитном коробе или установить роллеты.

Виды канализационных труб, их преимущества и недостатки

Классифицируют канализационные трубы по трем категориям: материал, из которого они изготовлены, толщина стенки, и наличие специального покрытия на внутренней части труб.

  1. Класс «А» — тонкостенные трубы, применяются в технических системах при отсутствии избыточного давления. Преимущества – низкая стоимость трубы. Недостаток – малый срок службы, нежелательно использовать для обустройства канализации в ванной комнате в квартире или в доме.
  2. Класс «В» — трубы повышенной прочности. Преимущества – более толстые стенки, хорошо переносят нагревание. Недостаток – высокая стоимость.

Материалы:

  • полипропиленовые. Они часто составляют основу разводки канализации по дому. Выдерживают высокую температуру воды, но при этом отличаются и повышенным коэффициентом линейного расширения;
  • полиэтиленовые. Используются для разводки канализационных труб в частном доме, или квартире, но широкого распространения не получили. Отличаются низкой стоимостью;
  • поливинилхлоридные трубы используют как временную разводку в системах технического водоотведения. Плохо переносят увеличение температуры, срок эксплуатации критично мал;
  • металлические трубы. Медные – наиболее перспективные и практичные. Недостаток: разводка на базе медной канализационной трубы обойдется недешево. Чугунные трубы канализации – классический, но морально устаревший вариант, их можно встретить в городской квартире.

Проектирование и монтаж

Вся суть проектной части системы водоотведения для ванной комнаты, будь это частный дом или городская квартира, заключается в точном соблюдении размерности. Важным параметром является и расположение санитарно – технических устройств. Как правило, приходится искать компромисс между желанием разместить все как можно более компактно, и удобством использования.

Опытный специалист смонтирует магистраль отведения воды с наклоном в сторону стояка, и обязательно использует качественные фитинги с плотными уплотнительными манжетами.

Как сделать канализацию на участке с высоким уровнем грунтовых вод?


Создание канализации на участке с высоким уровнем грунтовых вод может быть сложной задачей, поскольку вода может вернуться в систему канализации и вызвать затопление.

Одним из способов решения этой проблемы является установка системы канализации с использованием септика. Септик – это технологический комплекс, который используется для обработки сточных вод, выделяемых домом или коттеджем. Он позволяет очистить воду до уровня, пригодного для использования в огороде или для полива растений.

Чтобы установить септик на участке с высоким уровнем грунтовых вод, нужно выполнить следующие действия:

  1. Определите уровень грунтовых вод: необходимо узнать, какой уровень грунтовых вод на вашем участке. Это можно сделать, обратившись к местным геологическим картам или проведя гидрогеологические исследования на участке.

  2. Выберите подходящий тип септика: в зависимости от уровня грунтовых вод и других условий участка, нужно выбрать подходящий тип септика, который может обрабатывать сточные воды без угрозы для окружающей среды.

  3. Установите септик правильно: септик нужно установить на участке таким образом, чтобы он был выше уровня грунтовых вод и не находился слишком близко к скважинам или ручьям.

  4. Подключите домашнюю канализацию: после установки септика, нужно подключить его к домашней канализации. Для этого может потребоваться строительство новой системы канализации или реконструкция существующей.

  5. Проводите регулярное обслуживание: чтобы септик работал эффективно и безопасно, нужно проводить регулярное обслуживание, включая очистку и замену фильтров.

Установка септика может быть сложной задачей, поэтому лучше обратиться за помощью к профессионалам, чтобы убедиться, что система будет работать правильно и безопасно.
