Как правильно разместить циркуляционный насос в системе отопления — оптимальное расположение для подачи или обратки

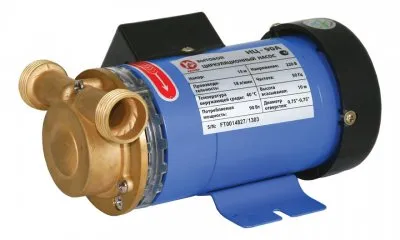

Циркуляционный насос улучшает работу систем отопления.

Имея данный агрегат в системе, можно будет контролировать температурный режим в помещениях и повысить эффективность передачи тепла. Этим устройствам необходимо проводить регулярные проверки и поддерживать их в рабочем состоянии. Если рассматривать вопрос о том, куда установить циркуляционный насос – на подачу или обратку, то это также будет важным аспектом в обсуждении.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

• Функционал циркуляционного насоса в системе отопления
• Что учитывают при выборе правильного расположения
  • Где лучше установить: подача или обратка
• Куда ставить насос: схемы
• Как должен стоять насос: процесс установки
• Полезное видео
• Можно ли поставить самостоятельно

Функционал циркуляционного насоса в системе отопления

Назначение состоит в ускорении и регулировании движения потока теплоносителя в контуре:

• в системах с принудительной циркуляцией (особенно если подача идёт на два и более этажа);
• в системах, рассчитанных на естественную циркуляцию, он значительно повышает эффективность обогрева.

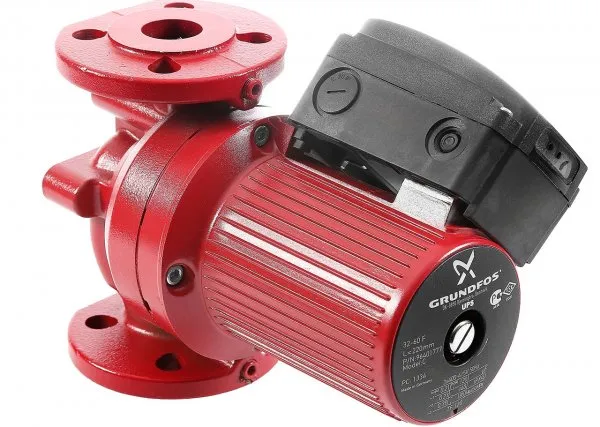

Фото 1. Циркуляционный насос модели UPS 32-100 с мокрым ротором, производитель — «Grundfos», Дания.

В частных домах обычно устанавливают устройство с мокрым ротором:

• бесшумные;
• не требующие техобслуживания;
• с экономичным энергопотреблением.

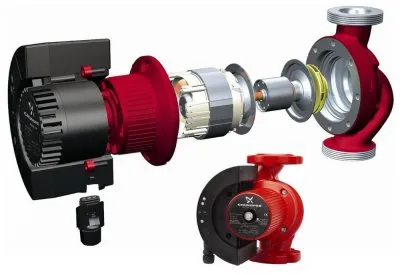

Для контуров с большой протяжённостью и систем, обслуживающих многоэтажные дома, покупают устройства с сухим ротором, мощные, с высоким КПД.

Таким приборам требуется регулярный осмотр и текущий ремонт. Их приходится устанавливать в особых помещениях или там, где их шум не будет мешать.

Что учитывают при выборе правильного расположения

При установке прибора в контур учитывается:

• верная ориентация (указывается в инструкции, горизонтально или вертикально);
• правильная обвязка (правильно подобранный комплект дополнительных устройств);
• если присутствует две и более веток, то оптимальным вариантом является установка отдельного насоса на каждую (в этом случае удаётся сразу достигать равной температуры в помещениях по каждой ветке и экономнее расходовать топливо).

Где лучше установить: подача или обратка

Профессионалы рекомендуют ставить насос перед первым ответвлением контура. Прибор рассчитан на температуру перекачиваемой жидкости до 115°С, поэтому выбор трубы подачи или обратки не принципиален.

Это значимо при установке в систему с паровым котлом, так как на выходе теплоноситель имеет температуру выше 100°С, что неприемлемо. На трубе обратной подачи температура устанавливается в пределах нормы.

Обратка — единственный вариант для котлов на твёрдом топливе за исключением систем с автоматизированным контролем.

Важно! Котлы без автоматики часто перегревают теплоноситель до кипения, поэтому в насос, установленный в подачу, попадает пар. Это приводит к почти полной остановке движения жидкости по контуру и аварийной ситуации, даже взрыву.

Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья.

Куда ставить насос: схемы

Для различных систем разработаны стандартные схемы подключения циркуляционного прибора. Учитываются такие важные моменты:

1. Лёгкость в обслуживании (удобный подход к нему).

   ​

2. При установке на подачу его позиция должна быть после котла и блока безопасности.

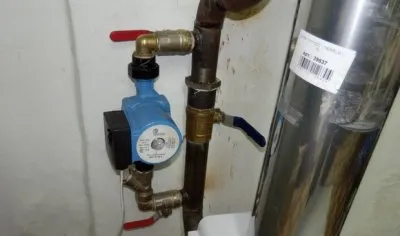

3. Для удобного контроля необходимо устанавливать его с отсекающими вентилями (они перекрываются, и устройство безопасно снимается с труб без слива всей системы).
4. При установке на обратке позиция насоса — перед котлом или между расширительным бачком и котлом.
5. Перед агрегатом нужно установить фильтр грубой очистки, это предохранит крыльчатку от заклинивания (некоторые модели продаются с уже установленным фильтром).

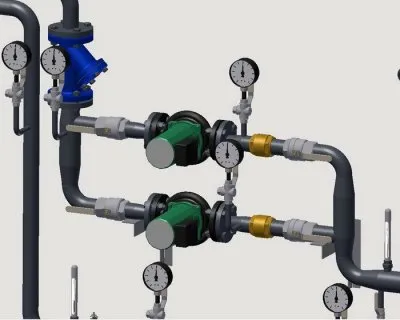

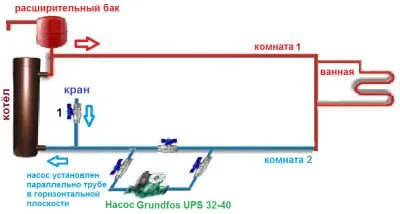

6. Большинство котлов работают независимо от наличия электричества, поэтому изначально систему отопления проектируют с расчётом возможности естественной циркуляции на случай прекращения подачи напряжения (насос устанавливается на параллельной ветке, которую можно отключить от системы).
7. В систему с твердотопливным котлом, прибор устанавливается на линию обратной подачи. Подключение производится с байпасом.

Как должен стоять насос: процесс установки

Как установить:

• закреплять следует накидными гайками;



• выяснить, как он работает в каждом из положений (вертикальном и горизонтальном);
• установка производится на любом участке трубопровода, но ось ротора располагается только горизонтально;
• контакты для присоединения к электросети располагаются так, чтобы их не залило водой (разворачивается путём ослабления крепёжных винтов);
• на корпусе указано направление потока — оно обязательно соблюдается.

Установка подразумевает последовательное размещение необходимых компонентов, без которых насос выйдет из строя.

Запорная арматура (ставится с двух сторон, при необходимости отрезок с насосом выключается из системы).

Предусматривается отдельная ветка для насоса (байпас), это позволит пользоваться естественной циркуляцией.

Дополнительные элементы:

• фильтр грубой очистки (ставится перед насосом);
• обратный клапан (нужен в системах с расширительным баком или при установке двух насосов);
• воздушный клапан для удаления воздуха из труб (в некоторых моделях он встроен изначально, тогда в цепочке он не нужен).

Одного насоса достаточно для системы с одним котлом, дополнительные устройства ставятся если:

• два и более котла;
• сложные разветвления контура;
• установлена буферная ёмкость;
• при большой протяжённости контура (нескольких этажей);
• при системе «тёплый пол»;
• есть два и более котла с разными типами топлива;
• установлен теплоаккумулятор (дополнительная ёмкость, в которой жидкость охлаждается и подаётся в систему при необходимости);
• устройства для перекачивания устанавливаются на байпасе, что позволит пользоваться естественной циркуляцией.

Внимание! Для насоса прокладывается отдельный кабель с автоматом. Не рекомендуется просто включать его в обычную розетку. Для безопасности должно быть заземление и автомат, срабатывающий при скачках напряжения.

Полезное видео

Ознакомьтесь с видео, в котором рассказываются различные схемы установки циркуляционного насоса.

Можно ли поставить самостоятельно

Не следует забывать, что при несоблюдении правил установки в лучшем случае придётся обходиться без отопления, в худшем — может произойти авария.

Поэтому рекомендации производителя, требования по безопасному подключению к сети и правила установки устройства должны быть соблюдены.

Как правильно поставить циркуляционный насос на отопление на подачу или на обратку?

Циркуляционный насос на отопление может быть установлен на подачу или на обратку, и правильный выбор зависит от конкретных условий системы отопления.

В большинстве случаев насос устанавливают на подачу, т.к. это позволяет улучшить эффективность системы отопления и обеспечить равномерное распределение тепла по всем отопительным приборам. Если насос установлен на подачу, то он помогает поддерживать постоянное давление в системе отопления, что позволяет лучше контролировать расход теплоносителя и обеспечивает меньший риск образования пузырьков воздуха в системе.

Однако в некоторых случаях может быть более эффективным устанавливать насос на обратку. Например, если система отопления имеет большую разницу в высоте между отопительными приборами, насос на обратку может помочь избежать образования воздушных пробок в системе и снизить риск коррозии.

В целом, выбор места установки циркуляционного насоса на подачу или на обратку зависит от конкретных условий системы и требует профессиональной консультации специалиста в области отопления и водоснабжения.
