Как правильно установить встроенную посудомоечную машину — монтаж и подключение

Заранее подготовленный проект поможет избежать рисков, связанных с тем, что размеры посудомоечной машины могут не соответствовать размерам вашей кухонной мебели. Кроме того, все необходимые разъемы для подключения можно спрятать, что обеспечит эстетичный вид всей комнаты.

Облегчить выбор места для монтажа машины может:

• Тип агрегата;
• Место размещения.

Все устройства данного типа делятся на несколько категорий:

• встраиваемые;

• отдельностоящая посудомоечная машина;

• компактная под раковину;
• переносные для малогабаритных квартир или для дачи;
• в нише/на полке.

Кроме того они могут быть:

• Узкими, шириной до 45 см;
• Низкими, шириной порядка 50–60 см и высотой не более 50 см.

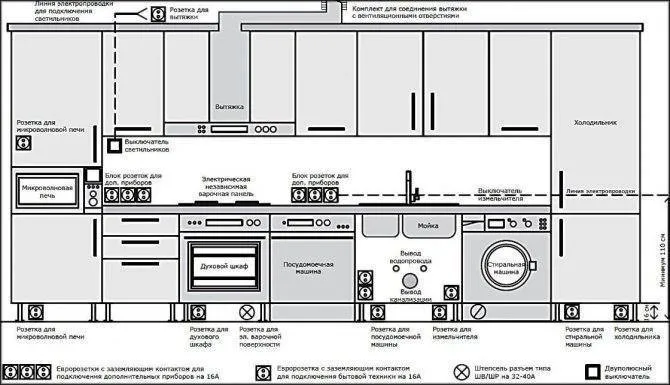

Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:

• розетки;
• трубы канализации и водопровода.

Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.

Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

На что обращать внимание при выборе посудомоечной техники

Преимущества встраиваемой посудомойки перед отдельно стоящей заключаются в том, что она значительно экономит кухонное пространство, и гармонично вписывается в готовый дизайн. Вам останется только решить, какого размера машинка вам необходима, и соотнести габариты техники с местом ее предполагаемого расположения.

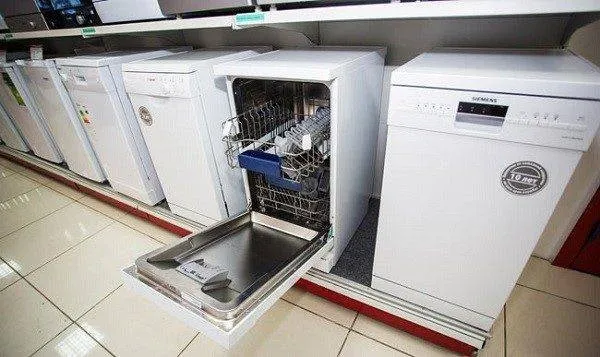

Типы посудомоечных машин

В первую очередь все посудомойки можно разделить на бытовые и промышленные. Вторые используются в местах общественного питания и на предприятиях, поэтому их мы затрагивать не будем.

Бытовые посудомойки можно разделить на следующие типы:

• полностью встраиваемые – система полностью скрыта за мебельным фасадом. Блок управления находится на торце передней стенки. Такие модели часто оснащают лучом-индикатором. Он создает на поверхности пола световой маркер, который сигнализирует о том, что цикл мытья не окончен;
• частично встраиваемые – передняя стенка полностью открыта либо частично скрыта за мебельным фронтом. Панель управления в этом случае находится над фасадом и доступна даже при включенной машине;
• отдельностоящие – самостоятельный агрегат в собственном корпусе;
  Следующая классификация затрагивает размерные характеристики посудомоек. Различают машины:
• полноразмерные – с шириной, равной 60 см. Отличный вариант для большой семьи. Такая «помощница» справится с целой горой посуды. За один цикл она способна отмыть от 10 до 17 комплектов. В ней легко разместить кастрюли, противни. Высота таких машин в пределах 82-87 см, глубина 55-60 см. Представлены во всех категориях – встраиваемые, встраиваемые частично, отдельные;
• узкие – их ширина может быть от 45-49 см. Вмещают максимум 10 комплектов посуды. Больше подходят для небольших семей из 3-5 человек. Если же семья большая, придется запускать ее несколько раз;
• компактные – небольшие устройства, по размеру сходные с микроволновой печью. Имеют ширину от 35-45 см, поэтому их легко разместить на любой, даже самой маленькой кухне. За цикл способны отмывать 4-6 комплектов посуды. Представлены встраиваемыми и отдельностоящими вариантами конструкции.

Выбираем размер

Встраиваемые посудомойки бывают нескольких размеров, и, соответственно, вмещают разное количество посуды.

Таблица 1. Габариты посудомоечных машин

РазмерГабариты в сантиметрахМаксимальная вместимость (в количестве комплектов посуды)

Мини	5
Узкие	8
Полноразмерные	17

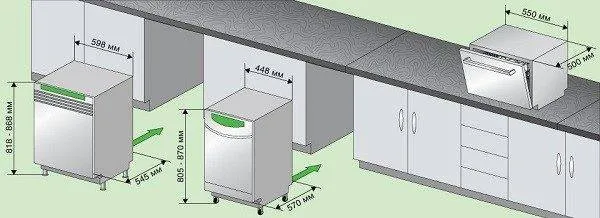

Как распланировать установку встройки различного размера, чертеж

Мини-посудомойки удобны тем, что их можно встроить в небольшой кухне даже под мойку или в пенал, так как она схожа по размерам с микроволновой печью и расположение ее на уровне глаз достаточно удобно. Узкие агрегаты стоит приобретать лишь при условии, что у вас не большая семья. Полноразмерные же целесообразно выбирать, если у вас много родственников и гостей полон дом. Но, нужно понимать, что и места в кухне, соответственно, такая машинка займет больше.

Существуют различные виды машинок, габариты корпуса которых могут варьироваться

Классы энергоэффективности и маркировка

Потребление электроэнергии и энергоэффективность − так же важный момент, на который следует обращать внимание при покупке. Производители обязаны указывать класс энергоэффективности для каждого изделия

Как правило, он обозначается на стикере, который наклеивается на сам прибор или вкладывается в пакет с документами на технику. Классы маркируются латинскими литерами: А+++, А++, А+, A, B, C,D (до 2010 года маркировка обозначалась литерами A, B, C, D, E, F, G), где соответственно класс А+++ − самая экономичная в плане потребления электроэнергии и воды модель.

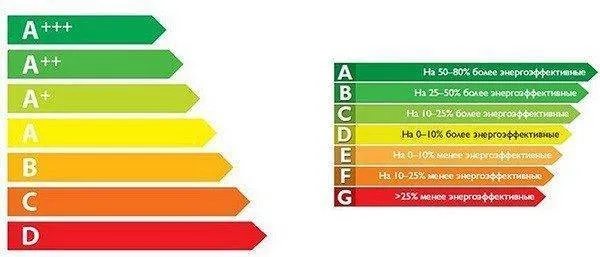

Как маркируются классы энергоэффективности у посудомоечных машин различного типа

Но и цена на такие модели будет значительно выше, чем на изделие с последующей градацией классов. Также на стикере должны быть указаны:

• модель и торговая марка изделия;
• расход воды в литрах за цикл;
• расход электроэнергии за цикл (кВтч);
• класс сушки (А — G);
• количество комплектов посуды;
• класс производимого шума в децибелах.

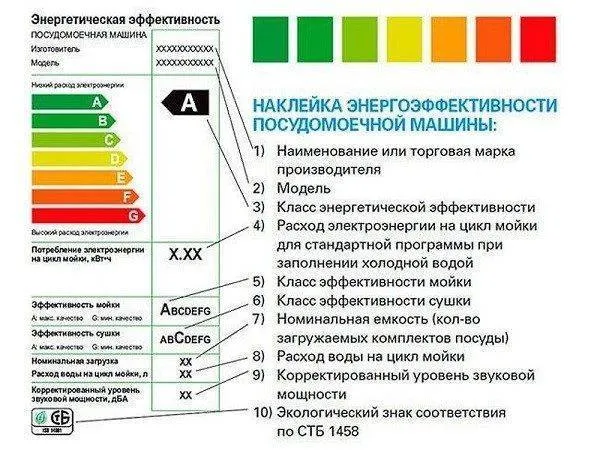

Расшифровка обозначений, встречающихся на стикере, которым оснащен корпус посудомоечной машинки

Как работает посудомоечная машина?

Чтобы понимать принцип работы посудомоечной техники, можно ознакомиться с тем, как она устроена. Через шланг, подведенный одним концом к водопроводу, а другим к отдельностоящей посудомойке, набирается необходимое количество воды. Кстати, шланг может иметь дополнительную защиту от протечек.

Дальше вода нагревается и поступает в рабочий отсек. Также происходит подача моющего средства, причем порционно, в определенное время. Смесь воды и моющего средства струями разной интенсивности распыляются на посуду, тем самым очищая ее.

С помощью специального насоса загрязненная вода сливается в канализацию. Так, происходит несколько циклов мойки. Чистая посуда ополаскивается холодной водой и сушится. Процесс сушки зависит от ее типа: конденсационная, турбо или с помощью вентиляторов.

Общие рекомендации и правила

Чтобы машинка в процессе использования не вызывала нареканий, не требовала ремонта и частого обслуживания, необходимо продумать порядок ее установки.

На все виды посудомоек распространяется следующий порядок подключения:

• Проверка комплектации и целостности оборудования после транспортировки ее в дом.
• Установка на заранее определенное место на столе, полу или в мебельном модуле.
• Подключение к канализации с помощью сливного шланга, который вводится в раковину или подключается к сифону с применением переходника.
• Подключение к водопроводу с использованием шланга подачи воды.
• Установка отдельной силовой розетки или применение заранее вмонтированной.

Если возникают сложности с соединением шлангов или устройством розетки, то порядок подключения можно изменить, тем не менее потребуется выполнить каждый пункт из списка.

Доступ к боковым стенкам встроенных посудомоек невозможен, но у настольных, пристроенных и отдельно стоящих моделей он есть. Обеспечьте защиту от ожогов – боковые поверхности сильно нагреваются в процессе мойки. Для этого нужно установить боковые крышки, реализуемые сервисными центрами

Существует ряд правил, выполнение которых поможет избежать проблемных и аварийных ситуаций

Обычно они перечислены в инструкции, поэтому самое важное требование – внимательное изучение документации

Не рекомендуется ставить посудомойку возле радиатора: излучаемое батареей тепло негативно влияет на ее «самочувствие». Если машинку встроить по соседству с холодильником, напротив, «пострадает» он.

Проследите, чтобы электрошнур также не подвергался нагреванию, иначе изоляция расплавится и может произойти короткое замыкание или утечка тока – то и другое опасно.

Если вы ранее не устанавливали или не ремонтировали домашнюю технику, при возникновении большого количества вопросов лучше объединить собственные усилия с услугами сервисного центра. Самостоятельное вмешательство только навредит

После установки обязательно проверьте, хорошо ли открывается дверца, исправно ли работает загрузочный модуль (модули). Если мало места, то открытая дверца будет создавать дефицит пространства – не забывайте об этом при дальнейшем использовании и постарайтесь расставить мебель так, чтобы было легко обслуживать машинку.

Подключение слива и монтаж в проем кухни

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

Не забывайте, что сливная труба должна монтироваться под углом, с расчетом 1см перепада высоты на 1м длины.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

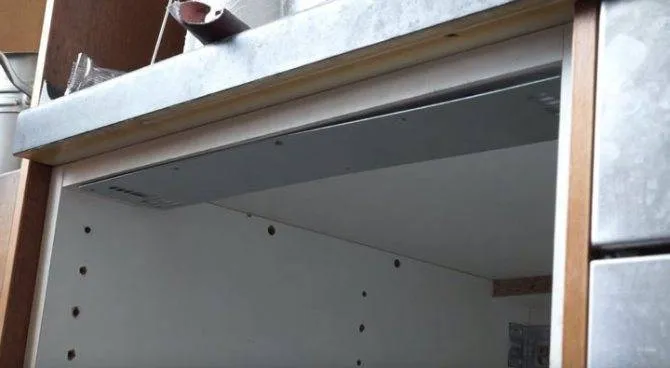

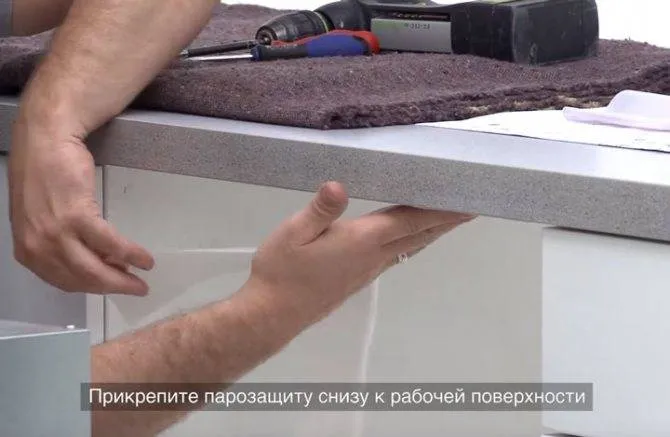

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

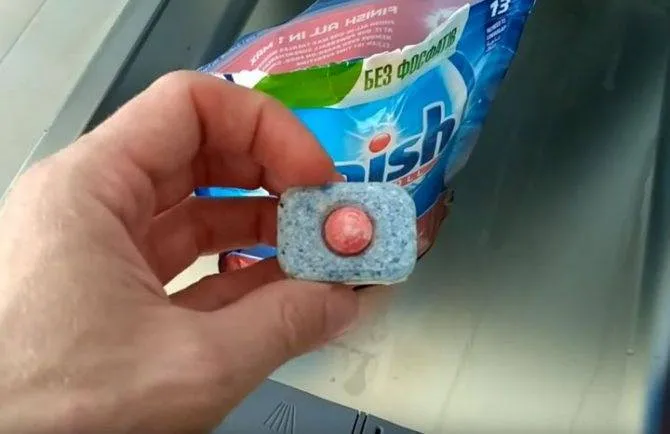

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Подключение к электросети

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

   Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3 Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Оценки покупателей: Будьте первым!

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

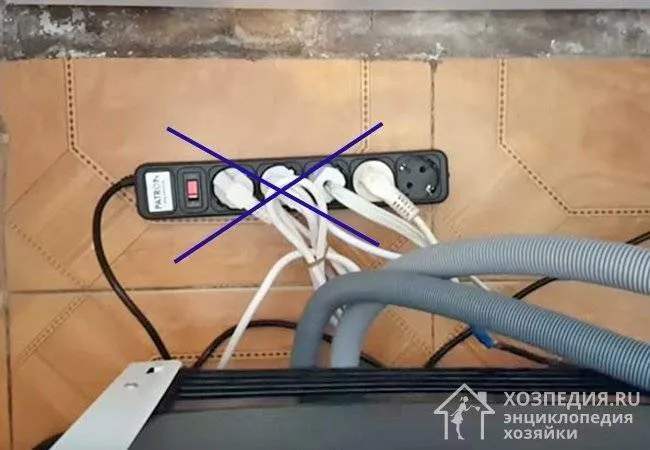

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

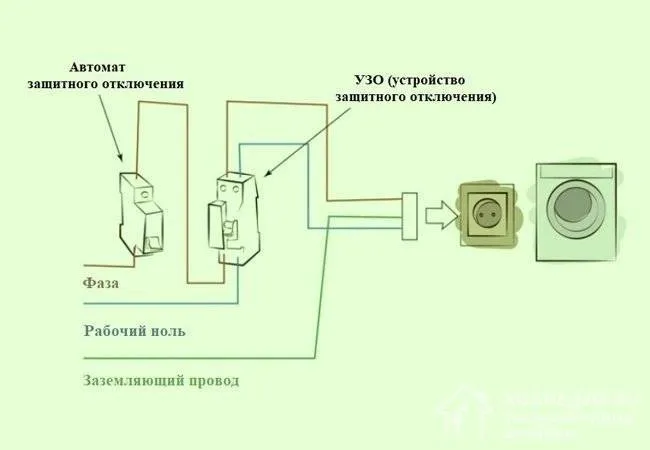

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

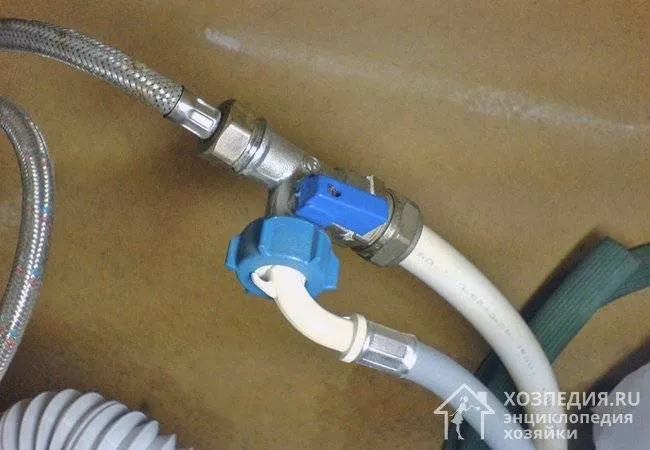

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

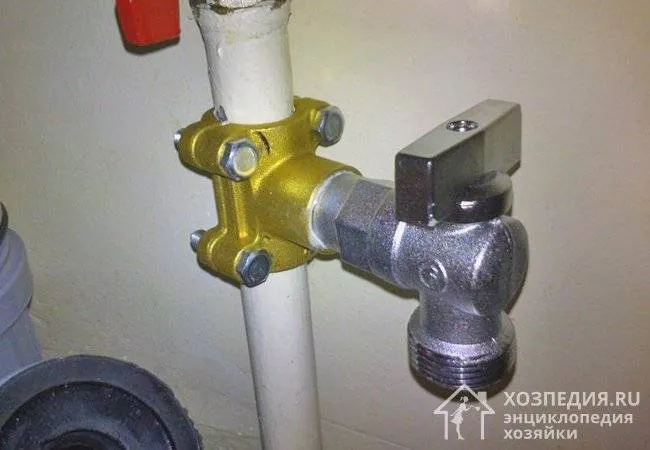

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

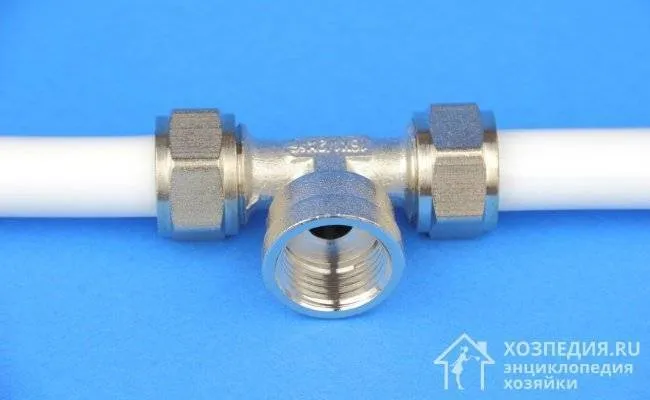

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

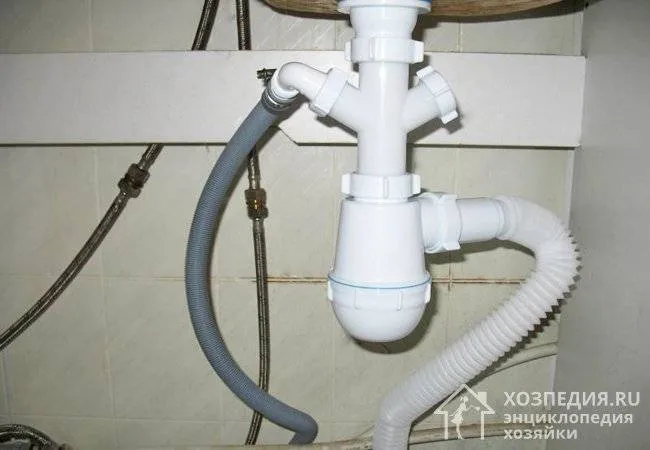

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

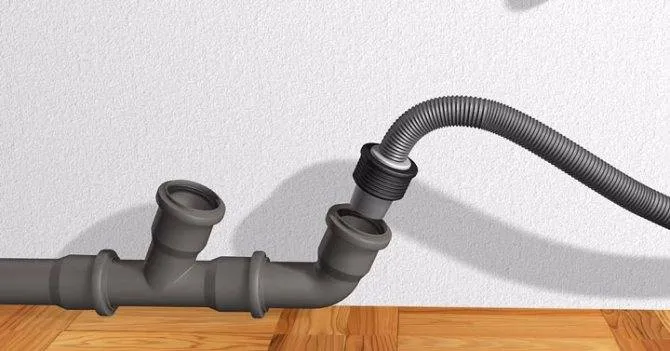

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

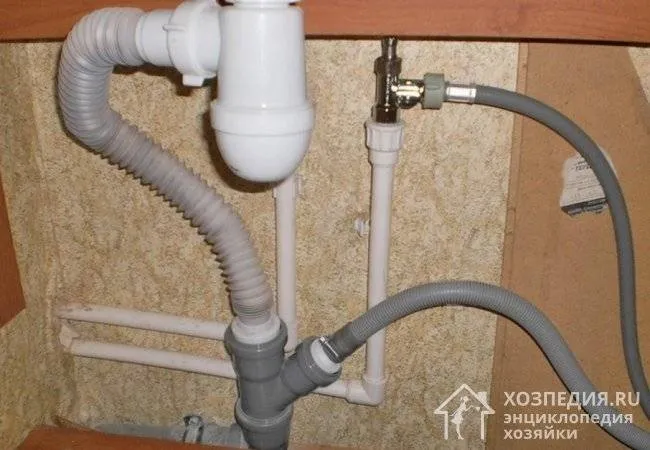

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

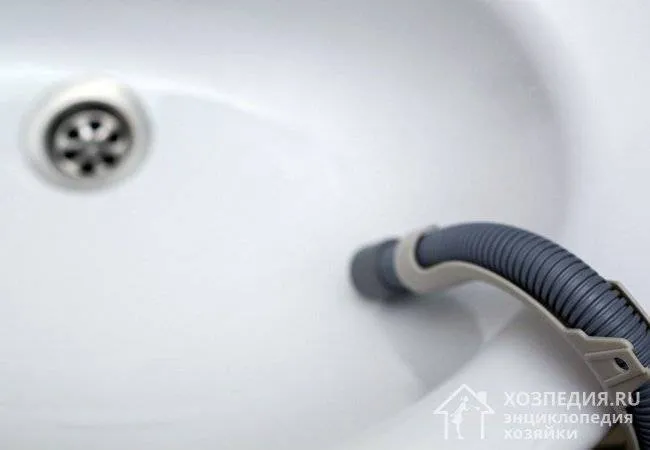

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

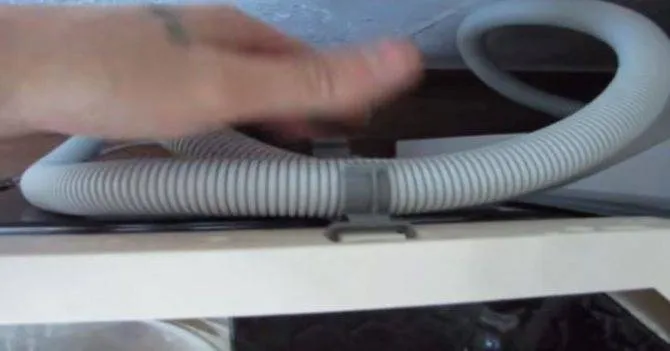

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Общие рекомендации и правила

Чтобы машинка в процессе использования не вызывала нареканий, не требовала ремонта и частого обслуживания, необходимо продумать порядок ее установки. На все виды посудомоек распространяется следующий порядок подключения:

• Проверка комплектации и целостности оборудования после транспортировки ее в дом.
• Установка на заранее определенное место на столе, полу или в мебельном модуле.
• Подключение к канализации с помощью сливного шланга, который вводится в раковину или подключается к сифону с применением переходника.
• Подключение к водопроводу с использованием шланга подачи воды.
• Установка отдельной силовой розетки или применение заранее вмонтированной.

Если возникают сложности с соединением шлангов или устройством розетки, то порядок подключения можно изменить, тем не менее потребуется выполнить каждый пункт из списка.

Существует ряд правил, выполнение которых поможет избежать проблемных и аварийных ситуаций

Обычно они перечислены в инструкции, поэтому самое важное требование – внимательное изучение документации

Галерея изображений Фото из

Перед любыми действиями по установке, ремонту, замене обязательно отключайте оборудование от электросети. Если рядом с выбранным местом нет силовой точки, ее необходимо подвести и расположить в легко доступной для отключения зоне. Проводку для силовой розетки лучше тянуть отдельной линией от щитка, необходимо обеспечить ветку собственным автоматом

В кухне обычно установлено самое мощное оборудование, и водонагревателям, микроволновкам, посудомойкам, электроплитам приходится работать «по соседству». Обязательно проследите, чтобы в непосредственной близости с посудомойкой не было оборудования, вырабатывающего тепло

Все категории машинок должны быть расположены по уровню. Для отдельно стоящих нужно обеспечить идеально ровное место установки, а при необходимости отрегулировать ножки. Встраиваемые модели следует прочно зафиксировать внутри мебельных модулей с применением кронштейнов

Исправность корпуса и деталей

Соблюдение норм техники безопасности

Близость размещения других электроприборов

Ровное основание и устойчивость

Не рекомендуется ставить посудомойку возле радиатора: излучаемое батареей тепло негативно влияет на ее «самочувствие». Если машинку встроить по соседству с холодильником, напротив, «пострадает» он. Проследите, чтобы электрошнур также не подвергался нагреванию, иначе изоляция расплавится и может произойти короткое замыкание или утечка тока – то и другое опасно.

После установки обязательно проверьте, хорошо ли открывается дверца, исправно ли работает загрузочный модуль (модули). Если мало места, то открытая дверца будет создавать дефицит пространства – не забывайте об этом при дальнейшем использовании и постарайтесь расставить мебель так, чтобы было легко обслуживать машинку.

Необходимые инструменты, материалы и расходная гарнитура

Чтобы своими руками произвести установку машины для мытья посуды, не понадобится специализированный инструмент, все что потребуется это:

• разводной ключ, если его нет, в крайнем случае можно воспользоваться пассатижами;
• набор отверток;
• изоляционная лента, ею будут обматываться металлические резьбовые детали, перед тем как их затягивать при помощи пассатижей. Соответственно, при наличии разводного ключа изолента будет не нужна.

Из материалов вам понадобиться:

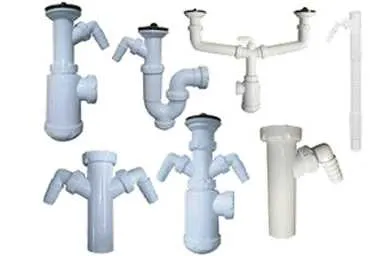

оснащенный штуцером сифон, например, такой как показан на рисунке. Если планируется подключение еще и машины для стирки, то выберите модель сифона с двумя штуцерами;

Различные модели сифонов со штуцером

чтобы подключить воду, потребуется врезаться в трубу, для этой цели понадобится тройник. Если вы не хотите проблем, то не рекомендуем приобретать силуминовую арматуру, она может распасться без всяких видимых причин. Лучше всего остановить свой выбор на латунных, металлопластиковых или бронзовых изделиях;

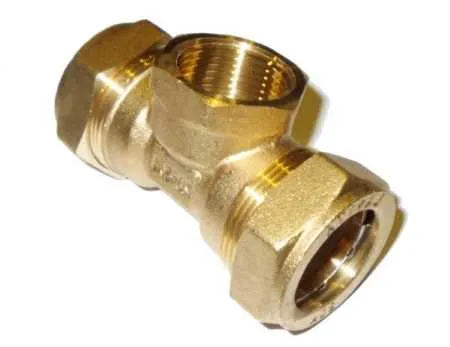

Тройник 3/4″

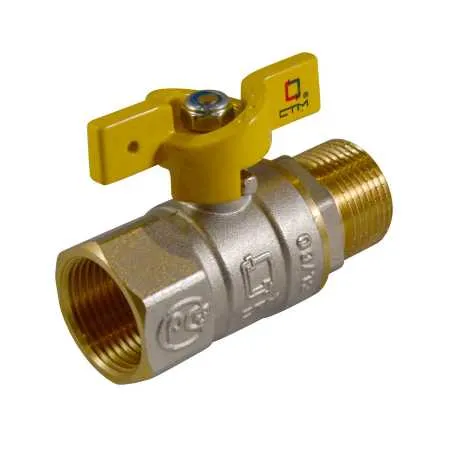

кран шарового типа, требования к материалам, из которого он изготовлен, такие же как у тройника;

Кран, к которому будет подсоединен шланг

Помимо этого потребуется купить специальную ленту для гидроизоляции (ФУМ). Не стоит использовать вместо нее изоляционную ленту: во-первых, она толстая и будет проблематично завернуть резьбу, во-вторых, в скором времени изолента ссохнется, в результате образуется течь.
