Чтобы проверить эффективность работы трубчатого электрического нагревателя (ТЭН) в стиральной машине, необходимо знать как производить его диагностику и на какие параметры обращать внимание. ТЭН является важным элементом в стиральной машине и состоит из металлической трубы, внутри которой расположена нагреваемая электричеством спираль. ТЭН постоянно эксплуатируется, поэтому спираль в нем может изнашиваться или даже перегореть.

Содержание:

Как проверить ТЭН стиральной машины: тестером на исправность, прозвонить мультиметром, проверка водонагревателя

Как проверить ТЭН на исправность: основные методы проверки

Для того чтоб найти ТЭН нам необходимо произвести демонтаж стиральной машинки. Но для начала стоит выяснить, где он расположен. Во многих машинках типа автомат он находится за задней крышкой, но может быть такое, что ваша машинка не входит в это множество и он может быть расположен за передней крышкой. Для определения, где находится нагревательный элемент нужно сравнить крышки, чаще он установлен за той крышкой, которая больше.

Как проверить ТЭН стиральной машины: тестером на исправность, прозвонить мультиметром, проверка водонагревателя

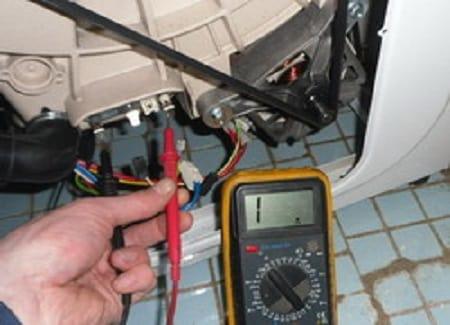

Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки, в таком режиме, если замкнуть оба провода прибора между собой, мультиметр издаст писк и загорится индикатор

Откручиваем эту большую стенку, находим там ТЭН, который находится внизу бачка, и отключаем все провода, которые подходят к нему.

Для определения неисправности или же наоборот работоспособности ТЭНа необходимо сделать несколько простых манипуляций.

А именно 5 шагов таких как:

  • Отключить машинку от электропитания;
  • Выявить нахождение необходимого элемента, который располагается сзади или спереди за крышкой;
  • Откинуть от ТЭНа все провода;
  • Проверить сопротивление его мультиметром;
  • Визуально просмотреть нагревательный элемент на наличие изъянов.

ЭлектроТЭН, это своего рода кипятильник, который нагревает воду. Все мы много раз наблюдали за принципом действия кипятильника и знаем, что он очень скоро покрывается накипью. Это же происходит и с ТЭНом в стиральной машинке, а накипь отрицательно влияет на последующую работу. Определить целостность водонагревателя очень просто. Здесь может помочь прозвонка или визуальный осмотр на целостность. Как это делается можно узнать из видео.

Использование мультиметра или как проверить ТЭН тестером

До того как начнете снимать ТЭН необходимо проверить его сопротивление с помощью мультиметра, очень важно знать какое показание будет оптимальным. Средняя величина, которой должен обладать рабочий ТЭН составит 24,2 – 40 Ом. Напряжение в сети должно быть 220 вольт которое возведено в квадрат, далее нужно разделить на мощность детали получается около 2000 вольт.

Как проверить ТЭН стиральной машины: тестером на исправность, прозвонить мультиметром, проверка водонагревателя

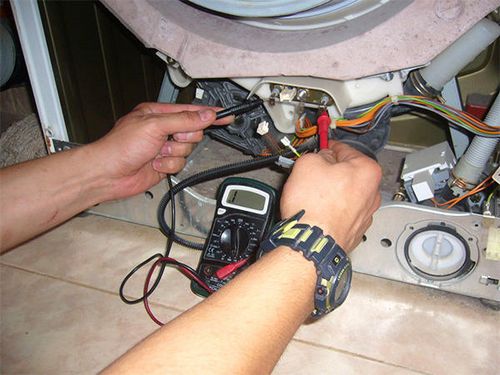

Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему

Мощность, которой обладает нагревательный элемент именно вашей машинки можно найти в инструкции по использованию, поэтому рассчитать показатель не составит труда.

Перед проверкой на сопротивление необходимо убедится в том, что ваша стиральная машинка отключена от электросети. После того как убедились в этом запускаем тестер и устанавливаем на нем значение 200 Ом и цепляем зажимы к клеммам нагревательного элемента. Итоговый результат смотрим на экране мультиметра.

Ели экран показывает ту цифру, которая близка к заданной формуле, то с нагревательным элементом все нормально и он рабочий.

Если же цифра, показанная на экране значительно, ниже, то это означает что он не исправный. Если мультиметр показывает 1, то в середине ТЭНа произошел обрыв спирали. Показатели в пределах 0, это признаки того, что ТЭН сгорел. И первый, и второй случай подразумевает замену ТЭНа.

Уточняем: как прозвонить ТЭН

Для того чтобы прозвонить ТЭН снимаем все провода, которые подходят к нему, затем переключаем мультиметр в другой необходимый режим для измерения сопротивления в Омы, на шкалу 200 Ом и прижимаем концы прибора к нагревательному элементу. На экране мультиметра должен быть показатель близкий к тому, который мы получили при расчетах. Если вы получили такую цифру, то ваш нагреватель исправен. Если же на экране появилась цифра 1, то это означает, что в нутрии ТЭНа произошел обрыв, а если вы увидите 0, то в нагревателе было замыкание.

Как проверить ТЭН стиральной машины: тестером на исправность, прозвонить мультиметром, проверка водонагревателя

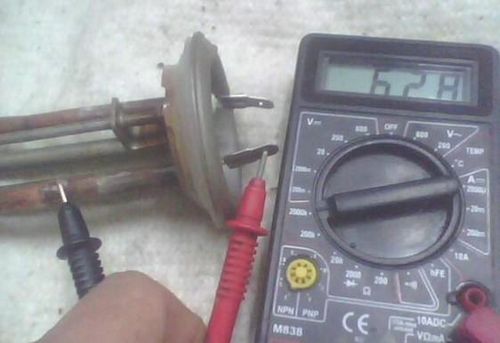

Необходимо измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, а затем прозвонить с помощью индикатора фазы или контрольки электрика

Допускаем, что прибор показал цифру, которая означает работоспособность ТЭНа и это означает, что внутренняя часть ТЭНа исправна, но на этом проверка не заканчивается.

Если мультиметр показал что внутренние составляющие части ТЭНа рабочие, проверяем его на пробой корпуса.

Может быть, такое, что спираль целая и рабочая, а вот диэлектрическая часть, которая находится между спиралью и корпусом ТЭНа неисправна и при прохождении напряжения ток может переходить на корпус стиралки, а это очень опасно. При такой поломке могут появиться искры под машинкой.

Для того чтоб проверить ТЭН на пробитие переводим прибор на прозвон. В этом режиме если два конца соприкасаются, то прибор начинает светиться или пищать. Касаемся одним концом клеммы ТЭНа, а другим корпуса или клеммы заземления. Если же после такого прикосновения прибор будет сигнализировать, то ТЭН пробит на корпус и необходимо его заменить.

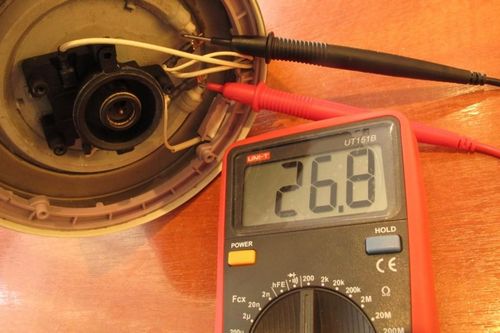

Таким способом можно проверять ТЭНы не только в стиральных машинках, но и всех остальных агрегатах в которых он присутствует, например для посудомоечной машины, электрического чайника, а так же он подходит для того чтобы проверить электроплиту, утюг и даже мультиварку. Самое главное, это схема подключения в каждом приборе, без нее вы не сможете получить необходимого результата, поэтому заранее ознакомьтесь с ней..

Визуальная проверка ТЭНа стиральной машины

Если у вас нет такого прибора как мультиметр, то проверку нагревательного элемента можно сделать визуальными способами.

Как проверить ТЭН стиральной машины: тестером на исправность, прозвонить мультиметром, проверка водонагревателя

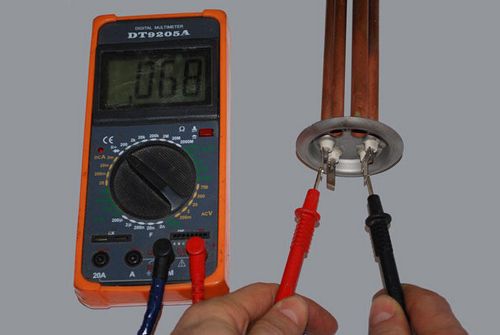

Если сопротивление существенно меньше 20 Ом, значит ТЭН неисправен

Для первого способа проверки ТЭНа нужно запустить машинку на стирку и наблюдать за электросчетчиком, а особенно за колесиком в нем. Если колесико начинает крутиться быстрей, то ТЭН работает и исправен.

Для того чтоб проверить визуально вторым способом необходимо снять ТЭН. Для того чтоб снять ТЭН нужно открутить гайку по центру нагревательного элемента вдавить болт и достать ТЭН. После этого ТЭН оказывается у вас в руках, и мы можем его внимательно посмотреть.

Если при осмотре вы выявили даже минимальные трещинки или маленькие черные пятнышки, то он не исправен и нуждается в замене.

При установке нового нагревательного элемента или установке старого в случае исправности необходимо внимательно проследить за тем, чтоб все соединения были герметичными, и ТЭН установлен в нужные крепления в нижней части бака. Если этого не сделать то вы можете не правильно установить ТЭН, а это приведет к тому, что в момент стирки ТЭН может цеплять рабочий барабан, а это не хорошо отразится на работоспособности машинки в дальнейшем.

Как проверить ТЭН мультиметром (видео)

Как вы смогли понять, ТЭН является важной деталью любой стиральной машинки. При поломке машинка перестанет нагревать воду, и стирка будет не качественной, или же вовсе машинка будет высвечивать ошибку и процесс стирки не начнется. Отнеситесь к этой детали более внимательно. Не надо пренебрегать профилактическими работами, которые продлевают срок службы нагревателя. Необходимо раз в полгода прогонять барабан на обычной стирке и без вещей. А вместо порошка засыпьте пару ложек лимонной кислоты. Этот метод удалит накипь, которая образуется при работе машинке.
