При планировании нового дома или замене старой системы отопления, важно иметь точную информацию о необходимом количестве радиаторов в каждой комнате. Грубые оценки не эффективны. Необходимо точно рассчитать количество радиаторов отопления на основе площади. Иначе, в помещении может быть слишком холодно или, наоборот, слишком жарко, что приведет к избыточному расходу энергоресурсов.

Содержание:

Как рассчитать количество секций радиатора отопления - пошаговая инструкция

Для расчета количества радиаторов на площадь применяют разные методики, суть которых сводится к одному – определить теплопотери помещения при разной уличной температуре и рассчитать необходимое количество батарей, чтобы компенсировать теплопотери.

Классическая методика

На сегодняшний день методов расчета достаточно много. Элементарные схемы – по площади, высоте потолков и региону дают лишь приблизительные результаты. Более точные, где учитываются все характеристики помещения (расположение, наличие балкона, качество дверей и окон и т.д.) и используются специальные коэффициенты, дают действительно оптимальный результат, когда в помещении всегда будет комфортная для человека температура.

Как рассчитать количество секций радиатора отопления - пошаговая инструкция

В большинстве случаев строители или владельцы жилья перед ремонтом используют популярный метод расчета радиатора отопления по площади. Он актуален для помещений, имеющих высоту потолков около 2,5 метра. Эта минимальная санитарная норма действует еще с советских времен, поэтому основная масса многоквартирных домов ориентировалась на данное значение.

Стоит учесть, что перед тем, как рассчитать алюминиевые радиаторы отопления на площадь или чугунные, в этом методе не берутся ко вниманию многие поправочные коэффициенты, касающиеся индивидуальных особенностей помещения (толщина стен, застекленность и т.д.).

Расчет батареи отопления по площади выполняется исходя из константы, которая определяет, что для обогрева 1 м2 в комнате требуется 100 Вт тепловой энергии.

Пример для комнаты в 20 кв.м:

Расчетная тепловая необходимая мощность для такого помещения составляет около 2000 Вт.

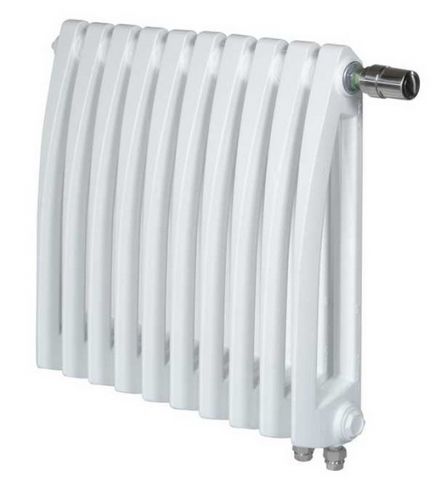

Каждая батарея состоит из нескольких обособленных секций, собираемых при монтаже в единый модуль. Подбор радиатора по площади помещения осуществляется исходя из его выходных характеристик, заданных производителем. Подобные данные указываются в паспорте, идущем вместе с радиатором. Перед тем, как рассчитать количество секций радиатора отопления, желательно узнать эти цифры. Вся эта информация есть в техническом паспорте, также ее можно узнать у консультанта при покупке или в интернете на сайте производителя.

С этой статьей читают: Сколько стоит установить батарею отопления

Например, когда в инструкции приведено значение для одной секции в 180 Вт, то чтобы выяснить общее количество секций, понадобится суммарную требуемую мощность поделить на выдаваемое значение отдельной секции:

2000 Вт : 180 Вт = 11,11 штук

Значение, которое даст этот расчёт радиаторов отопления необходимо правильно округлить. Делать это нужно всегда в бо́льшую сторону, чтобы в полной мере обеспечить теплом интерьер. То есть, на указанном выше примере будет установлено 12 батарей.

Данная методика является актуальной для многоквартирных домов, где температура теплоносителя составляет около 700С. Также можно пользоваться еще одним упрощенным методом. По следующему расчету батарей отопления на площадь константой является значение в 1,8 м2. Его должна обогревать одна условная секция средних габаритов.

Для помещения в 22 кв.м получится расчет:

22 м2 : 1,8 м2 = 12,2 штук (округляем до 13)

Однако, этот приблизительный расчёт радиаторов отопления не допускается при монтаже модулей, имеющих повышенную теплоотдачу на уровне 150-200 Вт от каждой секции.

Обогревать необходимо весь объем воздуха, поэтому рациональнее определять нужное количество радиаторов по объему.

Применение поправочных коэффициентов

Во время предварительного  более строгого расчета батарей по площади понадобится делать поправку на индивидуальные особенности, связанные со зданием, системой отопления, самими секциями и т.п.

Как рассчитать количество секций радиатора отопления - пошаговая инструкция

В большинстве случаев понизить погрешность удается, зная следующую информацию:

  • вода, используемая в качестве теплоносителя, обладает меньшей теплопроводностью, чем нагретый пар;
  • для угловой комнаты необходимо поднять количество радиаторов на 15-20 %, в зависимости от ее степени и качества утепления;
  • для комнат с потолками выше 3 метров проводят расчёт радиатора отопления не по площади, а по кубатуре помещения;
  • большее количество окон даст менее теплые начальные условия, в комнате желательно поделить секции для установки под каждым окном;
  • у разного материала радиаторов различная степень теплопроводности;
  • для более холодной климатической зоны необходимо делать увеличенный поправочный коэффициент;
  • старые деревянные рамы обладают худшими показателями теплопроводности, чем новее стеклопакеты;
  • при движении теплоносителя сверху вниз заметно повышение мощности до 20%

Как рассчитать количество секций радиатора отопления - пошаговая инструкция

Приблизительные теплопотери

  • используемая вентиляция предполагает повышенную мощность.

Почему батареи всегда ставят под окно

Любой радиатор, независимо от типа, конструкции и материала, основан на конвекции теплого воздуха. Нагреваясь, воздух поднимается вверх, на его место «приходит» холодный, который также нагревается, поднимается и снова новая порция холодного воздуха. Подобная постоянная циркуляция и обеспечивает равномерный прогрев всей площади помещения при условии правильного расчета количества источников тепла.

Окно в любом помещении – мост холода, который за счет конструкции и большой теплоотдающей поверхности, пропускает больше холодного воздуха, чем стены и даже входная дверь. Установленный под окном источник тепла успевает прогреть поступающий от окна холодный воздух и в помещение он попадает уже теплым. Если нагревательные элементы не ставить под окно, а в любом другом месте помещения, идущий от окна холодный поток будет циркулировать по помещению. И даже самого мощного радиатора не хватит на то, чтобы незаметно нейтрализовать холод.

ВИДЕО: С какими можно столкнуться ошибками при расчете

Вычисление, базирующееся на объеме комнаты

Предлагаемый расчёт радиатора отопления по объему по своей сути похож на расчёт секций радиаторов по площади помещения. Однако, здесь базовым значением является не площадь, а кубатура помещения. Предварительно необходимо получить значение объема помещения. Отечественные нормы СНИП предполагают для обогрева 1 м3 помещения 41 Вт тепла. Чтобы найти объем, необходимо перемножить высоту, длину и ширину комнаты.

Для примера берем площадь комнаты в 22 кв.м с потолками в 3 м высоты. Получим необходимый объем:

Теперь вычислим расчетное значение нужной тепловой мощности:

С полученным значением делаем расчет радиаторов отопления. Суммарная мощность должна быть поделена на выдаваемое паспортное значение одной секцией:

2706 Вт : 180 Вт = 15 штук

Каждая компания-изготовитель вносит в инструкцию по применению часто слегка завышенные значения, предполагая, что отопление в большинстве случаев работает с максимальной температурой теплоносителя.

Если в паспорте указан интервал мощностных значений, то в расчет количества радиаторов отопления берется меньшее из них, чтобы получить более точные выходные значения.

Подробные вычисления

Добросовестные строители или владельцы жилья могут в формуле по расчету числа радиаторов отопления использовать большое число поправочных коэффициентов. С их помощью удастся подойти индивидуально к процессу вычисления в каждом случае, что обеспечит комфорт в помещении без расходования лишних калорий тепла впустую.

Формула имеет следующий вид:

P=100 (Вт) x S (м2)  x p1 x p2 x p3 x p4 x p5 x p6 x p7

  • p1 – поправка на наличие стеклопакетов (тройной – 0,85, удвоенный 1, без него 1,27);
  • p2 – степень теплоизоляции (новая – 0,85, стандарт в 3 кирпича – 1,0 , слабая – 1,27);
  • p3 – соотношение оконных площадей к полу (0,1 – 0,8, 0,2 – 0,9 , 0,3 – 1,1 , 0,4 – 1,2);
  • p4 – значение пиковых отрицательных температур ( от- 110С – 0,7,от — 160С – 0,9, от-210С – 1,1 , от — 250С – 1,3)
  • p5 – поправка, учитывающая количество наружных стен в помещении (1 – 1,1, 2 – 1,2, 3 – 1,3, 4 – 1,4);
  • p6 – разновидность интерьера, находящегося выше пололка ( отапливаемая комната – 0,8, теплая чердачная комната – 0,9, холодная чердачная комната – 1,0);
  • p7 – вертикальное значение от пола до потолка (2,50 – 1, 3,0 – 1,05, 3,5 – 1,1, 4,5 – 1,2).

Как рассчитать количество секций радиатора отопления - пошаговая инструкция

Несложно приблизительно рассчитать, сколько понадобится в комнате источников тепла. А вот определить это точно, установив все мосты холода и правильно учитывая коэффициенты – это уже задача со многими неизвестными. Мы рассказали вам, как правильно это делать, теперь осталось дело за малым – вместо примерных показателей ввести свои и рассчитать.

ВИДЕО: Расчет количества радиаторов отопления на площадь по отдельным разновидностям
