Как разобрать однорычажный смеситель: устройство типа, разбор и строение, рычажный с картриджем, керамический

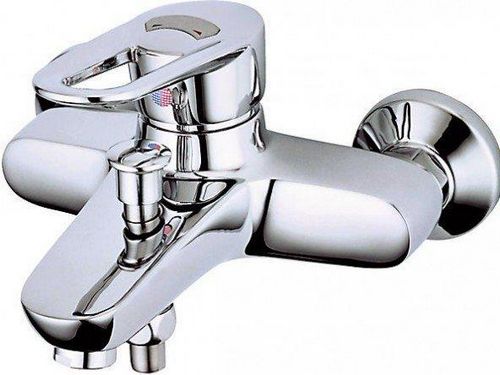

Смеситель однорычажного типа состоит из корпуса с пластиной, где холодная и горячая вода перемешиваются. Хотя такие смесители являются недавней разработкой в сантехнической области, они уже завоевали доверие потребителей и популярность. Народ называет их однорукими или однозахватными, их эксплуатация очень простая.

Содержание:

• Устройство смесителя однорычажного типа: на заметку хозяину
• Разбор смесителя однорычажного типа: когда его можно отремонтировать
• Строение смесителя с катриджем
• Как разобрать смеситель с картриджем
• Как разобрать смеситель однорычажного типа (видео)

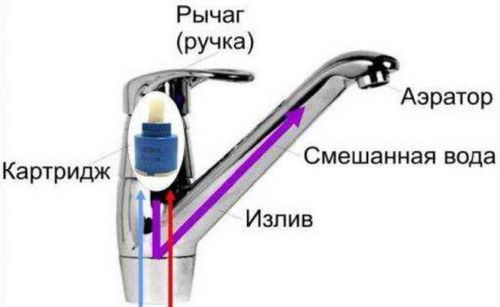

Устройство смесителя однорычажного типа: на заметку хозяину

По первому взгляду кажется, что в однорычажном смесители очень сложная механическая часть. И без специалиста заменить какую-то деталь не возможно. Но необходимо решиться и начать разборку смесителя. Но для того чтоб понять принцип работы такого смесителя необходимо рассмотреть устройство и принцип его действия.

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа

По внутренним составляющим однорукие смесители бывают 2х типов, а именно:

1. Первый тип смесителя шаровой. Шаровой однорукий смеситель подразумевает собой, конструкцию полого металлического шарика с тремя отверстиями в смесительной камере. Два отверстия способны принимать горячую и холодную воду. А вот третье отверстие выдает уже теплую воду. Шарик приводится в движение ручкой смесителя. Шар передвигается и регулирует напор воды и температуру.
2. Вторым типом однорычажного смесителя является катриджные. Такое устройство похоже на шариковое. Вместо шарика используются керамические картриджи. Ремонту такой тип смесителя не поддается, только полная замена картриджей. Для профилактики поломки такого смесителя специалисты рекомендуют устанавливать фильтры перед подачей воды в смеситель.

Ремонт одного из вида можно провести не всегда. Нужно знать какие именно поломки поддаются исправлению. Однорычажный смеситель, как было сказано выше, может быть шаровый и картриджный. В чем заключается принцип их работы и строение, вы можете узнать из специального видео.

Разбор смесителя однорычажного типа: когда его можно отремонтировать

Не каждую поломку смесителя можно исправить с помощью ремонта.

Так как разобрать смеситель своими руками очень просто, то необязательно с этой проблемой обращаться к профессиональным сантехникам

Замену картриджа или другой ремонт смесителя можно выполнять только в таких случаях:

• При включении на полную мощность идет слабый поток воды;
• Протекают картриджи;
• Одновременная подача воды в кран смесителя и душевую лейку;
• Выход из строя кнопочного переключателя.

Серьезные поломки происходят очень редко, но если все, же это случилось, то требуется замена смесителя.

Отремонтировать и разобрать однорукий смеситель может любой хозяин самостоятельно и для этого не нужны специальные инструменты.

Важно не забыть, то, что перед началом разборки смесителя необходимо перекрыть подачу воды в смеситель.

Для разборки смесителя понадобится такой инструмент:

• Подходящего размера шестигранник;
• Нож или отвертка;
• Пассатижи.

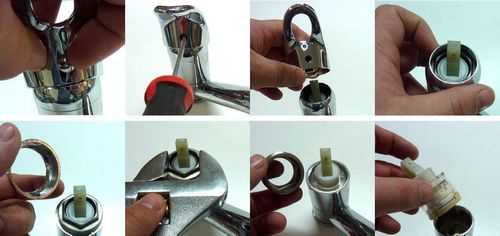

Порядок разборки должен быть таким:

• Снимаем ножом или отверткой заглушку на рычажке, которые обозначают подачу холодной или горячей воды;
• Откручиваем болтик и снимаем рукоятку;
• Максимально аккуратно откручиваем керамическую гайку или круговую гайку с корпуса, а делается это при помощи ключа или вручную;
• Вынимаем картридж из корпуса;

Разборка смесителя займет у вас максимум 10 минут.

Протечка чаще всего появляется в одноруком смесителе из-за поломки картриджей. Они ломаются из-за попадания микрочастиц мусора через воду.

Учитывайте, то, что при выборе новых картриджей может быть отверстие разных диаметров.

Строение смесителя с катриджем

Самыми популярными в своей сфере сантехники можно назвать вид смесителя с картриджем. Основной составляющей такого смесителя является картридж, именно он чаще всего и ломается. Он выполняет функцию смешивания холодной воды и горячей. Представлен он в виде цилиндрического пластикового корпуса. Эти керамические диски, в самом механизме рабочий только один керамический диск он двигается относительно двум не подвижным дискам, которые расположены ниже на уровень. И при этом отверстия этого диска перемещаются для подачи то горячей воды, то холодной, так как рабочий диск полностью связан с рычагом.

Однорычажные смесители являются самыми простыми из всех существующих кранов

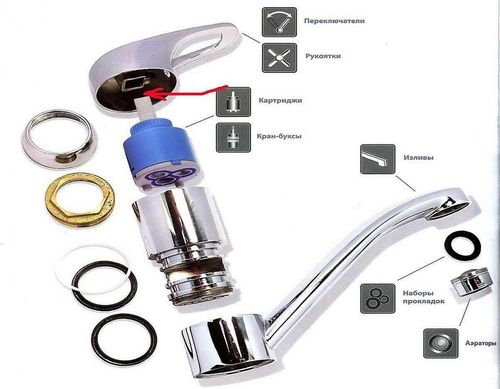

Также есть и другие запчасти в смесителе, а именно:

• Корпус для расположения картриджа;
• Рычажок;
• Прижимная крышка смесительной камеры;
• Излив с аэратором на кране;
• Прокладки.

Картриджи вставляют в корпус и прижимают. Но у смешивающей камеры по центру находится и белый пластиковый штырь, который выступает сверху крышки. Именно на него крепится поворотный рычаг.

Как разобрать смеситель с картриджем

Смесители картриджного типа для ванны и для кухни имеют небольшое отличие по внутренней составляющей. И поэтому давайте рассмотрим общие случаи. И так давайте представим, что смеситель уже снят и находится перед вами на столе для ремонта.

Даже если покупается качественный кран, со временем все равно приходится его ремонтировать и заменять некоторые детали

Выполняем по этапный разбор смесителя, а именно в таком порядке:

1. Первое что нужно сделать – это открутить гибкие шланги ключом на 10, но это с кухонным смесителем. При такой раскрутке часто возникают проблемы с прилипанием резьбы. Для того чтоб с легкостью открутить шланги, необходимо крепко взяться ключом за гайку, так чтоб все грани гайки были захвачены ключом.
2. После того как открутили гибкий шланг аккуратно поддеваем отверткой пластиковую заглушку. Под ней расположен болтик с шестигранником, который держит флажок смесителя.
3. Отвинчиваем этот шестигранник.
4. Тянем вверх рычажок, но тут могут возникнуть свои нюансы, которые связаны с крепежом элементов. Если все же появились они то необходимо помочь отверточкой. После этого достаем защитный чехол на крышке, если же он присутствует.

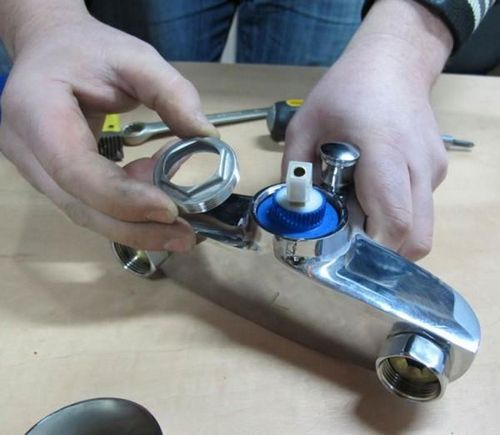

5. После этого мы почти добрались до механизма смешивания воды. Картридж закреплен крышкой корпуса. Выкручиваем, аккуратно эту крышку пальцами если не выкручивается, то на ней находятся отверстия под пассатижи или грани под гаечный ключ. Выполнять откручивания инструментами, необходимо с максимальной аккуратностью, в противном случае эта гайка может треснуть, так как она сделана из тонкого металла. После того как открутили крышку можно достать картридж. Если причина поломки в нем, то разбирать его нет никакого смысла. Его необходимо заменить на новый.

На этом разборка смесителя закончилась. В смесителях для ванных комнат поломка может произойти в душевой лейки. В этом случае смеситель не стоит разбирать.

Как разобрать смеситель однорычажного типа (видео)

Для тех, кто ознакомился с данной статьей и все еще боится приступить к работе, мы можем сказать, что в ней нет ничего сложного. Достаточно лишь первый раз попробовать разобрать конструкцию, чтобы понять, как она действует и уже в следующий раз демонтаж не будет вас затруднять. Не смотря на это, старайтесь делать всю работу аккуратно, ведь любая более глобальная поломка приведет к полной замене смесителя.
