Как самостоятельно создать план эвакуации при пожаре

Согласно ГОСТ Р 12.2.143-2002, план эвакуации людей в случае пожара требует включения как графической, так и текстовой составляющей. Графическая часть должна учитывать особенности этажных планировок конкретного здания или сооружения, включая надежность, размеры и типы путей эвакуации.

Инструкция

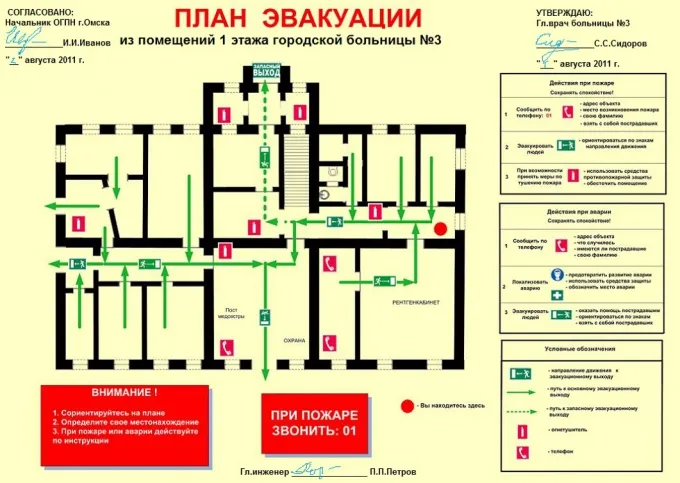

За основу графической части плана эвакуации возьмите поэтажный план здания. Учтите, что, если площадь этажа более 1000 кв.м, то необходимо разбить его секции и для каждой из них нарисовать отдельную схему. Если поэтажный план имеется только в бумажном виде, то отсканируйте его и используйте растровое изображение как подоснову для оформления плана эвакуации в электронном виде.

Обойдите все помещения, расположенные на этаже, осмотрите их. Отметьте на плане места расположения телефонов, средств пожаротушения, автоматической пожарной сигнализации, пожарных кранов, основных, запасных и аварийных выходов. Для каждого помещения укажите количество людей, постоянно находящихся в нем и предполагаемое среднее количество посетителей, если предполагается их присутствие в данном помещении.

Осмотрите и проверьте все основные, запасные и аварийные выходы на предмет их размеров и надежности. Отметьте наличие на них средств антизадымления и возможность вентиляции.

Вычертите план помещений в любой графической программе. Учтите предполагаемый размер бумажной копии. Для этажных и секционных планов эвакуации он должен быть не менее 600х400 мм чтобы он хорошо читался и воспринимался визуально. Локальный план эвакуации из отдельного помещения может быть размером 400х300 мм.

Продумайте варианты путей выхода из каждого помещения с учетом потока людей, размеров коммуникационных путей. Учтите и те потоки, которые могут формироваться на верхних этажах. Отметьте с помощью сплошных зеленых стрелок основные рекомендуемые пути выхода с этажа для каждого отдельного помещения. Запасные пути эвакуации нарисуйте пунктирными зелеными стрелками.

На схеме нанесите условными знаками места расположения телефонов, пожарных кранов, средств пожаротушения и системы противопожарной автоматики. Укажите места основных, запасных и аварийных выходов. Обязательно укажите место на плане, которое соответствует размещению данной схемы. На вашем знаков. Список условных знаков должен быть приведен под графической частью.

Обратите внимание

Высота знаков и символов должна быть 8-15 мм, они должны хорошо читаться и иметь одинаковый размер для всего документа. Знаки безопасности и символы могут быть цветными, все остальные графические детали и информация отображаются черным цветом.

Источники:

• как нарисовать схему эвакуации
