В этой статье будет рассмотрено, как сделать инфракрасный обогреватель своими руками для маленького помещения и мобильную версию, которую можно взять с собой на рыбалку или в поход. Кроме того, этот небольшой обогреватель может использоваться даже в условиях температуры -200°C, если вы хотите выйти из населенного пункта в холодную погоду. В общем, это будет обогреватель универсального назначения.

Содержание:

Для рыбалки

Основная проблема заключается в том, что на рыбалку много с собой не унесешь. И если с удочками, снастями и приманкой даже вопрос не стоит, надо брать все, то с обогревателем приходится искать облегченную альтернативу. По понятным причинам не подойдет и дизельный генератор – на рыбалке розетки в 220 В не наблюдается.

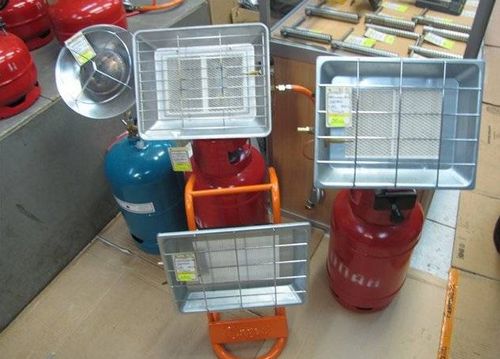

Оптимальным вариантом будет использование сжиженного газа. В продаже можно встретить 2 основных типа баллонов – резьбовый и цанговый.

Резьбовый баллон напоминает среднего размера огнетушитель, где сверху установлена резьба для накручивания насадки. Такие баллоны весьма дорогое удовольствие, к тому же – тяжелое. А мы помним, что на рыбалке чем меньше дополнительного веса, тем лучше.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

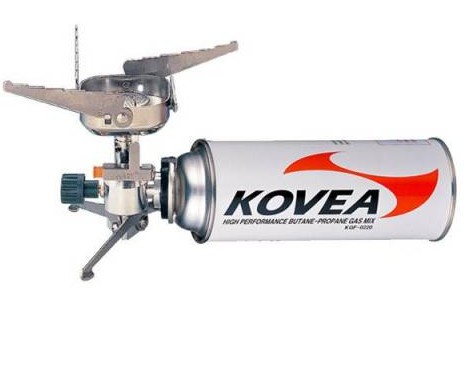

Цанговый баллон по весы и форме похож на большой баллон из-под лака для волос или дихлофоса (кому что ближе). Действия одного баллона хватает на 3,5-4 часа, значит и берете их столько, сколько планируете провести на открытом воздухе.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

Как сделать протую модель на основе цангового баллона

Для того, чтобы пользоваться баллоном, понадобится специальная горелка, которая состоит из следующих элементов:

  • патрубок с фланцем;
  • горелка;
  • рассекатель в виде полусферы;
  • скобы для крепления на баллоне.

Такая горелка предназначена для приготовления и подогрева еды, но совершенно не рассчитана на обогрев. Несмотря на то, что мощность ее составляет 1 кВт, даже руки согреть проблематично. Тепло моментально срывается вверх.

Для того, чтобы исправить такой недостаток, необходимо перераспределить тепло и направить его на теплоотдающую поверхность.

Основная деталь ИК обогревателя представляет собой нагреваемое тело, которое отдает тепло за счет наличия теплоотдающей поверхности. В качестве таковой могут использоваться:

  • керамическая решетка;
  • металлическая труба;
  • галогенная лампа.

Мы будем делать сетчатую конструкцию на основе обычного чайного ситечка.

Можно использовать уже готовую конструкцию в виде рассеивателя тепла, но стоимость ее составляет порядка 1000-1500 рублей.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

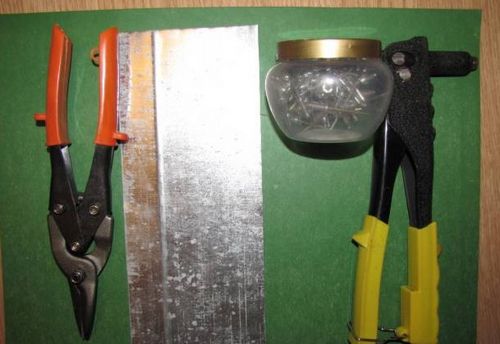

Необходимые инструменты и материалы:

  • небольшой отрез оцинковки;
  • ситечко;
  • кусок сетки с мелкими ячейками;
  • 2-3 хомута;
  • шина из меди 2-3 см;
  • заклепки;
  • молоток,
  • плоскогубцы,
  • отвертка,
  • дрель,
  • сверла по металлу.
Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

Конструкция и пошаговая инструкция по сборке

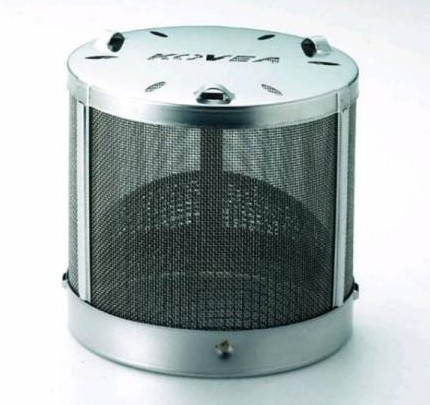

Если брать за ориентир промышленный образец, то он представляет собой цилиндр высотой 100 мм, диаметром 50 мм, где все стенки и крышка изготовлены из металлической сетки. На дне вырезано отверстие под вход пламени.

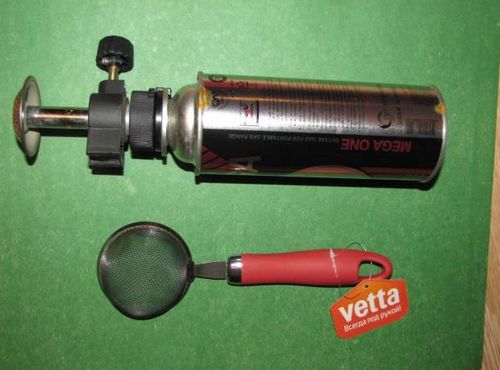

Для того, чтобы максимально точно повторить конструкция, нам и понадобится самое обычное чайное ситечко.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

Далее по шаблону вырезаете из оцинковки крепеж к горелке.

Сделайте при вырезании по шаблону хотя бы минимальный – 1-2 мм запас!

В итоге должны были получиться такие детали.

Так крепится переходник на цанговый баллон.

Так выглядит самодельная насадка с переходником.

Это не самый удачный вариант реконструкции цангового баллона, поскольку в итоге все равно тепла недостаточно. Даже если ставить горелку с рассеивателем в небольшой палатке, только вблизи можно хоть немного согреться.

Улучшить конструкцию и сделать ее действительно эффективным источником тепла поможет металлическая мелкоячеистая сетка.

Вырезаете из оцинкованного листа нужный по размеру кусок.

Прикладываете к сетке ситечко и вырезаете такой кусок, чтобы хватило его по краям.

Для нарезки используйте ножницы по металлу – это получится гораздо быстрее и точнее.

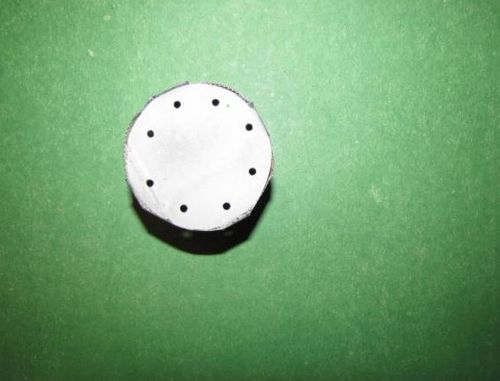

По верху просверливаете небольшие отверстия, чтобы обеспечить нормальную тягу.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

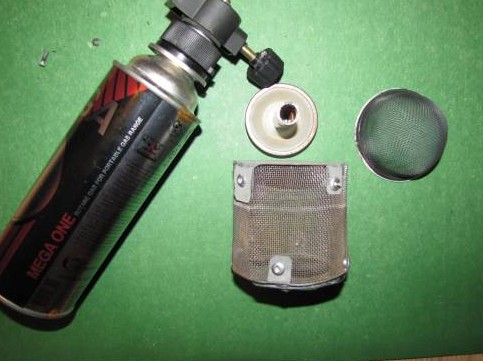

Загибаете хлястики по бокам и садите на сетку.

Обязательно зафиксируйте заклепками, чтобы не допустить падения сетки с основания баллона. За время горения она накаляется добела и потому очень велик риск травмироваться.

Как сделать инфракрасный обогреватель своими руками: фото и видео пошаговая инструкция

Вот теперь это действительно инфракрасный обогреватель, тепла которого хватает для палатки даже в очень холодную пору.

И если у обычной горелки руки приходится подносить буквально вплотную, то усовершенствованная модель дает хороший жар на протяжении 50 см от источника.

Почему замерзает баллон с газом

При выходе на лед, да и в походе зимой, многие сталкиваются с ругой проблемой – замерзает газ в баллоне. И если цанговый уже при минус 10 перестает работать, то резьбовый при минус 15 хотя и загорается, но очень сифонит. Как решить эту проблему? Сделать пассивный обогреватель баллона, который забирает жар от самой горелки и передает его к баллону. Для этого понадобится медная шина, которую прикручиваете к баллону вот таким способом

Достаточно буквально 20-30 минут. После чего конструкция работает в обычном режиме.

Разновидности ИК обогревателей

В 21 веке по-прежнему актуальными остаются перебои с горячим водоснабжением. Многие, монтируя отопление, ориентируются на автономные системы, которые будут продолжать работать и без подключения к центральному теплосети.

В числе таких можно выделить:

  • котлы разного типа с подключенным водяным контуром;
  • воздушное отопление по системе вентиляции;
  • ИК обогреватели, управление которых осуществляется автоматически терморегуляторами.

Последний вариант наиболее безопасен и с точки зрения работы оборудования, которое не греет воздух, но нагревает предметы, и по вопросу безопасности.

Кварцевые лампы признаны сами безопасными в эксплуатации, поскольку не нагреваются сами, а аккумулируют тепло и передают его посредством излучения тепловых волн.

Последние разработки в сфере инфракрасных обогревателей касаются того, что прозрачные проводники будут наносится на обычные оконные поверхности, в результате чего при прохождении электротока все стекло будет излучать тепло Это способ уже назван самым экономичным. В настоящее время ведутся разработки массового производства.

Инновационные окна, которые самоочищаются и греют дом:

Напоследок следует заметить, что обогреватель, который мы конструировали для рыбалки, отнесен к открытому типу, где можно наблюдать открытое пламя горелки.

Существуют также обогреватели закрытого типа, где все процессы горения формируются в закрытом цилиндре и незаметны для окружающих. Такие обогреватели отличаются более высокой температурой самого источника и увеличенным  радиусом отдачи тепла, но при этом они не являются инфракрасными обогревателями, как, например, радиаторы.

Ошибочно относить и теплый пол к системе инфракрасных излучателей, поскольку они греют ноги при контакте, а тепло распространяется по комнате конвективным путем.
